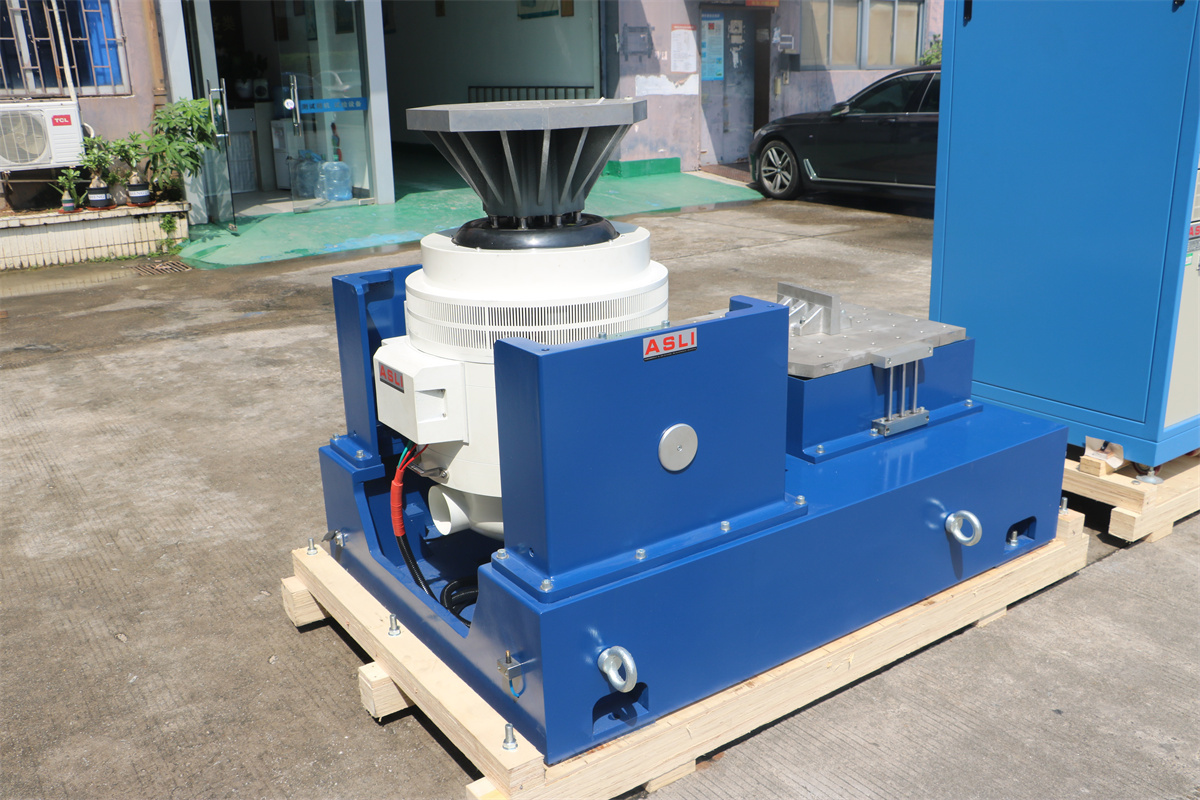

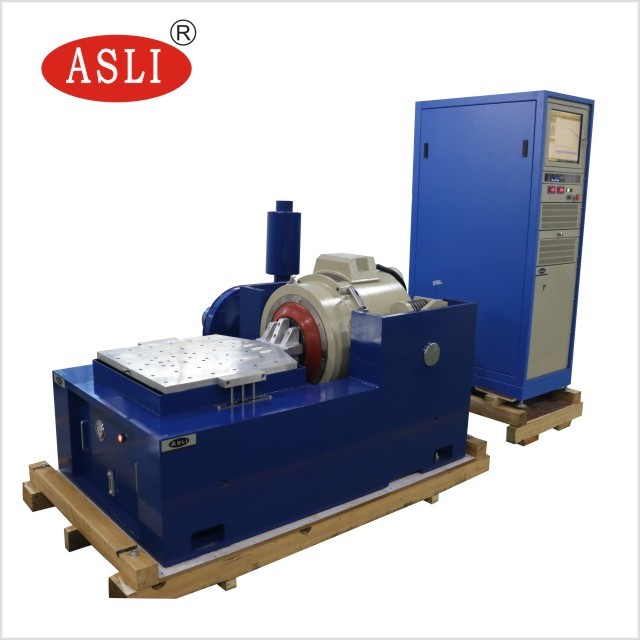

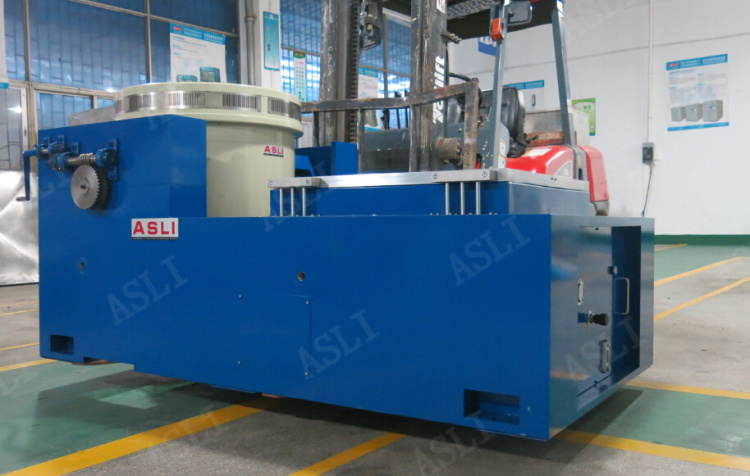

อุปกรณ์ทดสอบการสั่นสะเทือนแบบแม่เหล็กไฟฟ้าแกน XYZ แนวตั้งและแนวนอน
การประยุกต์ใช้งาน
เครื่องเขย่าสั่นสะเทือนความถี่สูงใช้ 'โครงสร้างวงจรแม่เหล็กคู่', 'วงกลมการทำงานของโครงกระดูกที่สร้างขึ้นเอง', 'การรองรับทางอากาศ' และ 'ตลับลูกปืนลูกกลิ้งและการนำทางเชิงเส้น', 'การแยกแบบทรานเนียน' เทคโนโลยีสมัยใหม่ขั้นสูงและเทคโนโลยีพิเศษ สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์ในแกน X, Y, Z สามแกน และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ เพื่อให้เสร็จสิ้นโดยพัลส์คลาสสิก (ครึ่งไซน์) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก ใช้กันอย่างแพร่หลายในด้านการป้องกันประเทศ อาวุธ การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องใช้ในบ้าน และสาขาอื่นๆ
(1) แรงพิกัด: แรงไซน์ 10000N; แรงสุ่ม 10000N; แรงกระแทก 20000N;
(2) ช่วงความถี่: 3Hz ถึง 3000Hz, ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, แรงกระแทก
(3) โหมดการกวาดความถี่: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
(4) จำนวนครั้งในการกวาดความถี่: 1 ถึง 32767
(5) เวลาในการกวาดความถี่: ความถี่คงที่/ครั้งเดียว 1-3600 นาที สามารถแสดงเส้นโค้งการกวาดความถี่ได้
(6) ความเร่งสูงสุด 1000m/s2 (ไม่มีโหลด)
(7) ความเร็วสูงสุด: 1.8/s
(8) การกระจัดสูงสุด: 51mmp-p (ไม่มีโหลด), พีคคู่
(9) การกระจัดของแรงกระแทก: 51mm
(10) น้ำหนักของขดลวดเคลื่อนที่: 14kg
(12) คลื่นการสั่นสะเทือน: ไซน์, สุ่ม, แรงกระแทก
(13) เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่: Φ240 mm
(14) ขนาดระบบสั่นสะเทือน: W1060xH750xD845mm
(15) น้ำหนักระบบสั่นสะเทือน: 960KG

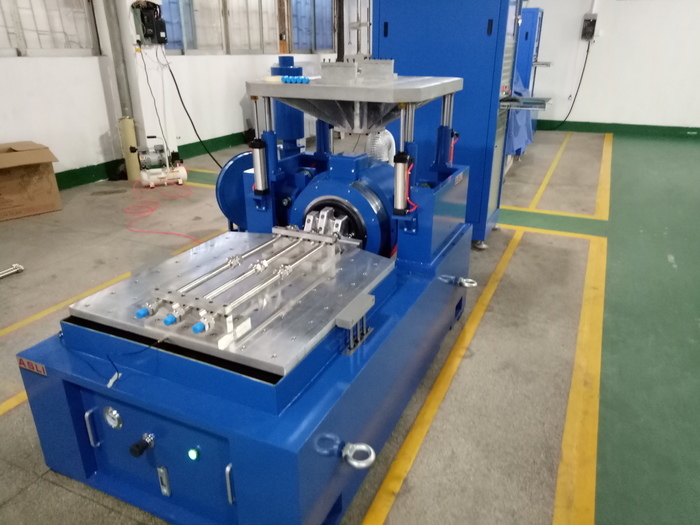

(16) โต๊ะขยายแนวตั้ง 600mm*600mm และโต๊ะเลื่อนแนวนอน 600*600mm
พารามิเตอร์ทางเทคนิค:
| ชื่อ | โต๊ะสั่นสะเทือนบรรจุภัณฑ์/เครื่องทดสอบโต๊ะสั่นสะเทือนสำหรับชิ้นส่วนรถยนต์ | ||||||||
| รุ่น | แรงไซน์พิกัด (N) | แรงสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | ความเร่งพิกัด (m/s2) | ความเร็วพิกัด (m/s) | การกระจัดพิกัด (p-p)mm | การโหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดของขดลวดเคลื่อนที่ (มม.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

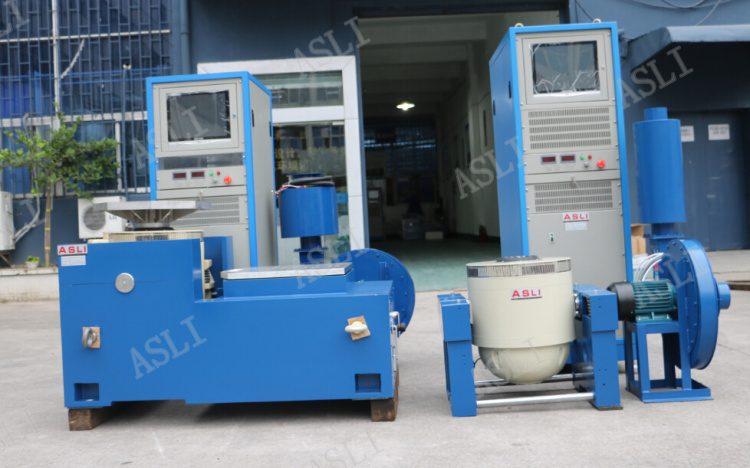

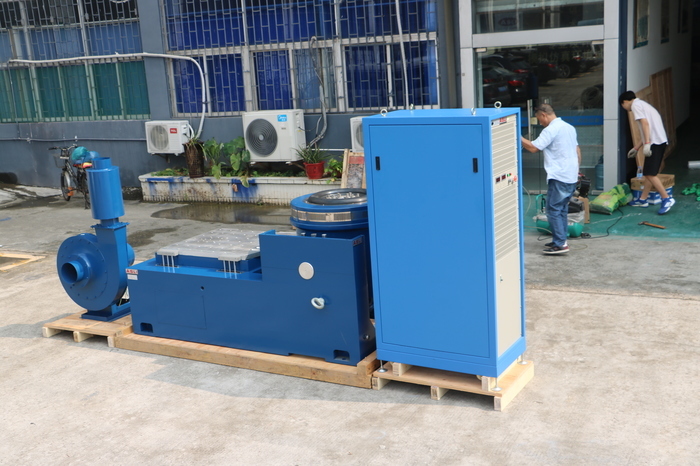

(1) เครื่องกำเนิดการสั่นสะเทือน 1 ชุด
(2) ตัวควบคุมการสั่นสะเทือน 1 ชุด
(3) ห้องเชื่อมต่อการสื่อสาร 1 ชุด
(4) เครื่องขยายเสียง DA-10 1 ชุด
(5) กำลังไฟกระตุ้น 1 ชิ้น
(7) ซอฟต์แวร์ไดรเวอร์ 1 ชุด
(8) ระบบระบายความร้อน 1 ชุด
(9) คอมพิวเตอร์อุตสาหกรรม 1 ชุด
(10) เครื่องพิมพ์สี 1 ชุด (อุปกรณ์เสริม)
(11) เซ็นเซอร์ความเร่ง (รวมสายเอาต์พุต) 1 ชิ้น
(12) อุปกรณ์จับยึดการสั่นสะเทือน 1 ชุด (อุปกรณ์เสริม ตามตัวอย่างการทดสอบ
ตัวควบคุมการสั่นสะเทือนแบบดิจิทัล
ตัวควบคุมการสั่นสะเทือนเป็นการออกแบบล่าสุดโดยบริษัทของเรา
ที่ใช้สถาปัตยกรรมระบบกระจายแบบก้าวหน้าในระดับสากล
และแกนหลักคือ TMS320 series ล่าสุด
โปรเซสเซอร์ความเร็วสูงแบบจุดลอยตัว 32 บิตของ TI
บริษัท รายงานการทดสอบจะถูกสร้างขึ้นโดยอัตโนมัติใน
Microsoft Word ในระหว่างหรือหลังการทดสอบ
รายงานการทดสอบสามารถแก้ไขได้ จากนั้นสร้าง
โดยอัตโนมัติหรือด้วยตนเอง
โปรดติดต่อฉันหากมีข้อสงสัยหรือความต้องการเกี่ยวกับ อุปกรณ์ทดสอบการสั่นสะเทือนแบบแม่เหล็กไฟฟ้าแกน XYZ แนวตั้งและแนวนอน
