เครื่องทดสอบแรงสั่นสะเทือนแบบสุ่มสำหรับตัวเก็บประจุและการใช้งานในยานยนต์
รายละเอียดสินค้า
| แรงไซน์: | 20,000N | ช่วงความถี่: | 3hz ถึง 2500hz |
|---|---|---|---|
| ความเร็ว: | 1.8 ม./วินาที | โดยตรง: | x,y,z |
| ขดลวดเคลื่อนที่: | 30กก | โหลด: | 300กก |
| เน้น |
เครื่องทดสอบการสั่นสะเทือน 2500hz,เครื่องทดสอบการสั่นสะเทือน 20000N,เครื่องทดสอบการสั่นสะเทือนของตัวเก็บประจุ |
||
รายละเอียดสินค้า

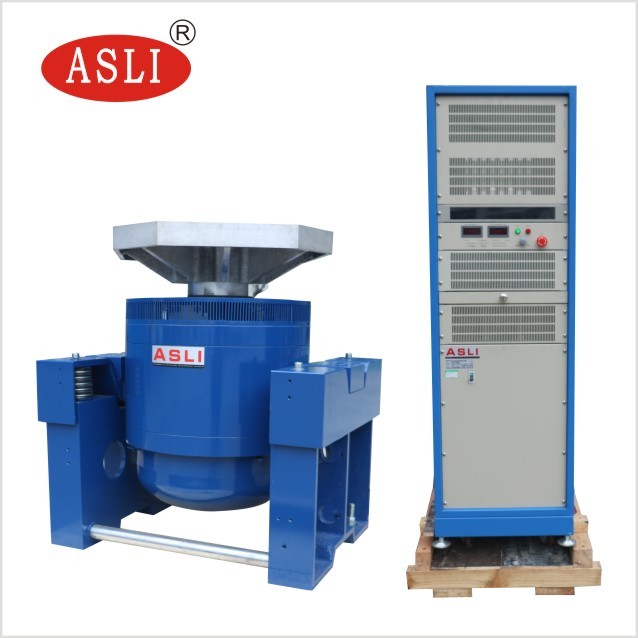

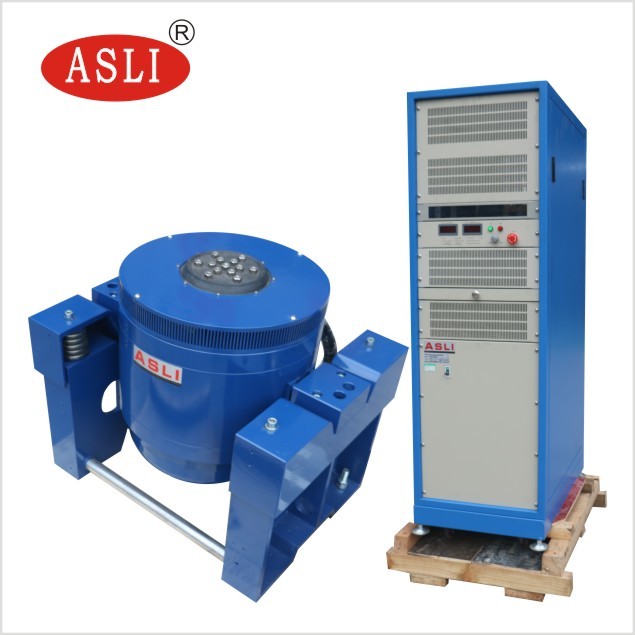

เครื่องทดสอบการสั่นสะเทือนแบบสุ่มซีรีส์ ES เป็นระบบทดสอบการสั่นสะเทือนแบบไดนามิกไฟฟ้าประสิทธิภาพสูงที่ออกแบบมาสำหรับตัวเก็บประจุ ส่วนประกอบยานยนต์ และการใช้งานที่แม่นยำอื่นๆ ให้การทดสอบการสั่นสะเทือนแบบไซน์และแบบสุ่มบรอดแบนด์ที่เชื่อถือได้ในแกน X, Y และ Z
ด้วยประสบการณ์กว่า 28 ปี ASLi เป็นผู้ผลิตที่ก่อตั้งมายาวนานซึ่งเชี่ยวชาญด้านอุปกรณ์ทดสอบสภาพแวดล้อมจำลอง การสั่นสะเทือนเชิงกล และเครื่องทดสอบแรงกระแทก เครื่องทดสอบการสั่นสะเทือนแบบไดนามิกไฟฟ้าแบบดิจิทัล ES-20 และเครื่องทดสอบการสั่นสะเทือนความถี่สูงของเราเป็นผลิตภัณฑ์ดาวเด่นที่ได้รับการรับรอง CE
บรรจุภัณฑ์: ฟิล์ม PP ก่อน จากนั้นโฟมหนา 10 มม. ระหว่างเครื่องจักรกับกล่อง และกล่องไม้อัดส่งออกมาตรฐานด้านนอก
| รุ่น |
พิกัด ไซน์ แรง (N) |
พิกัด สุ่ม แรง (N) |
ความถี่ ช่วง (Hz) |
พิกัด ความเร่ง (m/s²) |
พิกัด ความเร็ว (m/s) |
พิกัด การกระจัด (p-p) มม. |
สูงสุด โหลด (กก.) |
เคลื่อนที่ ขดลวด (กก.) |
ขนาด ของเคลื่อนที่ ขดลวด (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กคู่ช่วยให้มั่นใจได้ถึงการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการจัดวางที่สมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมความแข็งของตัวถังแบบตรงและแบบคอมโพสิตที่มุ่งเน้นการนำเข้าเพื่อความสามารถในการรับโหลดแบบเยื้องศูนย์ที่ยอดเยี่ยม
- ฐานรองรับแบบแยกส่วนที่ออกแบบมาเฉพาะสำหรับการใช้งานฮอร์โมน ให้การติดตั้งที่สะดวกและเคลื่อนย้ายได้
- ระบบการเคลื่อนที่ด้วยเทคโนโลยีขั้นสูงช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงของวงกลมไดนามิก
- การออกแบบท่อลมใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งแบบสถิตและความแข็งแบบไดนามิกของแบริ่งพร้อมเอฟเฟกต์บอลลูนขนาดเล็ก เพิ่มความจุของโต๊ะสั่นสะเทือนและปรับปรุงประสิทธิภาพความถี่ต่ำ
| รุ่น | ขนาดแท่น (มม.) | ช่วงความถี่ (Hz) | น้ำหนักชิ้นส่วนเคลื่อนที่ (กก.) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |
| รุ่น | น้ำหนัก (กก.) | ความถี่สูงสุด (Hz) | ขนาดแท่น |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (แท่นกลม) | 220 | 350 | Φ1200 |
เครื่องทดสอบการสั่นสะเทือนแบบไดนามิกไฟฟ้าแบบดิจิทัล ES-20 และเครื่องทดสอบการสั่นสะเทือนความถี่สูงซีรีส์นี้ใช้เทคโนโลยีขั้นสูงรวมถึงโครงสร้างวงจรแม่เหล็กคู่ วงกลมการทำงานของโครงกระดูกที่สร้างขึ้นเอง การรองรับอากาศ ตลับลูกปืนลูกกลิ้งและการนำแนวเส้นตรง และการแยกส่วนรองรับ ระบบเหล่านี้สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์สามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ รวมถึงการทดสอบพัลส์แบบคลาสสิก (คลื่นครึ่งไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก
ผลิตภัณฑ์เหล่านี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมกลาโหม อาวุธ การบิน อวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า และเครื่องใช้ในครัวเรือน
หากคุณมีคำถามใดๆ เกี่ยวกับเครื่องทดสอบการสั่นสะเทือนแนวตั้งและแนวนอนของเรา โปรดอย่าลังเลที่จะติดต่อเรา เรายินดีให้ความช่วยเหลือคุณ
จุดเด่นของผลิตภัณฑ์
เครื่องทดสอบการสั่นสะเทือนแบบสุ่ม ES-20 ให้แรงไซน์ 20,000N, ช่วง 3-2500Hz, โหลด 300 กก., การทดสอบแกน X/Y/Z สำหรับตัวเก็บประจุและการใช้งานในยานยนต์ ได้รับการรับรอง CE ผู้ผลิต 28 ปี ส่งออกบรรจุภัณฑ์ไม้อัด
