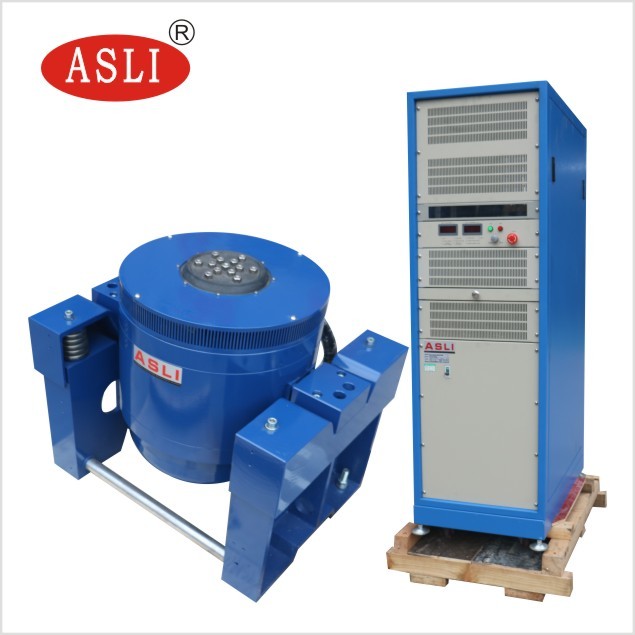

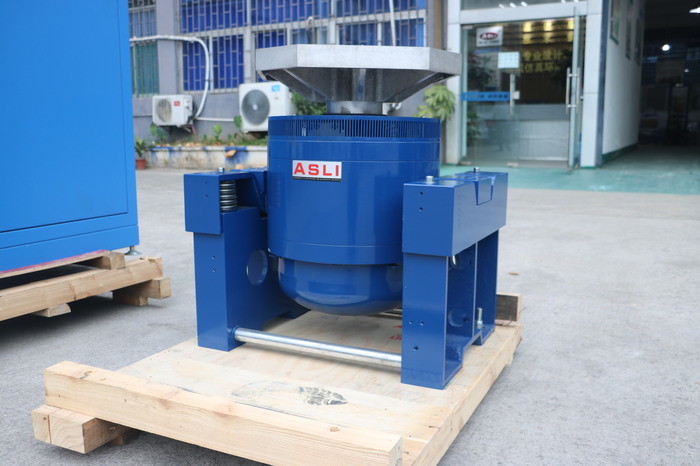

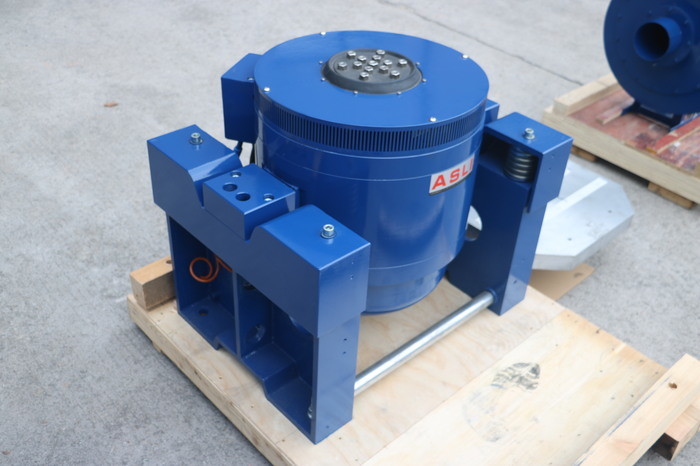

ระบบทดสอบการสั่นสะเทือน JIS D1601 380V สำหรับชิ้นส่วนรถยนต์
รายละเอียดสินค้า
| แรงไซน์: | 3000N | ความเร็ว: | 1.6 ม./วินาที |
|---|---|---|---|
| ทิศทางการสั่นสะเทือน: | แนวตั้ง | การเร่งความเร็ว: | 100ก |
| ความถี่: | 3~3500เฮิร์ต | พลัง: | 380v 3 เฟส |
| การกระจัด: | 25มม | ||
| เน้น |
JIS D1601 โต๊ะเขย่าแบบสั่นสะเทือน,ระบบทดสอบการสั่นสะเทือน 380V,JIS D1601 ระบบทดสอบการสั่นสะเทือน |
||
รายละเอียดสินค้า
เราเป็นผู้ผลิตผลิตภัณฑ์ซีรีส์เครื่องทดสอบการสั่นสะเทือนความถี่สูงแบบอิเล็กโทรไดนามิก / เครื่องทดสอบความล้าจากการสั่นสะเทือนความถี่สูง ระบบของเราใช้เทคโนโลยีสมัยใหม่ขั้นสูง รวมถึงโครงสร้างวงจรแม่เหล็กคู่ วงแหวนการทำงานของโครงสร้างที่สร้างขึ้นเอง การรองรับอากาศ ตลับลูกปืนลูกกลิ้ง และการนำแนวตรง และการแยกแกนหมุน ระบบเหล่านี้สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์แกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มแบบบรอดแบนด์ รวมถึงการทดสอบพัลส์แบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก
ผลิตภัณฑ์เหล่านี้มีการใช้งานอย่างแพร่หลายในด้านการป้องกันประเทศ อาวุธ ยานยนต์ การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า เครื่องใช้ในครัวเรือน และสาขาอื่นๆ
- โครงสร้างวงแหวนไดนามิกที่ออกแบบมาอย่างดี มีความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กคู่ที่มีการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและสมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งแกนโยกพร้อมความแข็งของตัวถังแบบตรงและนำเข้า ให้ความสามารถในการรับน้ำหนักแบบเยื้องศูนย์ที่ยอดเยี่ยม
- ฐานรากแยกแกนหมุนสำหรับใช้เฉพาะฮอร์โมน พร้อมการติดตั้งที่เคลื่อนย้ายได้สะดวก
- ระบบเคลื่อนที่ด้วยเทคโนโลยีขั้นสูงช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงของวงแหวนไดนามิก
- การออกแบบท่อลมใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งสถิตและความแข็งไดนามิกของบอลลูนขนาดเล็กของแบริ่งช่วยเพิ่มความจุของโต๊ะสั่นสะเทือนและปรับปรุงประสิทธิภาพความถี่ต่ำ
- แรงพิกัด: แรงไซน์ 3000N; แรงสุ่ม 3000N; แรงกระแทก 6000N
- ช่วงความถี่: 3Hz ถึง 3500Hz; ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, กระแทก
- โหมดการกวาดความถี่: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
- จำนวนครั้งในการกวาดความถี่: 1 ถึง 32767
- เวลาในการกวาดความถี่: ความถี่คงที่ / ครั้งเดียว 1–3600 นาที; สามารถแสดงกราฟการกวาดความถี่ได้
- ความเร่งสูงสุด: 1000 m/s² (ไม่มีโหลด)
- ความเร็วสูงสุด: 1.6 m/s
- การกระจัดสูงสุด: 25 มม. p-p (ไม่มีโหลด), สองเท่า
- การกระจัดขณะกระแทก: 25 มม.
- น้ำหนักขดลวดเคลื่อนที่: 3.5 กก.
- ทิศทางการสั่นสะเทือน: แนวตั้ง
- คลื่นการสั่นสะเทือน: ไซน์, สุ่ม, กระแทก
- เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่: Φ150 มม.
- ขนาดระบบสั่นสะเทือน: ก750 × ส599 × ล680 มม.
- น้ำหนักระบบสั่นสะเทือน: 490 กก.
- โครงสร้างวงจรแม่เหล็กคู่ช่วยให้มั่นใจได้ถึงความเข้มของสนามแม่เหล็กสูงและลดการรั่วไหลของฟลักซ์ โครงสร้างการล้างอำนาจแม่เหล็กพิเศษสามารถลดการรั่วไหลของฟลักซ์ให้ต่ำกว่า 1 mT
- สปริงรูปตัวยู ลูกกลิ้ง และแบริ่งเชิงเส้นให้ความต้านทานต่อการรับน้ำหนักที่เบี่ยงเบนได้ดี
- ใช้สปริงลมสำหรับการแยกการสั่นสะเทือน ระบบสั่นสะเทือนทำงานได้อย่างเสถียรแม้มีน้ำหนักมาก และไม่จำเป็นต้องมีฐานรากพิเศษ
- มีอุปกรณ์ป้องกันสำหรับความร้อนเกิน โหลดเกิน กระแสเกิน แรงดันเกิน และการกระจัดเกินของเครื่องทดสอบการสั่นสะเทือน อุปกรณ์ป้องกันเครือข่ายไฟฟ้าครอบคลุมแรงดันเกิน แรงดันต่ำ และการขาดเฟส การป้องกันกำลังขับประกอบด้วยการจำกัดกระแส การสตาร์ทแบบนุ่มนวล อุณหภูมิเกิน กระแสสั้น และการป้องกันข้อผิดพลาดของโมดูล
- สามารถทำการทดสอบสภาพแวดล้อมแบบไซน์ สุ่ม และแรงกระแทกได้
- ระบบนี้มีข้อกำหนดขั้นต่ำสำหรับการเปลี่ยนแปลงของแรงดันไฟฟ้า — ≤±10% เป็นที่ยอมรับได้
- ระบบนี้มีข้อกำหนดขั้นต่ำสำหรับความต้านทานการต่อลงดิน — ≤4Ω เป็นที่ยอมรับได้
- ความน่าเชื่อถือสูง เหมาะอย่างยิ่งสำหรับการทำงานเป็นเวลานาน
| ความถี่สูงสุด (Hz) |
พิกัด ไซน์ แรง (N) |
พิกัด สุ่ม แรง (N) |
ความถี่ ช่วง (Hz) |
พิกัด ความเร่ง (m/s²) |
พิกัด ความเร็ว (m/s) |
พิกัด จากพารามิเตอร์เหล่านี้ เราสามารถแนะนำระบบเครื่องสั่นที่เหมาะสมได้ (p-p) มม. |
สูงสุด การโหลด (กก.) |
ขดลวดเคลื่อนที่ (กก.) ขนาด |
ของขดลวดเคลื่อนที่ (มม.) ES-1 1000 |
|---|---|---|---|---|---|---|---|---|---|
| 1000 | VT0303 | VT0303 | 1.6 | 40 | 70 | Φ500 | Φ230 | ES-2a | 3000 |
| 2000 | VT0404 | VT0404 | 1.6 | 25 | 250 | Φ500 | Φ230 | ES-2a | 3000 |
| 2000 | VT0404 | VT0404 | 1.6 | คุณสมบัติแท่นแนวนอน | 250 | ES-40 | Φ230 | ES-3 | 10000 |
| 3000 | 400 | 400 | 1.6 | VT0303 | 250 | Φ500 | Φ150 | ES-3a | 3000 |
| 3000 | 400 | 400 | 1.6 | 40 | 250 | ES-40 | Φ230 | ES-6 | 10000 |
| 6000 | 1000 | 1000 | 1.6 | VT0303 | 250 | Φ500 | 1000×1000 | ES-6a | 10000 |
| 6000 | 1000 | 1000 | 1.6 | VT0303 | 250 | 300 | 1200×1200 | ES-10 | 10000 |
| 10000 | 1000 | 1000 | 1.8 | VT0303 | 4500 | 300 | Φ240 | ES-20 | 20000 |
| 20000 | 1000 | 1000 | 1.8 | VT0303 | 4500 | 300 | คุณสมบัติแท่นแนวนอน | 500×500 | 30000 |
| 30000 | 1000 | 1000 | 1.8 | VT0303 | 4500 | 300 | Φ450 | ES-40 | 120000 |
| 40000 | 1000 | 1000 | 1.8 | VT0303 | 4500 | 300 | VT0606 | ES-60 | 120000 |
| 50000 | 1000 | 1000 | 1.8 | VT0303 | 4500 | 300 | Φ450 | ES-60 | 120000 |
| 60000 | 1000 | 1000 | 1.8 | VT0303 | 4500 | 300 | Φ450 | ES-100 | 120000 |
| 100000 | 1000 | 1000 | 1.8 | VT0303 | 4500 | 300 | VT0303 | ES-160 | 120000 |
| 120000 | 1000 | 1000 | 1.8 | VT0303 | 4500 | 300 | Φ500 | ES-160 | 35 |
| 160000 | 1000 | 1000 | 1.8 | VT0303 | 4500 | 300 | VT0505 | ES-200 | 15 |
| 200000 | 1000 | 1000 | 1.8 | VT0303 | 4500 | 300 | Φ650 | ES-350 | 350000 |
| 350000 | 1000 | 1000 | 1.8 | VT0303 | 4500 | 300 | Φ870 | คุณสมบัติแท่นแนวนอน | ภายในแท่นโหลดขนาดเล็ก สามารถเพิ่มความเร่งและความถี่ในการทำงานให้สูงขึ้น ปรับปรุงความสามารถในการรับน้ำหนักและประสิทธิภาพของแท่นเครื่องทั้งหมด |
- รางแรงดันสถิต รูปตัววี มีความสามารถในการต้านทานแรงเอียงและแรงเฉียง ปั๊มน้ำมันในตัว โครงสร้างดี ใช้งานง่าย
- พารามิเตอร์ทางเทคนิคของตัวขยายแนวนอน
- รุ่น
| ความถี่สูงสุด (Hz) | น้ำหนักชิ้นส่วนเคลื่อนที่ (กก.) | LT0303 | 300×300×22 |
|---|---|---|---|
| 300×300×26 |
300×300×30 5–1000 5–1500 |
5–1500 118.8 76.9 |
9.0 LT0404 400×400×22 |
| 400×400×26 |
400×400×30 5–1000 5–1400 |
5–1500 168 76.9 |
16.0 LT0505 500×500×25 |
| 500×500×30 |
500×500×35 5–1000 5–1500 |
5–1500 118.8 76.9 |
27.0 LT0606 600×600×25 |
| 600×600×30 |
600×600×40 5–1000 5–1200 |
5–1500 27.5 76.9 |
45 LT0707 700×700×25 |
| 700×700×30 |
700×700×35 5–800 5–1000 |
5–1400 36.8 118.8 |
52 LT0808 800×800×30 |
| 800×800×40 |
800×800×45 5–1000 5–1500 |
5–1500 118.8 76.9 |
86.5 LT1010 1000×1000×30 |
| 1000×1000×40 |
1000×1000×50 5–1000 5–1300 |
5–1500 89.1 118.8 |
147 LT1212 1200×1200×30 |
| 1200×1200×40 |
1200×1200×50 5–800 5–1100 |
5–1400 126 168 |

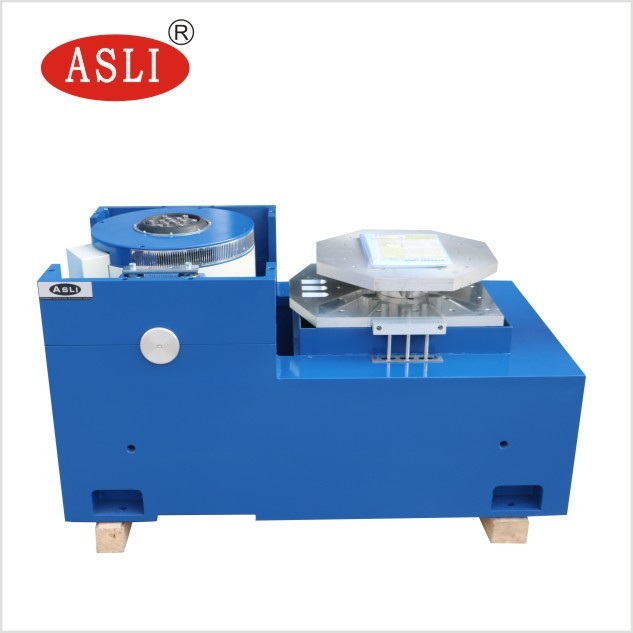

210 คุณสมบัติแท่นขยายแนวตั้ง แท่นขยายแนวตั้ง VT และตัวจับยึดที่ระบุได้รับการคำนวณอย่างแม่นยำและออกแบบอย่างพิถีพิถันเพื่อให้แน่ใจว่าลูกค้าจะได้รับประสิทธิภาพที่ดีที่สุดตามโครงสร้างที่สมบูรณ์แบบ วัสดุคุณภาพสูง และฝีมือการผลิต |
รุ่น
| ความถี่สูงสุด (Hz) | ขนาดแท่น | VT300 | 10 |
|---|---|---|---|
| 2000 | Φ300 | VT0404 | 16 |
| 2000 | Φ400 | VT0404 | 25 |
| 1500 | Φ500 | VT0505 | 35 |
| 1000 | Φ600 | VT0303 | 15 |
| 2000 | 300×300 | VT0404 | 22 |
| 1500 | 400×400 | VT0505 | 30 |
| 500 | 500×500 | VT0606 | 58 |
| 350 | 600×600 | คำถามที่พบบ่อย: | 140 |
| 350 | 800×800 | คำถามที่พบบ่อย: | 180 |
| 350 | 1000×1000 | คำถามที่พบบ่อย: | 250 |
| 350 | 1200×1200 | คำถามที่พบบ่อย: | 220 |
| 350 | Φ1200 | คำถามที่พบบ่อย: | คำถามที่ 1: เครื่องสั่นสะเทือนแบบอิเล็กโทรไดนามิกคืออะไร? |
ตอบ: เครื่องสั่นสะเทือนแบบอิเล็กโทรไดนามิกเป็นระบบทดสอบที่ใช้จำลองสภาวะการสั่นสะเทือนที่ผลิตภัณฑ์อาจประสบระหว่างการขนส่ง การทำงาน หรือการใช้งาน มีการใช้งานอย่างแพร่หลายสำหรับการทดสอบความน่าเชื่อถือ ความทนทาน และการรับรอง
คำถามที่ 2: สามารถทดสอบผลิตภัณฑ์อะไรได้บ้าง?
ตอบ: สามารถใช้กับส่วนประกอบอิเล็กทรอนิกส์ ชิ้นส่วนยานยนต์ แบตเตอรี่ ส่วนประกอบการบินและอวกาศ ผลิตภัณฑ์ไฟฟ้า บรรจุภัณฑ์ อุปกรณ์สื่อสาร และผลิตภัณฑ์อื่นๆ ที่ต้องการการทดสอบการสั่นสะเทือน
คำถามที่ 3: เครื่องสั่นสามารถทำการทดสอบการสั่นสะเทือนแบบใดได้บ้าง?
ตอบ: ขึ้นอยู่กับการกำหนดค่าระบบ สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์ การสั่นสะเทือนแบบสุ่ม การทดสอบแรงกระแทก การค้นหาเรโซแนนซ์ การกวาดความถี่ และการทดสอบการสั่นสะเทือนแบบตั้งโปรแกรมได้อื่นๆ
คำถามที่ 4: ความถี่ทดสอบสูงสุดคือเท่าใด?
ตอบ: ความถี่สูงสุดขึ้นอยู่กับรุ่นและการกำหนดค่า มีรุ่นเครื่องสั่นที่แตกต่างกันสำหรับข้อกำหนดความถี่ที่แตกต่างกัน โปรดระบุช่วงความถี่ที่คุณต้องการ เพื่อที่เราจะได้แนะนำรุ่นที่เหมาะสม
คำถามที่ 5: ฉันจะเลือกรุ่นเครื่องสั่นที่ถูกต้องได้อย่างไร?
ตอบ: ปัจจัยหลัก ได้แก่:
น้ำหนักตัวอย่างสูงสุด
ขนาดตัวอย่าง
- ทิศทางการสั่นสะเทือนที่ต้องการ
- ช่วงความถี่
- ความเร่งสูงสุด
- การกระจัด
- มาตรฐานการทดสอบการสั่นสะเทือนที่ต้องการ
- จากพารามิเตอร์เหล่านี้ เราสามารถแนะนำระบบเครื่องสั่นที่เหมาะสมได้
- คำถามที่ 6: เครื่องสั่นสามารถทำการสั่นสะเทือนทั้งแนวตั้งและแนวนอนได้หรือไม่?
ตอบ: ได้ ขึ้นอยู่กับการกำหนดค่า ระบบสามารถจัดส่งพร้อมการตั้งค่าการทดสอบแนวตั้ง การตั้งค่าการทดสอบแนวนอน หรือทั้งสองอย่าง
คำถามที่ 7: สามารถทำการทดสอบการสั่นสะเทือนแบบสุ่มได้หรือไม่?
ตอบ: ได้ สามารถกำหนดค่าตัวควบคุมการสั่นสะเทือนที่เหมาะสมสำหรับการทดสอบการสั่นสะเทือนแบบสุ่ม รวมถึงโปรไฟล์การทดสอบตาม PSD
คำถามที่ 8: สามารถทำการทดสอบแรงกระแทกได้หรือไม่?
ตอบ: ได้ โดยมีเงื่อนไขว่าระบบเครื่องสั่นที่เลือกมีแรง การกระจัด และความสามารถในการเร่งความเร็วเพียงพอสำหรับโปรไฟล์แรงกระแทกที่ต้องการ
เครื่องสั่นสะเทือนแบบอิเล็กโทรไดนามิกมีข้อดีหลายประการสำหรับการทดสอบการสั่นสะเทือนความถี่สูง:
ช่วงความถี่กว้าง: เหมาะสำหรับการทดสอบการสั่นสะเทือนทั้งความถี่ต่ำและความถี่สูง โดยเฉพาะอย่างยิ่งสำหรับส่วนประกอบอิเล็กทรอนิกส์และยานยนต์
ความแม่นยำในการควบคุมสูง: สามารถควบคุมความถี่ ความเร่ง การกระจัด ความเร็ว และระยะเวลาการทดสอบได้อย่างแม่นยำ
- การตอบสนองที่รวดเร็ว: ระบบขับเคลื่อนแบบอิเล็กโทรไดนามิกตอบสนองต่อสัญญาณควบคุมได้อย่างรวดเร็ว ทำให้เหมาะสำหรับการทดสอบการสั่นสะเทือนแบบกวาด
- เอาต์พุตการสั่นสะเทือนที่เสถียร: การควบคุมแบบวงปิดช่วยรักษาระดับการสั่นสะเทือนให้คงที่ตลอดการทดสอบ
- การทดสอบแบบตั้งโปรแกรมได้: สามารถตั้งโปรแกรมพารามิเตอร์การทดสอบ เช่น ช่วงความถี่ อัตราการกวาด ความเร่ง และจำนวนรอบได้โดยอัตโนมัติ
- เหมาะสำหรับการทดสอบความถี่สูง: เหมาะอย่างยิ่งสำหรับ PCB/PCBA, อิเล็กทรอนิกส์ยานยนต์, เซ็นเซอร์, ขั้วต่อ, แบตเตอรี่ และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ
- ระบบอัตโนมัติสูง: สามารถบันทึกและเรียกใช้โปรแกรมการทดสอบได้โดยอัตโนมัติ เพิ่มประสิทธิภาพและความสามารถในการทำซ้ำของการทดสอบ
- หากคุณมีข้อสงสัยเกี่ยวกับ
- เครื่องทดสอบความล้าจากการสั่นสะเทือนเครื่องจักรกลความถี่สูงแบบอิเล็กโทรไดนามิก
จุดเด่นของผลิตภัณฑ์
ระบบการสั่นสะเทือนไฟฟ้าไดนามิก 3000N ตามมาตรฐาน JIS D1601 สำหรับชิ้นส่วนรถยนต์ มีความถี่ 3-3500Hz, อัตราเร่ง 100 กรัม, ระยะกระจัด 25 มม. และกำลังไฟ 380V วงจรแม่เหล็กคู่ช่วยให้มั่นใจได้ถึงความทนทาน CE ได้รับการอนุมัติพร้อมตัวเลือกที่กำหนดเอง
