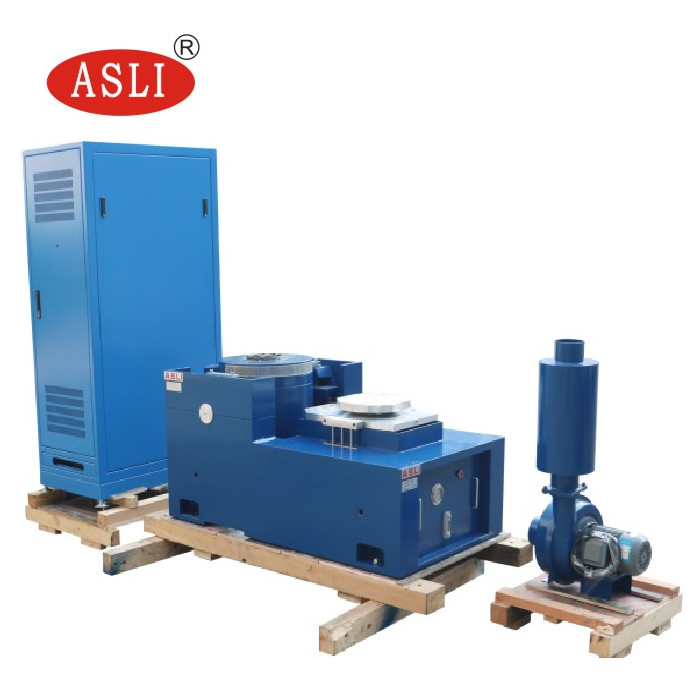

เครื่องมือวัดแรงสั่นสะเทือน, อุปกรณ์ห้องปฏิบัติการสั่นสะเทือน, การทดสอบแรงสั่นสะเทือนของไซน์
ข้อกำหนดในการทดสอบ:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
5. MIL STD 810G
6. MIL STD 810F
7. IEC 60068-2-5
เครื่องมือวัดแรงสั่นสะเทือน, อุปกรณ์ห้องปฏิบัติการสั่นสะเทือน, การทดสอบแรงสั่นสะเทือนของไซน์พารามิเตอร์ทางเทคนิค:
| แบบอย่าง |
จัดอันดับSine |
จัดอันดับสุ่ม |
ความถี่ |
อัตราเร่ง (m/s2) | จัดอันดับความเร็ว(m/s) |
พิกัดราง |
แม็กซ์กำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) |
มิติของ ขดลวดเคลื่อนที่ (มม.) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 20000 | 20000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
คุณสมบัติ:
1. ตั้งค่าวิธี: เมนูภาษาจีนและอังกฤษ การทำงานของคอมพิวเตอร์ การใช้ระบบตรวจสอบและควบคุมเฉพาะ ข้อมูลของกระบวนการทั้งหมดสามารถส่งและส่งออกได้
2. ฟังก์ชั่นการแสดงผล: เส้นโค้งการทดสอบการแสดงผลแบบไดนามิก, หลายด่าน, กับจำนวนข้อมูล
3. เครื่องบันทึกเส้นโค้ง: บันทึกข้อมูลการทดสอบแบบเรียลไทม์ข้อมูลทดสอบโดยอัตโนมัติสามารถจัดเก็บพิมพ์ผลการทดสอบได้

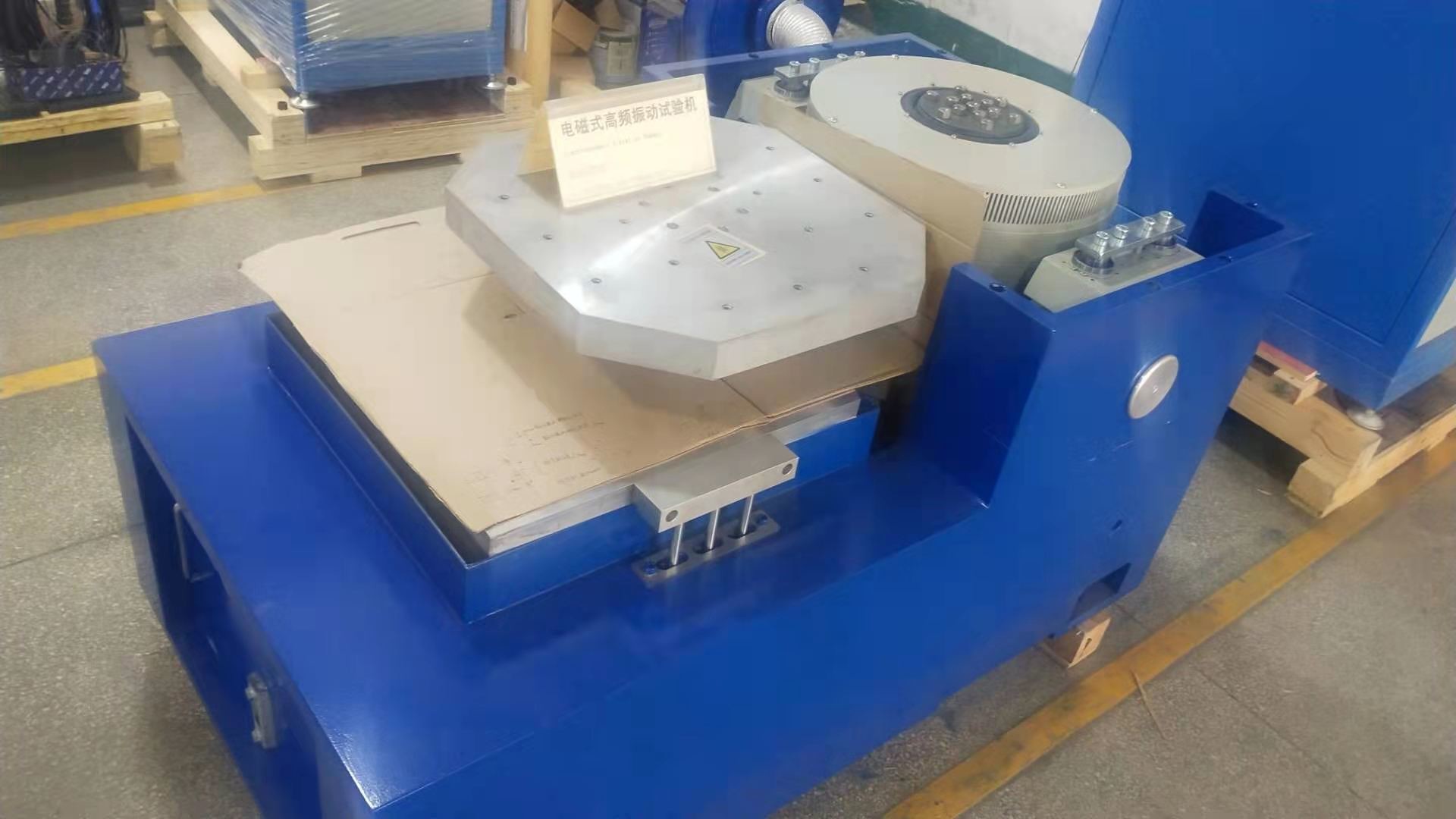

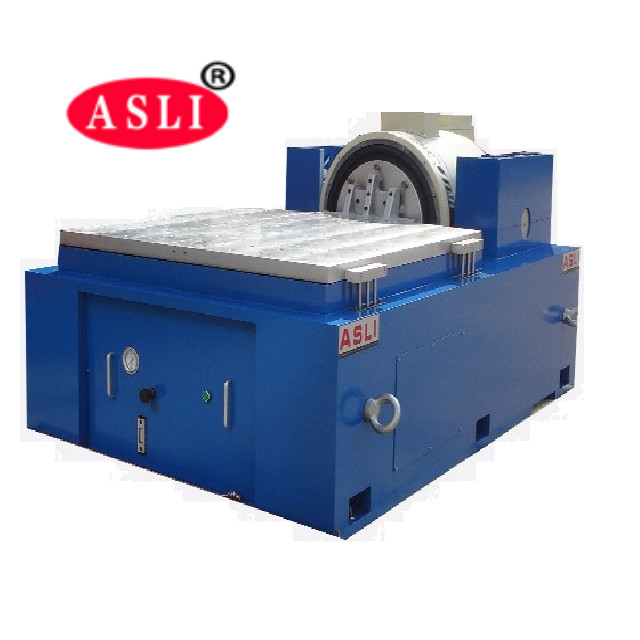

พารามิเตอร์ทางเทคนิคของเครื่องขยายแนวนอน:
| แบบอย่าง | ขนาดม้านั่ง (มม.) | ช่วงความถี่ (Hz) | น้ำหนักของชิ้นส่วนที่เคลื่อนไหว (กก.) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |

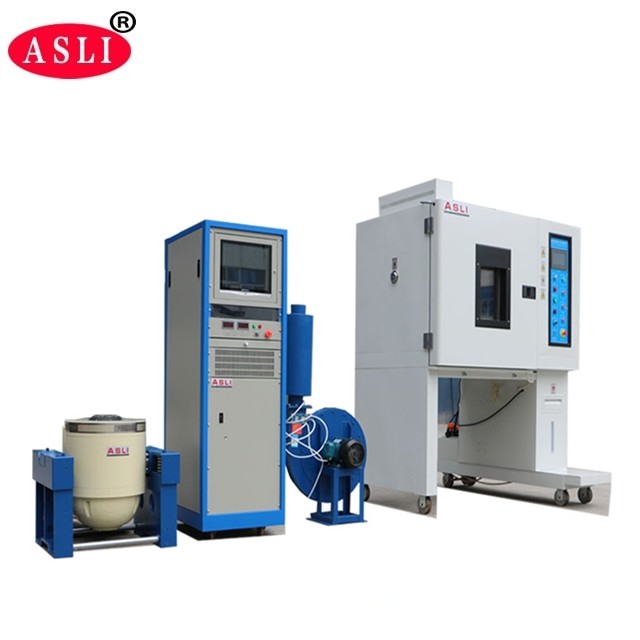

เครื่องทดสอบการสั่นสะเทือนไฟฟ้าไดนามิกความถี่สูงสากลสามารถทำได้ในการทดสอบการสั่นสะเทือนไซน์สามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์โดยการทดสอบชีพจรและคลื่นความถี่ตอบสนองแบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย) .ผลิตภัณฑ์เหล่านี้ใช้กันอย่างแพร่หลายในการป้องกันประเทศ อาวุธ การบิน การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องใช้ในบ้าน และสาขาอื่นๆ
หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับเครื่องสั่นสะเทือน โปรดอย่าลังเลที่จะติดต่อเรา
