OEM / ODM ยอมรับอุปกรณ์ทดสอบตารางการสั่นสะเทือนสำหรับอุปกรณ์ออปติคัล
รายละเอียดสินค้า
| แรงไซน์: | 3000N | ความเร็ว: | 1.6 ม./วินาที |
|---|---|---|---|
| ทิศทางการสั่นสะเทือน: | แนวตั้ง แนวนอน | แอปพลิเคชัน: | ห้องปฏิบัติการ |
| ความถี่: | 3~3500เฮิร์ต | พลัง: | 380v 3 เฟส |
| เน้น |
อุปกรณ์ทดสอบตารางการสั่นสะเทือนของ OEM,อุปกรณ์ทดสอบตารางการสั่นสะเทือน ODM,อุปกรณ์ทดสอบการสั่นสะเทือน 3500hz |
||
รายละเอียดสินค้า

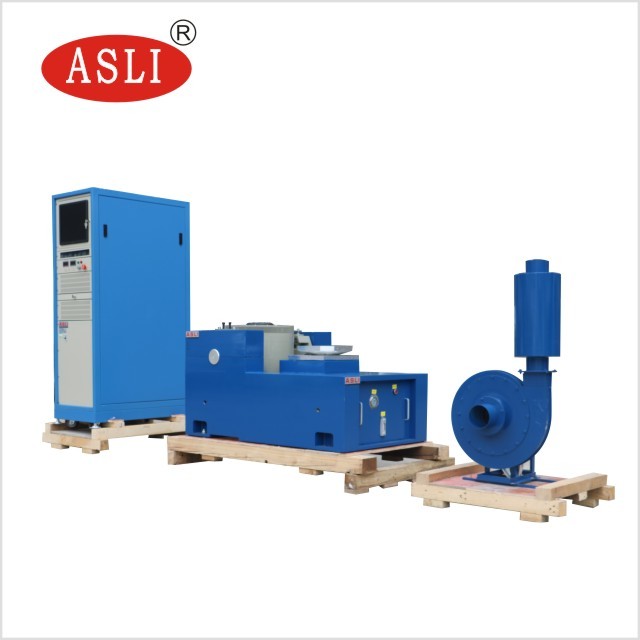

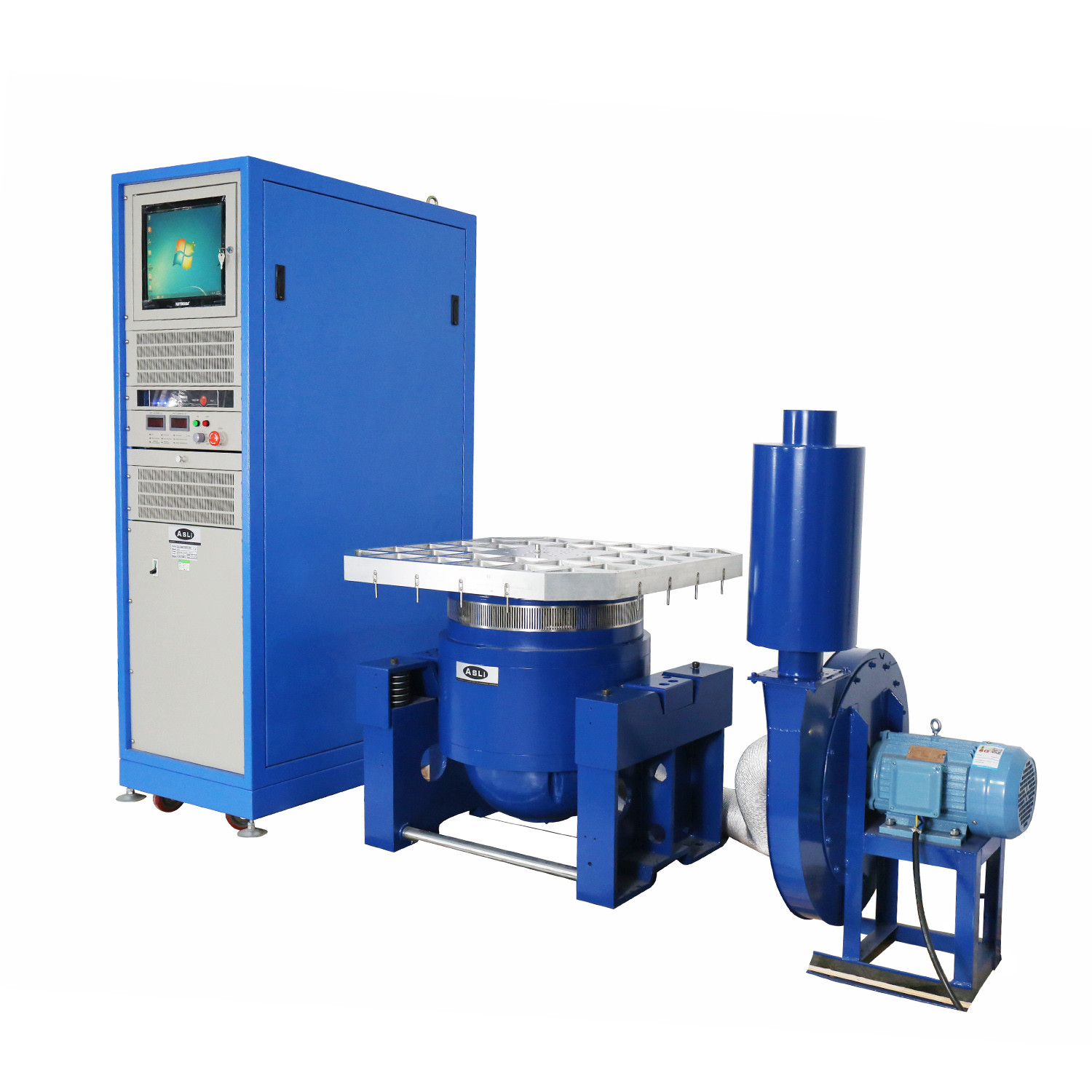

ระบบทดสอบแรงสั่นสะเทือนแบบไฟฟ้าพลวัตนี้ออกแบบมาสำหรับการทดสอบที่แม่นยำของเครื่องมือวัดแสงและอุปกรณ์ที่ละเอียดอ่อนอื่นๆ ให้การทดสอบแรงสั่นสะเทือนแบบไซน์, สุ่ม และแรงกระแทกที่เชื่อถือได้ในช่วงความถี่กว้าง เป็นไปตามมาตรฐาน MIL-Std-810F และ MIL-Std-810G สำหรับการใช้งานในห้องปฏิบัติการ
- โครงสร้างวงแหวนไดนามิกที่ออกแบบมาอย่างดี มีความถี่เรโซแนนซ์ตามแนวแกนสูงขึ้น
- วงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและการออกแบบที่สมเหตุสมผล
- ลูกปืนเม็ดกลมของก้านโยก ความแข็งของตัวถังแบบตรงและแบบนำเข้า ความสามารถในการรับน้ำหนักแบบเยื้องศูนย์
- ฐานรองรับการแยกแบบหมุนเวียนสำหรับใช้กับฮอร์โมน การติดตั้งที่สะดวกในการเคลื่อนย้าย
- ระบบเคลื่อนที่เทคโนโลยีขั้นสูง เพื่อให้มั่นใจในความน่าเชื่อถือสูงของวงแหวนไดนามิก
- การออกแบบท่อลมใหม่และปรับปรุงประสิทธิภาพการระบายความร้อน
- ความแข็งสถิต, ความแข็งไดนามิกของลูกบอลแบริ่งขนาดเล็ก เพิ่มความจุของโต๊ะสั่น ปรับปรุงประสิทธิภาพความถี่ต่ำ
- แรงที่กำหนด: แรงไซน์ 3000N; แรงสุ่ม 3000N; แรงกระแทก 6000N
- ช่วงความถี่: 3Hz ถึง 3500Hz — ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, กระแทก
- โหมดการกวาดความถี่: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
- จำนวนครั้งในการกวาดความถี่: 1 ถึง 32767
- เวลาในการกวาดความถี่: ความถี่คงที่ / ครั้งเดียว 1–3600 นาที; สามารถแสดงเส้นโค้งการกวาดความถี่ได้
- ความเร่งสูงสุด: 1000 m/s² (ไม่มีโหลด)
- ความเร็วสูงสุด: 1.6 m/s
- การกระจัดสูงสุด: 25 มม. p-p (ไม่มีโหลด), จุดสูงสุดคู่
- การกระจัดจากการกระแทก: 25 มม.
- น้ำหนักขดลวดเคลื่อนที่: 3.5 กก.
- ทิศทางการสั่น: แนวตั้ง
- คลื่นการสั่น: ไซน์, สุ่ม, กระแทก
- เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่: Φ150 มม.
- ขนาดระบบสั่น: ก750 × ส599 × ล680 มม.
- น้ำหนักระบบสั่น: 490 กก.
เราเป็นผู้ผลิตผลิตภัณฑ์ซีรีส์เครื่องสั่นแรงสั่นสะเทือนความถี่สูงแบบไฟฟ้าพลวัต ระบบของเราใช้เทคโนโลยีสมัยใหม่ขั้นสูง รวมถึง "โครงสร้างวงจรแม่เหล็กคู่", "วงแหวนการทำงานโครงสร้างตัวเอง", "การรองรับอากาศ", "ลูกปืนเม็ดกลมและการนำแนวตรง", และ "การแยกแบบหมุนเวียน" ระบบเหล่านี้สามารถทำการทดสอบแรงสั่นสะเทือนแบบไซน์สามแกน X, Y, Z และการทดสอบแรงสั่นสะเทือนแบบสุ่มบรอดแบนด์ รวมถึงการทดสอบสเปกตรัมการตอบสนองแบบพัลส์และแรงกระแทกแบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย)
ผลิตภัณฑ์เหล่านี้มีการใช้งานอย่างแพร่หลายในด้านการป้องกันประเทศ, อาวุธ, การบิน, อวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, และเครื่องใช้ในครัวเรือน
| รุ่น | แรงไซน์ที่กำหนด (N) | แรงสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | ความเร่งที่กำหนด (m/s²) | ความเร็วที่กำหนด (m/s) | การกระจัดที่กำหนด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- โครงสร้างวงจรแม่เหล็กคู่รับประกันความเข้มของสนามแม่เหล็กสูงและลดการรั่วไหลของฟลักซ์ โครงสร้างการล้างสนามแม่เหล็กพิเศษสามารถลดการรั่วไหลของฟลักซ์ให้ต่ำกว่า 1 mT
- สปริงรูปตัวยู, ลูกกลิ้ง, และแบริ่งเชิงเส้นให้ความต้านทานที่แข็งแกร่งต่อการโหลดที่เบี่ยงเบน

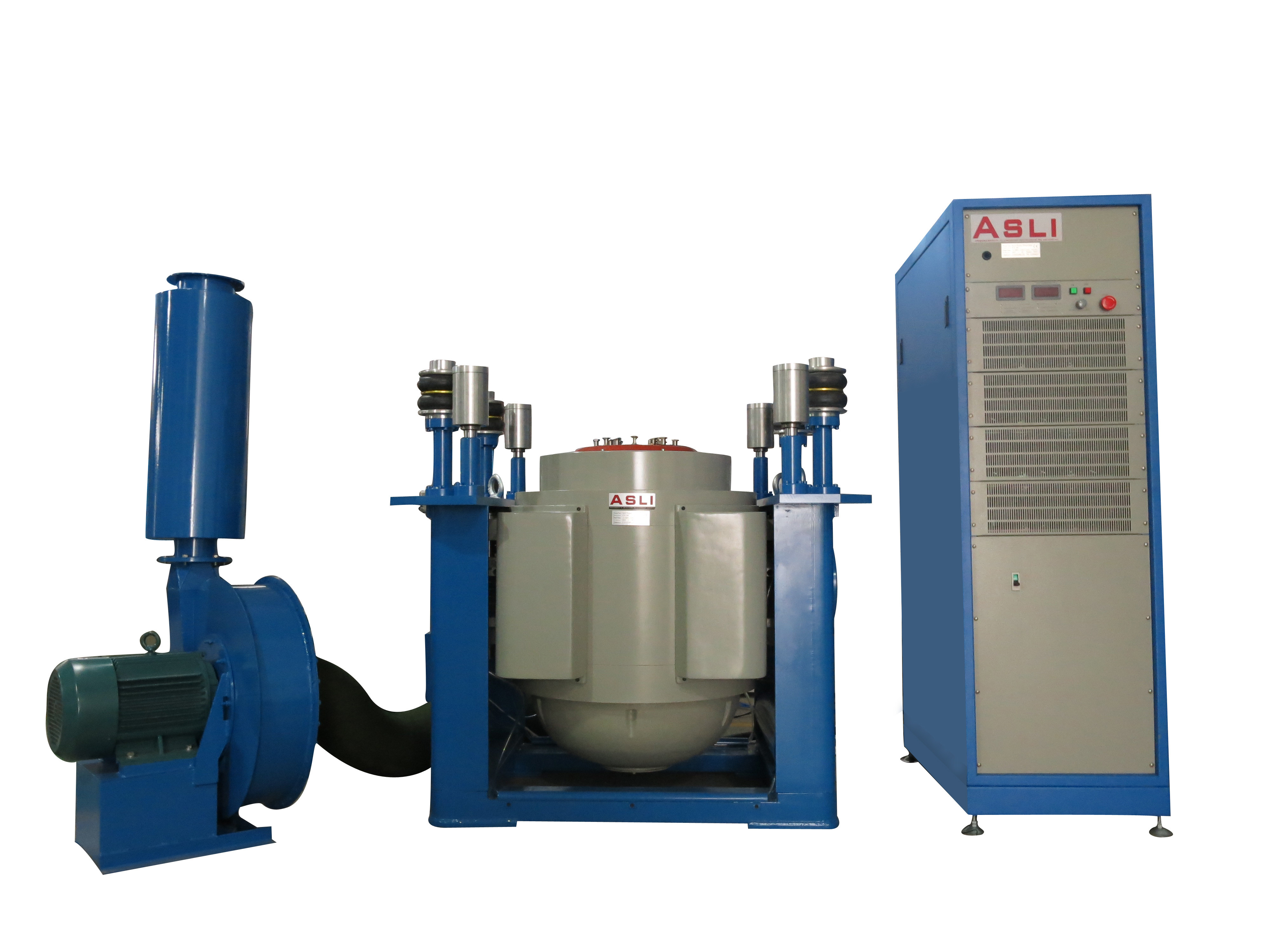

- ใช้สปริงลมสำหรับการแยกแรงสั่นสะเทือน ระบบสั่นทำงานได้อย่างเสถียรแม้มีโหลดหนัก — ไม่จำเป็นต้องมีฐานรากพิเศษ
- มีอุปกรณ์ป้องกันสำหรับความร้อนเกิน, โหลดเกิน, กระแสเกิน, แรงดันเกิน, และการกระจัดเกินของเครื่องทดสอบแรงสั่นสะเทือน อุปกรณ์ป้องกันเครือข่ายไฟฟ้าครอบคลุมแรงดันเกิน, แรงดันต่ำกว่า, และเฟสขาด การป้องกันกำลังขับรวมถึงการจำกัดกระแส, การสตาร์ทแบบนุ่มนวล, อุณหภูมิเกิน, กระแสลัดวงจร, และการป้องกันความผิดพลาดของโมดูล
- สามารถทำการทดสอบสภาพแวดล้อมแบบไซน์, สุ่ม, และแรงกระแทกได้
- ระบบนี้มีความต้องการความผันผวนของแรงดันไฟฟ้าต่ำ — ≤±10% เป็นที่ยอมรับได้
- ระบบนี้มีความต้องการความต้านทานกราวด์ต่ำ — ≤4Ω เป็นที่ยอมรับได้
- ความน่าเชื่อถือสูง เหมาะอย่างยิ่งสำหรับการทำงานเป็นเวลานาน
- ภายในแท่นโหลดขนาดเล็กเพื่อให้ได้ความเร่งและความถี่ในการทำงานที่สูงขึ้น ปรับปรุงความสามารถในการรับน้ำหนักและประสิทธิภาพของแท่นเครื่องทั้งหมด

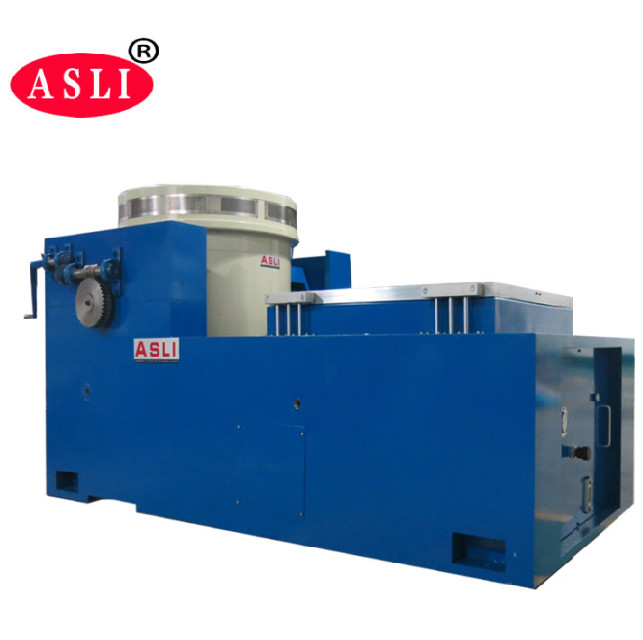

- แท่นแนวนอนและแท่นสั่นเป็นแบบรวม มีโครงสร้างที่สมบูรณ์แบบและสะดวกในการติดตั้งและปรับแต่ง
- รางแรงดันสถิต, รูปตัววี, มีความสามารถในการต้านทานการเอียงและการรับน้ำหนักแบบเบี่ยงเบน ปั๊มน้ำมันในตัว โครงสร้างดีและใช้งานง่าย
| รุ่น | ขนาดแท่น (มม.) | ช่วงความถี่ (Hz) | น้ำหนักชิ้นส่วนเคลื่อนที่ (กก.) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |

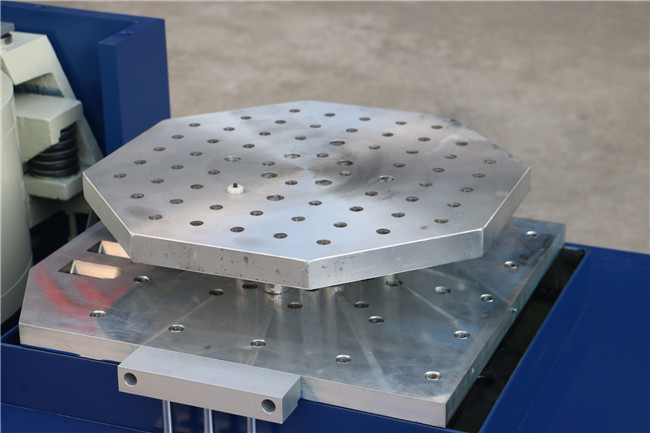

แท่นขยายแนวตั้ง VT และตัวจับยึดที่ระบุได้รับการคำนวณอย่างแม่นยำและออกแบบอย่างพิถีพิถันเพื่อให้แน่ใจว่าลูกค้าจะได้รับประสิทธิภาพที่ดีที่สุดตามโครงสร้างที่สมบูรณ์แบบ วัสดุคุณภาพสูง และฝีมือการผลิต
| รุ่น | น้ำหนัก (กก.) | ความถี่สูงสุด (Hz) | ขนาดแท่น |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (แท่นกลม) | 220 | 350 | Φ1200 |
หากคุณมีข้อสงสัยเกี่ยวกับเครื่องทดสอบความล้าจากการสั่นสะเทือนของเครื่องทดสอบเครื่องจักรกลความถี่สูงแบบไฟฟ้าพลวัต โปรดอย่าลังเลที่จะติดต่อเรา.
จุดเด่นของผลิตภัณฑ์
ตารางการสั่นสะเทือน OEM/ODM สำหรับอุปกรณ์เกี่ยวกับการมองเห็น: แรงไซน์ 3000N, 3-3500Hz, 1.6 ม./วินาที, แนวตั้ง/แนวนอน วงจรแม่เหล็กคู่, ระบบแยกสปริงลม, สอดคล้องตามมาตรฐาน MIL-STD-810F/G เหมาะสำหรับการทดสอบความทนทานในห้องปฏิบัติการ
