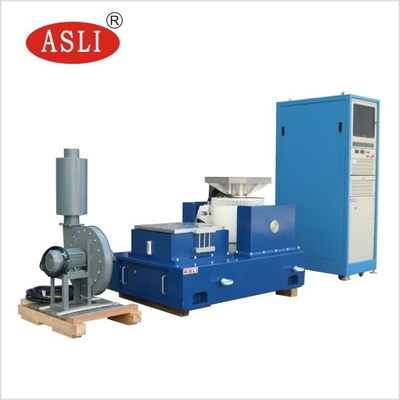

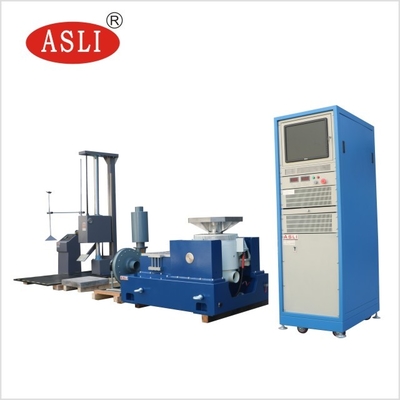

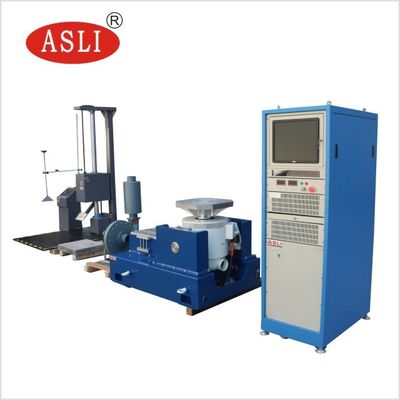

เครื่องเขย่าแบบสั่นสะเทือนด้วยไฟฟ้าพร้อมช่วงความถี่ 2-4000Hz สำหรับการทดสอบแบบ Sine Sweep และแบบสุ่ม
การประยุกต์ใช้ผลิตภัณฑ์
การทดสอบการสั่นสะเทือนเป็นเรื่องเกี่ยวกับการกระตุ้นหรือกระแทกส่วนประกอบหรืออุปกรณ์เพื่อดูว่ามีปฏิกิริยาอย่างไรในสภาพแวดล้อมจริงการทดสอบการสั่นสะเทือนมีการใช้งานที่หลากหลาย ตั้งแต่แผงวงจร เครื่องบิน เรือ จรวด ขีปนาวุธ รถยนต์และเครื่องใช้ในครัวเรือน และผลิตภัณฑ์อุตสาหกรรมอื่นๆ
บริษัท Van Code สามารถจัดเตรียมแผนการทดสอบการกระแทกและการทดสอบทั้งหมดให้กับคุณ และพิสูจน์คุณภาพของผลิตภัณฑ์ให้คุณตามมาตรฐานระดับชาติและนานาชาติ เช่น GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC และ สพม.
3. สูตรการเลือกเครื่องจักรและแผนภาพโครงสร้างของเครื่องกำเนิดการสั่นสะเทือน
① เงื่อนไขการทดสอบที่จัดทำโดยบริษัทของคุณ
② ประเภทการทดสอบ: การกวาดไซน์;สุ่ม;
③ ช่วงความถี่เสียง: 2-4000Hz
④ สูตร: A (g) = (2 π f)2Dcm/980≒A=0.002DmmF2D=A/0.002F2
F=M(กก.) ×A(ก.)
4. บล็อกไดอะแกรมของหลักการของระบบ
|
5.คำอธิบายการกำหนดค่าอุปกรณ์
| โครงการ | คำอธิบายการกำหนดค่า | ปริมาณ |
| 1. | ร่างกายโต๊ะสั่นสะเทือน | |
| เครื่องกระตุ้นแม่เหล็กไฟฟ้า | 1 | |
| พัดลมระบายความร้อน (รวมถึงตัวลดเสียง) | 1 | |
| VT0606 แท่นขยายแนวตั้ง 600mm*600mm | 1 | |
| HT0606 โต๊ะสไลด์ฟิล์มน้ำมัน แนวนอน 600mm*600mm | 1 | |
| 2. | เพาเวอร์แอมป์สวิตช์ดิจิตอล | |
| เพาเวอร์แอมป์ | 1 | |
| ระบบป้องกันเซอร์โว | 1 | |
| แหล่งจ่ายไฟสนาม | 1 | |
| 3. | ตัวควบคุมการสั่นสะเทือนแบบดิจิตอล | |
| โฮสต์คอนโทรลเลอร์เครื่องสั่นดิจิตอล | 1 | |
| เซ็นเซอร์เร่งความเร็วของระบบ | 1 | |
| คอมพิวเตอร์ควบคุม | 1 | |
| ควบคุมแผ่นดิสก์การติดตั้งซอฟต์แวร์ | 1 | |
| 4. | สิ่งที่แนบมาแบบสุ่ม | |
| ขยายสายเคเบิลและท่ออากาศ | 1 | |
| คู่มือการใช้งาน, รายงานการตรวจสอบ, ใบรับรองคุณสมบัติ, คู่มือการบำรุงรักษา ฯลฯ | 1 | |
| ติดเครื่องมือพิเศษ | 1 | |
| แถบแรงดันแบบสั่น / ฟิกซ์เจอร์แถบแรงดัน | 1 | |
| ถุงลมนิรภัยแบบ asesmic | 4 |
วี.ไอ.พารามิเตอร์ทางเทคนิค
| ES-3 พารามิเตอร์เครื่องกำเนิดการกระตุ้นแม่เหล็กไฟฟ้า | |
| แรงไซน์สูงสุด | สูงสุด 300Kg.f |
| แรงสุ่มสูงสุด | 300Kg.f r.ms |
| แรงสั่นสะเทือนสูงสุด | สูงสุด 600Kg.f |
| ช่วงความถี่ | 1~3500เฮิรตซ์ |
| การกระจัดสูงสุด | หน้า 24 มม |
| ความเร็วสูงสุด | 1.6 ม./วินาที |
| ความเร่งสูงสุด | 100G(980 ม./วินาที2) |
| โหลดสูงสุด | 100 กก |
| ความถี่การแยกการสั่นสะเทือน | 2.5 เฮิร์ต |
| เส้นผ่านศูนย์กลางของวงกลมที่เคลื่อนที่ | Ф 150 มม |
| คุณภาพของวงกลมไดนามิก | 3กก |
| เมษากรู | 13×M8 |
| การรั่วไหลของแม่เหล็ก | <10เกาส์ |
| ขนาดโต๊ะ | 750 มม. 560 มม. 670 มม. (โต๊ะแนวตั้ง) |
| น้ำหนักโต๊ะ | ประมาณ 560 กก |
| เพาเวอร์แอมป์สวิตช์ดิจิตอล ES-3 | |
| กำลังขับ | 4KVA |
| แรงดันขาออก: | 110V |
| เอาต์พุต: | 30A |
| ขนาดกำลังไฟ | 720มม.×545มม.×1270มม |
| น้ำหนัก | 230KG |
| ระบบป้องกันเซอร์โว | |
| การทำงาน: | อุณหภูมิ, แรงดันลม, การแทนที่, แรงดันเกิน, กระแสเกิน, แรงดันตกอินพุต, ความผิดภายนอก, แหล่งจ่ายไฟควบคุม, ความผิดตรรกะ, การขาดอินพุต ฯลฯ |
| ตัวควบคุมการสั่นสะเทือนแบบดิจิตอล VCSusb-2 | |
| การกำหนดค่าฮาร์ดแวร์: |
อินพุต 2 ช่องและช่องเอาต์พุต 1 ช่อง ไซน์, สุ่ม ผลกระทบทั่วไป การฝึกเสียงสะท้อน และที่อยู่อาศัย (ซื้อ) |
| คอมพิวเตอร์ควบคุม | คอมพิวเตอร์ยี่ห้อดั้งเดิม จอ LCD (รวมถึงคีย์บอร์ด / เมาส์ตาแมว) |
| ซอฟต์แวร์ | การทำงานภาษาจีน / อังกฤษ สามารถวิเคราะห์โดเมนเวลาและโดเมนความถี่ แหล่งสัญญาณ การวิเคราะห์ไซน์สวีป ฯลฯ รายงานการทดสอบ WORD การแสดงสัญญาณและข้อมูล การจัดเก็บ การตั้งค่าพารามิเตอร์ทดสอบและฟังก์ชันการวิเคราะห์ |
| ระบบปฏิบัติการ | วินโดวส์ 10 |
| เซ็นเซอร์ความเร่ง LAB24112 |
ช่วงความถี่: 1- -12,000 Hz ความไว: 50 mv/g ช่วงอุณหภูมิ: -24-250℃ |
| VT 0606 แท่นขยายแนวตั้ง | |
| คุณภาพวัสดุ | อะลูเฟอร์ |
| ขนาดเมซ่า | 600 มม. × 600 มม |
| ตำแหน่งรูคงที่ | ปลอกสกรูสแตนเลส M8 ทนทานต่อการสึกหรอในระยะยาว |
| ความถี่ในการใช้งานขีดจำกัดสูงสุด |
ไซน์ซอยด์ 1,000 เฮิร์ต สุ่ม 2000HZ |
| น้ำหนัก | 35กก |
| H T0606 แท่นสไลด์ฟิล์มน้ำมันแนวนอน | |
| คุณภาพวัสดุ | อะลูเฟอร์ |
| ขนาดเมซ่า | 600มม.×600มม |
| ตำแหน่งรูคงที่ | ปลอกสกรูสแตนเลส M8 ทนทานต่อการสึกหรอในระยะยาว |
| ความถี่ในการใช้งานขีดจำกัดสูงสุด |
ไซน์ไซด์ 800 เฮิร์ตซ์ สุ่ม 2000HZ |
| น้ำหนัก | 35 |
| พัดลมระบายความร้อน BL-300 (รวมลำโพงแยก) | |
| กำลังพัดลม: | 1.1 กิโลวัตต์ |
| อัตราการไหล | 1404ม3/ชม |
| ความต้องการไฟฟ้า: | |
| แหล่งที่มา | 3 เฟส 380V / 50Hz, 15 KVA |
| ความต้านทานต่อสายดิน | ≤4Ω |
วี.บทนำเกี่ยวกับประสิทธิภาพของอุปกรณ์:

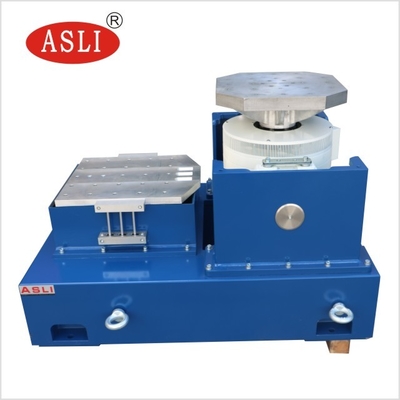

7.1 ตัวโต๊ะสั่นสะเทือน VG 300-38
7.1.1.คอยล์เคลื่อนที่
โต๊ะรับแรงสั่นสะเทือนติดตั้งคอยล์เคลื่อนที่แบบหล่อและกลึงด้วยมือ ระบบรองรับโหลดแบบโฟโตอิเล็กทริกนิวแมติก และแนวแกนตลับลูกปืนคู่คำแนะนำแบบตลับลูกปืนคู่เป็นฟังก์ชันเฉพาะที่ช่วยลดการข้ามและการหมุนของไดนามิกในแนวแกนระหว่างการทดสอบการสั่นสะเทือน พร้อมความทนทานที่เหนือกว่า
7.1.2.ขดลวดกระตุ้น
โครงสร้างเส้นทางแม่เหล็กคู่ การรั่วไหลของแม่เหล็กต่ำ และสนามแม่เหล็กสม่ำเสมอ
7.1.3.พื้นผิวแพลตฟอร์ม
ใช้การบำบัดด้วยสารเรืองแสงขั้นสูงและเทคโนโลยีการทำสีรถยนต์ มีผลในการป้องกันการสึกหรอและการเกิดสนิมในระยะยาว
7.1.4.ระบบไต้หวันเย็น:
พัดลมเสียงรบกวนต่ำถูกนำมาใช้เพื่อปรับปรุงโครงสร้างช่องอากาศเข้าของแท่น คอยล์กระตุ้นใช้ท่ออากาศแบบรังผึ้ง วงแหวนแม่เหล็กตรงกลางใช้ท่ออากาศแบบปัดสองชั้น เป็นต้น การออกแบบท่ออากาศใหม่ถูกนำมาใช้เพื่อเพิ่มเอฟเฟกต์การระบายความร้อน
7.2.SA เพาเวอร์แอมป์สวิตช์ดิจิตอล
เพาเวอร์แอมป์สวิตช์ดิจิตอลซีรีส์ SA พร้อมเทคโนโลยี MOSFET หรือ IGBT ที่เชื่อถือได้
ก.ความเสถียรและความน่าเชื่อถือสูง
ข.การปฏิบัติตามข้อกำหนดมาตรฐาน EU "CE"
ค.ใช้เทคโนโลยีการมอดูเลตความกว้างพัลส์ความถี่ไซน์กับเครื่องขยายสัญญาณกำลังสูง
ง.ใช้หลักการทำงานของแหล่งจ่ายไฟแบบสวิตชิ่งทำให้ประสิทธิภาพการแปลงสูง
อีใช้เทคโนโลยีการแบ่งปันการไหลอัตโนมัติแบบอิเล็กทรอนิกส์
ฉ.ประสิทธิภาพความปลอดภัยที่ดี
7.3.ระบบป้องกันเซอร์โว
ฟังก์ชั่นการป้องกันเสร็จสมบูรณ์ รวมถึงแรงดันเกิน, แรงดันต่ำ, การขาดเฟส, ความล้มเหลวของลอจิก, โมดูลพลังงานผ่าน, อุณหภูมิเกิน, เอาต์พุตกระแสเกิน, เอาต์พุตแรงดันเกิน, แหล่งจ่ายไฟของไดรฟ์, การเคลื่อนย้ายร่างกาย, อุณหภูมิร่างกาย, การเชื่อมโยงภายนอก ฯลฯ
7.4.แพลตฟอร์มการขยายในแนวตั้ง
แพลตฟอร์มส่วนขยายมักใช้เป็นแพลตฟอร์มตัวอย่างการติดตั้งขนาดใหญ่ ซึ่งอาจเป็นแบบสี่เหลี่ยมจัตุรัสหรือกลมหรือผู้ใช้กำหนดเองเพื่อลดลักษณะไดนามิกของแพล็ตฟอร์มขยาย แพล็ตฟอร์มขยายทั้งหมดต้องได้รับการวิเคราะห์โดยการสร้างแบบจำลอง
7.5.ระบบจับคู่อัตโนมัติตาแมว
ปรับตำแหน่งคอยล์เคลื่อนที่ให้อยู่ในสมดุลโดยอัตโนมัติระบบจัดตำแหน่งอัตโนมัติช่วยให้มั่นใจได้ว่าคอยล์เคลื่อนที่จะอยู่กึ่งกลางระหว่างการขนถ่าย
7.6.แท่นเลื่อนแนวนอน
การออกแบบโต๊ะสไลด์แนวนอนมีโมเมนต์พลิกกลับสูงและข้อจำกัดด้านข้างแนวคิดการออกแบบนี้ เมื่อรวมกับอุปกรณ์โต๊ะสไลด์แนวนอนมาตรฐานแล้ว มีขีดจำกัดแรงบิดไดนามิกสูง ขณะที่ยังคงรักษาลักษณะการหน่วงของฟิล์มน้ำมันนำทางไว้แพลตฟอร์มแนวนอนประกอบด้วยสเก็ตบอร์ด ตัวเชื่อมต่อ แผ่นหินแกรนิตธรรมชาติ ฐานสไลด์แนวนอน และแหล่งน้ำมันอิสระ
แปด.การแนะนำตัวควบคุมการสั่นสะเทือนแบบดิจิตอล
ตัวควบคุมการสั่นสะเทือนใช้ระบบโครงสร้างการกระจายขั้นสูง และการควบคุมวงปิดนั้นเกิดขึ้นได้จากโปรเซสเซอร์ DSPพีซีไม่ขึ้นกับวงแหวนควบคุม ซึ่งทำให้มั่นใจได้ถึงประสิทธิภาพแบบเรียลไทม์และประสิทธิภาพสูงของระบบควบคุม สามารถตอบสนองทันเวลาและรวดเร็วต่อการเปลี่ยนแปลงใด ๆ ของระบบทดสอบ และรับประกันความเสถียรและความแม่นยำสูงของการควบคุมฮาร์ดแวร์ใช้โปรเซสเซอร์ DSP แบบทศนิยม 32 บิตที่มีความถี่หลักสูงถึง 300 MHz, ADC / DAC ที่มีความละเอียด 24 บิต, การกรองแบบดิจิตอลทศนิยมที่มีความแม่นยำสูงและเทคโนโลยีการออกแบบสัญญาณรบกวนต่ำของวงจรฮาร์ดแวร์ ตัวควบคุมจะสุ่มควบคุมช่วงไดนามิก มากกว่า 90dB และอัตราส่วนสัญญาณต่อสัญญาณรบกวนมากกว่า 100dB
7.1.คุณสมบัติของตัวควบคุมการสั่นสะเทือน:
A. ประสิทธิภาพและความน่าเชื่อถือสูง
โปรเซสเซอร์ DSP รับรู้การควบคุมวงปิดพีซีไม่ขึ้นกับวงแหวนควบคุม ทำให้มั่นใจได้ว่าระบบควบคุมแบบเรียลไทม์และมีประสิทธิภาพสูง ตอบสนองต่อการเปลี่ยนแปลงใด ๆ ในระบบทดสอบได้ทันท่วงทีและรวดเร็ว และรับประกันความน่าเชื่อถือและความแม่นยำสูงของการควบคุมช่องอินพุตทั้งหมดมี ADC ความละเอียด 24 บิต การออกแบบฮาร์ดแวร์ที่มีสัญญาณรบกวนต่ำ และตัวกรองลบรอยหยักแบบแอนะล็อกและดิจิทัลในตัว ทำให้มั่นใจได้ถึงความแม่นยำสูงในการวิเคราะห์
ข.ใช้งานง่าย
ซอฟต์แวร์แอปพลิเคชันที่ใช้ Windows นั้นใช้งานง่ายและมีฟังก์ชันเสริมมากมายวิซาร์ดอัตโนมัติอันทรงพลังของระบบและฟังก์ชันสร้างรายงานการทดสอบอัตโนมัติทำให้งานทดสอบที่ซ้ำซากและน่าเบื่อง่ายขึ้นพารามิเตอร์การทดสอบมีมากมายและเข้มงวด และอินเทอร์เฟซ USB2.0 ทำให้เชื่อมต่อกับคอมพิวเตอร์ได้อย่างใกล้ชิดและสอดคล้องกันมากขึ้น
C คุณสมบัติอันทรงพลังและความยืดหยุ่น
Vibration Controller แพลตฟอร์มควบคุมการสั่นสะเทือนอันทรงพลังที่สามารถทำงานที่ซับซ้อนหลายอย่างให้สำเร็จได้บนแพลตฟอร์มฮาร์ดแวร์เดียวกัน การกำหนดค่าซอฟต์แวร์แอปพลิเคชันที่แตกต่างกัน สามารถทำการวิเคราะห์ที่หลากหลาย เพื่อตอบสนองความต้องการในการวิเคราะห์ทดสอบที่แตกต่างกันของคุณคอนโทรลเลอร์ใช้การออกแบบโมดูลาร์ ซึ่งสามารถกำหนดค่าฮาร์ดแวร์และซอฟต์แวร์ที่เกี่ยวข้องตามความต้องการของผู้ใช้ที่แตกต่างกันเพื่อตอบสนองความต้องการที่แตกต่างกันของผู้ใช้
