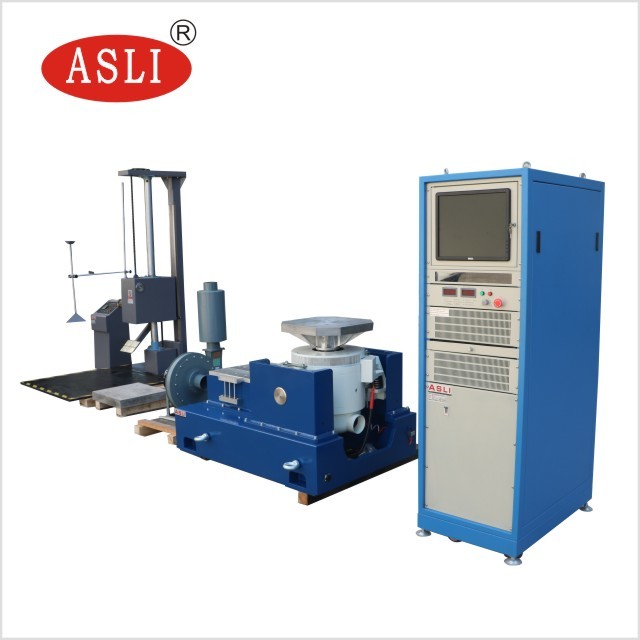

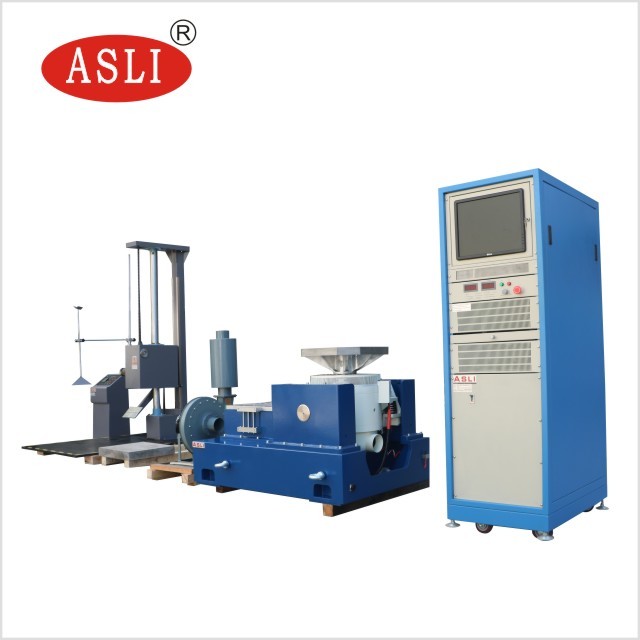

Electrodynamic Vibration Shaker: ทดสอบแผงวงจร, เครื่องบิน, เรือ, จรวด, ขีปนาวุธ, รถยนต์, เครื่องใช้ไฟฟ้า
Product Details
| ระบบควบคุม: | การควบคุมดิจิตอล | ระบบทำความเย็น: | ระบายความร้อนด้วยอากาศ |
|---|---|---|---|
| มิติ: | 500 มม. x 500 มม. x 500 มม | ช่วงความถี่: | 10 เฮิรตซ์ - 2000 เฮิรตซ์ |
| วัสดุ: | อลูมิเนียมอัลลอยด์ | ความเร่งสูงสุด: | 100 กรัม |
| การกระจัดสูงสุด: | 2.5 มม. | แรงสูงสุด: | 1,000 น |
| ช่วงเวลาสูงสุด: | 200 นิวตันเมตร | ความเร็วสูงสุด: | 100 มม./วินาที |
| แบบอย่าง: | XYZ-123 | ชื่อ: | เครื่องสั่นแบบสั่นสะเทือนด้วยไฟฟ้า |
| พลัง: | 3 กิโลวัตต์ | แรงดันไฟฟ้า: | 220 โวลต์ |
| น้ำหนัก: | 200 กก. | ||
| เน้น |
Electrodynamic Vibration Shaker แผงวงจรทดสอบ,2.5mm Vibration Shaker,200 Nm Electrodynamic Vibration Shaker |
||
Product Description
เครื่องสั่นสะเทือนแบบแม่เหล็กไฟฟ้าได้รับการออกแบบมาเพื่อกระตุ้นหรือกระแทกส่วนประกอบหรืออุปกรณ์เพื่อประเมินว่ามันตอบสนองอย่างไรในสภาพแวดล้อมจริง การทดสอบการสั่นสะเทือนมีการใช้งานที่หลากหลาย ครอบคลุมแผงวงจร เครื่องบิน เรือ จรวด ขีปนาวุธ รถยนต์ เครื่องใช้ในครัวเรือน และผลิตภัณฑ์อุตสาหกรรมอื่นๆ
บริษัท Van Code สามารถจัดหาโซลูชันการทดสอบแรงกระแทกที่สมบูรณ์แบบให้กับคุณ และพิสูจน์คุณภาพผลิตภัณฑ์ของคุณตามมาตรฐานระดับชาติและนานาชาติ เช่น GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC และ ASTM
ในการเลือกเครื่องกำเนิดการสั่นสะเทือนที่เหมาะสม จำเป็นต้องมีข้อมูลต่อไปนี้:
- เงื่อนไขการทดสอบที่บริษัทของคุณจัดหาให้
- ประเภทการทดสอบ: Sine sweep; Random
- ช่วงความถี่: 2–4000 Hz
- สูตร:
D = A / 0.002F²
F = M(kg) × A(g)
| โครงการ | คำอธิบายการกำหนดค่า | ปริมาณ |
|---|---|---|
| 1. ตัวเครื่องสั่นสะเทือน |

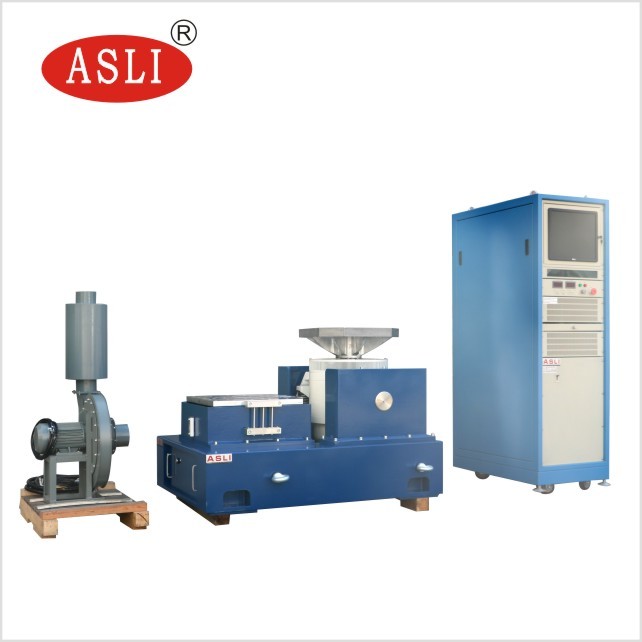

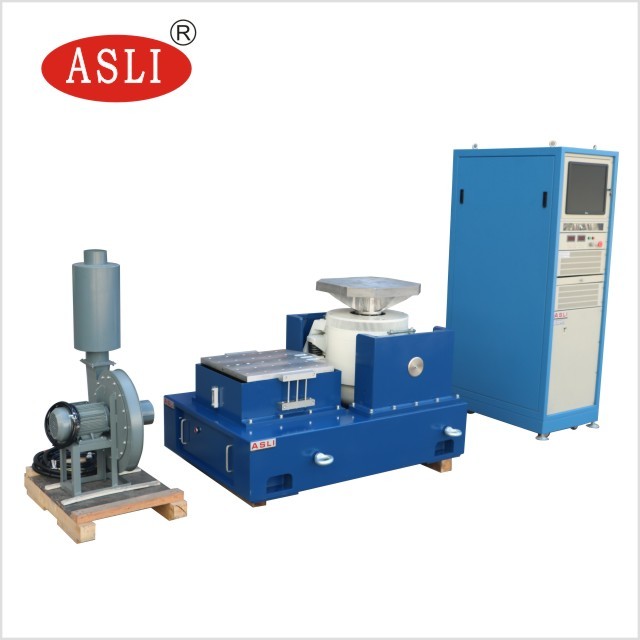

เครื่องกำเนิดแรงสั่นสะเทือนด้วยแม่เหล็กไฟฟ้า พัดลมระบายความร้อน (รวมถึงที่เก็บเสียง) VT0606 แท่นขยายแนวตั้ง 600 มม. × 600 มม. HT0606 แท่นเลื่อนฟิล์มน้ำมันแนวนอน 600 มม. × 600 มม. |
1 1 1 1 |
| 2. เครื่องขยายสัญญาณดิจิทัลแบบสวิตช์ |
เครื่องขยายสัญญาณ ระบบป้องกันเซอร์โว แหล่งจ่ายไฟภาคสนาม |
1 1 1 |
| 3. ตัวควบคุมการสั่นสะเทือนดิจิทัล |
โฮสต์ตัวควบคุมการสั่นสะเทือนดิจิทัล เซ็นเซอร์วัดความเร่งของระบบ คอมพิวเตอร์ควบคุม แผ่นดิสก์ติดตั้งซอฟต์แวร์ควบคุม |
1 1 1 1 |
| 4. อุปกรณ์เสริมแบบสุ่ม |
สายเคเบิลต่อขยายและท่อลม คู่มือการใช้งาน, รายงานการตรวจสอบ, ใบรับรองคุณสมบัติ, คู่มือการบำรุงรักษา, ฯลฯ เครื่องมือพิเศษที่แนบมา แท่งกดสั่นสะเทือน / ตัวจับยึดแท่งกด ถุงลมนิรภัยกันสะเทือน |
1 1 1 1 4 |
| แรงสั่นสะเทือนแบบไซน์สูงสุด | 300 Kg.f peak |
| แรงสั่นสะเทือนแบบสุ่มสูงสุด | 300 Kg.f r.m.s |
| แรงกระแทกสูงสุด | 600 Kg.f peak |
| ช่วงความถี่ | 1–3500 Hz |
| การกระจัดสูงสุด | 24 มม. p-p |
| ความเร็วสูงสุด | 1.6 ม./วินาที |
| ความเร่งสูงสุด | 100 G (980 ม./วินาที²) |
| โหลดสูงสุด | 100 กก. |
| ความถี่แยกการสั่นสะเทือน | 2.5 Hz |
| เส้นผ่านศูนย์กลางของวงกลมเคลื่อนที่ | Ø 150 มม. |
| คุณภาพวงกลมไดนามิก | 3 กก. |
| สกรูโต๊ะทำงาน | 13 × M8 |
| การรั่วไหลของแม่เหล็ก | < 10 เกาส์ |
| ขนาดโต๊ะทำงาน | 750 มม. × 560 มม. × 670 มม. (โต๊ะทำงานแนวตั้ง) |
| น้ำหนักโต๊ะทำงาน | ประมาณ 560 กก. |
| กำลังขับ | 4 KVA |
| แรงดันไฟฟ้าขาออก | 110 V |
| กระแสไฟขาออก | 30 A |
| ขนาดเครื่อง | 720 มม. × 545 มม. × 1270 มม. |
| น้ำหนัก | 230 กก. |
| ฟังก์ชัน | อุณหภูมิ, แรงดันลม, การกระจัดเกิน, แรงดันเกิน, กระแสเกิน, แรงดันไฟฟ้าขาเข้าต่ำ, ความผิดพลาดภายนอก, แหล่งจ่ายไฟควบคุม, ความผิดพลาดเชิงตรรกะ, การขาดอินพุต, ฯลฯ |
| การกำหนดค่าฮาร์ดแวร์ | อินพุต 2 ช่อง, เอาต์พุต 1 ช่อง; Sine, random, typical impact, resonant training และ residence (อุปกรณ์เสริม) |
| คอมพิวเตอร์ควบคุม | คอมพิวเตอร์แบรนด์ดั้งเดิม, จอ LCD (รวมถึงคีย์บอร์ด / เมาส์แสง) |
| ซอฟต์แวร์ | การทำงานภาษาจีน / อังกฤษ; การวิเคราะห์โดเมนเวลาและโดเมนความถี่, แหล่งสัญญาณ, การวิเคราะห์ sine sweep, ฯลฯ; รายงานการทดสอบ WORD, การแสดงผลสัญญาณและข้อมูล, การจัดเก็บ, การตั้งค่าพารามิเตอร์การทดสอบและฟังก์ชันการวิเคราะห์ |
| ระบบปฏิบัติการ | Windows |
| ช่วงความถี่ | 1–12,000 Hz |
| ความไว | 50 mV/g |
| ช่วงอุณหภูมิ | −24 ถึง 250 °C |
| คุณภาพวัสดุ | Alufer |
| ขนาดโต๊ะทำงาน | 600 มม. × 600 มม. |
| ตำแหน่งรูยึด | ปลอกสกรูสแตนเลส M8, ทนทานต่อการสึกหรอในระยะยาว |
| ความถี่การใช้งานสูงสุด | Sinusoid 1000 Hz; Stochastic 2000 Hz |
| น้ำหนัก | 35 กก. |
| คุณภาพวัสดุ | Alufer |
| ขนาดโต๊ะทำงาน | 600 มม. × 600 มม. |
| ตำแหน่งรูยึด | ปลอกสกรูสแตนเลส M8, ทนทานต่อการสึกหรอในระยะยาว |
| ความถี่การใช้งานสูงสุด | Sinusoid 800 Hz; Stochastic 2000 Hz |
| น้ำหนัก | 35 กก. |
| กำลังพัดลม | 1.1 กิโลวัตต์ |
| อัตราการไหล | 1404 ลบ.ม./ชม. |
| แหล่งที่มา | 3 เฟส 380 V / 50 Hz, 15 KVA |
| ความต้านทานการต่อลงดิน | ≤ 4 Ω |
เครื่องสั่นสะเทือนติดตั้งขดลวดเคลื่อนที่ที่หล่อและกลึงด้วยมือ ระบบรองรับโหลดแบบนิวแมติกโฟโตอิเล็กทริก และไกด์แนวแกนแบบลูกปืนคู่ ไกด์แบบลูกปืนคู่เป็นฟังก์ชันพิเศษที่ช่วยลดการตัดขวางแบบไดนามิกแนวแกนและการหมุนระหว่างการทดสอบการสั่นสะเทือน ให้ความทนทานที่เหนือกว่า
โครงสร้างเส้นทางแม่เหล็กคู่ให้การรั่วไหลของแม่เหล็กต่ำและสนามแม่เหล็กที่สม่ำเสมอ
ใช้การเคลือบฟอสเฟตขั้นสูงและเทคโนโลยีสีรถยนต์ พื้นผิวแท่นทำงานมีความทนทานต่อการสึกหรอและป้องกันสนิมในระยะยาว
ใช้พัดลมเสียงรบกวนต่ำเพื่อปรับปรุงโครงสร้างช่องอากาศเข้าของแท่นทำงาน ขดลวดกระตุ้นใช้ท่ออากาศแบบรังผึ้ง และวงแหวนแม่เหล็กตรงกลางใช้ท่ออากาศแบบแยกชั้นคู่ การออกแบบท่ออากาศใหม่นี้ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
เครื่องขยายสัญญาณดิจิทัลแบบสวิตช์ซีรีส์ SA ใช้เทคโนโลยี MOSFET หรือ IGBT ที่เชื่อถือได้
- ความเสถียรและความน่าเชื่อถือสูง
- สอดคล้องกับข้อกำหนดมาตรฐาน "CE" ของสหภาพยุโรป
- ใช้เทคโนโลยีการมอดูเลตความกว้างพัลส์ความถี่ไซน์กับเครื่องขยายสัญญาณกำลังสูง
- ใช้หลักการทำงานของแหล่งจ่ายไฟแบบสวิตช์ บรรลุประสิทธิภาพการแปลงสูง
- ใช้เทคโนโลยีการแบ่งกระแสอัตโนมัติแบบอิเล็กทรอนิกส์
- ประสิทธิภาพความปลอดภัยที่ดี
ฟังก์ชันการป้องกันครอบคลุม รวมถึงแรงดันเกิน, แรงดันต่ำ, การขาดเฟส, ความล้มเหลวเชิงตรรกะ, โมดูลกำลังทำงาน, อุณหภูมิเกิน, กระแสเอาต์พุตเกิน, แรงดันเอาต์พุตเกิน, แหล่งจ่ายไฟขับ, การกระจัดเกินของตัวเครื่อง, อุณหภูมิของตัวเครื่อง, การเชื่อมต่อภายนอก และอื่นๆ
แท่นขยายมักใช้เป็นแท่นติดตั้งชิ้นงานที่ใหญ่ขึ้น ซึ่งอาจเป็นสี่เหลี่ยม วงกลม หรือปรับแต่งตามผู้ใช้ เพื่อลดคุณสมบัติไดนามิกของแท่นขยาย แท่นขยายทั้งหมดจะต้องได้รับการวิเคราะห์โดยการสร้างแบบจำลอง
ปรับตำแหน่งขดลวดเคลื่อนที่โดยอัตโนมัติเพื่อให้สมดุล ระบบปรับแนวอัตโนมัติช่วยให้แน่ใจว่าขดลวดเคลื่อนที่อยู่ตรงกลางเสมอระหว่างการโหลดและยกเลิกการโหลด

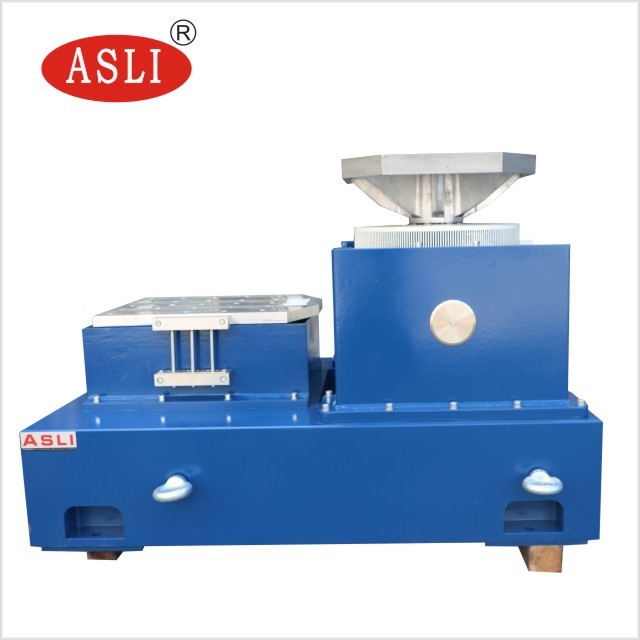

การออกแบบแท่นเลื่อนแนวนอนมีโมเมนต์พลิกคว่ำสูงและการจำกัดด้านข้าง แนวคิดการออกแบบนี้ ร่วมกับอุปกรณ์แท่นเลื่อนแนวนอนมาตรฐาน ให้ขีดจำกัดแรงบิดไดนามิกสูงในขณะที่ยังคงรักษาคุณสมบัติการหน่วงของฟิล์มน้ำมันนำทาง แท่นแนวนอนประกอบด้วยสเก็ตบอร์ด, ตัวเชื่อมต่อ, แผ่นหินแกรนิตธรรมชาติ, ฐานเลื่อนแนวนอน และแหล่งจ่ายน้ำมันอิสระ
ตัวควบคุมการสั่นสะเทือนใช้ระบบโครงสร้างแบบกระจายขั้นสูง และการควบคุมแบบวงปิดดำเนินการโดยโปรเซสเซอร์ DSP พีซีเป็นอิสระจากวงจรควบคุม ซึ่งรับประกันความเรียลไทม์และประสิทธิภาพสูงของระบบควบคุม สามารถตอบสนองต่อการเปลี่ยนแปลงใดๆ ในระบบทดสอบได้อย่างทันท่วงที และรับประกันความเสถียรและความแม่นยำสูงของการควบคุม ฮาร์ดแวร์ใช้โปรเซสเซอร์ DSP แบบจุดลอยตัว 32 บิตที่มีความถี่หลักสูงถึง 300 MHz, ADC / DAC ที่มีความละเอียด 24 บิต, การกรองดิจิทัลแบบจุดลอยตัวความแม่นยำสูง และเทคโนโลยีการออกแบบวงจรฮาร์ดแวร์ที่มีสัญญาณรบกวนต่ำ ช่วงไดนามิกการควบคุมแบบสุ่มของตัวควบคุมมากกว่า 90 dB และอัตราส่วนสัญญาณต่อสัญญาณรบกวนมากกว่า 100 dB
การควบคุมแบบวงปิดดำเนินการโดยโปรเซสเซอร์ DSP พีซีเป็นอิสระจากวงจรควบคุม รับประกันความเรียลไทม์และประสิทธิภาพสูงของระบบควบคุม การตอบสนองที่ทันท่วงทีและรวดเร็วต่อการเปลี่ยนแปลงใดๆ ในระบบทดสอบ และรับประกันความน่าเชื่อถือและความแม่นยำสูงของการควบคุม ช่องอินพุตทั้งหมดมีความละเอียด ADC 24 บิต, การออกแบบฮาร์ดแวร์ที่มีสัญญาณรบกวนต่ำ และตัวกรองป้องกันสัญญาณผิดพลาดแบบแอนะล็อกและดิจิทัลในตัว รับประกันความแม่นยำสูงของการวิเคราะห์ได้อย่างมีประสิทธิภาพ
ซอฟต์แวร์แอปพลิเคชันบน Windows ใช้งานง่ายและมีฟังก์ชันเสริมมากมาย ตัวช่วยอัตโนมัติอันทรงพลังของระบบและฟังก์ชันสร้างรายงานการทดสอบอัตโนมัติทำให้งานทดสอบที่ซ้ำซากและน่าเบื่อหน่ายง่ายขึ้น พารามิเตอร์การทดสอบมีความหลากหลายและเข้มงวด และอินเทอร์เฟซ USB 2.0 ทำให้การเชื่อมต่อกับคอมพิวเตอร์ราบรื่นและเชื่อถือได้มากขึ้น
ตัวควบคุมการสั่นสะเทือนเป็นแพลตฟอร์มควบคุมการสั่นสะเทือนที่ทรงพลังซึ่งสามารถทำงานที่ซับซ้อนได้หลายอย่าง บนแพลตฟอร์มฮาร์ดแวร์เดียวกัน การกำหนดค่าซอฟต์แวร์แอปพลิเคชันที่แตกต่างกันสามารถทำงานวิเคราะห์ได้หลากหลายเพื่อตอบสนองความต้องการการวิเคราะห์การทดสอบที่แตกต่างกันของคุณ ตัวควบคุมใช้การออกแบบแบบโมดูลาร์ ทำให้สามารถกำหนดค่าฮาร์ดแวร์และซอฟต์แวร์ที่สอดคล้องกันตามความต้องการของผู้ใช้ที่แตกต่างกัน
