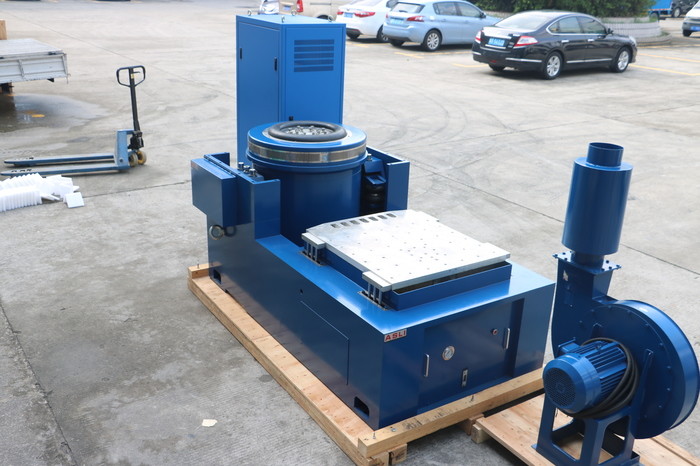

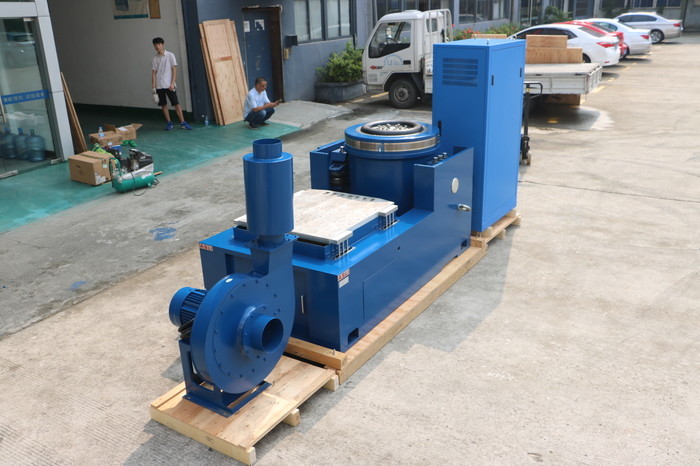

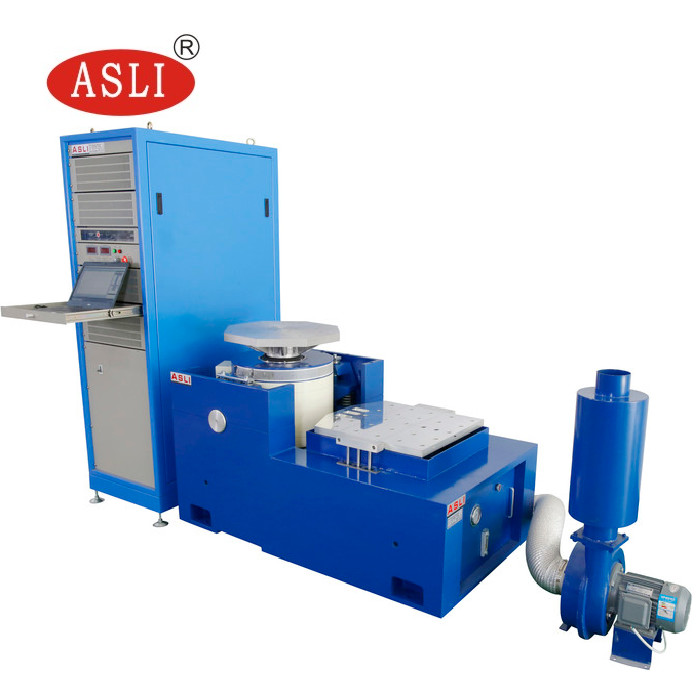

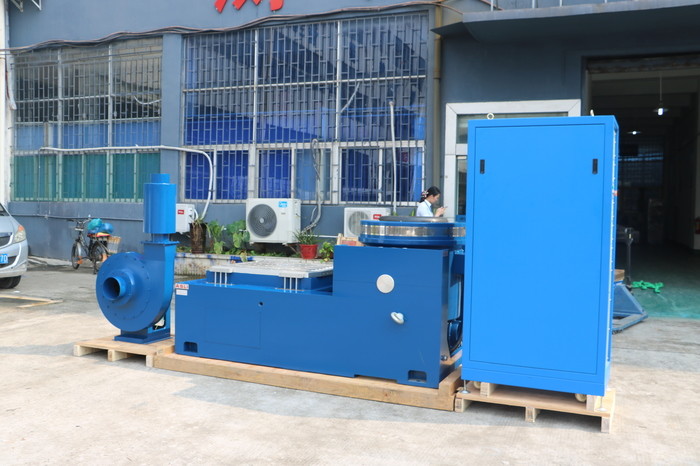

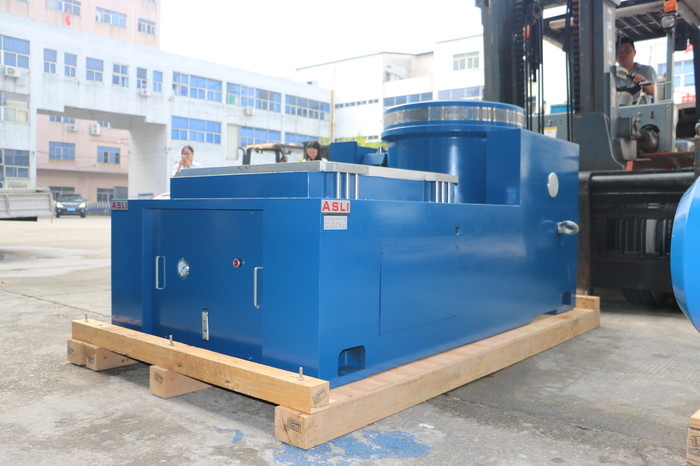

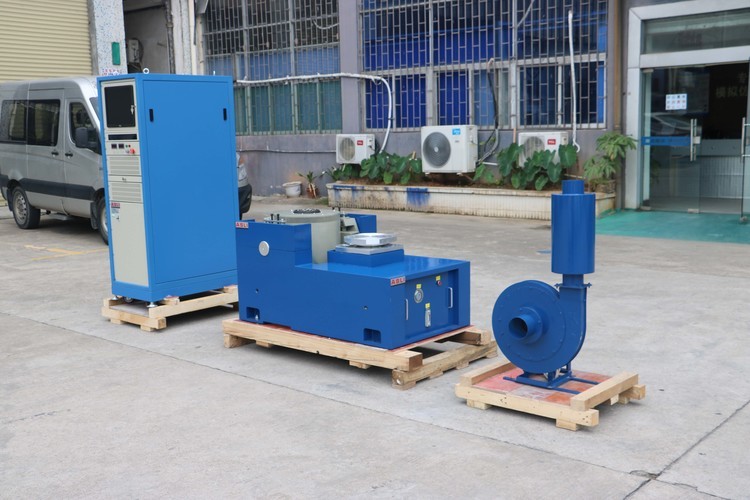

IEC61300-2-1 เครื่องทดสอบการสั่นสะเทือนทางไฟฟ้าพลศาสตร์แนวตั้งและแนวนอนความถี่สูง
Product Details
| แรงไซน์: | 3000N ~ 150000N | มิติ: | 730*550*650 มม. l*w*h หรือปรับแต่ง |
|---|---|---|---|
| ขนาดโต๊ะ: | 300*300มม | แอปพลิเคชัน: | อะไหล่รถยนต์ |
| พลัง: | AC380V, 3 เฟส 5 บรรทัด | ความเร็ว: | 1.8 ม./วินาที |
| ทิศทางการสั่นสะเทือน: | 3 แกน | มาตรฐานการทดสอบ: | IEC61300-2-1 |
| เน้น |
เครื่องทดสอบการสั่นสะเทือน 300x300mm,เครื่องทดสอบการสั่นสะเทือนแบบไฟฟ้า,เครื่องทดสอบการสั่นสะเทือน 3000N |
||
Product Description
เครื่องทดสอบการสั่นสะเทือน เป็นอุปกรณ์กลไกที่เชี่ยวชาญที่ใช้ในการทดสอบการสั่นสะเทือนบนวัสดุ, ส่วนประกอบและระบบต่างๆ It works by generating controlled mechanical vibrations that simulate environmental conditions and operational stresses that a product may encounter during its normal usage or during transportation and storage.
ฟังก์ชันหลักของเครื่องทดสอบสั่นคือการกําหนดความทนทานทางกล, ความสมบูรณ์แบบทางโครงสร้าง, และความน่าเชื่อถือของสินค้าภายใต้ช่วงความจุและความสั่นหลายอย่างเครื่องจะนําตัวอย่างทดสอบไปใช้กับแรงเข้าที่ความถี่และความขยายที่แตกต่างกัน และวัดการตอบสนองและพฤติกรรมของมันเพื่อประเมินคุณภาพและความปลอดภัยของผลิตภัณฑ์.
เครื่องทดสอบสั่นสามารถจําลองภาระไดนามิกหลายประเภท รวมถึงสั่นสะเทือนแบบสุ่ม, ซินูโซอิดล, และสั่นสะเทือนอุปกรณ์มักจะเป็นอิเล็กทรอมะกานิกะหรือไฮดรอลิก และประกอบด้วยโต๊ะสั่นหรือแพลตฟอร์ม, เครื่องสั่นหรือเครื่องขับเคลื่อน และระบบควบคุมที่ปรับสมาธิและควบคุมการสั่นสะเทือน
การใช้งานหลักของเครื่องทดสอบสั่นรวมการพัฒนาผลิตภัณฑ์ การควบคุมคุณภาพ และการทดสอบความสอดคล้อง โดยที่ผลิตภัณฑ์ต้องตรงกับมาตรฐานและกฎหมายเฉพาะเจาะจงเครื่องสามารถจําลองสภาพแวดล้อมที่แตกต่างกันรวมถึงอุณหภูมิ ความชื้น และความสูง ช่วยให้วิศวกรสามารถระบุความบกพร่องในการออกแบบ และปรับปรุงผลการผลิต
โดยรวมแล้ว the vibration test machine's function is to provide a reliable and repeatable means of testing product durability and performance under simulated real-world conditions and aid in improving product quality and safety.
- รุ่น:ES-1, ES-2, ES-3... ES-350
- อัตราแรงไซน์ (N):1,000 ถึง 3,500,000
- ความแรงสุ่ม (N):1,000 ถึง 3,500,000
- ระยะความถี่ (Hz):3 ถึง 3500
- การเร่งเฉพาะ (m/s2):400 ต่อ 1,000
- อัตราความเร็ว (m/s):1.2 ต่อ 18
- ความเร็วในการเคลื่อนที่ (p-p, mm):25 ถึง 51
- ขนาดสูงสุด การบรรทุก (kg):70 ต่อ 4500
- สายโค้ลเคลื่อนที่ (kg):2.5 ถึง 300
- ขนาดของสอยเคลื่อน (มม.):150 ถึง 870
- ภายในเบนจ์บรรทุกขนาดเล็กเพื่อทําความเร่งสูงขึ้นและความถี่ในการทํางาน, เพื่อปรับปรุงความสามารถในการบรรทุกและการทํางานของเบนจ์เครื่องจักรทั้ง.
- เบนจ์แนวราบและ เบนจ์สั่นสะเทือนเป็นแบบอินทิกรัล มีโครงสร้างที่สมบูรณ์แบบ สะดวกสบายในการติดตั้งและปรับ
- เส้นทางความดันสแตติก รูปทรง V มีความสามารถในการทนต่อความชันและความทนต่อการบกพร่อง
- ปั๊มน้ํามันที่ติดตั้ง โครงสร้างดีและใช้งานง่าย
| รุ่น | ขนาดของเตียง (มม.) | ระยะความถี่ (Hz) | น้ําหนักของชิ้นส่วนเคลื่อนที่ (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800×800×45 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT ยกตั้งขยายเบนจ์และกําหนด clamps, ความแม่นยําคํานวณ, การออกแบบละเอียด, เพื่อให้แน่ใจว่าลูกค้าได้รับการทํางานที่ดีที่สุดตามที่สมบูรณ์แบบ
| รุ่น | น้ําหนัก (kg) | ความถี่สูงสุด (Hz) | ขนาดของเตียง |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (บานกลม) | 220 | 350 | Φ1200 |
