Electrodynamic Shaker แนวตั้งและแนวนอนที่มีมาตรฐาน Jis D1601
Product Details
| ตรงตามมาตรฐาน: | จิส D1601 | สถานที่กำเนิด: | กวางตุ้ง, จีน |
|---|---|---|---|
| พลัง: | อิเล็กทรอนิกส์ | แอปพลิเคชัน: | ชิ้นส่วนรถยนต์ |
| การสั่นสะเทือน: | แนวตั้งและแนวนอน | แรงสั่นสะเทือน: | ปรับแต่ง |
| ขนาดตาราง: | ปรับแต่ง | โหลดสูงสุด: | 750กก |
| เน้น |
Electrodynamic Shaker 4000Hz,750kg Electrodynamic Shaker,Jis D1601 เครื่องเขย่าแบบสั่นสะเทือนด้วยไฟฟ้า |
||
Product Description

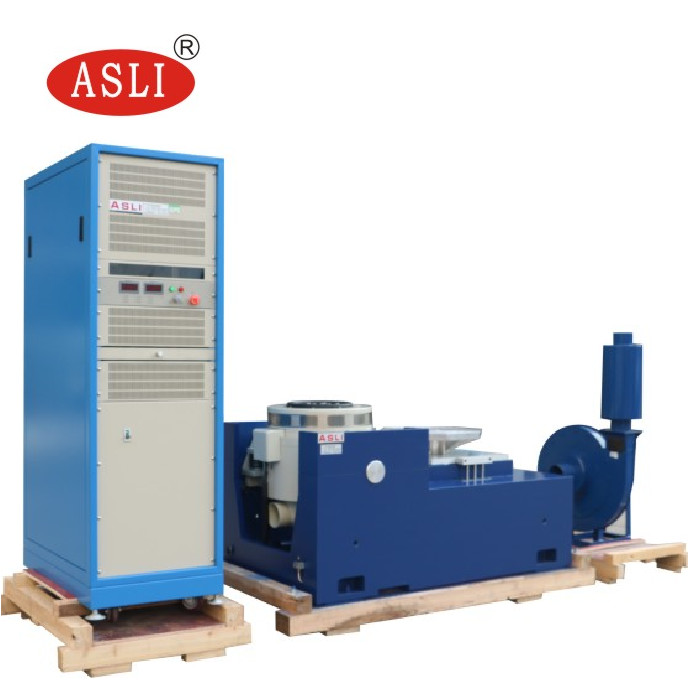

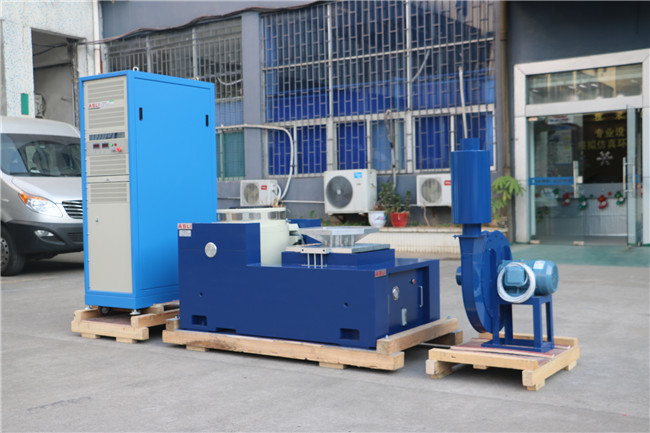

- การออกแบบเครื่องเขย่าไฟฟ้าแบบระบายความร้อนด้วยอากาศ
- ตัวควบคุมการสั่นสะเทือนและเครื่องขยายเสียงรวมอยู่ในตู้เดียว
- ให้แรงสั่นสะเทือนแบบไซน์สูงสุด 2400 นิวตัน
- ความสามารถในการทดสอบ 3 แกน X, Y, Z
| แรงสั่นสะเทือนแบบไซน์สูงสุด | 5000 กก.แรงสูงสุด |
| แรงสั่นสะเทือนแบบสุ่มสูงสุด | 5000 กก.แรง r.m.s. |
| แรงสั่นสะเทือนแบบช็อกสูงสุด | 10000 กก.แรงสูงสุด |
| ช่วงความถี่ | DC ~ 4000 Hz |
| การกระจัดสูงสุด | 75 มม. p-p (ยอดถึงยอด) |
| ความเร็วสูงสุด | 1.8 ม./วินาที |
| ความเร่งสูงสุด | 100 G (980 ม./วินาที²) |
| ความถี่เรโซแนนซ์แรก | 3500 Hz |
| โหลดสูงสุด | 750 กก. |
| เส้นผ่านศูนย์กลางขดลวดเคลื่อนที่ (เส้นผ่านศูนย์กลางหน้าโต๊ะทำงาน) | 450 มม. |
| คุณภาพขดลวดเคลื่อนที่ | 50 กก. |
| สกรูหน้าโต๊ะ | 13 x M8 |
| การรั่วไหลของฟลักซ์แม่เหล็ก | < 10 เกาส์ |
| ขนาด | 800 มม. x 800 มม. x 800 มม. (เครื่องแนวตั้ง) |
| น้ำหนัก | ประมาณ 1500 กก. |
| ฟังก์ชัน | การป้องกันอุณหภูมิ, ความดันอากาศ, การกระจัด, แรงดันเกิน, กระแสเกิน, แรงดันไฟฟ้าขาเข้าต่ำ, ความผิดพลาดภายนอก, แหล่งจ่ายไฟควบคุม, ลอจิก และการป้อนข้อมูลที่ไม่เท่ากัน |
| การกำหนดค่าฮาร์ดแวร์ | อินพุต 2 ช่อง, อินพุต 1 ช่อง |
| คอมพิวเตอร์ควบคุม | คอมพิวเตอร์อุตสาหกรรมพร้อมจอ LCD (รวมแป้นพิมพ์และเมาส์แบบออปติคัล) |
| ซอฟต์แวร์ | อินเทอร์เฟซการทำงานภาษาจีน/อังกฤษ; การวิเคราะห์โดเมนเวลาและโดเมนความถี่; แหล่งสัญญาณ; การวิเคราะห์ความถี่แบบกวาดไซน์; การสร้างรายงานการทดสอบ WORD อัตโนมัติ; การแสดงผลสัญญาณและข้อมูล, การจัดเก็บ, การตั้งค่าพารามิเตอร์การทดสอบ และฟังก์ชันการวิเคราะห์ |
| ระบบปฏิบัติการ | Windows 2000 / XP |
| เซ็นเซอร์วัดความเร่ง B&W | โดเมนความถี่: 1–2000 Hz; ความไว: 50 mV/g; ช่วงอุณหภูมิ: −24 ถึง 250 °C |
| แหล่งไฟฟ้า | 3 เฟส, 380 V / 50 Hz |
| รุ่น | แรงไซน์พิกัด (N) | แรงสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | ความเร่งพิกัด (ม./วินาที²) | ความเร็วพิกัด (ม./วินาที) | การกระจัด p-p พิกัด (มม.) | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- การสั่นสะเทือนแบบไซน์ความถี่คงที่
- การสั่นสะเทือนแบบกวาด
- การสั่นสะเทือนแบบสุ่ม
- การกระแทกแบบคลาสสิก
- การทดสอบสภาพแวดล้อม
- การทดสอบการคัดกรองความเครียด
- การทดสอบการสั่นสะเทือน
- ติดตั้งง่าย — ผู้ใช้สามารถดำเนินการได้
- อินเทอร์เฟซผู้ใช้: หน้าจอสัมผัส LCD สำหรับโหมดท้องถิ่น และ PC-Windows (ผ่าน Ethernet) สำหรับโหมดระยะไกล
- โหมดท้องถิ่น: เริ่มการทดสอบที่กำหนดไว้ล่วงหน้าได้อย่างรวดเร็ว; สามารถจัดเก็บข้อกำหนดการทดสอบได้หลายสิบรายการ
- โหมดระยะไกล: การทำงานของระบบเต็มรูปแบบ รวมถึงการกำหนดการทดสอบ, การจัดเก็บข้อกำหนดการทดสอบ, การควบคุมการทดสอบ, การตรวจสอบข้อมูลการทดสอบ และการจัดทำเอกสาร
ระบบเครื่องเขย่าไฟฟ้าความถี่สูงส่วนใหญ่ใช้สำหรับการทดสอบสภาพแวดล้อมการสั่นสะเทือนและแรงกระแทกของผลิตภัณฑ์, การทดสอบการคัดกรองความเครียดจากสภาพแวดล้อม และการทดสอบความน่าเชื่อถือ เครื่องทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าได้รับการออกแบบตามมาตรฐานที่เกี่ยวข้องกับแบตเตอรี่อย่างสมบูรณ์ โดยจำลองสภาวะการสั่นสะเทือนภายใต้พารามิเตอร์ที่กำหนด แบตเตอรี่หรือชุดแบตเตอรี่จะถูกยึดเข้ากับโต๊ะสั่นและ subjected to vibration along three mutually perpendicular directions at prescribed frequency, acceleration, and displacement. แบตเตอรี่ต้องไม่รั่ว, สูญเสียความจุ, แตก, ติดไฟ หรือระเบิดระหว่างการทดสอบ
ขอบเขตการใช้งานของการทดสอบการสั่นสะเทือนนั้นกว้างขวางมาก ครอบคลุมแผงวงจร, แบตเตอรี่, เครื่องบิน, เรือ, จรวด, ขีปนาวุธ, รถยนต์, เครื่องใช้ในบ้าน และผลิตภัณฑ์อุตสาหกรรมอื่นๆ
หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับเครื่องเขย่าไฟฟ้าความถี่สูงแนวตั้งและแนวนอนตามมาตรฐาน JIS D1601 โปรดอย่าลังเลที่จะติดต่อเรา
