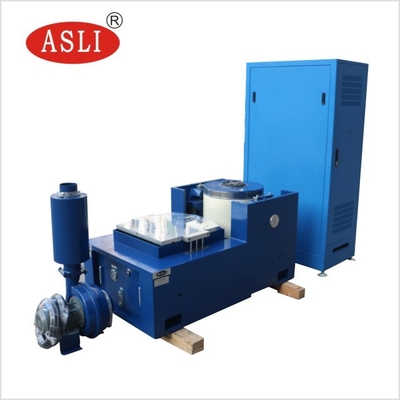

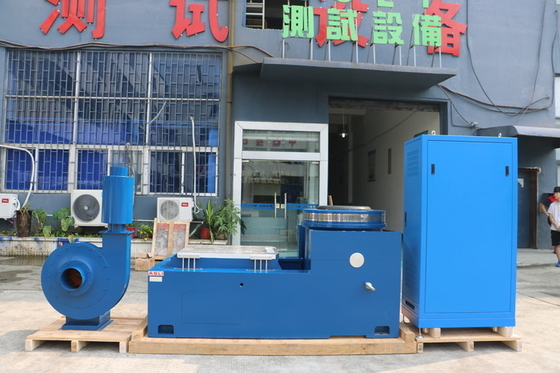

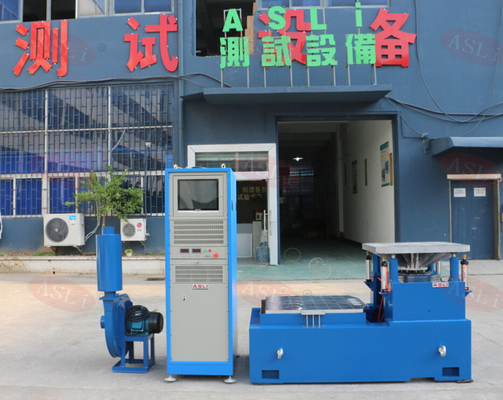

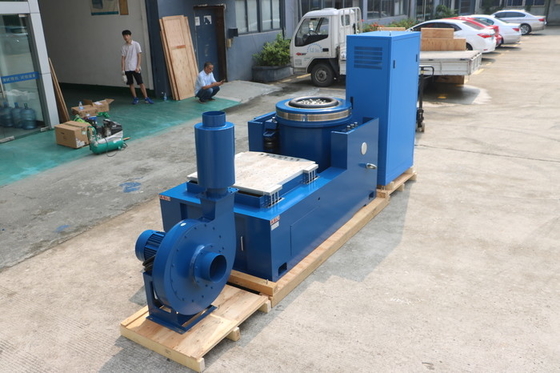

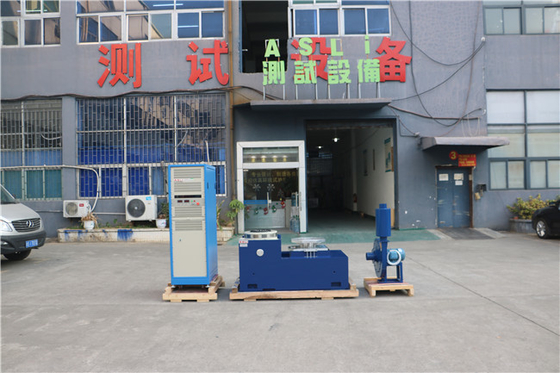

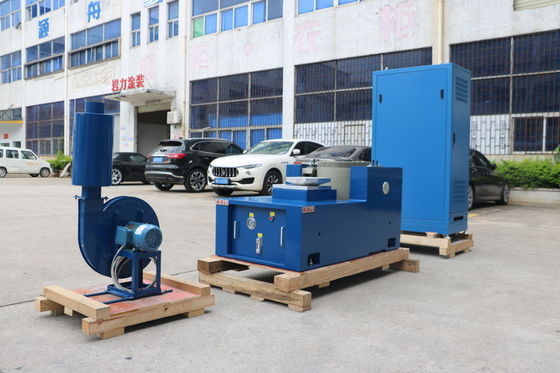

3 Axis แรงขนาดใหญ่ Electrodynamic Vibrator Shaker โต๊ะสําหรับการทดสอบการสั่นสะเทือน Sinusoidal
ระบบทดสอบสั่นสามารถตอบสนองมาตรฐานการทดสอบต่อไปนี้:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS เป็นต้น
การใช้งาน
เครื่องทดสอบสั่นระดับความถี่สูง / ระบบสกีเกอร์แนวตั้ง ใช้สําหรับมาตรฐานการทดสอบ IEC ISTA MIL STD ใช้ 'โครงสร้างวงจรแม่เหล็กคู่' 'วงกลมการกระทํากระดูกที่สร้างเอง'"การสนับสนุนในอากาศ" และ "หมุนม้วนและการนําทางเชิงเส้น""การแยก trunnion" เทคโนโลยีที่ทันสมัยที่ทันสมัยและเทคโนโลยีพิเศษ สามารถทําสําเร็จใน X, Y, Z สามแกนจะถูกสมบูรณ์ด้วยการทดสอบสเปคตรัมการตอบสนองกับแรงกระแทกแบบคลาสสิก (ครึ่ง - สายไซน์)ใช้ในด้านการป้องกันชาติ อาวุธ การบิน การบินอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องใช้ในบ้าน และสาขาอื่นๆ
ปริมาตรเทคนิค:
| ระบบนิยาม | |||
| รูปแบบระบบ | ES- 60 | ||
| ระยะความถี่: | 3 ~ 3500 | ||
| ความแข็งแรงระดับ | ซีนส์ N | 60000 | |
| อัตราสุ่ม N | 60000 | ||
| โชค N | 120000 | ||
| แอคซีสูงสุด | ไซน์ (m/s2) | 1000 | |
| อัตราสุ่ม (m/s2 rms) | 1000 | ||
| การกระแทก ((m/s2) | 2000 | ||
| ขนาดสูงสุด | ไซน์ (m/s2) | 1.8 | |
| การกระแทก ((m/s2) | 1.8 | ||
| สูงสุด Disp | การเดินทางสูงสุด mm (p-p) |
51 | |
| สายโค้ลเคลื่อน | 60กิโลกรัม | ||
| มิติของโค้ลเคลื่อน | กว้าง 40 มม. | ||
| ตารางตั้ง ขนาดที่กําหนดเอง | เลือกตามการทดสอบ | ||
| ขนาดโต๊ะแนวราบ ขนาดที่กําหนดเอง | ตัดตามการทดสอบ | ||
| ภาระสูงสุด: | 800กิโลกรัม | ||
| ชื่อ | ตารางสั่นสะเทือนบรรจุ / เครื่องทดสอบตารางสั่นสะเทือนสําหรับอะไหล่รถยนต์ | ||||||||
| รุ่น | อัตราแรงไซน์ (N) | ความแรงสุ่ม (N) | ระยะความถี่ (Hz) | ความเร็วเฉพาะ (m/s2) | ความเร็วเฉพาะ (m/s) | ความยืดหยุ่น (p-p) mm | ความจุสูงสุด (kg) | สายโค้ลเคลื่อนที่ (Kg) | ขนาดของสอยเคลื่อน (มม.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
