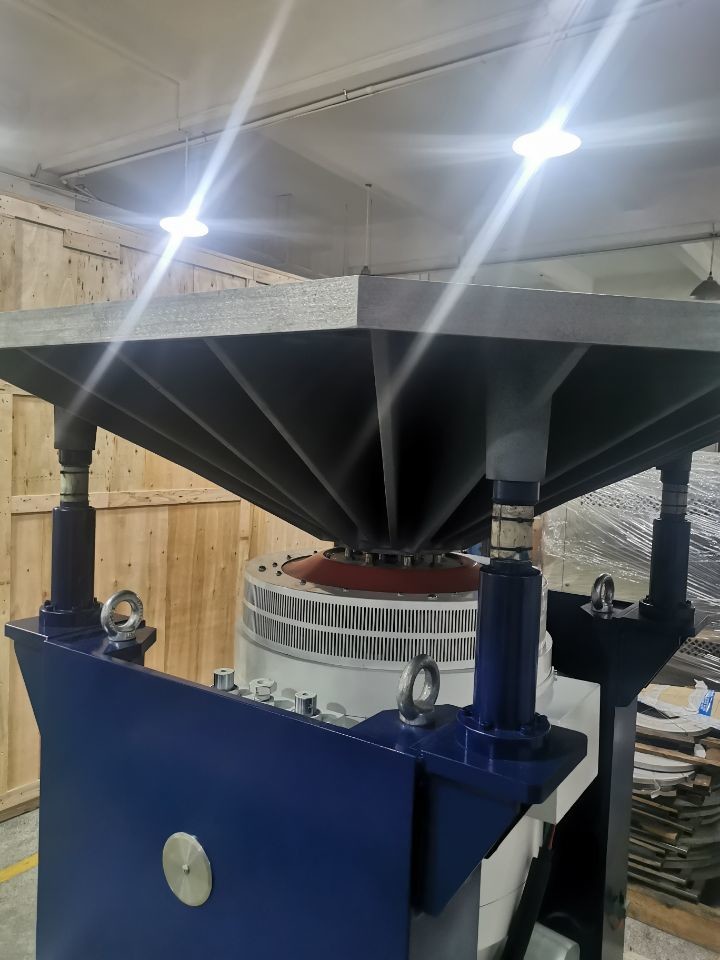

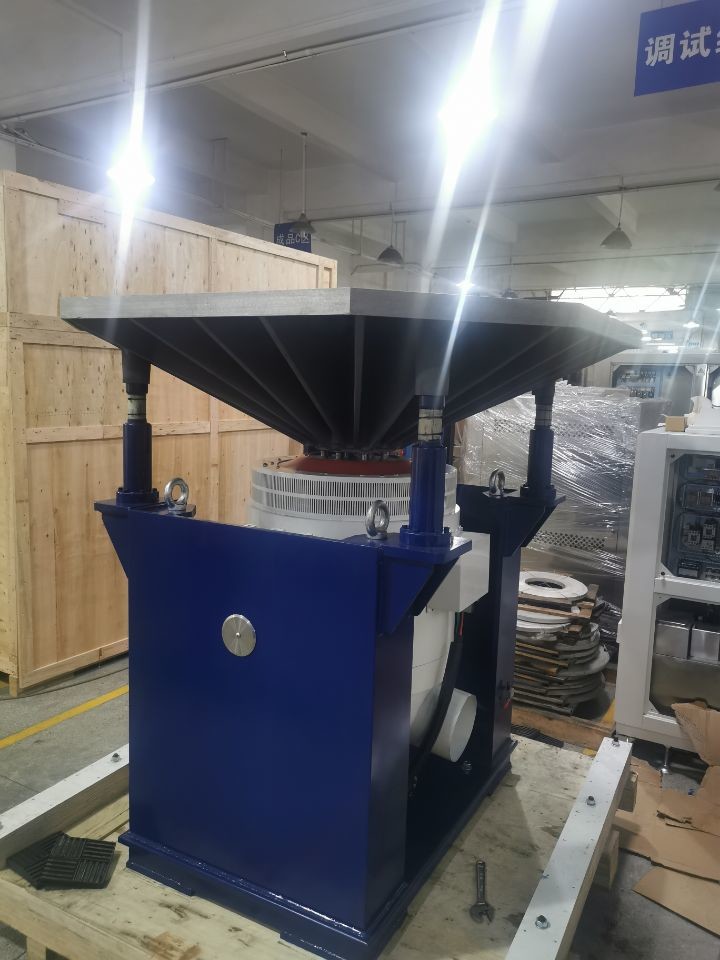

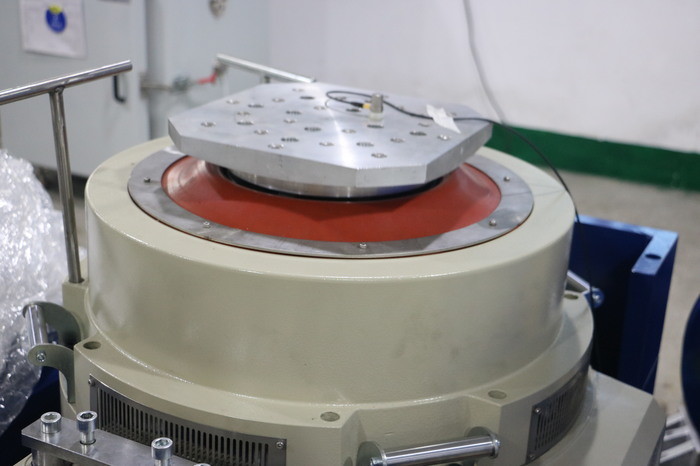

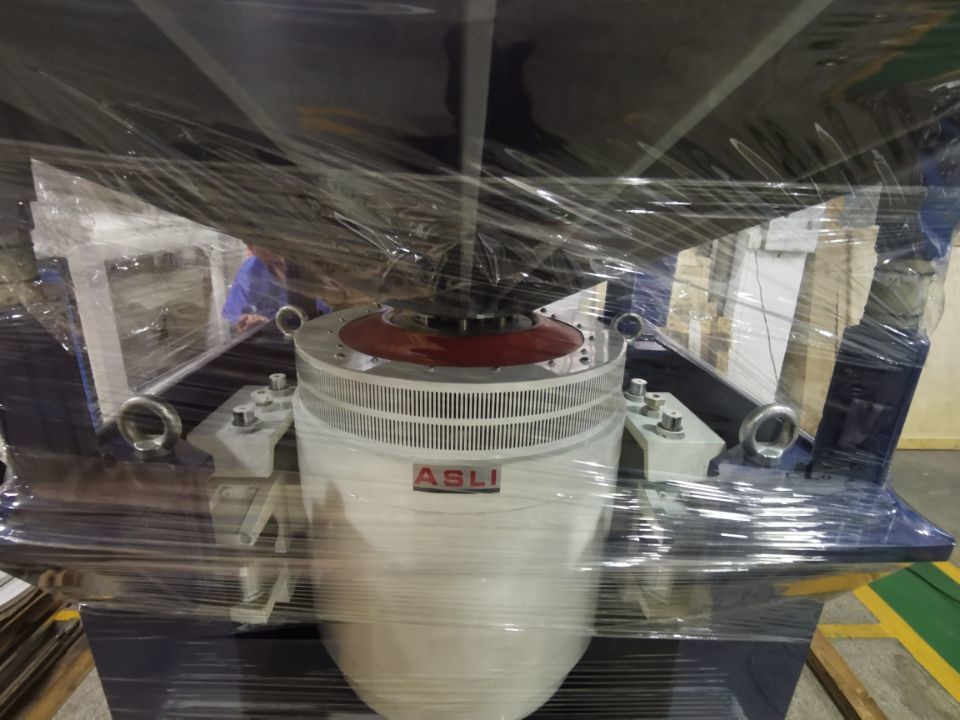

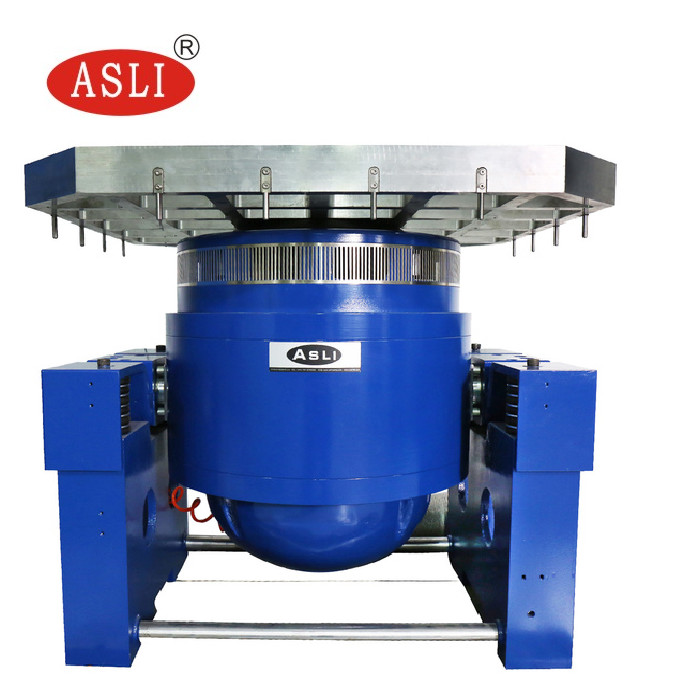

พบกับ Ista Standard Electrodynamic Shaker Vibrator สำหรับการทดสอบการต้านทานการสั่นสะเทือนแบบสุ่ม
Product Details
| แรงสั่นสะเทือน: | 1,000กก | ความถี่: | 5~3500เฮิร์ต |
|---|---|---|---|
| วัสดุตาราง: | อลูมิเนียมอัลลอยด์ | ทิศทางการสั่นสะเทือน: | การสั่นสะเทือนในแนวตั้ง |
| การทดสอบการสั่นสะเทือน: | ไซน์และสุ่ม | คอนโทรลเลอร์: | เวนโซ |
| การทำงาน: | การทดสอบความต้านทานการสั่นสะเทือนแบบสุ่ม | มาตรฐานการทดสอบ: | ไอสต้า |
| เน้น |
Ista Standard Electrodynamic Shaker,การทดสอบความต้านทานการสั่นสะเทือนเครื่องปั่นไฟฟ้า,อุปกรณ์ทดสอบการสั่นสะเทือนแบบสุ่ม 3500hz |
||
Product Description
ในการทดสอบการสั่นสะเทือน โดยทั่วไปแล้วสัญญาณสุ่มจะต้องมีค่าสูงสุดเป็นสามเท่าของค่า RMS แรงที่เกิดจากตัวกระตุ้นจะถูกจำกัดโดยหลักจากผลกระทบความร้อนของกระแสไฟฟ้า นั่นคือ ค่า RMS ในขณะที่การจัดอันดับของเครื่องขยายเสียงจะได้รับอิทธิพลจากค่าสูงสุด
ดาวน์โหลดเอกสาร: อุปกรณ์ทดสอบการสั่นสะเทือน ES-10 (PDF)เครื่องทดสอบการสั่นสะเทือนความถี่สูงด้วยแม่เหล็กไฟฟ้าแบบไซน์และแบบสุ่มได้รับการออกแบบตามข้อกำหนดการทดสอบที่เกี่ยวข้องกับแบตเตอรี่อย่างสมบูรณ์ มันจำลองการทดสอบการสั่นสะเทือนของแบตเตอรี่ภายใต้เงื่อนไขที่กำหนด: แบตเตอรี่หรือชุดแบตเตอรี่จะถูกยึดเข้ากับแท่นสั่นและได้รับความถี่ ความเร่ง และการกระจัดที่กำหนดตามสามทิศทางที่ตั้งฉากกัน หลังจากทดสอบ ตัวอย่างแบตเตอรี่ไม่ควรมีการรั่วไหล สูญเสียความจุ แตก ไฟไหม้ หรือระเบิด
| รุ่น | แรงไซน์ที่กำหนด (N) | แรงสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | ความเร่งที่กำหนด (m/s²) | ความเร็วที่กำหนด (m/s) | การกระจัดที่กำหนด (p-p) มม. | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| เอาต์พุตเครื่องขยายเสียง | 30 kVA |
|---|---|
| SNR | >65 dB |
| แรงดันเอาต์พุตที่กำหนด | 120 Vrms |
| ขนาด (ยาว × กว้าง × สูง, ไม่ได้บรรจุ) | 800 × 900 × 2,100 มม. |
| ปริมาณลม | 0.46 m³/s |
|---|---|
| กำลังไฟ | 7.5 kW |
| เส้นผ่านศูนย์กลางท่อลม | 200 มม. |
| แรงดันลม | 8.8 kPa |
| การติดตั้ง | สามารถเชื่อมต่อกับเพดานได้ (โค้งงอได้สูงสุด 90° สองครั้ง, ระยะทางสูงสุด 20 ฟุต) |
- โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดี พร้อมความถี่เรโซแนนซ์แกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กสองวงจรพร้อมการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการจัดวางที่สมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งแกนโยกพร้อมความแข็งของตัวถังแบบตรงและแบบนำเข้า ให้ความสามารถในการรับน้ำหนักแบบเหวี่ยงสูง
- ฐานรองรับการแยกส่วนสำหรับใช้กับฮอร์โมน พร้อมการติดตั้งที่เคลื่อนย้ายได้สะดวก
- ระบบเคลื่อนที่ขั้นสูงช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงของวงกลมไดนามิก
- การออกแบบท่อลมใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งแบบสถิตและความแข็งแบบไดนามิกของลูกบอลเล็กๆ ที่รองรับช่วยเพิ่มความจุของแท่นสั่นและปรับปรุงประสิทธิภาพความถี่ต่ำ
เครื่องสั่นสะเทือนแบบไดนามิกไฟฟ้าที่ได้มาตรฐาน ISTA สำหรับการทดสอบความต้านทานการสั่นสะเทือนแบบสุ่ม สามารถใช้ร่วมกับตู้ทดสอบอุณหภูมิและความชื้นสำหรับการทดสอบสภาพแวดล้อมที่ครอบคลุมได้
Product Highlights
เครื่องเชคเกอร์ไฟฟ้าไดนามิกตามมาตรฐาน ISTA พร้อมการทดสอบไซน์/สุ่ม 5-3500Hz, แรง 1,000kgf, ตัวควบคุม VENZO และโต๊ะอะลูมิเนียมอัลลอยด์ มีวงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์ต่ำ และการระบายความร้อนที่มีประสิทธิภาพ มีโมเดลแบบกำหนดเองสูงถึง 100,000N เหมาะสำหรับการทดสอบความต้านทานการสั่นสะเทือนของแบตเตอรี่
