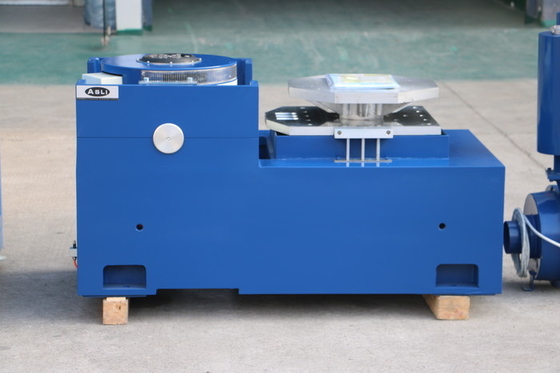

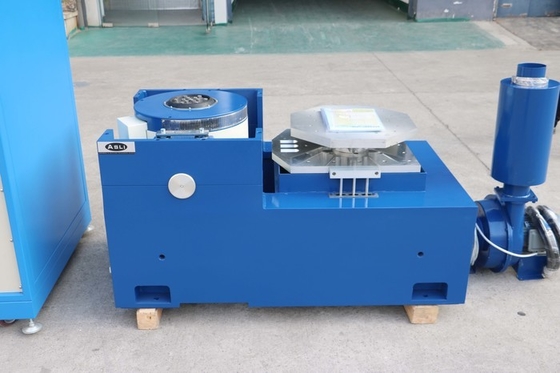

Electrodynamics ความถี่สูงประเภทระบบทดสอบเครื่องเขย่าความถี่สูง
Product Details
| แรงสั่นสะเทือน: | 6000N | ทิศทางการสั่นสะเทือน: | 3 แกน |
|---|---|---|---|
| น้ำหนักขดลวดเคลื่อนที่: | 6.5กก | การกระจัด: | 25มม |
| สูงสุด การเร่งความเร็ว: | 100ก | แอปพลิเคชัน: | ส่วนประกอบขนาดเล็ก |
| พิมพ์: | ประเภทไฟฟ้าพลศาสตร์ | ช่วงความถี่: | 5~2000Hz |
| เน้น |
SGS ระบบเขย่าสั่นสะเทือนด้วยไฟฟ้า,ระบบเขย่าสั่นสะเทือนด้วยไฟฟ้า 6000N,ระบบเขย่าสั่นสะเทือน 5hz |
||
Product Description
ระบบทดสอบการสั่นสะเทือนด้วยไฮดรอลิกประสิทธิภาพสูง ความถี่สูง ออกแบบมาสำหรับการใช้งานทดสอบแนวตั้ง แนวนอน หลายแกน หมุน และเสียง ระบบโต๊ะสลิปที่ออกแบบอย่างแม่นยำ แอคทูเอเตอร์ ตัวขยายหัว แหล่งจ่ายไฟไฮดรอลิก แบริ่ง ข้อต่อ และโต๊ะสั่นแบบบิด ให้ผลลัพธ์ที่เชื่อถือได้และทำซ้ำได้สำหรับโปรไฟล์การทดสอบที่เข้มงวด
ระบบเหล่านี้ยังมีให้สำหรับการตรวจสอบโดยบุคคลที่สามและข้อกำหนดการทดสอบการสั่นสะเทือนด้วยคลื่นแม่เหล็กไฟฟ้า
ดาวน์โหลดเอกสารสำหรับจัดเก็บ — ES-10 ระบบทดสอบการสั่นสะเทือนเชิงกล.pdf
| รุ่น | แรงสั่นซายน์สูงสุด (N) | แรงสั่นสุ่มสูงสุด (N) | ช่วงความถี่ (Hz) | อัตราเร่งสูงสุด (m/s²) | ความเร็วสูงสุด (m/s) | ระยะกระจัดสูงสุด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | คอยล์เคลื่อนที่ (กก.) | ขนาดคอยล์เคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
- ระบบรองรับที่แข็งแรงและการนำทางการเคลื่อนที่เชิงเส้นให้ความสามารถในการรับน้ำหนักที่แข็งแกร่ง ฟังก์ชันการนำทางที่ยอดเยี่ยม และความเสถียรสูง
- ถุงลมศูนย์กลางรับน้ำหนักที่มีความแข็งแบบสถิตสูงและความแข็งแบบไดนามิกต่ำ ให้ความสามารถในการรับน้ำหนักที่แข็งแกร่งและประสิทธิภาพที่สมบูรณ์แบบในการเปลี่ยนแปลงแอมพลิจูด
- การสลับกำลังไฟฟ้า Class D ประสิทธิภาพสูงพร้อมกระแสสูงสุด 3 ซิกมา รับประกันการใช้พลังงานต่ำและการบิดเบือนฮาร์มอนิกน้อยที่สุด
- การวินิจฉัยตนเองอย่างรวดเร็วพร้อมระบบล็อคนิรภัยเพื่อความน่าเชื่อถือด้านความปลอดภัยสูง
- อุปกรณ์แยกแรงสั่นสะเทือนด้วยถุงลมสำหรับแท่นสั่นช่วยขจัดความจำเป็นในการใช้ฐานรากเพิ่มเติม รับประกันการทำซ้ำคลื่นการสั่นที่สมบูรณ์แบบและการลดการส่งผ่านแรงสั่นสะเทือน
- มีแท่นขยายแนวนอนและแนวตั้งสำหรับแอปพลิเคชันที่แตกต่างกัน
- การทำงานของคอนโทรลเลอร์ที่เรียบง่าย
| รุ่น | ขนาดแท่น (มม.) | ช่วงความถี่ (Hz) | น้ำหนักชิ้นส่วนเคลื่อนที่ (กก.) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
หลักการทำงานของเครื่องกำเนิดการสั่นสะเทือนด้วยคลื่นแม่เหล็กไฟฟ้าคล้ายกับลำโพง โดยที่ตัวนำไฟฟ้าจะเคลื่อนที่ด้วยแรงแม่เหล็กไฟฟ้าในสนามแม่เหล็ก แรงที่ใช้เร่งชิ้นส่วนที่เคลื่อนที่เกิดจากสมดุลระหว่างกระแสขับและฟลักซ์แม่เหล็ก ดังนั้น การควบคุมกระแสขับจึงสามารถควบคุมเครื่องกำเนิดการสั่นสะเทือนได้
ระดับอัตราเร่งสูงสุดของเครื่องกำเนิดการสั่นสะเทือนด้วยคลื่นแม่เหล็กไฟฟ้าถูกกำหนดโดยกระแสสูงสุดและน้ำหนักบรรทุก ที่ความถี่ต่ำ ระยะกระจัดของชิ้นส่วนที่เคลื่อนที่จะถูกจำกัด ทำให้ไม่สามารถทำอัตราเร่งให้ถึงระดับสูงได้ ความถี่เรโซแนนซ์ขององค์ประกอบที่เคลื่อนที่ถูกตั้งค่าให้สูงกว่าขีดจำกัดบนของช่วงความถี่
ประสิทธิภาพของเครื่องกำเนิดการสั่นสะเทือนสามารถสะท้อนได้ด้วยแผนภูมิที่แสดงอัตราเร่งสูงสุดภายใต้ความถี่ต่างๆ การใช้กราฟล็อก-ล็อก ข้อจำกัดของระยะกระจัดสามารถแสดงได้ด้วยเส้นตรงที่มีความชัน 6 dB/octave
หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับระบบทดสอบเครื่องเขย่าไฟฟ้าความถี่สูง โปรดอย่าลังเลที่จะส่งคำถามของคุณ
