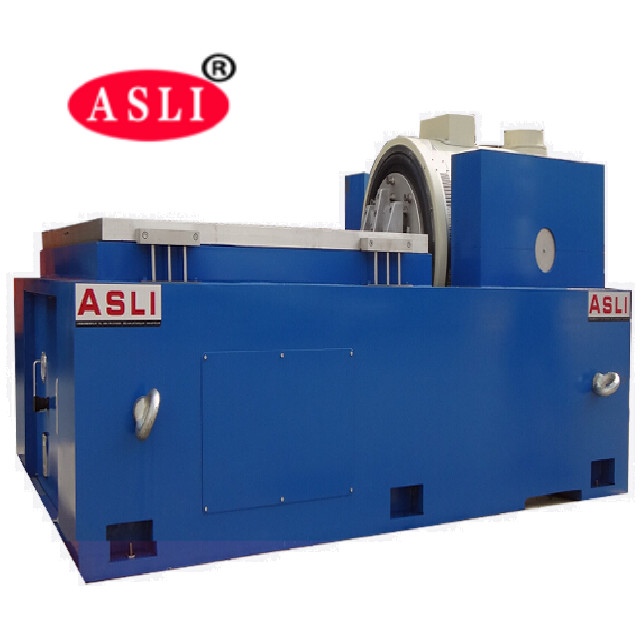

เครื่องทดสอบการสั่นสะเทือนจำลองการขนส่งความถี่สูง ISTA 2A
Product Details
| แรงสั่น: | 6000N | แอปพลิเคชัน: | แพ็คเกจ |
|---|---|---|---|
| ทิศทางการสั่นสะเทือน: | 3 แกน | มาตรฐานการทดสอบ: | อิสตา 2a |
| ความถี่: | 3~3500เฮิร์ต | การเร่งความเร็ว: | 100 กรัม |
| เน้น |
เครื่องทดสอบการสั่นสะเทือนจำลองการขนส่ง,เครื่องทดสอบการสั่นสะเทือน 2A,เครื่องทดสอบการสั่นสะเทือน ISTA |
||
Product Description
เครื่องทดสอบแรงสั่นสะเทือนจำลองการขนส่งความถี่สูง ISTA 2A ออกแบบมาสำหรับการทดสอบการตอบสนองต่อแรงสั่นสะเทือนที่ครอบคลุม หลังจากติดตั้ง ขั้นตอนแรกคือการทำการตรวจสอบการตอบสนองต่อแรงสั่นสะเทือนเพื่อยืนยันการทำงานของวัตถุทดสอบ และเพื่อตรวจสอบอิทธิพลของการสั่นพ้องในช่วงความถี่ทั้งหมด สำหรับการทดสอบทุกประเภท การสั่นพ้องจะถูกระบุด้วยการกวาดความถี่แบบไซน์
ระบบรองรับโหมดการทดสอบดังต่อไปนี้:
- แรงสั่นสะเทือนแบบไซน์ความถี่คงที่
- แรงสั่นสะเทือนแบบกวาดความถี่
- แรงสั่นสะเทือนแบบสุ่ม
- การกระแทกแบบคลาสสิก
ดาวน์โหลดเอกสารทางเทคนิคเพื่อจัดเก็บและอ้างอิง:
ดาวน์โหลดอุปกรณ์ทดสอบแรงสั่นสะเทือน ES-6 (PDF)- วิธีการตั้งค่า: เมนูภาษาจีนและภาษาอังกฤษพร้อมการทำงานผ่านคอมพิวเตอร์ โดยใช้ระบบตรวจสอบและควบคุมเฉพาะทาง ข้อมูลตลอดกระบวนการสามารถประมวลผลและส่งออกได้
- ฟังก์ชันการแสดงผล: การแสดงผลแบบไดนามิกของกราฟการทดสอบ ข้อมูลหลายช่องสัญญาณ และจำนวนข้อมูล
- เครื่องบันทึกกราฟ: การบันทึกข้อมูลการทดสอบแบบเรียลไทม์พร้อมการจับข้อมูลอัตโนมัติ ผลการทดสอบสามารถจัดเก็บและพิมพ์ได้
| รุ่น | แรงไซน์พิกัด (N) | แรงสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | อัตราเร่งพิกัด (m/s²) | ความเร็วพิกัด (m/s) | การกระจัดพิกัด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- ติดตั้งง่าย — ผู้ใช้สามารถดำเนินการได้เอง
- อินเทอร์เฟซผู้ใช้: หน้าจอสัมผัส LCD สำหรับโหมดท้องถิ่น และ PC-Windows (ผ่าน Ethernet) สำหรับโหมดระยะไกล
- โหมดท้องถิ่น: เริ่มการทดสอบที่กำหนดไว้ล่วงหน้าได้อย่างรวดเร็ว สามารถจัดเก็บข้อกำหนดการทดสอบได้หลายสิบรายการ
- โหมดระยะไกล: การทำงานของระบบเต็มรูปแบบ รวมถึงการกำหนดการทดสอบ การจัดเก็บข้อกำหนดการทดสอบลงใน MOSTAR การควบคุมการทดสอบ การตรวจสอบข้อมูลการทดสอบ และเอกสาร

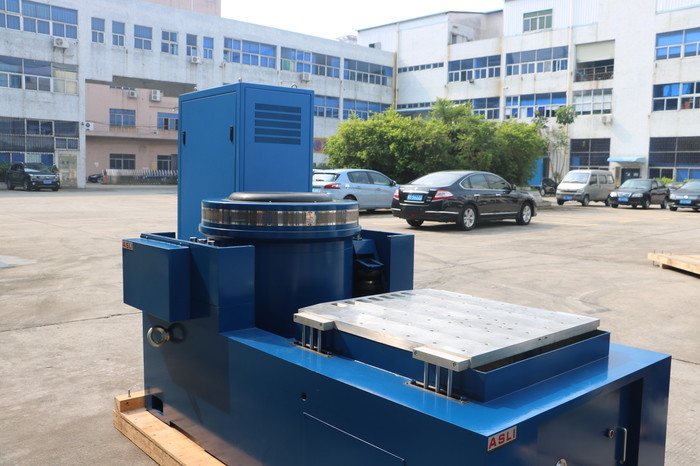

โต๊ะสั่นสะเทือนถูกผลิตขึ้นโดยใช้โครงสร้างวงจรแม่เหล็กคู่ วงแหวนการทำงานของโครงสร้างที่สร้างขึ้นเอง การรองรับอากาศ ตลับลูกปืนลูกกลิ้งและแนวแกนนำ และการแยกส่วนรองรับ เทคโนโลยีที่ทันสมัยและเฉพาะทางเหล่านี้ช่วยให้สามารถทำการทดสอบแรงสั่นสะเทือนแบบไซน์สามแกน X, Y และ Z และการทดสอบแรงสั่นสะเทือนแบบสุ่มบรอดแบนด์ รวมถึงการทดสอบพัลส์แบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อการกระแทก
- โครงสร้างขดลวดเคลื่อนที่ที่ออกแบบอย่างพิถีพิถันให้ความถี่เรโซแนนซ์แกนลำดับแรกสูงขึ้น
- อาร์มาเจอร์น้ำหนักเบาที่มีความแข็งสูง สามารถเข้าถึงความถี่ 4500 Hz
- การควบคุมสายเชื่อมต่อคอมพิวเตอร์สำหรับการจัดเก็บวัสดุทันที
- แผนภูมิควบคุมการแสดงผล
- การออกแบบความต้านทานต่ำและประสิทธิภาพสูง — ประสิทธิภาพสูงในต้นทุนต่ำ
- ความน่าเชื่อถือสูงพร้อมอัตราความผิดพลาดต่ำ
หากคุณมีคำถามหรือข้อกำหนดใดๆ เกี่ยวกับเครื่องทดสอบแรงสั่นสะเทือนจำลองการขนส่งความถี่สูง ISTA 2A โปรดอย่าลังเลที่จะส่งคำถามของคุณ
