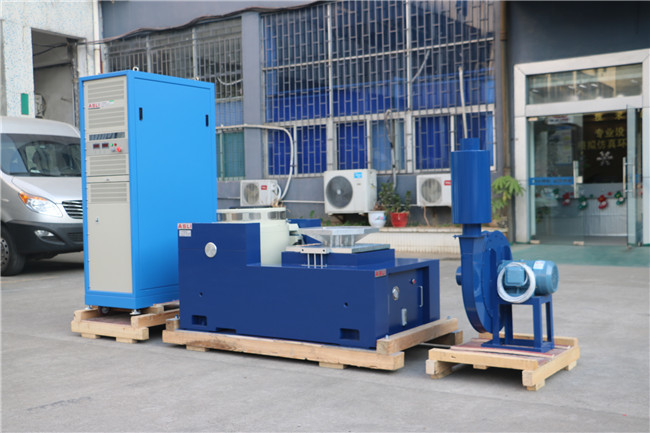

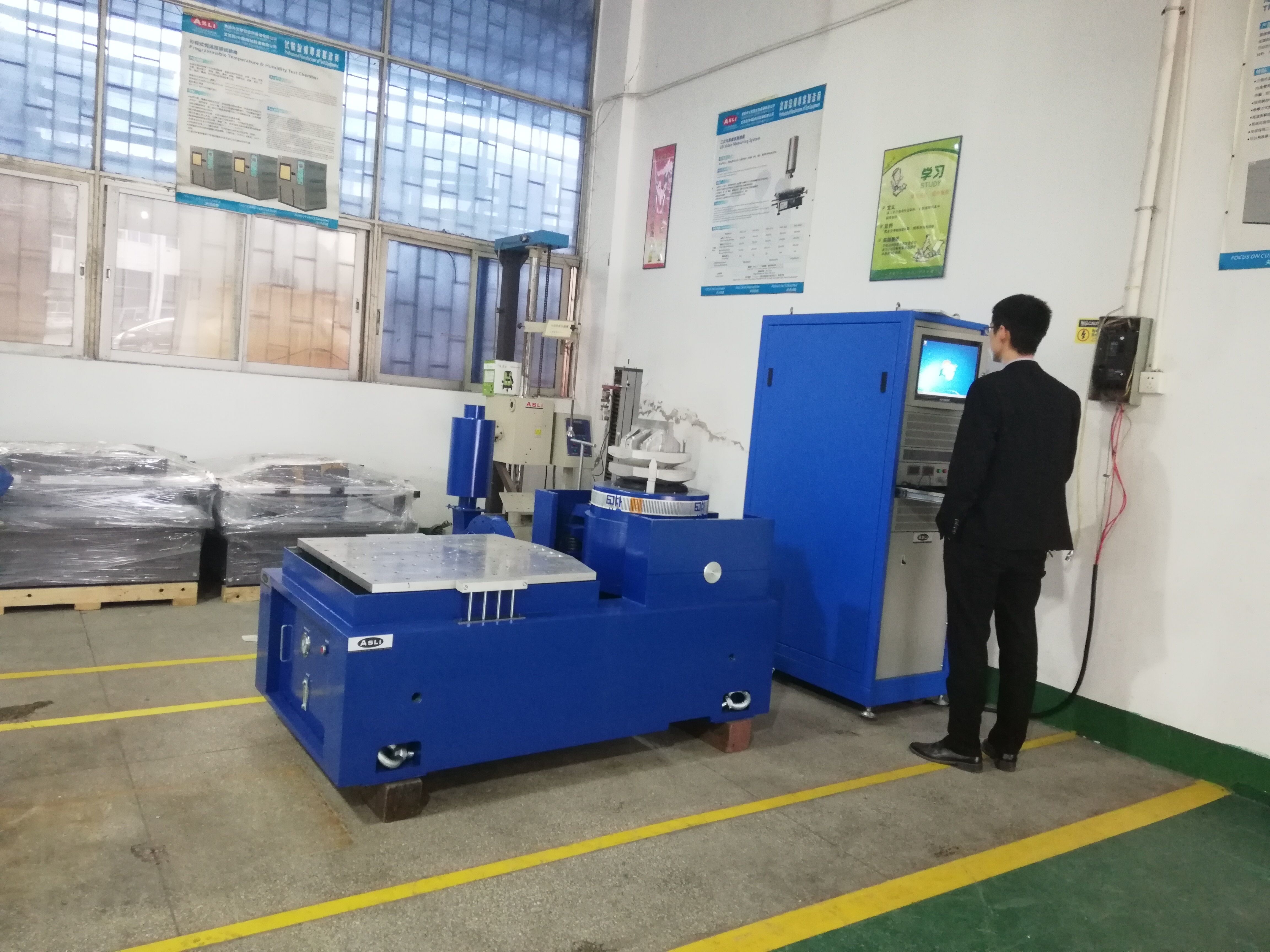

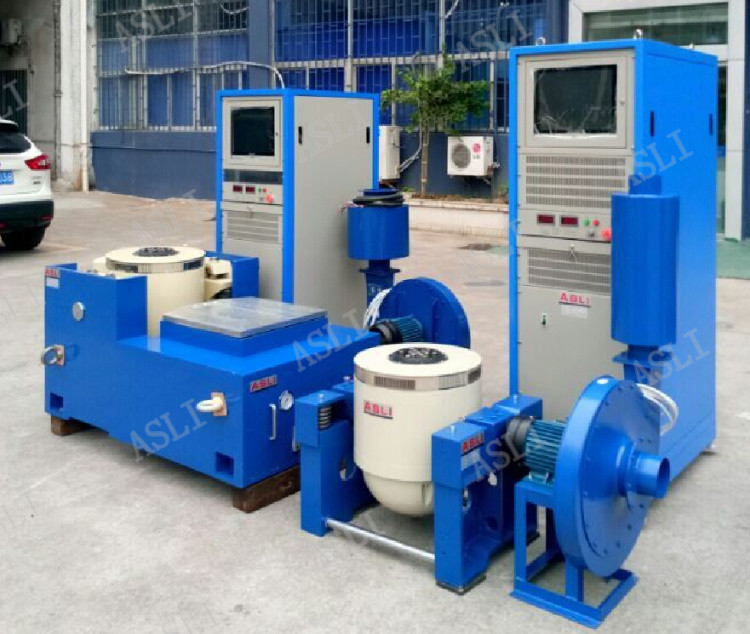

ระบบทดสอบการสั่นสะเทือนความถี่สูงด้วยแม่เหล็กไฟฟ้าสำหรับการวิจัยและพัฒนา
การวิจัยและพัฒนาการผลิตที่เป็นอิสระในอุตสาหกรรมเดียวกันสำหรับคุณภาพที่ยอดเยี่ยมประสิทธิภาพสูง การบำรุงรักษาและการสนับสนุนทางเทคนิค
พารามิเตอร์ทางเทคนิค:
| รุ่น |
แรงไซน์ที่กำหนด แรง (N) |
แรงสุ่มที่กำหนด แรง (N) |
ความถี่ ช่วง (Hz) |
อัตราเร่งที่กำหนด (m/s2) | ความเร็วที่กำหนด (m/s) |
การกระจัดที่กำหนด (p-p) มม. |
โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) |
ขนาดของ ขดลวดเคลื่อนที่ (มม.) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
การควบคุมหลายโหมด
โหมดไซน์, สุ่ม, ค้นหาและคงที่เรโซแนนซ์, การกระแทกทั่วไปและการจำลองการขับขี่
ความสามารถในการรับน้ำหนักที่แข็งแกร่ง
ถุงลมรับน้ำหนักส่วนกลางมีความแข็งแกร่งคงที่สูง ความแข็งแกร่งแบบไดนามิกต่ำ ความสามารถในการรับน้ำหนักที่แข็งแกร่ง และผลลัพธ์ที่ดีเมื่อแอมพลิจูดเปลี่ยนแปลง
การควบคุมการรบกวน
การออกแบบแม่เหล็กคู่ การรั่วไหลของฟลักซ์ และสนามแม่เหล็กที่สม่ำเสมอได้รับการแก้ไขเพื่อการรบกวนวงจรควบคุมสนามแม่เหล็กไฟฟ้าที่แข็งแกร่ง

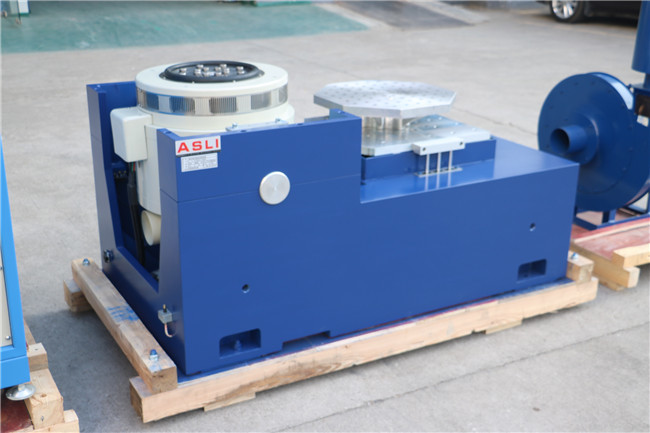

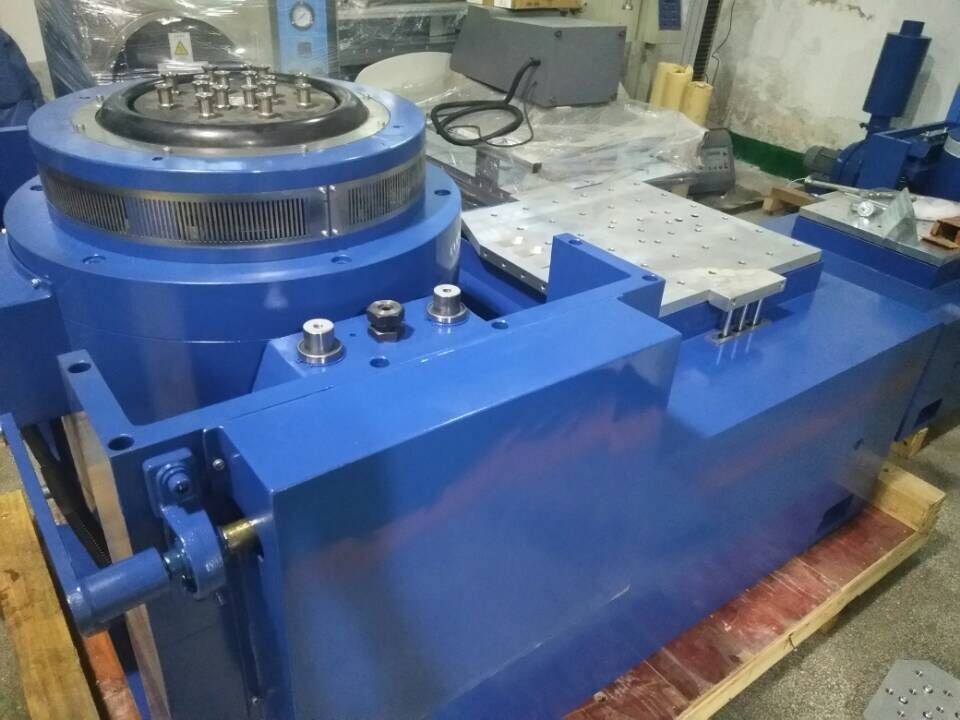

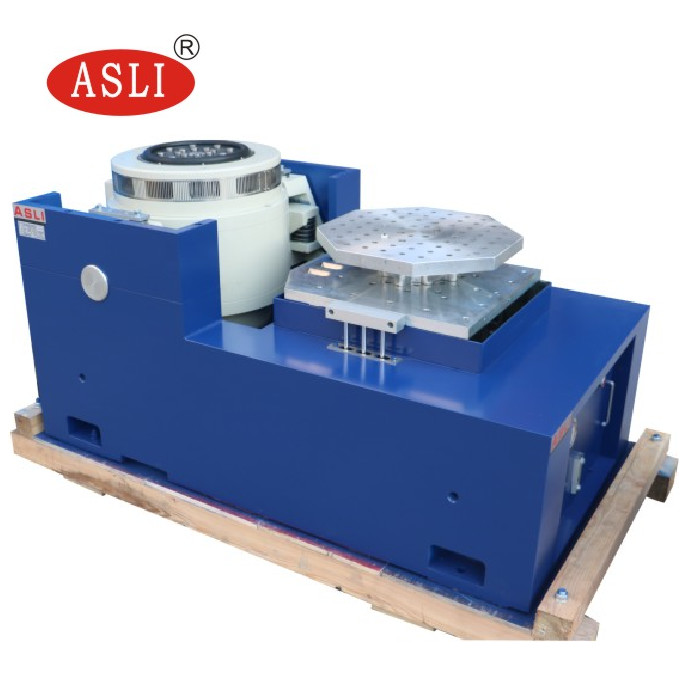

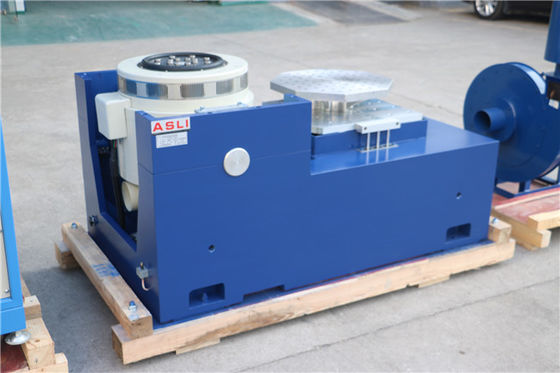

พารามิเตอร์ทางเทคนิคของตัวขยายแนวนอน:
| รุ่น | ขนาดแท่น (มม.) | ช่วงความถี่ (Hz) | น้ำหนักของชิ้นส่วนเคลื่อนที่ (กก.) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
พารามิเตอร์ทางเทคนิคของตัวขยายแนวตั้ง:
| รุ่น | น้ำหนัก (กก.) | ความถี่สูงสุด (Hz) | ขนาดแท่น |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
หากมีข้อสงสัยหรือความต้องการเกี่ยวกับระบบทดสอบการสั่นสะเทือนความถี่สูงด้วยแม่เหล็กไฟฟ้าสำหรับการวิจัยและพัฒนา โปรดติดต่อเราได้ตลอดเวลา
