ระบบทดสอบการสั่นสะเทือนความถี่สูง 2000hz สำหรับการทดสอบการสั่นสะเทือนไซน์
Product Details
| คลื่นสั่นสะเทือน: | ไซน์ | การใช้งาน: | แพ็คเกจ |
|---|---|---|---|
| การเร่งความเร็ว: | 100 กรัม | การย้าย: | 50 มม. |
| คอนโทรลเลอร์: | เวนโซ่ | ขนาดโต๊ะสลิป: | 500*500มม |
| ทิศทางการสั่นสะเทือน: | แกน XYZ | หน้าที่: | สุ่มช็อตไซน์ |
| ความถี่: | 2000Hz | ||
| เน้น |
ระบบทดสอบการสั่นสะเทือนไซน์,ระบบทดสอบการสั่นสะเทือน 180 กก.,การทดสอบการสั่นสะเทือนไซน์ 500x500 มม. |
||
Product Description
ระบบทดสอบการสั่นสะเทือนความถี่สูง 2000Hz ออกแบบมาสำหรับการทดสอบการสั่นสะเทือนแบบไซน์ที่แม่นยำ เครื่องทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้านี้ออกแบบมาให้สอดคล้องกับมาตรฐานการทดสอบที่เกี่ยวข้องกับแบตเตอรี่อย่างสมบูรณ์ โดยจำลองสภาวะการสั่นสะเทือนในโลกแห่งความเป็นจริงภายใต้พารามิเตอร์ที่ควบคุม ในระหว่างการทดสอบ แบตเตอรี่หรือชุดแบตเตอรี่จะถูกยึดเข้ากับโต๊ะสั่นอย่างแน่นหนาและได้รับความถี่ ความเร่ง และการกระจัดที่กำหนดตามแกนที่ตั้งฉากกันสามแกน แบตเตอรี่ต้องยังคงสภาพสมบูรณ์ตลอดเวลา — ไม่มีการรั่วไหล ไม่มีการสูญเสียฟังก์ชัน ไม่มีความเสียหายต่อโครงสร้าง และไม่มีความเสี่ยงต่อการเกิดไฟไหม้หรือการระเบิด
| รุ่น | แรงสั่นไซน์สูงสุด (N) | แรงสั่นสุ่มสูงสุด (N) | ช่วงความถี่ (Hz) | ความเร่งสูงสุด (m/s²) | ความเร็วสูงสุด (m/s) | ระยะกระจัดสูงสุด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์แกนสูง
- การออกแบบวงจรแม่เหล็กสองชั้นช่วยให้มั่นใจได้ถึงการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการจัดวางที่เป็นระเบียบ
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมแกนแข็งแบบตรงและนำเข้าเพื่อความแข็งแกร่งของตัวเครื่องแบบผสมผสานสำหรับความสามารถในการรับน้ำหนักแบบเยื้องศูนย์ที่ยอดเยี่ยม
- ฐานรองรับการแยกส่วนแบบ Trunnion สำหรับการใช้งานเฉพาะทาง พร้อมการติดตั้งที่เคลื่อนย้ายได้สะดวก
- ระบบเคลื่อนที่ขั้นสูงช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงของวงกลมไดนามิก
- การออกแบบท่อลมใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งแกร่งแบบสถิตและความแข็งแกร่งแบบไดนามิกของตลับลูกปืนบอลขนาดเล็กช่วยเพิ่มความสามารถในการรับน้ำหนักของโต๊ะสั่นและปรับปรุงประสิทธิภาพความถี่ต่ำ

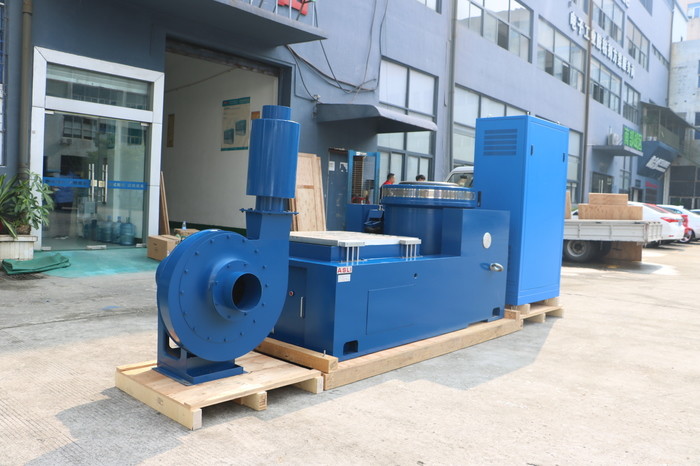

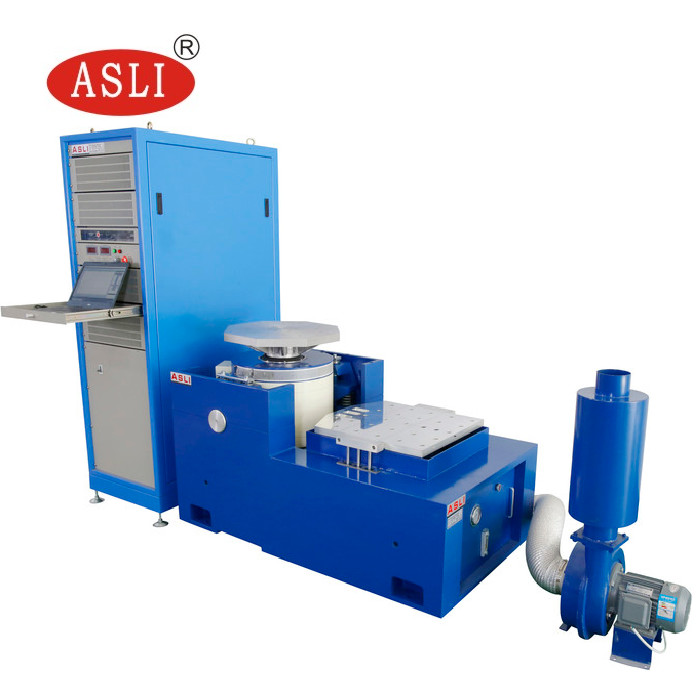

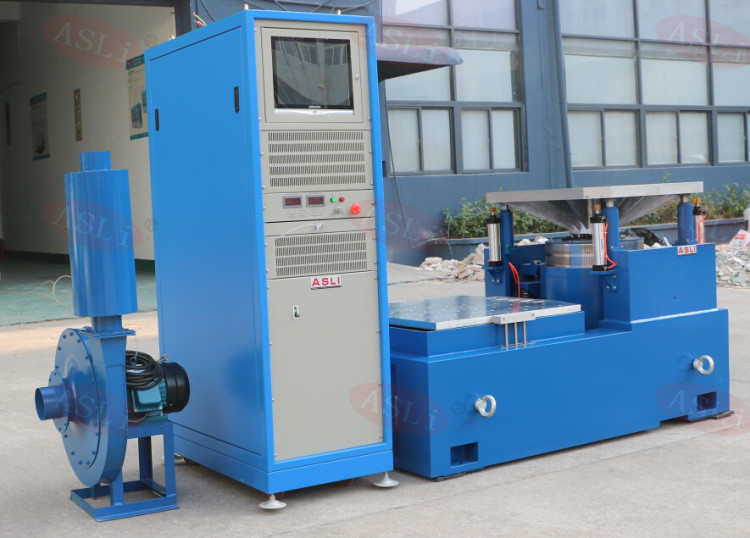

เครื่องทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าความถี่สูงประกอบด้วยส่วนประกอบดังต่อไปนี้:
- แท่นทดสอบการสั่นสะเทือน
- เครื่องขยายเสียง
- พัดลมระบายความร้อน

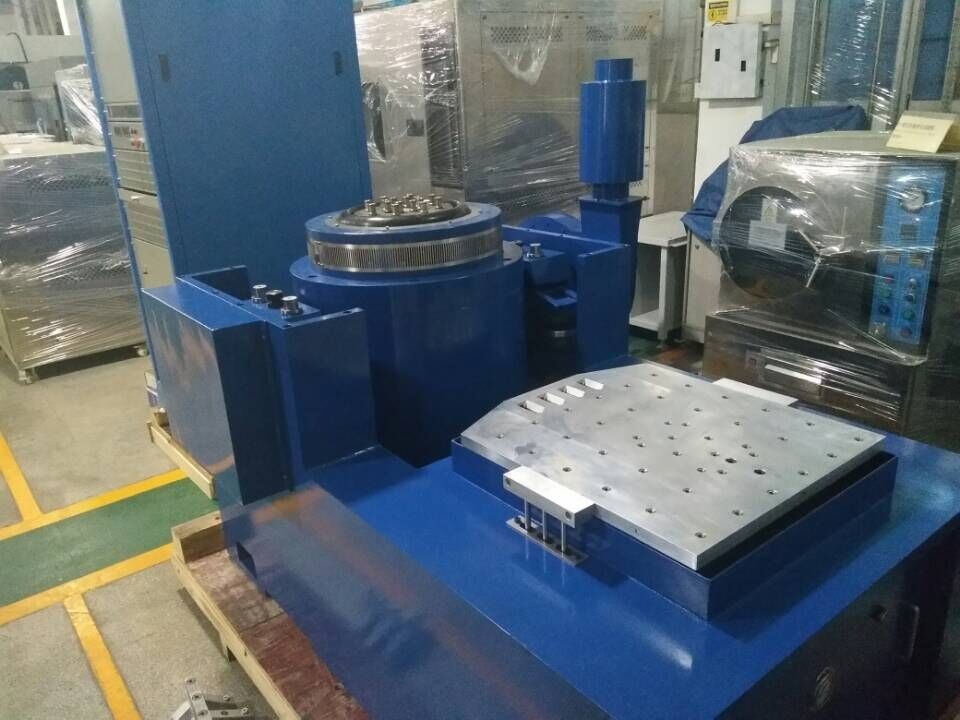

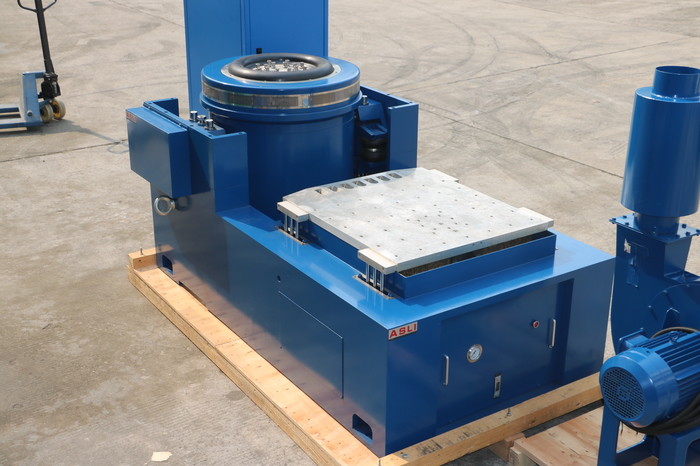

- โต๊ะสไลด์
- ตัวขยายแนวตั้ง
- ภายในแท่นรับน้ำหนักขนาดเล็กเพื่อให้ได้ความเร่งและความถี่ในการทำงานที่สูงขึ้น ปรับปรุงความสามารถในการรับน้ำหนักและประสิทธิภาพของแท่นเครื่องทั้งหมด
- แท่นแนวนอนและแท่นสั่นเป็นแบบรวม มีโครงสร้างสมบูรณ์และสะดวกในการติดตั้งและปรับแต่ง
- รางแรงดันสถิต รูปตัววี มีความสามารถในการต้านทานการเอียงและการรับน้ำหนักแบบเบี่ยงเบน
- ปั๊มน้ำมันในตัว โครงสร้างดี ใช้งานง่าย
VT vertical extended-bench และแคลมป์ที่ระบุได้รับการคำนวณอย่างแม่นยำและออกแบบอย่างพิถีพิถันเพื่อให้แน่ใจว่าลูกค้าจะได้รับประสิทธิภาพที่ดีที่สุดตามข้อกำหนดที่สมบูรณ์แบบ
หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับ ระบบทดสอบการสั่นสะเทือนความถี่สูง 2000Hz สำหรับการทดสอบการสั่นสะเทือนแบบไซน์ โปรดอย่าลังเลที่จะ ติดต่อเรา.
