หน่วยทดสอบสั่นสะเทือนความถี่สูง ES-30.pdf
ตารางเครื่องหวั่นความถี่สูงประเภทอิเล็กทรอนามิกส์สําหรับการทดสอบการสั่น
การใช้งาน:
โต๊ะกระบวนความถี่สูงประเภทอิเล็กทรอนามิกส์สําหรับการทดสอบสั่น ใช้เทคโนโลยีการปรับความกว้างของแรงกระแทกไซน์ของเครื่องกระตุ้นพลังงานดิจิตอลโดยใช้พลังงานสวิทช์ความถี่สูงของ MOSFET, ผ่านวงจรดิจิตอลเพื่อขยายและฟื้นฟูสัญญาณความดันต่ํา ที่เข้าโดยผู้ควบคุม, จากนั้นผลิตสัญญาณเดิมและขับเคลื่อนการเคลื่อนไหวตารางขยายของ tester สั่นส่วนหลักของเครื่องขยายพลังงานดิจิตอล: ระบบควบคุมด้านหน้า, โมดูลขยายพลังงาน, วงจรป้องกัน, ส่วนพลังงานและตู้ไฟฟ้า

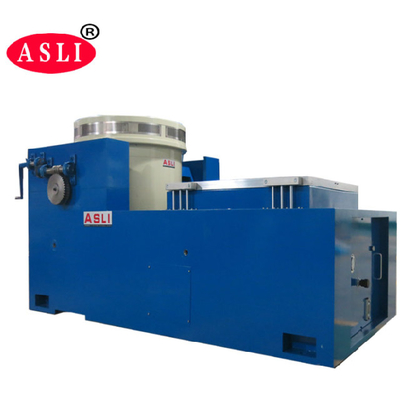

เครื่องทดสอบการสั่นสะเทือนชนิดไฟฟ้าแม่เหล็ก ลักษณะ:
1กระดูกวงกลมแบบไดนามิค ที่ออกแบบดี มีความถี่เสียงแกนที่สูงกว่า
2วงจรสองแม่เหล็ก การรั่วไหลของแม่เหล็กลดลง โครงสร้างคอมแพคต์และมีเหตุผล
3. Rocker Rod roller bearing ตรงและนําเข้าoriented ประกอบร่างกายความแข็ง orientation, ความสามารถภาระ eccentric
4. รากฐานการแยก Trunnion เผยแพร่การใช้ฮอร์โมน การติดตั้งของความสะดวกสบายมือถือ
5เทคโนโลยีที่ทันสมัยเคลื่อนไหวรอบระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกของความน่าเชื่อถือสูง
6การออกแบบท่อใหม่และเพิ่มผลลัพธ์การเย็น
7. ความแข็งแรงสแตตติก ความแข็งแรงไดนามิกของหลอดบรรทุกลูกโป่งขนาดเล็ก เพิ่มความจุของโต๊ะสั่น
ปริมาตรเทคนิค:
| รุ่น |
Sine เรต ความแรง (N) |
เรตแบบสุ่ม ความแรง (N) |
ความถี่ ระยะ (Hz) |
ความเร็วเฉพาะ (m/s)2) | ความเร็วเฉพาะ (m/s) |
การย้ายที่ระบุ (p-p) มม |
ความจุสูงสุด (kg) | สายโค้งเคลื่อน ((Kg) |
ขนาดของ สายโค้ลเคลื่อน ((มม) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ปริมาตรเทคนิคของตารางสั่นสะเทือนตั้ง:
| รุ่น | น้ําหนัก (kg) | ความถี่สูงสุด (Hz) | ขนาดของเตียง |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (บานกลม) | 220 | 350 | Φ1200 |
คําแนะนําเรื่องโรงงาน ASLi:
เราเป็นผู้ผลิตอุปกรณ์ทดสอบประวัติศาสตร์อันยาวนาน ในช่วง 25 ปีที่ผ่านมา เรามุ่งมั่นในการจําลองอุปกรณ์ทดสอบสิ่งแวดล้อม และเครื่องทดสอบสั่นและกระแทกทางกลโต๊ะเครื่องสั่นสะเทือน ตอบสนองมาตรฐาน ISTA ทําการทดสอบแรงกระแทกสุ่มเป็นผลิตภัณฑ์หลักของเรา และเราได้รับการรับรอง CE สําหรับเครื่องจักรนี้
ความสงสัยหรือความต้องการเกี่ยวกับโต๊ะเครื่องสั่นระดับความถี่สูงแบบอิเล็กทรอนิกซ์ สําหรับการทดสอบการสั่น
