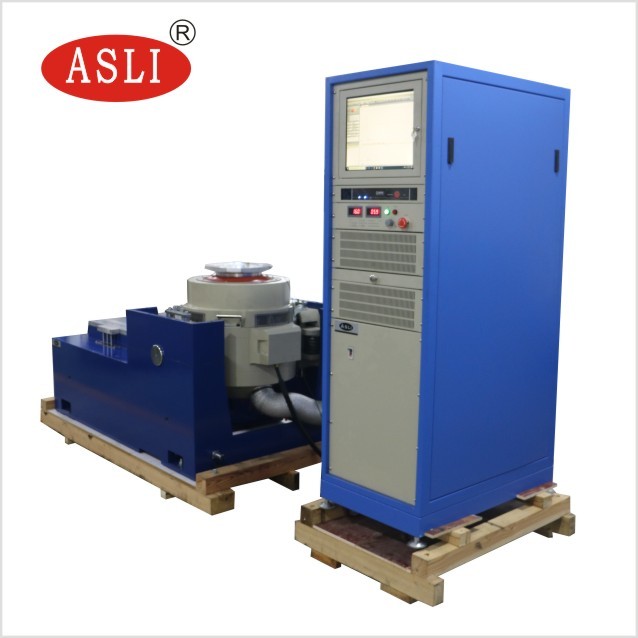

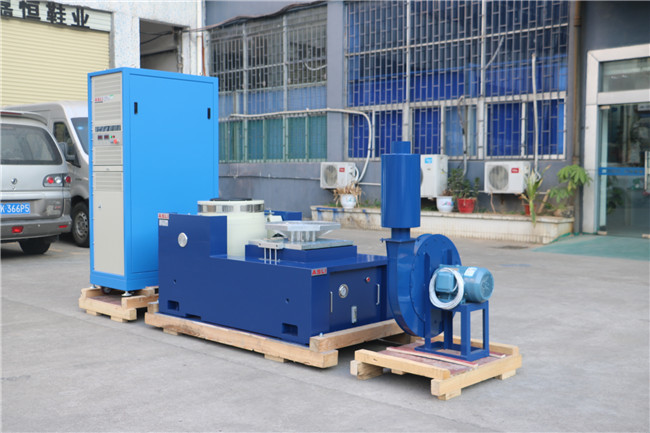

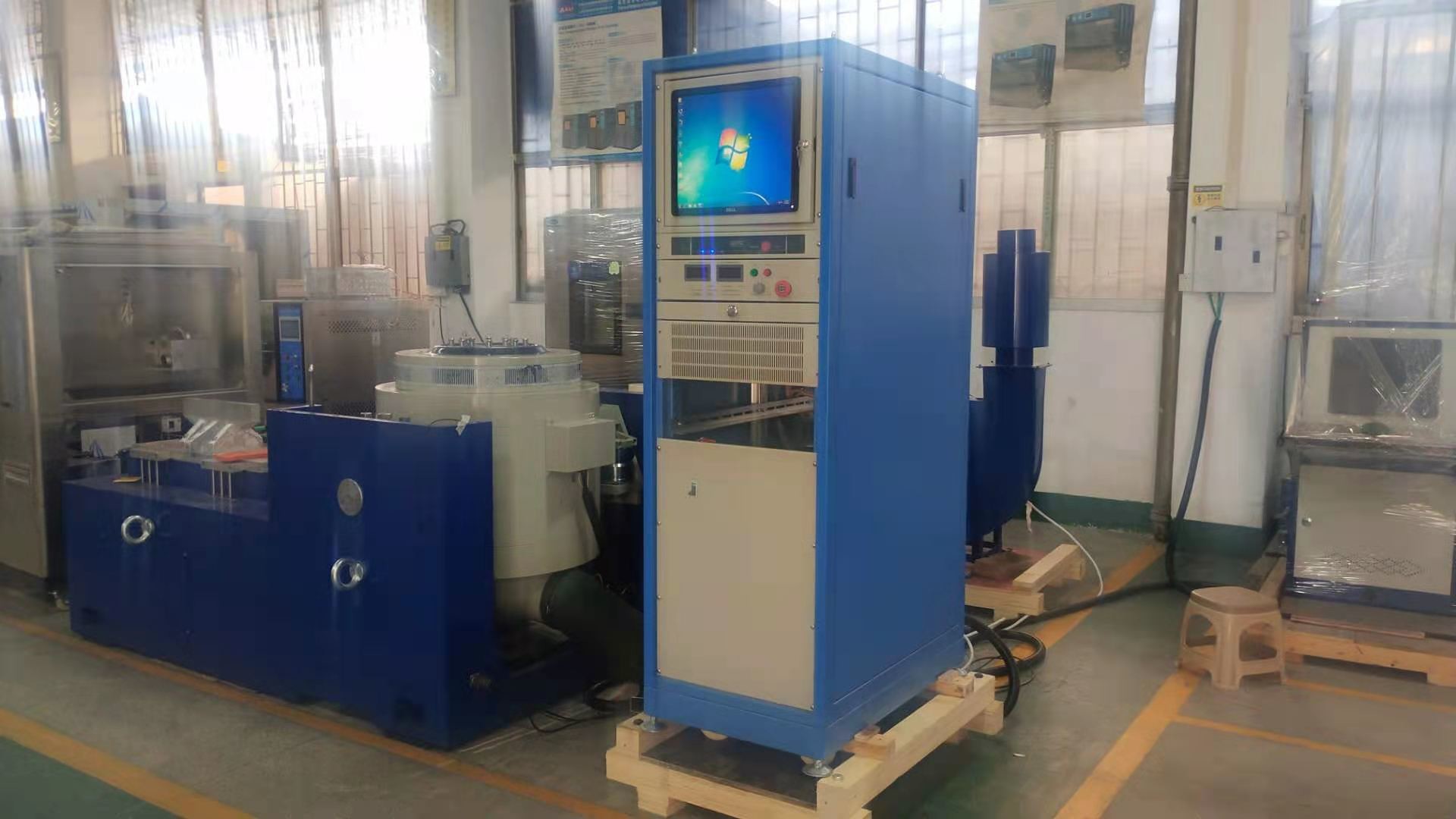

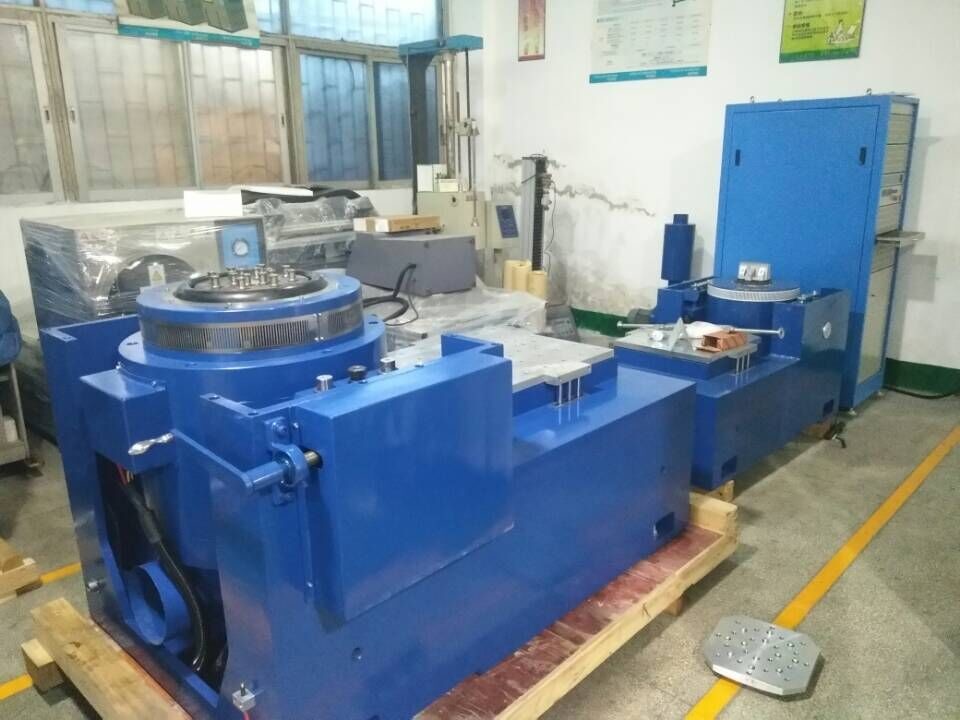

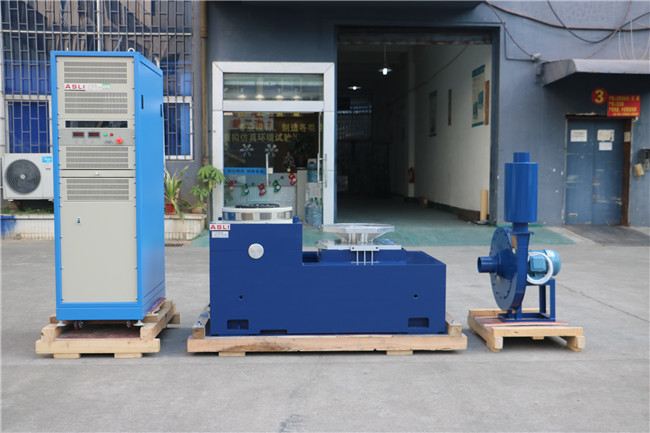

เครื่องทดสอบการสั่นสะเทือนไซน์ 3 แกนสำหรับการทดสอบแรงกระแทกและการสั่นสะเทือน
Product Details
| มาตรฐานทดสอบ: | MIL-STD-810G | ทิศทางการสั่นสะเทือน: | 3 แกน |
|---|---|---|---|
| แรงเขย่า: | 20kN | เหมาะสำหรับ: | โหลดสูงสุด 300kgs รายการทดสอบ |
| ช่วงความถี่: | 3 ~ 3500Hz | การเร่งความเร็ว: | 100 กรัม |
| แอปพลิคาทูอิบ: | ชิ้นส่วนรถยนต์ | การทำงาน: | การทดสอบแรงกระแทกและการสั่นสะเทือน |
| เน้น |
กำลังโหลดเครื่องทดสอบการสั่นสะเทือน 300kgs,เครื่องทดสอบการสั่นสะเทือน 20KN,อุปกรณ์วัดการสั่นสะเทือนไซน์ |
||
Product Description
เพื่อให้เราสามารถแนะนำรุ่นที่เหมาะสมที่สุดสำหรับคุณ เครื่องทดสอบการสั่นสะเทือนแบบซายน์ 3 แกน (อุปกรณ์วัดการสั่นสะเทือนสำหรับการทดสอบแรงกระแทกและการสั่นสะเทือน) โปรดเตรียมข้อมูลต่อไปนี้และส่งพร้อมกับการสอบถามของคุณ:
- คำอธิบายตัวอย่าง
- มวลทดสอบตัวอย่าง
- ขนาดตัวอย่าง
- โปรไฟล์การทดสอบ (ถ้ามี)
- ความเร่งสูงสุดที่ต้องการสำหรับการทดสอบ
- ทิศทางการทดสอบ: แกน X, Y, Z หรือเฉพาะทิศทาง Z
| ข้อมูลจำเพาะระบบ | ||
|---|---|---|
| รุ่นระบบ | ES-20 | |
| ช่วงความถี่ (Hz) | 3 ~ 3500 | |
| แรงพิกัด (N) | ไซน์ | 20000 |
| สุ่ม | 20000 | |
| ช็อก | 40000 | |
| ความเร่งสูงสุด | ไซน์ (m/s²) | 1000 |
| สุ่ม (m/s² rms) | 1000 | |
| ช็อก (m/s²) | 2000 | |
| ความเร็วสูงสุด | ไซน์ (m/s) | 1.8 |
| ช็อก (m/s) | 1.8 | |
| การกระจัดสูงสุด (mm p-p) | 51 | |
| มวลขดลวดเคลื่อนที่ | 30 กก. | |
| ขนาดขดลวดเคลื่อนที่ | เส้นผ่านศูนย์กลาง 320 มม. | |
| โหลดสูงสุด | 300 กก. | |
| รุ่น | แรงไซน์พิกัด (N) | แรงสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | ความเร่งพิกัด (m/s²) | ความเร็วพิกัด (m/s) | การกระจัดพิกัด (p-p mm) | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดี มีความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
- วงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการออกแบบที่สมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมการวางแนวความแข็งของคอมโพสิตแบบตรงและนำเข้า ให้ความสามารถในการรับโหลดแบบเยื้องศูนย์ที่ยอดเยี่ยม
- ฐานรองรับแบบแยกส่วนสำหรับใช้กับฮอร์โมน พร้อมความสะดวกในการเคลื่อนย้ายสำหรับการติดตั้ง
- ระบบเคลื่อนที่เทคโนโลยีขั้นสูงรับประกันความน่าเชื่อถือสูงของวงกลมไดนามิก
- การออกแบบท่อลมใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งสถิตและความแข็งไดนามิกของแบริ่งพร้อมเอฟเฟกต์บอลลูนขนาดเล็ก เพิ่มความสามารถของโต๊ะสั่นสะเทือนและปรับปรุงประสิทธิภาพความถี่ต่ำ
หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับ เครื่องทดสอบการสั่นสะเทือนแบบซายน์ 3 แกน (อุปกรณ์วัดการสั่นสะเทือนสำหรับการทดสอบแรงกระแทกและการสั่นสะเทือน) โปรดอย่าลังเลที่จะส่งคำถามของคุณ
