เครื่องทดสอบการสั่นสะเทือนความถี่สูงแม่เหล็กไฟฟ้าสำหรับการทดสอบการสั่นสะเทือนแบบเร่ง
Product Details
| แอปพลิเคชัน: | วัสดุ, ชิ้นส่วนรถยนต์, บรรจุภัณฑ์, สินค้าอุปโภคบริโภค | แรงดันไฟฟ้า: | 380V |
|---|---|---|---|
| มีบริการหลังการขาย: | การสนับสนุนด้านเทคนิคผ่านวิดีโอ, การสนับสนุนออนไลน์, วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ, | การรับประกัน: | 1 ปี |
| อุตสาหกรรมที่เกี่ยวข้อง: | พลเรือน, เครื่องใช้ไฟฟ้า, ยานยนต์, อะไหล่, อิเล็กทรอนิกส์, การบิน | ชื่อสินค้า: | ระบบทดสอบการสั่นสะเทือน |
| แรงเขย่า: | 3KN | เหมาะสำหรับ: | โหลดสูงสุด 300kgs รายการทดสอบ |
| ช่วงความถี่: | 3~3500เฮิร์ต | การทำงาน: | การทดสอบการสั่นสะเทือนแบบเร่ง |
| เน้น |
เครื่องทดสอบการสั่นสะเทือนกำลังโหลด 300kgs,เครื่องทดสอบการสั่นสะเทือน 3KN,เครื่องทดสอบการสั่นสะเทือนแบบเร่งด้วยแม่เหล็กไฟฟ้า |
||
Product Description
ES-3A เป็นระบบทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าประสิทธิภาพสูงที่ออกแบบมาสำหรับการทดสอบการสั่นสะเทือนแบบเร่งด่วนในช่วงความถี่กว้าง ให้การกระตุ้นที่แม่นยำและเชื่อถือได้สำหรับโปรไฟล์การทดสอบแบบไซน์, สุ่ม และช็อก ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรมและการวิจัยที่หลากหลาย
ดาวน์โหลด PDF เครื่องทดสอบการสั่นสะเทือน ES-3A (เอกสารข้อมูลจำเพาะ)
เพื่อให้เราสามารถแนะนำระบบทดสอบการสั่นสะเทือนที่เหมาะสมที่สุดสำหรับความต้องการของคุณ โปรดเตรียมและส่งรายละเอียดต่อไปนี้พร้อมกับการสอบถามของคุณ:
- คำอธิบายชิ้นงานทดสอบ
- มวลชิ้นงานทดสอบ
- ขนาดชิ้นงานทดสอบ
- โปรไฟล์การทดสอบ (ถ้ามี)
- อัตราเร่งสูงสุดที่ต้องการสำหรับการทดสอบ
- ทิศทางการทดสอบ: แกน X, Y, Z หรือเฉพาะแกน Z

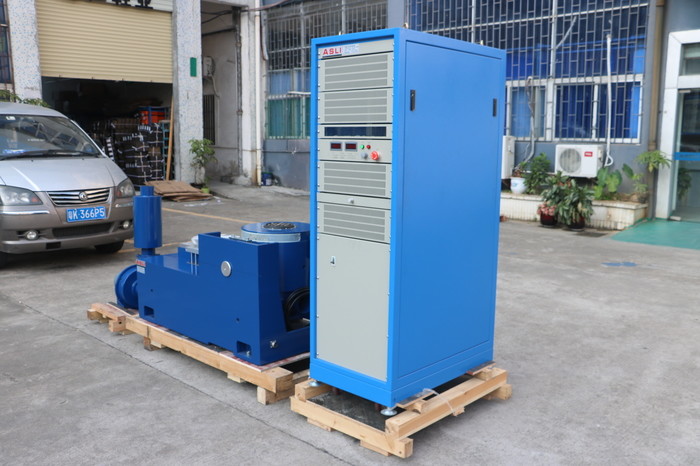

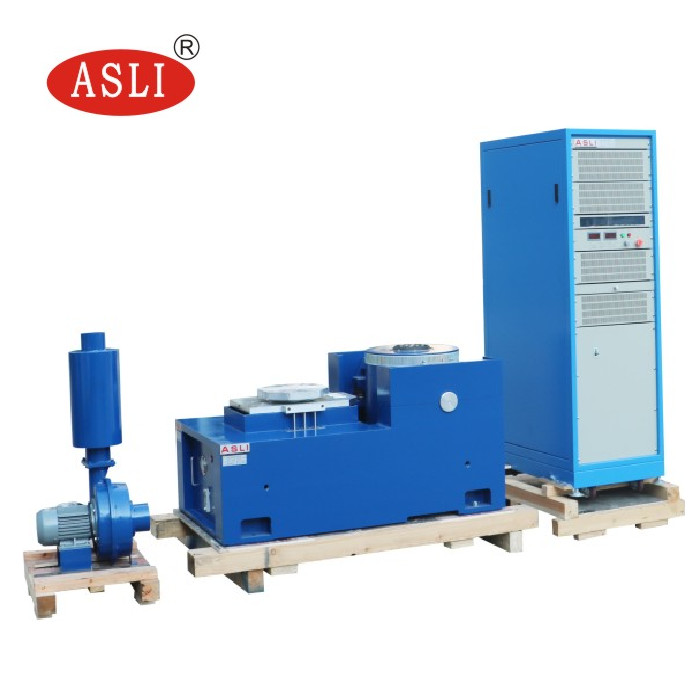

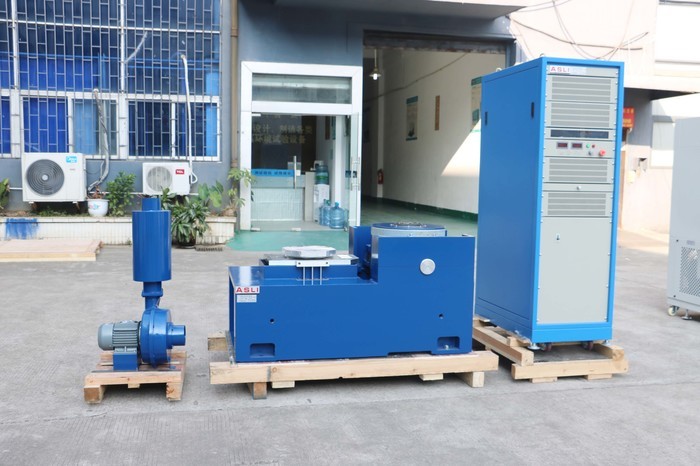

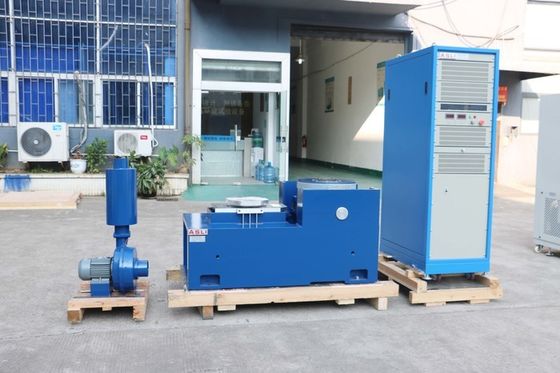

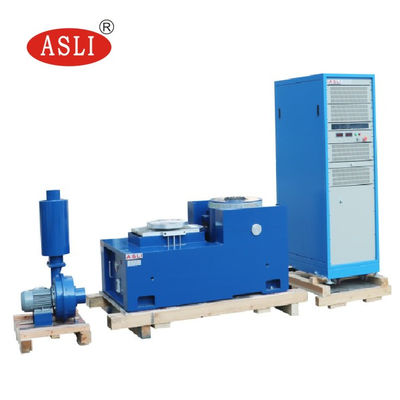

ระบบทดสอบการสั่นสะเทือนแบบระบายความร้อนด้วยอากาศ พร้อมโต๊ะสั่นแบบไดนามิก และอุปกรณ์จับยึดตัวอย่างแบบกำหนดเอง
| ข้อมูลจำเพาะของระบบ | |
|---|---|
| รุ่นระบบ | ES-3 |
| ช่วงความถี่ (Hz) | 3 – 3500 |
| แรงพิกัด — ไซน์ (N) | 3000 |
| แรงพิกัด — สุ่ม (N) | 3000 |
| แรงพิกัด — ช็อก (N) | 6000 |
| อัตราเร่งสูงสุด — ไซน์ (m/s²) | 1000 |
| อัตราเร่งสูงสุด — สุ่ม (m/s² rms) | 1000 |
| อัตราเร่งสูงสุด — ช็อก (m/s²) | 2000 |
| ความเร็วสูงสุด — ไซน์ (m/s) | 1.6 |
| ความเร็วสูงสุด — ช็อก (m/s) | 1.6 |
| ระยะการเคลื่อนที่สูงสุด — ระยะเดินทาง (mm p-p) | 25 |
| มวลขดลวดเคลื่อนที่ | 3.5 กก. |
| ขนาดขดลวดเคลื่อนที่ | Ø 230 มม. |
| โหลดสูงสุด | 100 กก. |
| รุ่น | แรงไซน์พิกัด (N) | แรงสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | อัตราเร่งพิกัด (m/s²) | ความเร็วพิกัด (m/s) | ระยะการเคลื่อนที่พิกัด (p-p mm) | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |

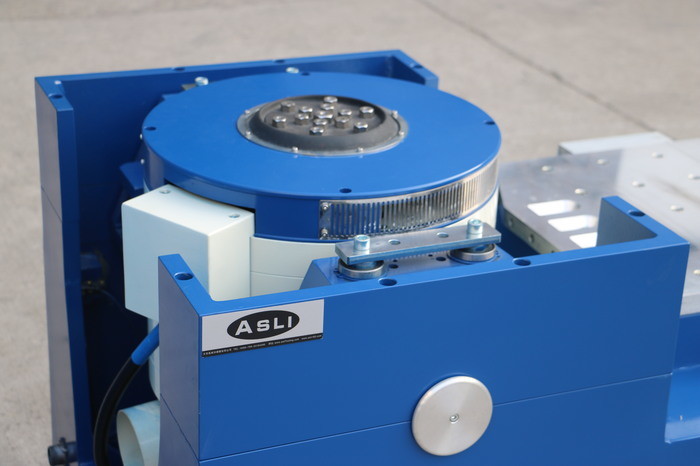

- โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดี พร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กคู่พร้อมการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการจัดวางที่สมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมความแข็งของตัวเครื่องแบบตรงและแบบนำเข้า ให้ความสามารถในการรับโหลดแบบเยื้องศูนย์ที่ยอดเยี่ยม
- ฐานรองรับแบบ Trunnion สำหรับการใช้งานการสั่นสะเทือน พร้อมการติดตั้งแบบเคลื่อนที่ที่สะดวก
- เทคโนโลยีขั้นสูงที่รวมอยู่ในระบบไดนามิกทั้งหมด เพื่อให้มั่นใจในความน่าเชื่อถือสูงของวงกลมไดนามิก
- การออกแบบท่อลมใหม่ที่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งแบบสถิตและความแข็งแบบไดนามิกของตลับลูกปืนพร้อมเอฟเฟกต์บอลลูนขนาดเล็ก เพิ่มความสามารถของโต๊ะสั่นและปรับปรุงประสิทธิภาพความถี่ต่ำ
มีคำถามเกี่ยวกับเครื่องทดสอบการสั่นสะเทือนความถี่สูงด้วยแม่เหล็กไฟฟ้าสำหรับการทดสอบการสั่นสะเทือนแบบเร่งด่วนหรือไม่? ยินดีที่จะติดต่อเราเพื่อขอข้อมูลเพิ่มเติมหรือโซลูชันที่ปรับแต่งเฉพาะ
