แท่นทดสอบแรงสั่นสะเทือนความถี่สูง ES-30.pdf
ตารางการสั่นสะเทือนเหมาะสำหรับอุตสาหกรรมใดบ้าง?
รายละเอียดผลิตภัณฑ์
อุปกรณ์ทดสอบแรงสั่นสะเทือนใช้โครงสร้างวงจรแม่เหล็กคู่, วงแหวนการทำงานของโครงสร้างที่สร้างขึ้นเอง, การรองรับอากาศและตลับลูกปืนแบบลูกกลิ้งและการนำเชิงเส้น, เทคโนโลยีขั้นสูงและเทคโนโลยีพิเศษของฉนวนแบบบานพับ, สามารถทำการทดสอบแรงสั่นสะเทือนแบบไซน์ในแกน X, Y, Z และการทดสอบแรงสั่นสะเทือนแบบสุ่มบรอดแบนด์, เพื่อทำการทดสอบพัลส์แบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, ฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก
ไม่เพียงจำกัดเฉพาะชิ้นส่วนยานยนต์เท่านั้น แต่ยังใช้กันอย่างแพร่หลายในสาขาการป้องกันประเทศ, อาวุธ, การบิน, การเดินทางในอวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, การขนส่ง และเครื่องใช้ในครัวเรือน
พารามิเตอร์ทางเทคนิค:
| รุ่น |
แรงสั่นสะเทือนแบบไซน์พิกัด แรง (N) |
แรงสั่นสะเทือนแบบสุ่มพิกัด แรง (N) |
ความถี่ ช่วง (Hz) |
อัตราเร่งพิกัด (m/s2) | ความเร็วพิกัด (m/s) |
การกระจัดพิกัด (p-p) มม. |
น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) |
ขนาดของ ขดลวดเคลื่อนที่ (มม.) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
พารามิเตอร์ทางเทคนิคของตัวขยายแนวนอน:
พารามิเตอร์ทางเทคนิคของตัวขยายแนวตั้ง:
ขนาดโต๊ะสามารถปรับแต่งได้~

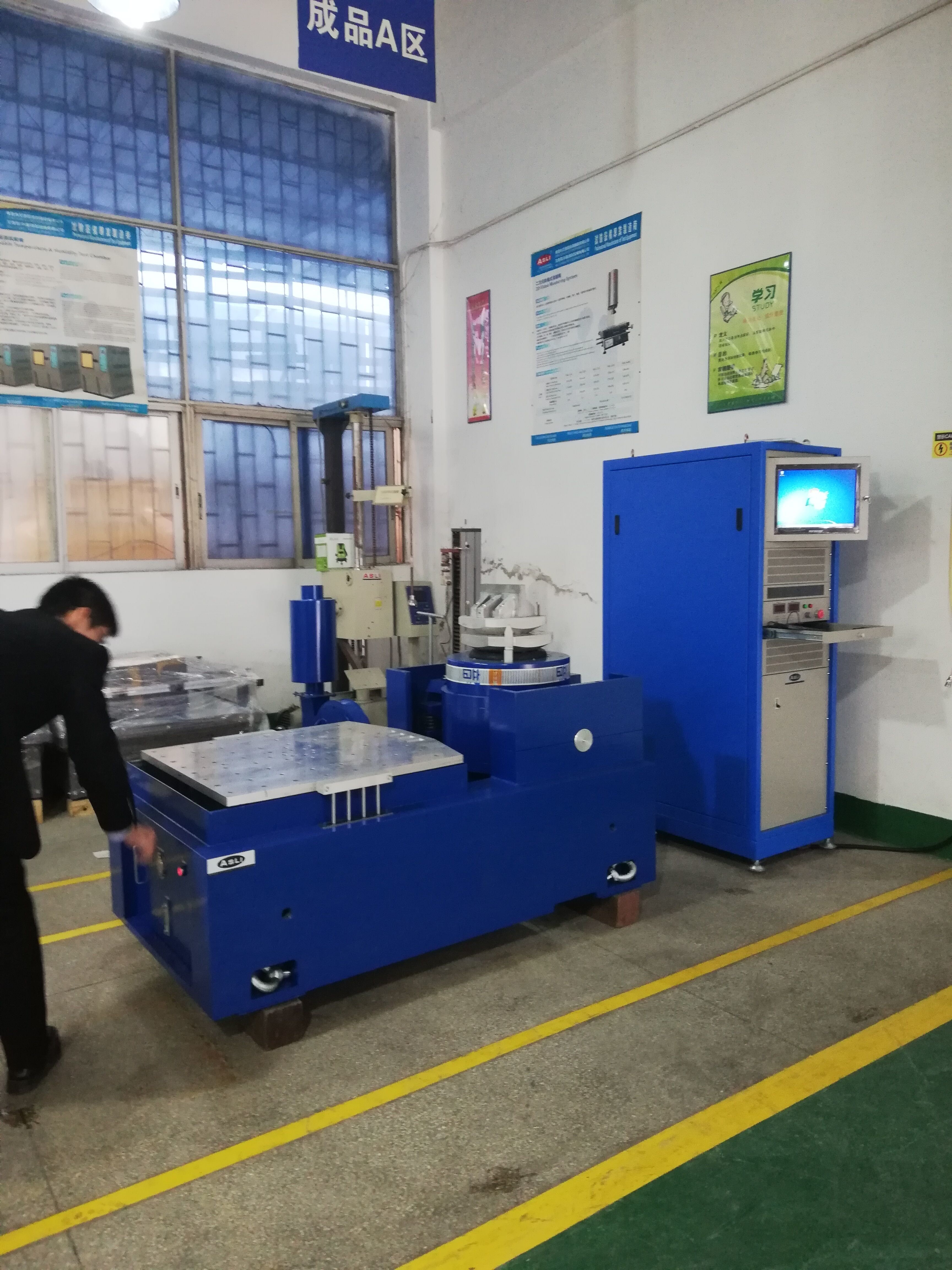

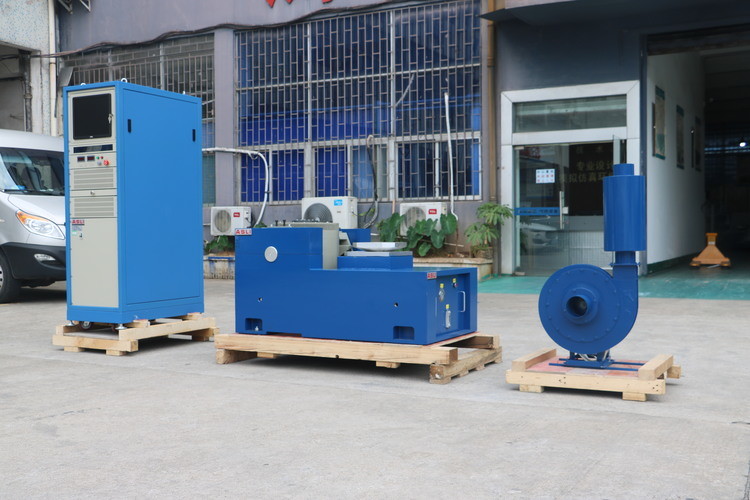

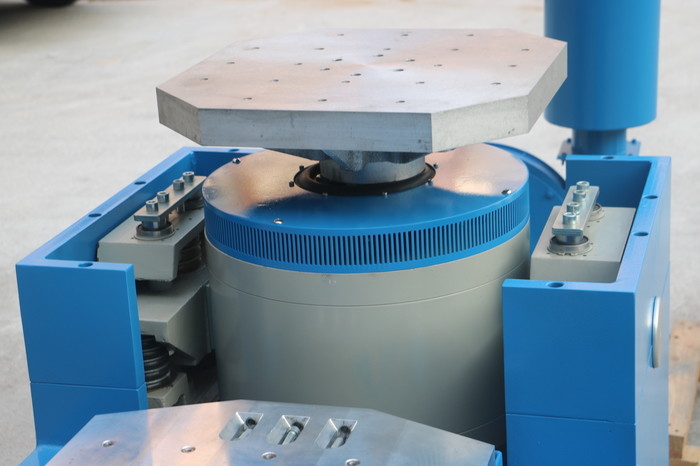

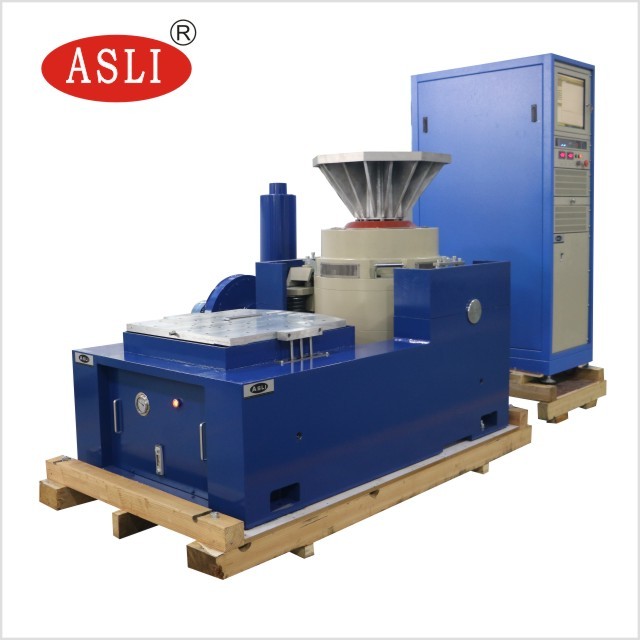

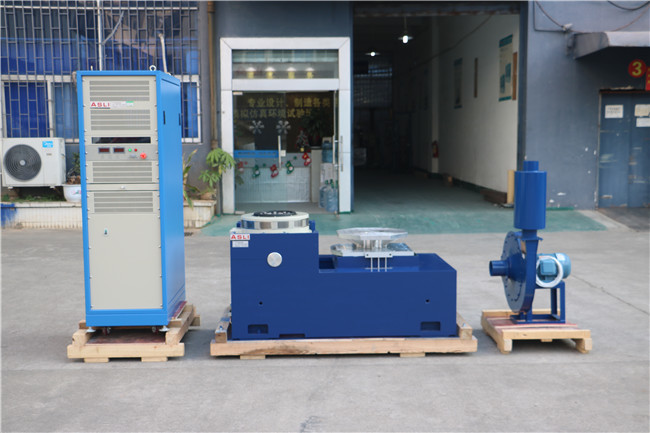

รูปภาพแท่นสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าสำหรับอ้างอิง:

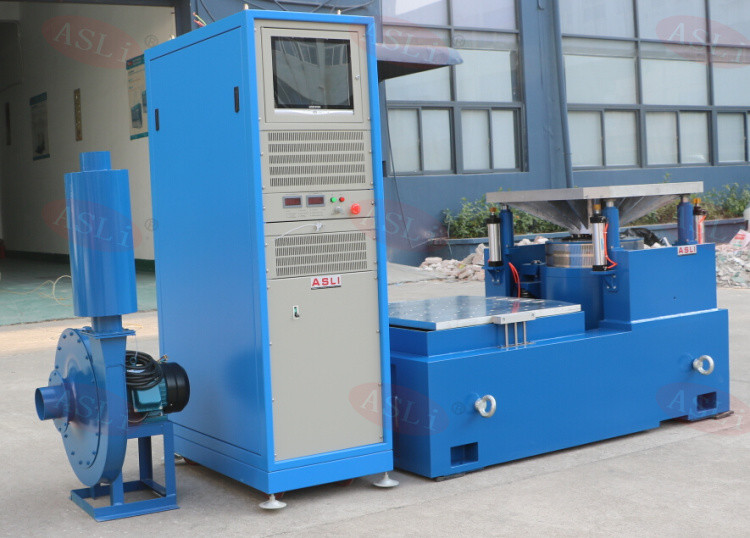

แท่นสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าสำหรับการทดสอบแรงสั่นสะเทือนแบบไซน์สำหรับลิเธียม สามารถรวมกับตู้ควบคุมสภาพภูมิอากาศได้:
ยินดีต้อนรับสู่การสอบถามของคุณ~ ^_^
