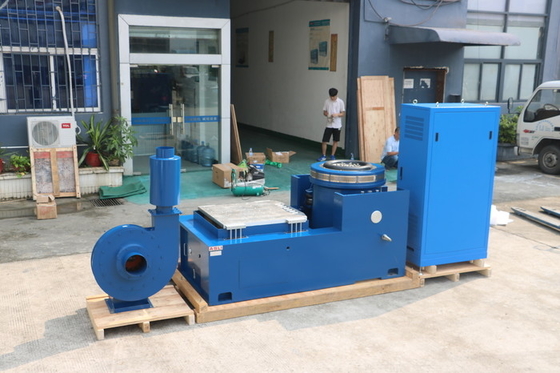

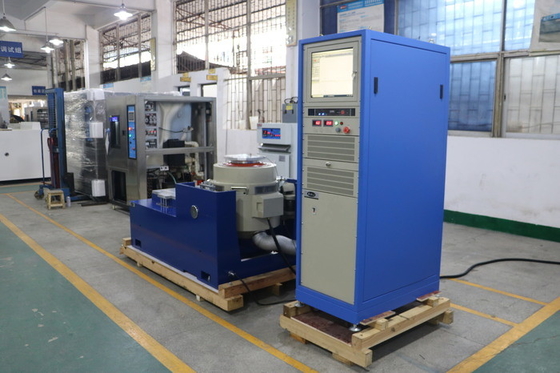

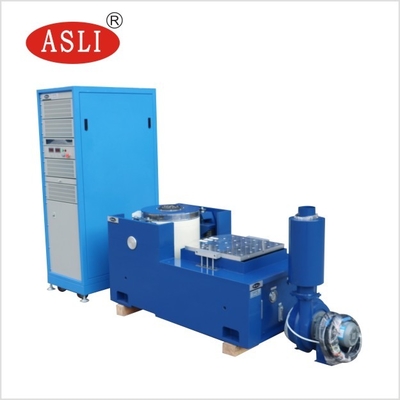

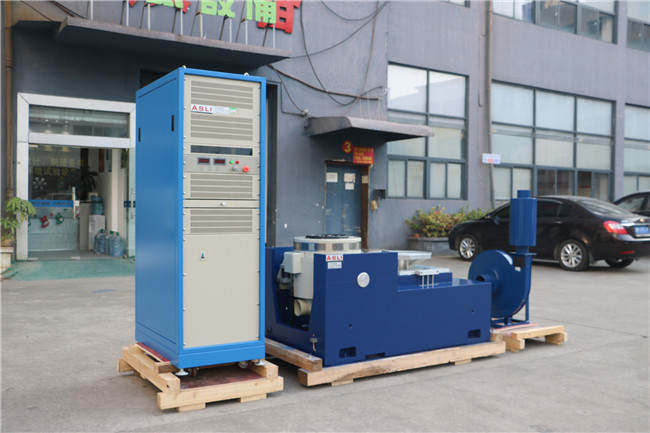

ระบบสั่นสะเทือนแบบไดนามิกไฟฟ้าความถี่สูงแนวตั้งและแนวนอน
การทดสอบแรงกระแทกคลื่นไซน์ครึ่งหนึ่งของคุณสมบัติ:

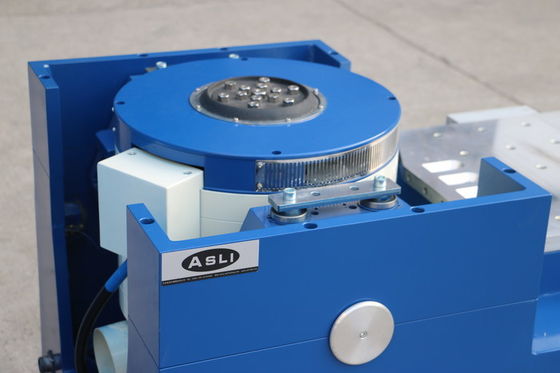

1. โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดี พร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
2. วงจรแม่เหล็กสองวงจร การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและมีเหตุผล
3. แบริ่งลูกกลิ้ง Rocker Rod ตรงและเน้นการนำเข้า การวางแนวความแข็งของตัวเครื่อง ความสามารถในการรับน้ำหนักแบบเยื้องศูนย์
4. ฐานฉนวน Trunnion ที่อุทิศให้กับการใช้ฮอร์โมน การติดตั้งที่สะดวกในการเคลื่อนย้าย
5. เทคโนโลยีขั้นสูงเคลื่อนที่ไปรอบๆ ระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มผลการระบายความร้อน
7. ความแข็งแกร่งแบบคงที่ ความแข็งแกร่งแบบไดนามิกของบอลลูนขนาดเล็กของแบริ่ง เพิ่มความจุของโต๊ะสั่นสะเทือน ปรับปรุงประสิทธิภาพความถี่ต่ำ
ระบบสั่นสะเทือน (ES-10)
1 พารามิเตอร์ทางเทคนิคสำหรับระบบสั่นสะเทือนแบบไดนามิกไฟฟ้าความถี่สูงแนวตั้งและแนวนอน:
(1) แรงพิกัด: แรงไซน์ 10000N; แรงสุ่ม 10000N; แรงกระแทก 10000N;
(2) ช่วงความถี่: 5 Hz ถึง 3500Hz, ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, แรงกระแทก
(3) โหมดการกวาดความถี่: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
(4) จำนวนครั้งในการกวาดความถี่: 1 ถึง 32767
(5) เวลาในการกวาดความถี่: ความถี่คงที่/เดี่ยว 1-3600 นาที สามารถแสดงเส้นโค้งการกวาดความถี่ได้
(6) Max. Acceleration 1000m/s 2 (ไม่มีโหลด)
(7) Max. Speed: 1.8m/s
(8) Max. Displacement:51mmp-p (ไม่มีโหลด), พีคคู่
(9) Impact Displacement: 51mm
(10) น้ำหนักของ Moving Coil: 14 กก.
(11) ทิศทางการสั่นสะเทือน: การสั่นสะเทือนแนวตั้ง + แนวนอน
(12) คลื่นการสั่นสะเทือน: ไซน์, สุ่ม, แรงกระแทก
(13) เส้นผ่านศูนย์กลางของ Moving Coil: Φ240 มม.
(14) ขนาดระบบสั่นสะเทือน (มม.): W1046*H660*D783mm
(15) น้ำหนักระบบสั่นสะเทือน: 900 กก.

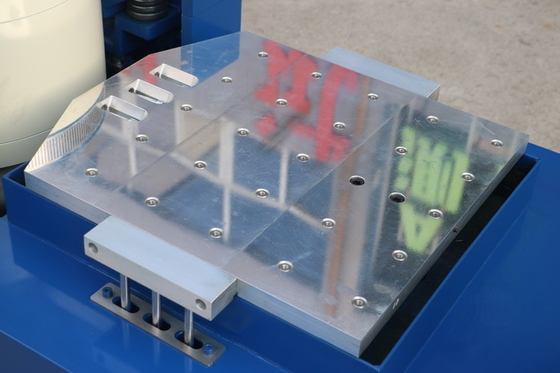

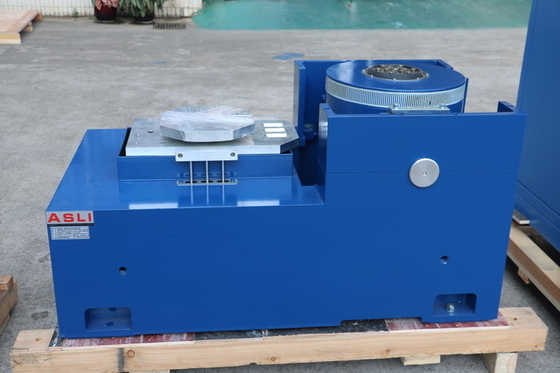

คุณสมบัติของขาตั้งแนวนอนเกี่ยวกับเครื่องทดสอบการสั่นสะเทือน:
ภายในม้านั่งบรรทุกขนาดเล็กเพื่อให้ได้ความเร่งและความถี่ในการทำงานที่สูงขึ้น เพื่อปรับปรุงความสามารถในการบรรทุกและประสิทธิภาพของม้านั่งเครื่องทั้งหมด
ม้านั่งแนวนอนและม้านั่งสั่นสะเทือนเป็นแบบบูรณาการ พร้อมโครงสร้างที่สมบูรณ์แบบ สะดวกในการติดตั้งและปรับ
รางแรงดันคงที่ รูปตัววี พร้อมความสามารถในการต้านทานการเอียงและการบรรทุกแบบเอียง
ปั๊มน้ำมันในตัว โครงสร้างดี ใช้งานง่าย
ข้อกำหนดในการติดตั้งกับเครื่องทดสอบการสั่นสะเทือน:
(1) ผู้ใช้ควรเตรียมรถยกและเครื่องมือเปลี่ยนเกียร์สำหรับการเคลื่อนย้ายอุปกรณ์ เนื่องจากมีน้ำหนักมาก โปรดตรวจสอบให้แน่ใจด้วย
ประตูมีขนาดใหญ่พอที่จะนำอุปกรณ์เข้าไปได้
(2) สภาพแวดล้อมการทำงานของเครื่องควรอยู่ภายใต้อุณหภูมิห้องและมีการระบายอากาศที่ดี เราขอแนะนำให้ติดตั้งเครื่องปรับอากาศในพื้นที่ทำงาน ระยะห่างของเครื่อง
ด้านซ้าย/ขวา/ด้านหลังต้องมีอย่างน้อย 700 มม. ด้านหน้าต้องมีอย่างน้อย 1500 มม.
พารามิเตอร์ทางเทคนิคเกี่ยวกับเครื่องทดสอบ Shaker แบบไดนามิกไฟฟ้าสามแกนเพื่อความน่าเชื่อถือของผลิตภัณฑ์
| รุ่น | ไซน์พิกัด แรง (N) |
สุ่มพิกัด แรง (N) |
ความถี่ ช่วง (Hz) |
ความเร็วพิกัด (m/s) | การเปลี่ยนพิกัด (p-p)mm |
Max. Loading (Kg) | moving coil (Kg) | Dimension of Moving coil(mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
การประยุกต์ใช้สำหรับระบบสั่นสะเทือนแบบไดนามิกไฟฟ้าความถี่สูงแนวตั้งและแนวนอน:
เราเป็นผู้ผลิตผลิตภัณฑ์ชุดการสั่นสะเทือนทางไฟฟ้า นำ 'โครงสร้างวงจรแม่เหล็กคู่' 'วงกลมการกระทำของโครงสร้างที่สร้างขึ้นเอง' 'การสนับสนุนทางอากาศ' และ 'แบริ่งลูกกลิ้งและแนวทางเชิงเส้น' 'ฉนวน Trunnion' เทคโนโลยีสมัยใหม่ขั้นสูง
และเทคโนโลยีพิเศษ สามารถทำได้ในการทดสอบการสั่นสะเทือนแบบไซนูซอยด์สามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ เพื่อให้เสร็จสมบูรณ์
โดยพัลส์คลาสสิก (ครึ่ง - ไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก เครื่องทดสอบการสั่นสะเทือนความถี่สูงใช้กันอย่างแพร่หลาย
ในการป้องกันประเทศ อาวุธ การบิน อวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร
เครื่องใช้ในบ้านและสาขาอื่นๆ --- เครื่องทดสอบการสั่นสะเทือนแบบสั่นสะเทือนในอุตสาหกรรม
แพ็คเกจสำหรับระบบเชคเกอร์สั่นสะเทือนแบบไดนามิกไฟฟ้าแรงสูง:
ฟิล์ม PP ก่อน จากนั้นโฟม 10 มม. ระหว่างเครื่องกับเคส และด้านนอกเป็นเคสไม้อัดส่งออกมาตรฐาน
