หน่วยทดสอบสั่นสะเทือนความถี่สูง ES-30.pdf

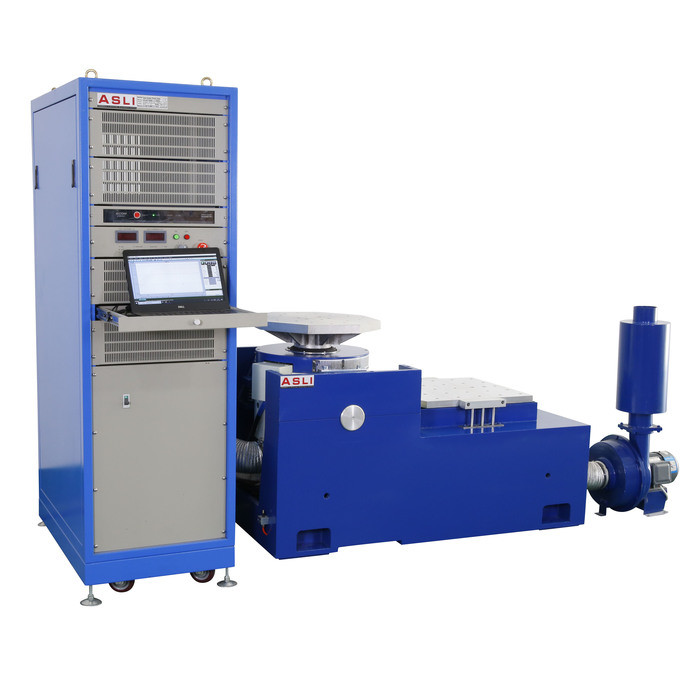

อุปกรณ์ทดสอบสั่นสะเทือนความถี่สูงแบบตั้งและแนวราบที่มีฟังก์ชันสเปคเตอร์การตอบสนองกับการกระแทก
ปริมาตร:
| รุ่น |
Sine เรต ความแรง (N) |
เรตแบบสุ่ม ความแรง (N) |
ความถี่ ระยะ (Hz) |
ความเร็วเฉพาะ (m/s2) | ความเร็วเฉพาะ (m/s) |
การย้ายที่ระบุ (p-p) มม |
ความจุสูงสุด (kg) |
การย้าย สายโค้ล (Kg) |
ขนาดของ สายโค้ลเคลื่อน ((มม) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
เราเป็นผู้ผลิตอุปกรณ์ทดสอบสั่นสะเทือนความถี่สูงแบบตั้งและแนวราบ ด้วยฟังก์ชันสเปคเตอร์การตอบสนองกับแรงกระแทกใช้ "โครงสร้างวงจรแม่เหล็กคู่""วงกลมการทํางานกระดูกที่สร้างเอง" "การสนับสนุนในอากาศ" และ "หมุนม้วนและการนําทางเชิงเส้น" "การแยกแยก trunnion" เทคโนโลยีที่ทันสมัยและเทคโนโลยีพิเศษที่ทันสมัย,การทดสอบการสั่นสะเทือนแบบไซนูโซอิดอลในสามแกน Y,Z และการทดสอบการสั่นสะเทือนแบบสุ่มแบบเบนด์กว้าง ซึ่งจะสมบูรณ์ด้วยการทดสอบสายพัดและสเป็คตรัมการตอบสนองกับแรงกระแทกแบบคลาสสิก (ครึ่งไซนูส, ทราเพซอิดัล, โล่งฟันเจาะ)
เครื่องสะเทือนไฟฟ้าของลักษณะ:
1กระดูกวงกลมแบบไดนามิค ที่ออกแบบดี มีความถี่เสียงแกนที่สูงกว่า
2วงจรสองแม่เหล็ก การรั่วไหลของแม่เหล็กลดลง โครงสร้างคอมแพคต์และมีเหตุผล
3. Rocker Rod roller bearing ตรงและนําเข้าoriented ประกอบร่างกายความแข็ง orientation, ความสามารถภาระ eccentric
4. รากฐานการแยก Trunnion เผยแพร่การใช้ฮอร์โมน การติดตั้งของความสะดวกสบายมือถือ
5การออกแบบท่อใหม่และเพิ่มผลลัพธ์การเย็น

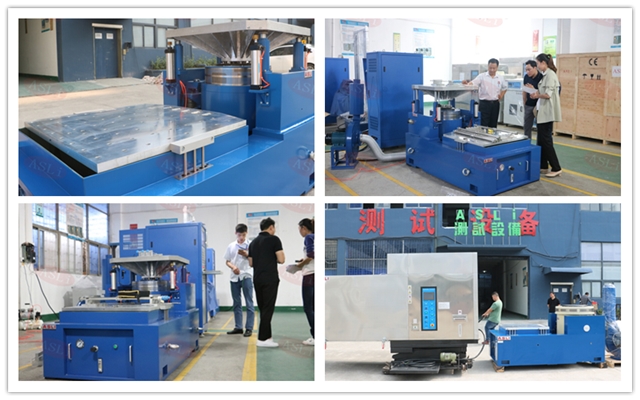

ปริมาตรทางเทคนิคของระบบ Electrodynamic Shaker ระบบขยายตั้ง:
เราเป็นผู้ผลิตอุปกรณ์ทดสอบประวัติศาสตร์อันยาวนาน ในช่วง 28 ปีที่ผ่านมา เรามุ่งเน้นกับอุปกรณ์ทดสอบสิ่งแวดล้อมจําลอง และเครื่องทดสอบสั่นและกระแทกทางกลโต๊ะสั่นสะเทือนแบบตั้งและแนวราบ แบบอิเล็กทรอดินามิกส์ ความถี่สูง เป็นผลิตภัณฑ์หลักของเราและเราได้รับใบรับรอง CE สําหรับเครื่องจักรนี้
หากคุณมีคําถามเกี่ยวกับ อุปกรณ์การทดสอบสั่นสั่นความถี่สูงตั้งและแนวราบ ด้วยฟังก์ชันการตอบสนองกับการกระแทก สเปคเตอร์ กรุณาติดต่อเรา ขอบคุณ
