ระบบทดสอบการสั่นสะเทือนส่วนใหญ่ใช้สำหรับการทดสอบสภาพแวดล้อมการสั่นสะเทือนและการกระแทกของผลิตภัณฑ์ การทดสอบการคัดกรองความเครียดจากสิ่งแวดล้อม การทดสอบความน่าเชื่อถือ เครื่องทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าเป็นไปตามมาตรฐานการออกแบบการทดสอบที่เกี่ยวข้องกับแบตเตอรี่อย่างสมบูรณ์ การจำลองภายใต้เงื่อนไขบางประการของการทดสอบการสั่นสะเทือนของแบตเตอรี่ แบตเตอรี่หรือชุดแบตเตอรี่ถูกยึดบนโต๊ะสั่นสะเทือน ตามความถี่ การเร่งความเร็ว และโหมดการกระจัดที่กำหนดไว้ตามการสั่นสะเทือนของตัวอย่างแบตเตอรี่ในสามทิศทางที่ตั้งฉากซึ่งกันและกัน แบตเตอรี่ที่วัดได้ไม่ควรมีการรั่วไหล ไม่หมดกำลังใจ ไม่แตก ไม่เกิดไฟไหม้และการระเบิด ขอบเขตการใช้งานของการทดสอบการสั่นสะเทือนนั้นกว้างมาก ตั้งแต่แผงวงจร แบตเตอรี่ เครื่องบิน เรือ จรวด ขีปนาวุธ รถยนต์ และเครื่องใช้ในบ้านและผลิตภัณฑ์อุตสาหกรรมอื่นๆ
| เครื่องทดสอบการสั่นสะเทือนแบบความถี่สูงสำหรับผลิตภัณฑ์บรรจุภัณฑ์ พารามิเตอร์: | ||||
| แรงกระตุ้นไซน์สูงสุด | 3000Kg.f สูงสุด | |||
| แรงสั่นสะเทือนแบบสุ่มที่ใหญ่ที่สุด | 3000Kg.f r.ms | |||
| แรงสั่นสะเทือนกระแทกที่ใหญ่ที่สุด | 6000Kg.f สูงสุด | |||
| ช่วงความถี่ | DC~4000 Hz | |||
| การกระจัดสูงสุด | 75mm p-p (ค่าสูงสุดถึงสูงสุด) | |||
| ความเร็วสูงสุด | 1.8m/s | |||
| การเร่งความเร็วสูงสุด | 100G(980 m/s2) | |||
| ความถี่เรโซแนนซ์แรก | 3500Hz | |||
| โหลดสูงสุด | 750kg | |||

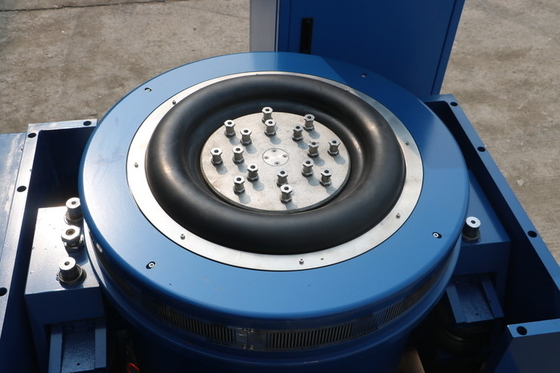

| เส้นผ่านศูนย์กลางของคอยล์เคลื่อนที่ (เส้นผ่านศูนย์กลางของโต๊ะทำงาน) | เส้นผ่านศูนย์กลาง 450 มม. | |||
| คุณภาพของคอยล์เคลื่อนที่ | 40kg | |||
| โหลดสูงสุด | 750Kg | |||
| สกรูของโต๊ะ | 13 x M8 | |||
| การรั่วไหลของฟลักซ์แม่เหล็ก | <10gauss | |||
| ขนาด | 800mm x 800mm x 800mm (เครื่องแนวตั้ง) | |||
| น้ำหนัก | ประมาณ 1500Kg | |||
| ระบบเซอร์โว | ||||
| ฟังก์ชัน | อุณหภูมิ, ความดันอากาศ, การกระจัด, แรงดันไฟฟ้าเกิน, กระแสเกิน, แรงดันไฟฟ้าเข้าต่ำกว่า, ความผิดพลาดภายนอก, แหล่งจ่ายไฟควบคุม, ตรรกะ, ขาดอินพุตเท่ากัน | |||
| ตัวควบคุมการสั่นสะเทือนแบบดิจิทัล | ||||
| การกำหนดค่าฮาร์ดแวร์ | อินพุต 2 ช่อง, อินพุต 1 ช่อง | |||
| คอมพิวเตอร์ควบคุม | คอมพิวเตอร์อุตสาหกรรมดั้งเดิม, จอแสดงผลคริสตัลเหลว (พร้อมคีย์บอร์ด/เมาส์แบบออปติคัล) | |||
| ซอฟต์แวร์ | การทำงานภาษาจีน/อังกฤษ, การวิเคราะห์โดเมนเวลาและโดเมนความถี่, แหล่งสัญญาณ, การวิเคราะห์ความถี่กวาดไซน์ ฯลฯ WORD สามารถสร้างรายงานการทดสอบ, การแสดงผลและการจัดเก็บข้อมูลสัญญาณโดยอัตโนมัติ, ตั้งค่าพารามิเตอร์การทดสอบและการวิเคราะห์ฟังก์ชัน | |||
| ระบบปฏิบัติการ | Windows 2000/ XP | |||
| เซ็นเซอร์วัดความเร่ง B&W |
โดเมนความถี่:1—2000Hz ความไว:50mv/g ช่วงอุณหภูมิ:-24 - 250℃ |
|||
| ข้อกำหนดทางไฟฟ้า | ||||
| แหล่งไฟฟ้า | 3 เฟส, 380V/50Hz | |||
คุณสมบัติหลัก
* เครื่องเขย่าแบบไดนามิกไฟฟ้าแบบระบายความร้อนด้วยอากาศ
* ตัวควบคุมการสั่นสะเทือนและเครื่องขยายเสียงโครงสร้างเป็นตู้แบบออลอินวัน
* บรรลุแรงขับไซน์สูงสุด 2400 นิวตัน
* การทดสอบแกน X, Y, Z 3 แกน
ฟังก์ชันการควบคุม
* การสั่นสะเทือนแบบไซน์ความถี่คงที่
* การสั่นสะเทือนแบบกวาด * การสั่นสะเทือนแบบสุ่ม
* การกระแทกแบบคลาสสิก
การใช้งานระบบทั่วไป
* การทดสอบสิ่งแวดล้อม
* การทดสอบหน้าจอความเครียด
* การทดสอบการสั่นสะเทือน
ประโยชน์ของผู้ใช้
* ผู้ใช้สามารถติดตั้งได้ง่าย
* ส่วนต่อประสานผู้ใช้: หน้าจอสัมผัส LCD สำหรับโหมดท้องถิ่นและพีซี-Windows (ผ่านอีเธอร์เน็ต) สำหรับระยะไกล
โหมด;
* โหมดท้องถิ่น: เริ่มต้นการทดสอบที่กำหนดไว้ล่วงหน้าอย่างรวดเร็ว สามารถจัดเก็บข้อมูลจำเพาะการทดสอบได้หลายสิบรายการ;
* โหมดระยะไกล: การดำเนินการทั้งหมดของระบบ รวมถึงการกำหนดการทดสอบและจัดเก็บข้อมูลจำเพาะการทดสอบลงใน mostar, การควบคุมการทดสอบ, การตรวจสอบข้อมูลการทดสอบ และเอกสาร
หากคุณมีข้อสงสัยหรือความต้องการเกี่ยวกับ เครื่องทดสอบการสั่นสะเทือนแบบความถี่สูงจำลองการขนส่ง ISTA สำหรับผลิตภัณฑ์บรรจุภัณฑ์ โปรดอย่าลังเลที่จะส่งคำถามของคุณ
