แท่นทดสอบแรงสั่นสะเทือนความถี่สูง ES-30.pdf
โต๊ะสั่นสะเทือนเหมาะสำหรับอุตสาหกรรมใดบ้าง?
รายละเอียดผลิตภัณฑ์

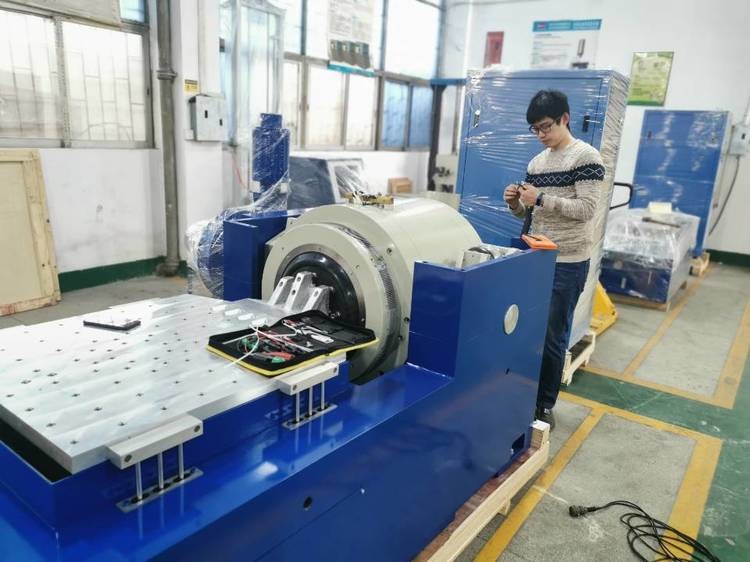

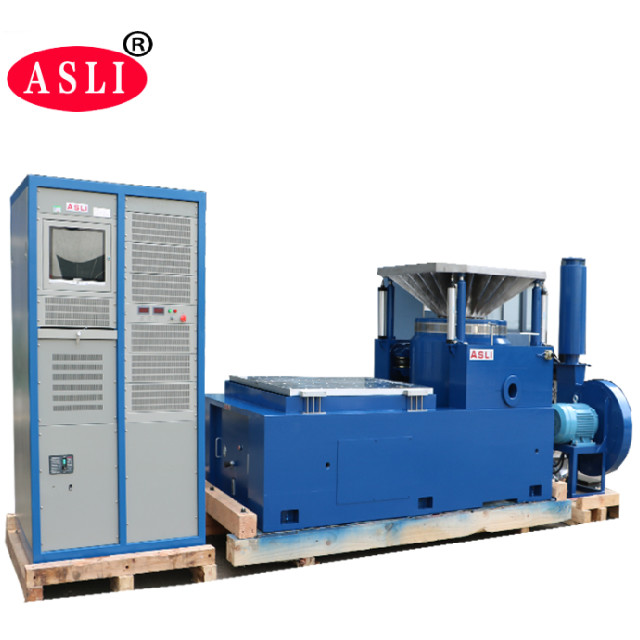

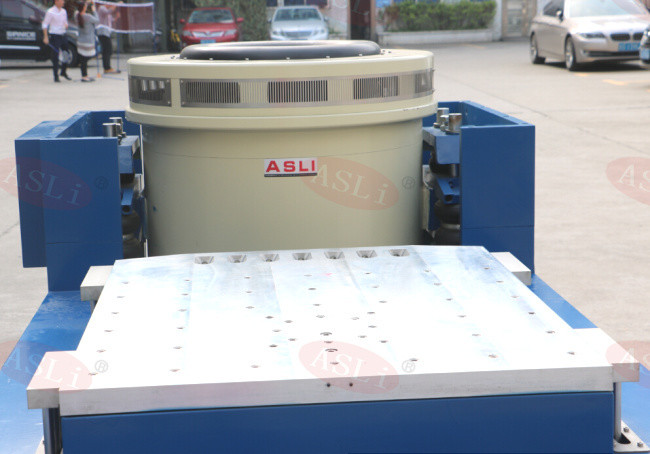

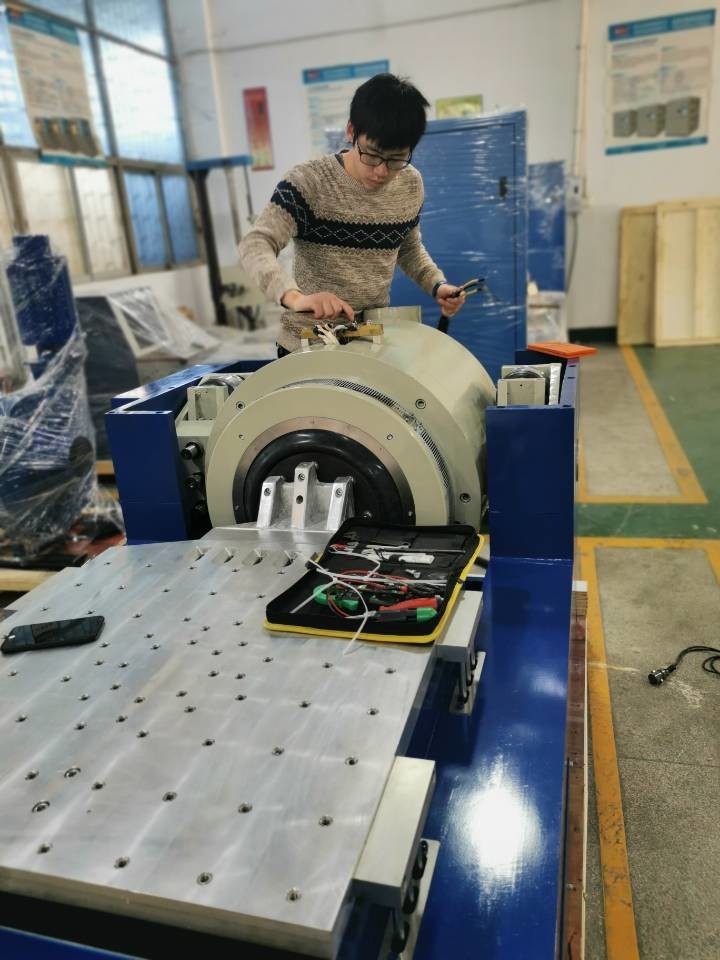

อุปกรณ์ทดสอบแรงสั่นสะเทือนใช้โครงสร้างแม่เหล็กคู่ วงแหวนการทำงานของโครงสร้างที่สร้างขึ้นเอง การรองรับอากาศ และตลับลูกปืนแบบลูกกลิ้งและการนำทางเชิงเส้น เทคโนโลยีขั้นสูงและเทคโนโลยีพิเศษของฉนวนรองรับ สามารถทำการทดสอบแรงสั่นสะเทือนแบบไซน์ในแกน X, Y, Z และการทดสอบแรงสั่นสะเทือนแบบสุ่มบรอดแบนด์ เพื่อทำการทดสอบแบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก
ไม่เพียงจำกัดเฉพาะชิ้นส่วนยานยนต์ แต่ยังใช้กันอย่างแพร่หลายในสาขาการป้องกันประเทศ อาวุธ การบิน อวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การขนส่ง และเครื่องใช้ในครัวเรือน
พารามิเตอร์ทางเทคนิค:
| รุ่น |
แรงสั่นสะเทือนไซน์พิกัด แรง (N) |
แรงสั่นสะเทือนสุ่มพิกัด แรง (N) |
ความถี่ ช่วง (Hz) |
อัตราเร่งพิกัด (m/s2) | ความเร็วพิกัด (m/s) |
การกระจัดพิกัด (p-p) มม. |
น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) |
ขนาดของ ขดลวดเคลื่อนที่ (มม.) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
พารามิเตอร์ทางเทคนิคของตัวขยายแนวนอน:
พารามิเตอร์ทางเทคนิคของตัวขยายแนวตั้ง:
ขนาดโต๊ะสามารถปรับแต่งได้~
เครื่องสั่นสะเทือนสามารถรวมกับห้องสภาพภูมิอากาศได้:
ยินดีรับคำถามของคุณ~ ^_^
