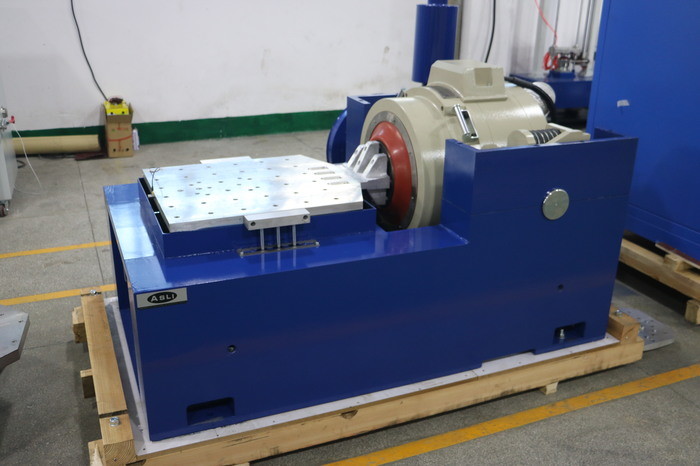

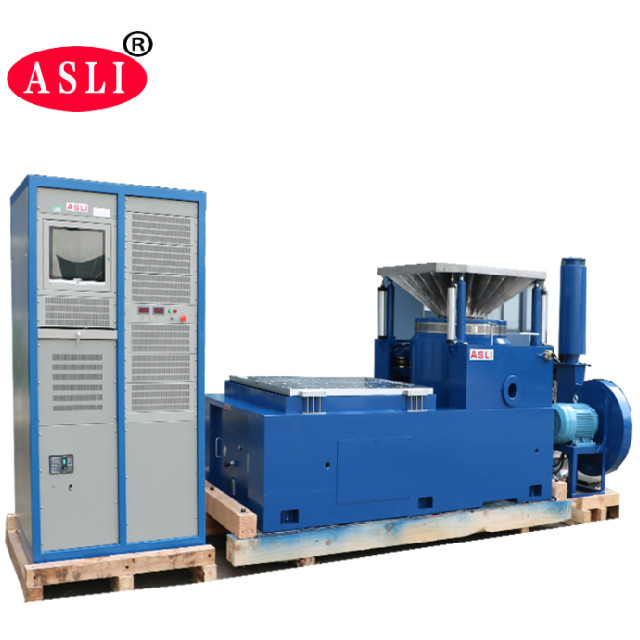

Sine Random Electrodynamic Vibration Shaker สำหรับการทดสอบความน่าเชื่อถือของชุดแบตเตอรี่
Product Details
| แรงไซน์: | 30000N | ความเร็ว: | 1.8m/s |
|---|---|---|---|
| ทิศทางการสั่นสะเทือน: | แนวตั้งแนวตั้ง | แอปพลิเคชัน: | ชุดแบตเตอรี่ |
| ความถี่: | 3 ~ 2500Hz | พลัง: | 380V 3 เฟส |
| การกระจัด: | 75มม | การทำงาน: | สุ่มไซน์ |
| เน้น |
เครื่องเขย่าแบบสั่นสะเทือนแบบไฟฟ้า 3 เฟส,เครื่องเขย่าแบบสั่นสะเทือนแบบไฟฟ้าที่ผ่านการรับรองจาก CE,เครื่องสั่นสะเทือนความถี่สูง 30000N |
||
Product Description
เราเป็นผู้ผลิตผลิตภัณฑ์เครื่องสั่นสะเทือนด้วยไฟฟ้าความถี่สูงแบบไดนามิก ระบบของเราใช้เทคโนโลยีสมัยใหม่ขั้นสูง รวมถึงโครงสร้างวงจรแม่เหล็กคู่ วงแหวนการทำงานของโครงสร้างที่สร้างขึ้นเอง การรองรับอากาศ ตลับลูกปืนลูกกลิ้ง และการนำแนวตรง และการแยกแกนหมุน เทคโนโลยีเหล่านี้ช่วยให้สามารถทดสอบการสั่นสะเทือนแบบไซน์สามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ รวมถึงการทดสอบพัลส์แบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก
ผลิตภัณฑ์เหล่านี้มีการใช้งานอย่างแพร่หลายในด้านการป้องกันประเทศ อาวุธ ยานยนต์ การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า และเครื่องใช้ในครัวเรือน
| รุ่น | แรงสั่นไซน์สูงสุด (N) | แรงสั่นสุ่มสูงสุด (N) | ช่วงความถี่ (Hz) | อัตราเร่งสูงสุด (m/s²) | ความเร็วสูงสุด (m/s) | การกระจัดสูงสุด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- โครงสร้างโครงกระดูกวงแหวนไดนามิกที่ออกแบบมาอย่างดี มีความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
- วงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและสมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยก ความแข็งของคอมโพสิตแบบตรงและนำเข้า มีความสามารถในการรับน้ำหนักแบบเยื้องศูนย์
- ฐานรองแยกแกนหมุนสำหรับใช้กับฮอร์โมน ติดตั้งเคลื่อนย้ายได้สะดวก
- ระบบเคลื่อนที่ด้วยเทคโนโลยีขั้นสูง เพื่อให้มั่นใจในความน่าเชื่อถือสูงของวงแหวนไดนามิก
- การออกแบบท่อลมใหม่เพื่อเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งคงที่และความแข็งไดนามิกของลูกบอลเล็กๆ ของแบริ่ง เพิ่มความสามารถของโต๊ะสั่นสะเทือนและปรับปรุงประสิทธิภาพความถี่ต่ำ
- แรงสูงสุด: แรงสั่นไซน์ 3000N; แรงสั่นสุ่ม 3000N; แรงกระแทก 6000N
- ช่วงความถี่: 3Hz ถึง 3500Hz; ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, กระแทก
- โหมดการกวาดความถี่: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
- จำนวนครั้งในการกวาดความถี่: 1 ถึง 32767
- เวลาในการกวาดความถี่: ความถี่คงที่/ครั้งเดียว 1–3600 นาที; สามารถแสดงกราฟการกวาดความถี่ได้
- อัตราเร่งสูงสุด: 1000 m/s² (ไม่มีโหลด)
- ความเร็วสูงสุด: 1.6 m/s
- การกระจัดสูงสุด: 25 มม. p-p (ไม่มีโหลด), ดับเบิ้ลพีค
- การกระจัดจากการกระแทก: 25 มม.
- น้ำหนักขดลวดเคลื่อนที่: 3.5 กก.
- ทิศทางการสั่นสะเทือน: แนวตั้ง
- คลื่นสั่นสะเทือน: ไซน์, สุ่ม, กระแทก
- เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่: φ150 มม.
- ขนาดระบบสั่นสะเทือน: ก750 × ส599 × ล680 มม.
- น้ำหนักระบบสั่นสะเทือน: 490 กก.
- โครงสร้างวงจรแม่เหล็กคู่ช่วยให้มั่นใจได้ถึงความเข้มของสนามแม่เหล็กสูงและลดการรั่วไหลของฟลักซ์ โครงสร้างการลดสนามแม่เหล็กพิเศษสามารถลดการรั่วไหลของฟลักซ์ให้ต่ำกว่า 1 mT
- สปริงรูปตัวยู ลูกกลิ้ง และแบริ่งเชิงเส้นให้ความต้านทานต่อการรับน้ำหนักที่เบี่ยงเบนได้ดี
- ใช้สปริงลมสำหรับการแยกการสั่นสะเทือน ระบบสั่นสะเทือนทำงานได้อย่างเสถียรแม้มีน้ำหนักบรรทุกมาก โดยไม่จำเป็นต้องมีฐานรากพิเศษ
- มีอุปกรณ์ป้องกันสำหรับเครื่องทดสอบการสั่นสะเทือนเกินความร้อน เกินพิกัด เกินกระแส เกินแรงดัน และเกินการกระจัด อุปกรณ์ป้องกันเครือข่ายไฟฟ้าครอบคลุมแรงดันเกิน แรงดันต่ำ และเฟสขาด การป้องกันกำลังขับรวมถึงการจำกัดกระแส การสตาร์ทแบบนุ่มนวล อุณหภูมิเกิน กระแสลัดวงจร และการป้องกันความผิดพลาดของโมดูล
- สามารถทำการทดสอบสภาพแวดล้อมแบบไซน์ สุ่ม และกระแทกได้
- ระบบนี้มีความต้องการความผันผวนของแรงดันไฟฟ้าต่ำสุด – ±10% เป็นที่ยอมรับได้
- ระบบนี้มีความต้องการความต้านทานการต่อลงดินต่ำสุด – ≤4Ω เป็นที่ยอมรับได้
- ความน่าเชื่อถือสูง เหมาะอย่างยิ่งสำหรับการทำงานเป็นเวลานาน
- ภายในแท่นรับน้ำหนักขนาดเล็ก สามารถสร้างอัตราเร่งและความถี่ในการทำงานที่สูงขึ้น ปรับปรุงความสามารถในการรับน้ำหนักและประสิทธิภาพของแท่นเครื่องทั้งหมด

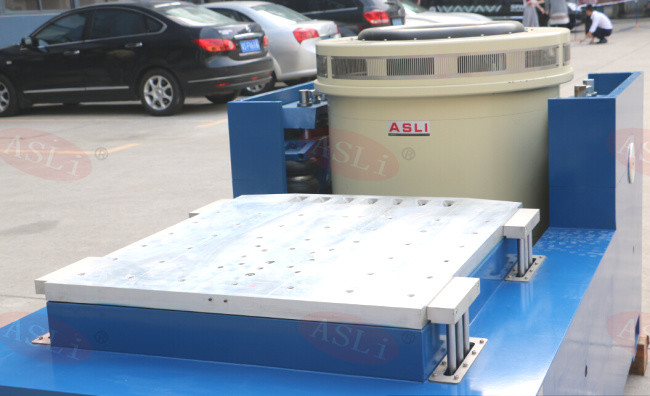

- แท่นแนวนอนและแท่นสั่นสะเทือนเป็นแบบรวม มีโครงสร้างที่สมบูรณ์แบบ ติดตั้งและปรับแต่งได้สะดวก
- รางแรงดันคงที่ รูปตัววี มีความสามารถในการต้านทานความเอียงและต้านทานการรับน้ำหนักแบบเบี่ยงเบน ปั๊มน้ำมันในตัว โครงสร้างดี ใช้งานง่าย
| รุ่น | ขนาดแท่น (มม.) | ช่วงความถี่ (Hz) | น้ำหนักชิ้นส่วนเคลื่อนที่ (กก.) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
แท่นขยายแนวตั้ง VT และตัวจับยึดที่ระบุได้รับการคำนวณอย่างแม่นยำและออกแบบอย่างพิถีพิถันเพื่อให้แน่ใจว่าลูกค้าจะได้รับประสิทธิภาพที่ดีที่สุดตามโครงสร้างที่สมบูรณ์แบบ วัสดุคุณภาพสูง และฝีมือการผลิต
| รุ่น | น้ำหนัก (กก.) | ความถี่สูงสุด (Hz) | ขนาดแท่น |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (แท่นกลม) | 220 | 350 | φ1200 |
หากท่านมีข้อสงสัยเกี่ยวกับเครื่องสั่นสะเทือนด้วยไฟฟ้าแบบไซน์สุ่มสำหรับทดสอบความน่าเชื่อถือของชุดแบตเตอรี่ โปรดติดต่อเรา
