คำอธิบายการใช้งาน:
เครื่องทดสอบการสั่นสะเทือนชนิด Electrodynamics ความถี่สูงพร้อมฟังก์ชัน Shock Response Spectrum ใช้สำหรับสภาพแวดล้อมทางการศึกษา การวิจัย และห้องปฏิบัติการ Aใช้โครงสร้างวงจรแม่เหล็กคู่, วงกลมการทำงานของโครงกระดูกที่สร้างขึ้นเอง, การรองรับทางอากาศและตลับลูกปืนลูกกลิ้งและการนำทางเชิงเส้น, เทคโนโลยีสมัยใหม่ขั้นสูงของการแยกทรูเนียนและเทคโนโลยีพิเศษ สามารถทำได้ในการทดสอบการสั่นสะเทือนแบบไซนูซอยด์สามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ เพื่อให้เสร็จสิ้นโดยพัลส์คลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, ฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก ผลิตภัณฑ์เหล่านี้มีการใช้กันอย่างแพร่หลายในการป้องกันประเทศ อาวุธ การบิน อวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องใช้ในบ้าน และสาขาอื่นๆ
| รุ่น: ES-30 | |
|---|---|
| แรงขับไซน์ | 3000kgf |
| แรงขับแบบสุ่ม | 3000kgf |
| แรงขับกระแทก | 6000kgf |
| ช่วงความถี่ | 3~2800Hz |
| การกระจัดต่อเนื่อง | 51mm |
| ผลกระทบของการกระจัด | 51mm |
| ความเร็วสูงสุด | 1.8m/s |
| ความเร่งสูงสุด | 981m/s2 |
| เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่ | Φ450mm |
| อนุญาตให้มีโมเมนต์เยื้องศูนย์ | >196N.m |
| จุดเชื่อมต่อโหลด | 6 จุด |
| มวลเทียบเท่าของชิ้นส่วนที่เคลื่อนที่ | 40kg |
| ขนาดสกรูเคาน์เตอร์ท็อป (มาตรฐาน) | M10 |
| ทิศทางการสั่นสะเทือน | การสั่นสะเทือนแนวตั้ง + แนวนอน |
| ความถี่แยกแกน | <3Hz |
| โหลดสูงสุด | 500Kg |
| การรั่วไหลของฟลักซ์แม่เหล็ก | <1mT |
| ขนาด (ไม่รวมบรรจุภัณฑ์) (ยาว×กว้าง×สูง) | 1000mm×550mm×850mm |
| น้ำหนักโต๊ะสั่นสะเทือน | 1300kg |
คุณสมบัติของเครื่องทดสอบการสั่นสะเทือน:
1. โครงกระดูกวงกลมไดนามิกที่ออกแบบมาอย่างดี พร้อมความถี่เรโซแนนซ์แกนสูงขึ้น
2. วงจรแม่เหล็กสองวงจร การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและมีเหตุผล
3. ตลับลูกปืนลูกกลิ้งก้านโยกตรงและนำเข้าสู่การวางแนวความแข็งของตัวเครื่องคอมโพสิต ความสามารถในการรับน้ำหนักเยื้องศูนย์
4. ฐานแยกทรูเนียนโดยเฉพาะสำหรับการใช้ฮอร์โมน การติดตั้งความสะดวกในการเคลื่อนย้าย
5. เทคโนโลยีขั้นสูงเคลื่อนที่ไปรอบๆ ระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มเอฟเฟกต์การระบายความร้อน
7. ความแข็งแกร่งแบบคงที่ ความแข็งแกร่งแบบไดนามิกของแบริ่งบอลลูนขนาดเล็ก เพิ่มความสามารถในการรับน้ำหนักของโต๊ะสั่นสะเทือน ปรับปรุงประสิทธิภาพความถี่ต่ำ

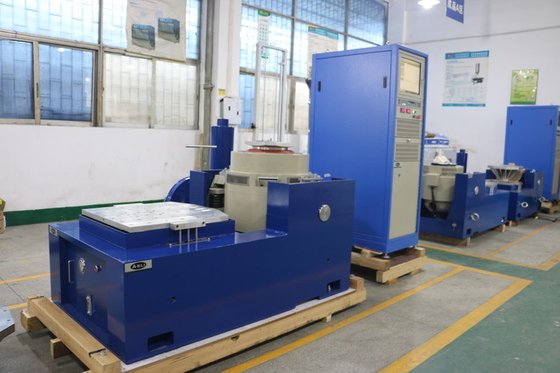

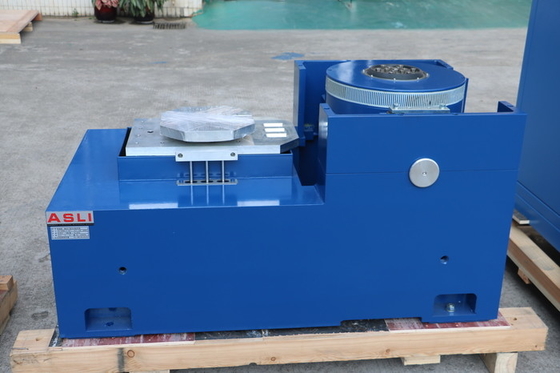

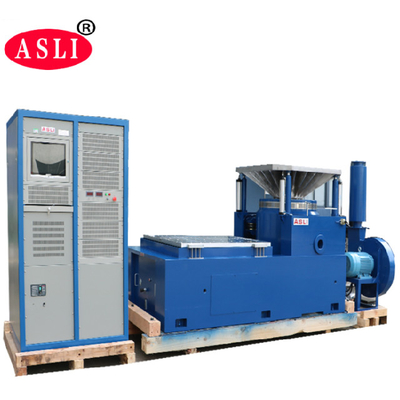

องค์ประกอบของเครื่องทดสอบการสั่นสะเทือนแม่เหล็กไฟฟ้าความถี่สูง:
ม้านั่งทดสอบการสั่นสะเทือน, ขยายกำลัง, พัดลมระบายความร้อน, โต๊ะสลิป, ตัวขยายแนวตั้ง
