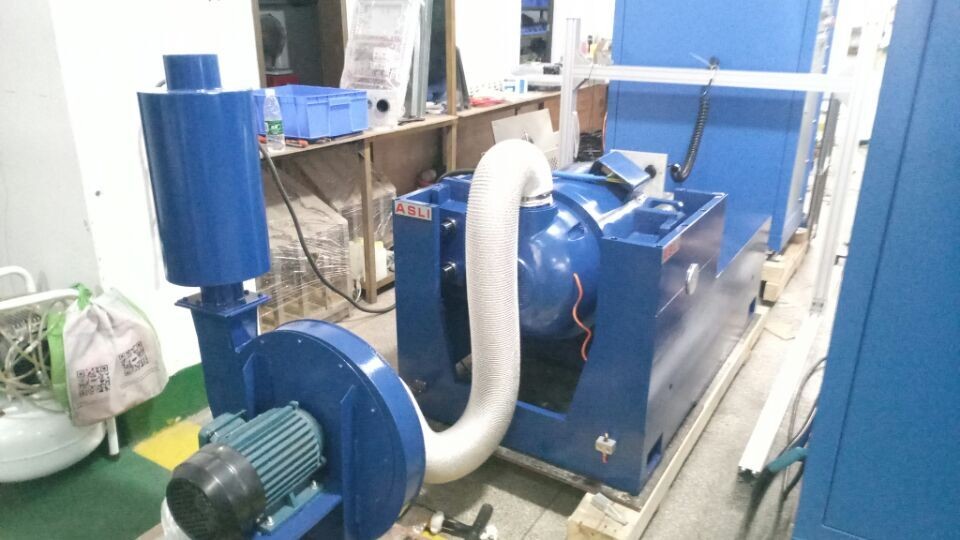

เครื่องทดสอบการสั่นสะเทือน Electrodynamic Vibration Shaker Table 3000N
รายละเอียดสินค้า
| แรงสั่นสะเทือน: | 3000N | ทิศทางการสั่นสะเทือน: | แนวตั้ง แนวนอน |
|---|---|---|---|
| แอปพลิเคชัน: | ชิ้นส่วนอิเล็กทรอนิกส์ | ชื่ออื่น: | ตารางเครื่องปั่นสั่นสะเทือน |
| ทดสอบ: | ไซน์, สุ่ม, ช็อค | การกระจัด: | 25มม |
| เน้น |
เครื่องทดสอบการสั่นสะเทือน 3000N,ตารางเครื่องปั่นสั่นสะเทือนชิ้นส่วนอิเล็กทรอนิกส์,เครื่องปั่นไฟฟ้าสำหรับเครื่องใช้ภายในบ้าน |
||
รายละเอียดสินค้า
เครื่องทดสอบการสั่นสะเทือน — เครื่องเขย่าแบบแม่เหล็กไฟฟ้า / โต๊ะเขย่าการสั่นสะเทือน — ออกแบบมาเพื่อทำการทดสอบการสั่นสะเทือนแบบไซน์สามแกน X, Y และ Z และการทดสอบการสั่นสะเทือนแบบสุ่มแบบบรอดแบนด์ นอกจากนี้ยังรองรับการทดสอบพัลส์แบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก ระบบเหล่านี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมกลาโหม, อาวุธ, การบิน, อวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า และเครื่องใช้ในครัวเรือน
| รุ่น | ES-3 |
| แรงขับไซน์ | 300 กก. |
| แรงขับสุ่ม | 300 กก. |
| แรงขับกระแทก | 600 กก. |
| ช่วงความถี่ | 3–3500 Hz |
| ระยะกระจัดต่อเนื่อง | 25 มม. |
| ระยะกระจัดกระแทก | 25 มม. |
| ความเร็วสูงสุด | 1.8 ม./วินาที |
| ความเร่งสูงสุด | 981 ม./วินาที² |
| เส้นผ่านศูนย์กลางขดลวดเคลื่อนที่ | Φ150 มม. |
| โมเมนต์นอกศูนย์กลางที่อนุญาต | >196 N·m |
| จุดเชื่อมต่อโหลด | 6 จุด |
| มวลเทียบเท่าของชิ้นส่วนเคลื่อนที่ | 3 กก. |
| ขนาดสกรูบนพื้นผิว (มาตรฐาน) | M8 |
| รูปแบบสกรู (เส้นผ่านศูนย์กลาง, เส้นรอบวง) | 8 บน Φ100 มม., 8 บน Φ200 มม. |
| ความถี่แยกแกน | <3 Hz |
| โหลดสูงสุด | 120 กก. |
| การรั่วไหลของฟลักซ์แม่เหล็ก | <1 mT |
| ขนาด (ไม่รวมบรรจุภัณฑ์) (ย×ก×ส) | 730 มม. × 550 มม. × 650 มม. |
| น้ำหนักโต๊ะสั่น | 450 กก. |
- โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์แกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กคู่ช่วยให้มั่นใจได้ถึงการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการจัดวางที่สมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมความแข็งของตัวถังแบบตรงและแบบนำเข้าเพื่อความสามารถในการรับน้ำหนักนอกศูนย์กลางสูง
- ฐานรองรับแบบแยกส่วนสำหรับใช้กับฮอร์โมน พร้อมความสะดวกในการเคลื่อนย้ายสำหรับการติดตั้ง
- ระบบเคลื่อนที่ขั้นสูงช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงของวงกลมไดนามิก
- การออกแบบท่อลมใหม่ช่วยเพิ่มผลการระบายความร้อน
- ความแข็งแบบสถิตและความแข็งแบบไดนามิกของบอลลูนขนาดเล็กที่รองรับช่วยเพิ่มความสามารถในการรับน้ำหนักของโต๊ะสั่นและปรับปรุงประสิทธิภาพความถี่ต่ำ

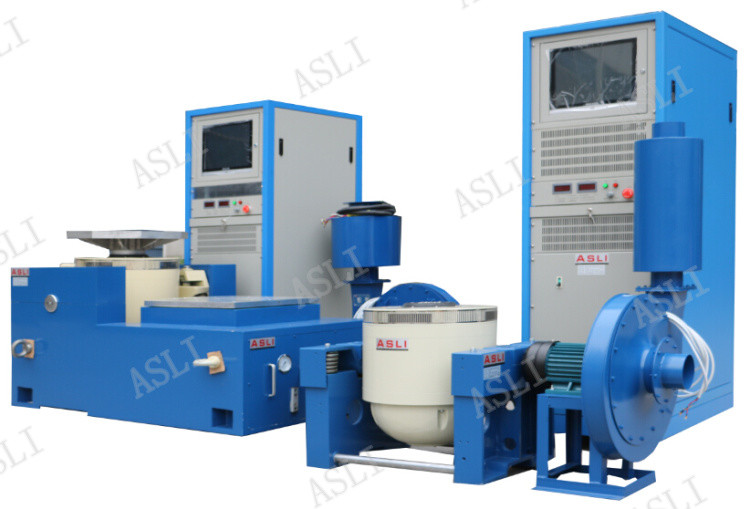

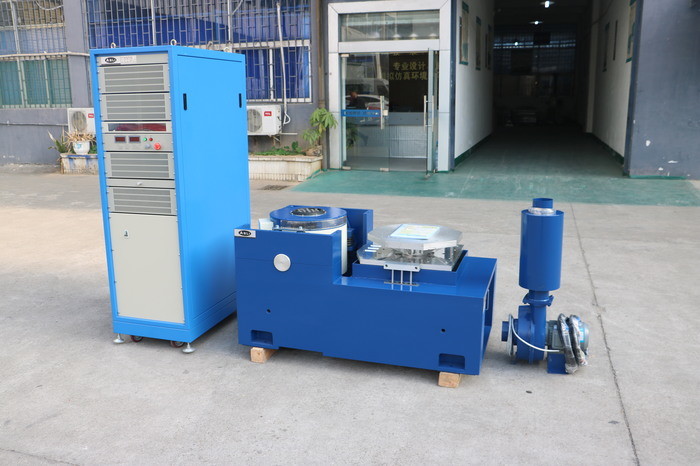

เครื่องทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าความถี่สูงประกอบด้วยส่วนประกอบดังต่อไปนี้:
- ม้านั่งทดสอบการสั่นสะเทือน
- เครื่องขยายเสียง
- พัดลมระบายความร้อน

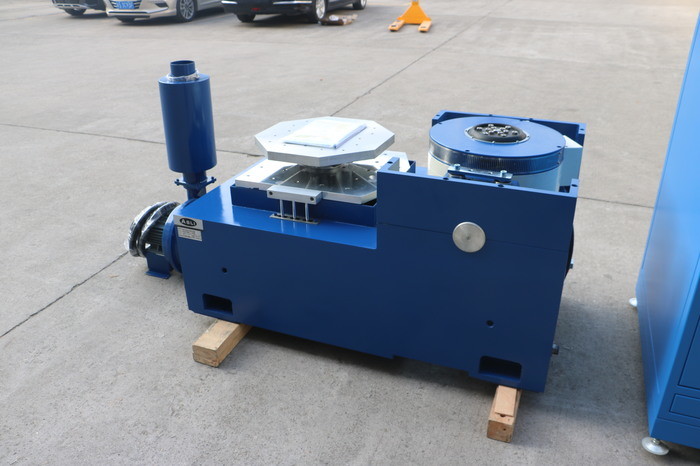

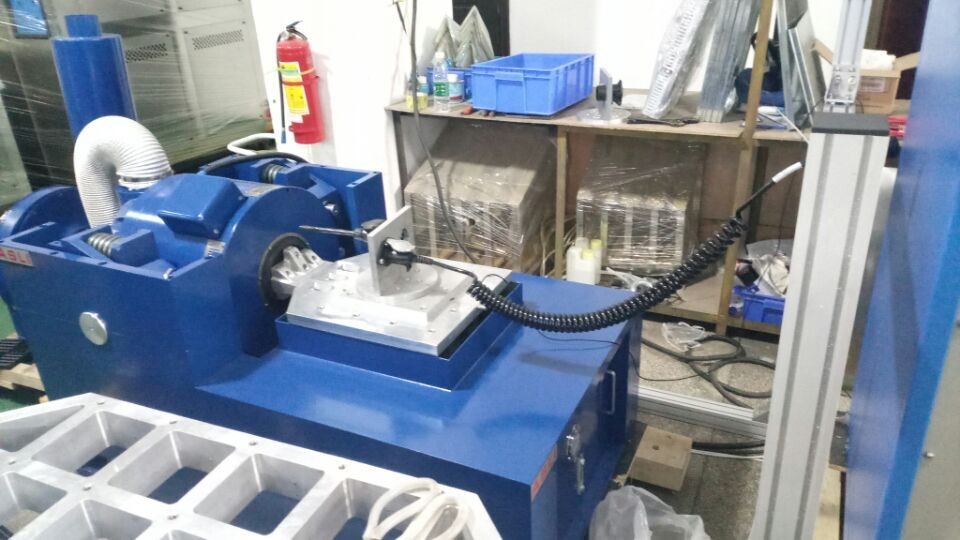

- โต๊ะสลิป
- ตัวขยายแนวตั้ง
- ภายในม้านั่งโหลดขนาดเล็ก สามารถเร่งความเร็วและใช้งานความถี่สูงขึ้นได้ ซึ่งช่วยเพิ่มความสามารถในการโหลดและประสิทธิภาพโดยรวมของม้านั่งเครื่องจักร
- ม้านั่งแนวนอนและม้านั่งสั่นเป็นแบบรวมที่มีโครงสร้างสมบูรณ์แบบ ให้ความสะดวกในการติดตั้งและปรับแต่ง
- รางแรงดันสถิต รูปตัว V พร้อมความสามารถในการทำงานแบบต้านทานการเอียงและการรับน้ำหนักแบบเอียง
- ปั๊มน้ำมันในตัวพร้อมโครงสร้างที่ดีและใช้งานง่าย
ขาตั้งขยายแนวตั้ง VT และตัวจับยึดที่ระบุได้รับการคำนวณอย่างแม่นยำและออกแบบอย่างพิถีพิถันเพื่อให้แน่ใจว่าลูกค้าจะได้รับประสิทธิภาพที่ดีที่สุดตามข้อกำหนดที่สมบูรณ์แบบ
คำถามที่พบบ่อย:
คำถามที่ 1: เครื่องเขย่าการสั่นสะเทือนแบบแม่เหล็กไฟฟ้าคืออะไร?
ตอบ: เครื่องเขย่าการสั่นสะเทือนแบบแม่เหล็กไฟฟ้าเป็นระบบทดสอบที่ใช้จำลองสภาวะการสั่นสะเทือนที่ผลิตภัณฑ์อาจประสบระหว่างการขนส่ง การทำงาน หรือการบริการ มีการใช้งานอย่างแพร่หลายสำหรับการทดสอบความน่าเชื่อถือ ความทนทาน และการรับรองคุณสมบัติ
คำถามที่ 2: สามารถทดสอบผลิตภัณฑ์ใดได้บ้าง?
ตอบ: สามารถใช้กับส่วนประกอบอิเล็กทรอนิกส์ ชิ้นส่วนยานยนต์ แบตเตอรี่ ส่วนประกอบอวกาศ ผลิตภัณฑ์ไฟฟ้า บรรจุภัณฑ์ อุปกรณ์สื่อสาร และผลิตภัณฑ์อื่นๆ ที่ต้องการการทดสอบการสั่นสะเทือน
คำถามที่ 3: เครื่องเขย่าสามารถทำการทดสอบการสั่นสะเทือนแบบใดได้บ้าง?
ตอบ: ขึ้นอยู่กับการกำหนดค่าระบบ สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์ การสั่นสะเทือนแบบสุ่ม การทดสอบแรงกระแทก การค้นหาเรโซแนนซ์ การกวาดความถี่ และการทดสอบการสั่นสะเทือนแบบตั้งโปรแกรมได้อื่นๆ
คำถามที่ 4: ความถี่ทดสอบสูงสุดคือเท่าใด?
ตอบ: ความถี่สูงสุดขึ้นอยู่กับรุ่นและการกำหนดค่า มีรุ่นเครื่องเขย่าที่แตกต่างกันสำหรับความต้องการความถี่ที่แตกต่างกัน โปรดระบุช่วงความถี่ที่คุณต้องการ เพื่อที่เราจะได้แนะนำรุ่นที่เหมาะสม
คำถามที่ 5: ฉันจะเลือกรุ่นเครื่องเขย่าที่ถูกต้องได้อย่างไร?
ตอบ: ปัจจัยหลัก ได้แก่:
- น้ำหนักตัวอย่างสูงสุด
- ขนาดตัวอย่าง
- ทิศทางการสั่นสะเทือนที่ต้องการ
- ช่วงความถี่
- ความเร่งสูงสุด
- ระยะกระจัด
- มาตรฐานการทดสอบการสั่นสะเทือนที่ต้องการ
จากพารามิเตอร์เหล่านี้ เราสามารถแนะนำระบบเครื่องเขย่าที่เหมาะสมได้
คำถามที่ 6: เครื่องเขย่าสามารถทำการสั่นสะเทือนทั้งแนวตั้งและแนวนอนได้หรือไม่?
ตอบ: ได้ ขึ้นอยู่กับการกำหนดค่า ระบบสามารถจัดหาให้พร้อมกับการตั้งค่าการทดสอบแนวตั้ง การตั้งค่าการทดสอบแนวนอน หรือทั้งสองอย่าง
คำถามที่ 7: สามารถทำการทดสอบการสั่นสะเทือนแบบสุ่มได้หรือไม่?
ตอบ: ได้ สามารถกำหนดค่าตัวควบคุมการสั่นสะเทือนที่เหมาะสมสำหรับการทดสอบการสั่นสะเทือนแบบสุ่ม รวมถึงโปรไฟล์การทดสอบตาม PSD
คำถามที่ 8: สามารถทำการทดสอบแรงกระแทกได้หรือไม่?
ตอบ: ได้ โดยมีเงื่อนไขว่าระบบเครื่องเขย่าที่เลือกมีกำลัง แรงกระจัด และความเร่งเพียงพอสำหรับโปรไฟล์แรงกระแทกที่ต้องการ
เครื่องเขย่าการสั่นสะเทือนแบบแม่เหล็กไฟฟ้ามีข้อดีหลายประการสำหรับการทดสอบการสั่นสะเทือนความถี่สูง:
- ช่วงความถี่กว้าง: เหมาะสำหรับการทดสอบการสั่นสะเทือนทั้งความถี่ต่ำและความถี่สูง โดยเฉพาะอย่างยิ่งสำหรับส่วนประกอบอิเล็กทรอนิกส์และยานยนต์
- ความแม่นยำในการควบคุมสูง: สามารถควบคุมความถี่ ความเร่ง ระยะกระจัด ความเร็ว และระยะเวลาการทดสอบได้อย่างแม่นยำ
- การตอบสนองที่รวดเร็ว: ระบบขับเคลื่อนด้วยแม่เหล็กไฟฟ้าตอบสนองต่อสัญญาณควบคุมได้อย่างรวดเร็ว ทำให้เหมาะสำหรับการทดสอบการสั่นสะเทือนแบบกวาด
- เอาต์พุตการสั่นสะเทือนที่เสถียร: การควบคุมแบบวงปิดช่วยรักษาระดับการสั่นสะเทือนให้เสถียรตลอดการทดสอบ
- การทดสอบแบบตั้งโปรแกรมได้: สามารถตั้งโปรแกรมพารามิเตอร์การทดสอบ เช่น ช่วงความถี่ อัตราการกวาด ความเร่ง และจำนวนรอบได้โดยอัตโนมัติ
- เหมาะสำหรับการทดสอบความถี่สูง: เหมาะอย่างยิ่งสำหรับ PCB/PCBA, อิเล็กทรอนิกส์ยานยนต์, เซ็นเซอร์, ขั้วต่อ, แบตเตอรี่ และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ
- ระบบอัตโนมัติสูง: สามารถบันทึกและดำเนินการโปรแกรมการทดสอบได้โดยอัตโนมัติ ซึ่งช่วยเพิ่มประสิทธิภาพและความสามารถในการทำซ้ำของการทดสอบ
จุดเด่นของผลิตภัณฑ์
โต๊ะเครื่องเขย่าแบบสั่นสะเทือนด้วยไฟฟ้าไดนามิก 3000N สำหรับการทดสอบไซน์ X,Y,Z, แบบสุ่มและการกระแทก การออกแบบที่ทนทานและมีประสิทธิภาพพร้อมการรั่วไหลของแม่เหล็กต่ำ ระยะการเคลื่อนที่ 25 มม. ความสามารถในการรับน้ำหนัก 120 กก. และช่วง 3~3500Hz เหมาะสำหรับงานอิเล็กทรอนิกส์ การบินและอวกาศ และการป้องกันประเทศ
