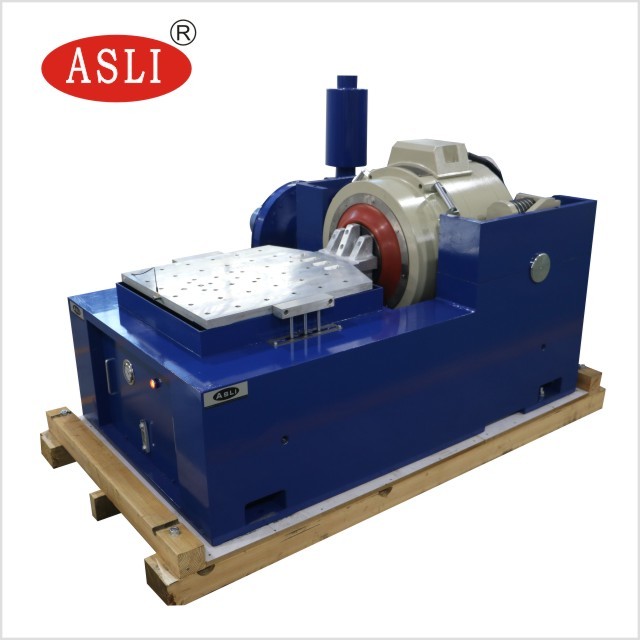

แท่นทดสอบการสั่นสะเทือนทางอิเล็กทรอนิกส์ IEC62133 ตรงตามมาตรฐาน Ista สำหรับแบตเตอรี่ลิเธียม
เครื่องขยายเสียงสวิตชิ่งดิจิทัล
ระบบใช้เครื่องขยายเสียงดิจิทัลพร้อมการมอดูเลตความกว้างพัลส์แบบไซน์ หลักการทำงานคือ: ใช้ความสามารถในการสวิตชิ่งความถี่สูงของ IGBT FET สัญญาณแรงดันต่ำที่ป้อนเข้าโดยคอนโทรลเลอร์จะถูกขยายโดยวงจรดิจิทัลและเรียกคืนเป็นสัญญาณเดิม จากนั้นส่งออกไปยังขดลวดเคลื่อนที่ของโต๊ะสั่นเพื่อส่งเสริมการสั่นสะเทือนทางไฟฟ้า การเคลื่อนไหวของไต้หวัน
ส่วนประกอบหลักของเครื่องขยายเสียงกำลังไฟฟ้าแรงสูงอัจฉริยะคือ: การควบคุมด้านหน้า, โมดูลเครื่องขยายเสียง, วงจรป้องกัน, ส่วนจ่ายไฟ และตู้ไฟฟ้า ระบบใช้รูปแบบเอาต์พุตแรงดันสูงและกระแสไฟต่ำ ซึ่งช่วยลดการสูญเสียพลังงานระหว่างการส่งและบรรลุการจับคู่ความต้านทานที่มีประสิทธิภาพและสมเหตุสมผล
พารามิเตอร์:
| แรงขับแบบไซน์ | 300kgf |
| แรงขับแบบสุ่ม | 300kgf rms |
| แรงขับกระแทก | 600kgf |
| ช่วงความถี่ | 5~2800Hz |
| การกระจัดอย่างต่อเนื่อง | 25.4mm |
| ความเร็วสูงสุด | 1.8m/s |
| เครื่องขยายเสียงสวิตชิ่ง | |
| เอาต์พุตเครื่องขยายเสียง | 3.5kVA |
| อัตราส่วนสัญญาณต่อสัญญาณรบกวน | >65dB |
| อัตราขยาย IF | ≥80 |
| การบิดเบือนฮาร์มอนิกทั้งหมด (ที่เอาต์พุตพิกัด) | น้อยกว่า 0.5% เมื่อ DC (0.1Hz) ถึง 500Hz; น้อยกว่า 1.0% เมื่อ 500Hz ถึง 5000Hz |
| เครื่องขยายเสียงการตอบสนองความถี่ | DC (0.1Hz) ถึง 4500Hz: ±3dB; |
| เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) | >35,000 ชั่วโมง |
| เคาน์เตอร์ขยายแนวตั้ง | |
| ขนาดโต๊ะ | 600mm×600mm |
| ขีดจำกัดบน opeความถี่พิกัด | ไซน์ 2200Hz, สุ่ม 3500Hz |
| น้ำหนักถ่วง | 30kg |
| วัสดุเคาน์เตอร์ | อลูมิเนียมอัลลอย |
| ตัวควบคุมการสั่นสะเทือน | |
| ระบบปฏิบัติการ | Windows 7 |
| อินเทอร์เฟซการทำงาน | อินเทอร์เฟซภาษาจีนและภาษาอังกฤษ |
| ฟังก์ชันซอฟต์แวร์ | ไซน์, สุ่ม, ช็อตแบบคลาสสิก, การค้นหาเรโซแนนซ์และเรสซิเดนท์ |
คุณสมบัติ:
1. โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดี พร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
2. วงจรแม่เหล็กสองวงจร การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและสมเหตุสมผล
3. ตลับลูกปืนลูกกลิ้งก้านโยกตรงและนำเข้า-ร่างกายคอมโพสิตที่เน้นการวางแนว ความสามารถในการรับน้ำหนักแบบเยื้องศูนย์
4. ฐานแยก Trunnion ที่อุทิศให้กับการใช้ฮอร์โมน การติดตั้งความสะดวกในการเคลื่อนที่
5. เทคโนโลยีขั้นสูงเคลื่อนที่ไปรอบๆ ระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มเอฟเฟกต์การระบายความร้อน
7. ความแข็งแกร่งแบบคงที่ ความแข็งแกร่งแบบไดนามิกของบอลลูนขนาดเล็กของแบริ่ง เพิ่มความสามารถในการรับน้ำหนักของโต๊ะสั่น ปรับปรุงประสิทธิภาพความถี่ต่ำ
โปรดติดต่อฉันหากคุณมีข้อสงสัยหรือความต้องการเกี่ยวกับ แท่นทดสอบการสั่นสะเทือนทางอิเล็กทรอนิกส์ IEC62133 ตรงตามมาตรฐาน Ista สำหรับแบตเตอรี่ลิเธียม
