พบกับตารางเครื่องเขย่าแบบสั่นสะเทือนมาตรฐาน ISTA ทำการทดสอบการกระแทกแบบสุ่ม

แอปพลิเคชัน

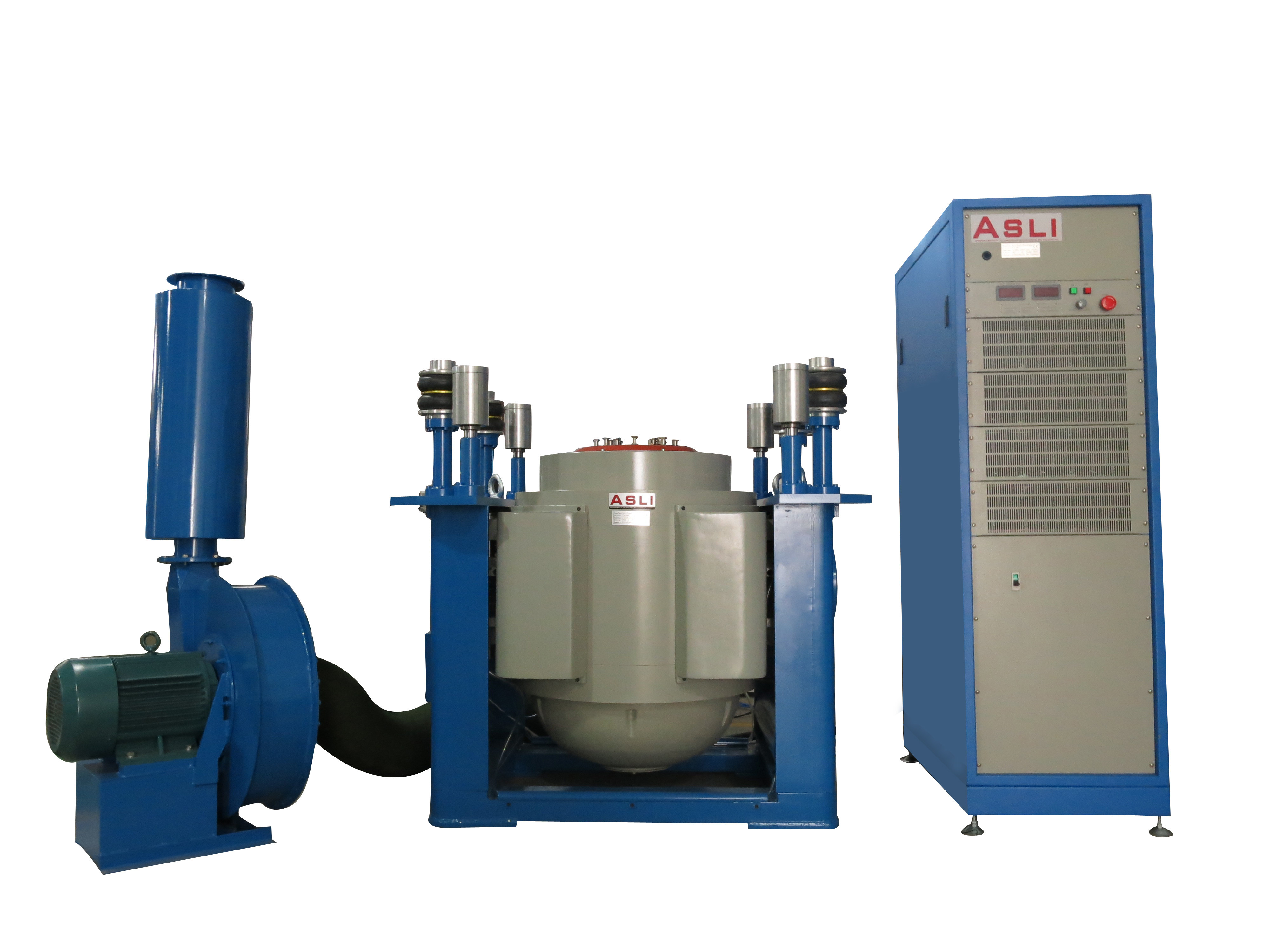

เราเป็นผู้ผลิตเครื่องทดสอบการสั่นสะเทือนแบบอิเล็กโทรไดนามิกส์ดิจิทัลรุ่น ES-20 และเครื่องทดสอบการสั่นสะเทือนความถี่สูง ระบบเหล่านี้ใช้เทคโนโลยีขั้นสูงรวมถึงโครงสร้างวงจรแม่เหล็กคู่ วงแหวนการทำงานของโครงกระดูกที่สร้างขึ้นเอง การรองรับอากาศ ตลับลูกปืนลูกกลิ้งพร้อมแนวแกนนำ และการแยกแกนหมุน พวกมันสามารถทำการทดสอบการสั่นสะเทือนแบบไซน์แกน X, Y และ Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ รวมถึงการทดสอบพัลส์แบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก

ผลิตภัณฑ์เหล่านี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมกลาโหม, อาวุธ, การบิน, การบินและอวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า และเครื่องใช้ในครัวเรือน

คุณสมบัติหลัก

• โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดี พร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
• การออกแบบวงจรแม่เหล็กคู่พร้อมการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างที่กะทัดรัดและสมเหตุสมผล
• ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมความแข็งของตัวถังแบบตรงและนำเข้า ให้ความสามารถในการรับน้ำหนักแรงเหวี่ยงสูง
• ฐานรองรับแกนหมุนสำหรับการใช้งานเฉพาะ พร้อมการติดตั้งที่เคลื่อนย้ายได้สะดวก
• ระบบเคลื่อนที่ด้วยเทคโนโลยีขั้นสูงช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงของวงกลมไดนามิก
• การออกแบบท่อลมใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
• ความแข็งสถิตและความแข็งไดนามิกของบอลลูนขนาดเล็กของแบริ่ง เพิ่มความจุของโต๊ะสั่นสะเทือนและปรับปรุงประสิทธิภาพความถี่ต่ำ

พารามิเตอร์ทางเทคนิค

รุ่น	พิกัด ไซน์ แรง (N)	พิกัด สุ่ม แรง (N)	ความถี่ ช่วง (Hz)	พิกัด ความเร่ง (m/s²)	พิกัด ความเร็ว (m/s)	พิกัด การกระจัด (p-p) มม.	สูงสุด โหลด (กก.)	เคลื่อนที่ คอยล์ (กก.)	ขนาด ของเคลื่อนที่ คอยล์ (มม.)
ES-1	1000	1000	3–3500	400	1.2	25	70	2.5	Φ150
ES-2	2000	2000	3–3500	800	1.6	25	70	2.5	Φ150
ES-2a	2000	2000	3–3500	300	1.6	40	70	8	Φ230
ES-3	3000	3000	3–3500	1000	1.6	25	100	3.5	Φ150
ES-3a	3000	3000	3–3500	400	1.6	40	120	9	Φ230
ES-6	6000	6000	3–3500	1000	1.6	25	180	6.5	Φ230
ES-6a	6000	6000	3–3500	1000	1.6	51	250	12	Φ230
ES-10	10000	10000	3–3000	1000	1.8	51	270	14	Φ240
ES-20	20000	20000	3–3000	1000	1.8	51	300	30	Φ320
ES-30	30000	30000	3–2800	1000	1.8	51	450	40	Φ450
ES-40	40000	40000	3–2800	1000	1.8	51	500	50	Φ450
ES-50	50000	50000	3–2700	1000	1.8	51	750	50	Φ450
ES-60	60000	60000	3–2700	1000	1.8	51	750	60	Φ450
ES-100	100000	100000	3–2500	1000	1.8	51	1000	90	Φ450
ES-120	120000	120000	3–2200	1000	1.8	51	1100	90	Φ500
ES-160	160000	160000	3–2100	1000	1.8	51	1500	150	Φ600
ES-200	200000	200000	3–2000	1000	1.8	51	2500	200	Φ650
ES-350	350000	350000	3–1700	1000	1.8	51	4500	300	Φ870

พารามิเตอร์ทางเทคนิคของโต๊ะสั่นสะเทือนแนวตั้ง

รุ่น	น้ำหนัก (กก.)	ความถี่สูงสุด (Hz)	ขนาดแท่น
VT300	10	2000	Φ300
VT400	16	2000	Φ400
VT500	25	1500	Φ500
VT600	35	1000	Φ600
VT0303	15	2000	300×300
VT0404	22	1500	400×400
VT0505	30	500	500×500
VT0606	58	350	600×600
VT0808	140	350	800×800
VT1010	180	350	1000×1000
VT1212	250	350	1200×1200
VT1212 (แท่นกลม)	220	350	Φ1200

เกี่ยวกับโรงงาน ASLi

เราเป็นผู้ผลิตอุปกรณ์ทดสอบที่ก่อตั้งมายาวนาน ในช่วง 25 ปีที่ผ่านมา เราได้อุทิศตนให้กับอุปกรณ์ทดสอบสภาพแวดล้อมจำลอง และเครื่องทดสอบการสั่นสะเทือนและแรงกระแทกเชิงกล โต๊ะสั่นสะเทือนที่ได้มาตรฐาน ISTA และทำการทดสอบแรงกระแทกแบบสุ่มเป็นหนึ่งในผลิตภัณฑ์ดาวเด่นของเรา และเราได้รับการรับรอง CE สำหรับเครื่องนี้



คำถามที่พบบ่อย:

คำถามที่ 1: เครื่องสั่นสะเทือนแบบอิเล็กโทรไดนามิกคืออะไร?
ตอบ: เครื่องสั่นสะเทือนแบบอิเล็กโทรไดนามิกเป็นระบบทดสอบที่ใช้จำลองสภาวะการสั่นสะเทือนที่ผลิตภัณฑ์อาจประสบระหว่างการขนส่ง การทำงาน หรือการบริการ มีการใช้งานอย่างแพร่หลายสำหรับการทดสอบความน่าเชื่อถือ ความทนทาน และการรับรอง

คำถามที่ 2: สามารถทดสอบผลิตภัณฑ์อะไรได้บ้าง?
ตอบ: สามารถใช้ได้กับส่วนประกอบอิเล็กทรอนิกส์ ชิ้นส่วนยานยนต์ แบตเตอรี่ ส่วนประกอบการบินและอวกาศ ผลิตภัณฑ์ไฟฟ้า บรรจุภัณฑ์ อุปกรณ์สื่อสาร และผลิตภัณฑ์อื่นๆ ที่ต้องการการทดสอบการสั่นสะเทือน

คำถามที่ 3: เครื่องสั่นสะเทือนสามารถทำการทดสอบการสั่นสะเทือนแบบใดได้บ้าง?
ตอบ: ขึ้นอยู่กับการกำหนดค่าระบบ สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์ การสั่นสะเทือนแบบสุ่ม การทดสอบแรงกระแทก การค้นหาเรโซแนนซ์ การกวาดความถี่ และการทดสอบการสั่นสะเทือนแบบตั้งโปรแกรมได้อื่นๆ

คำถามที่ 4: ความถี่ทดสอบสูงสุดคือเท่าใด?
ตอบ: ความถี่สูงสุดขึ้นอยู่กับรุ่นและการกำหนดค่า มีรุ่นเครื่องสั่นสะเทือนที่แตกต่างกันสำหรับความต้องการความถี่ที่แตกต่างกัน โปรดระบุช่วงความถี่ที่คุณต้องการ เพื่อที่เราจะได้แนะนำรุ่นที่เหมาะสม

คำถามที่ 5: ฉันจะเลือกรุ่นเครื่องสั่นสะเทือนที่ถูกต้องได้อย่างไร?
ตอบ: ปัจจัยหลัก ได้แก่:

• น้ำหนักตัวอย่างสูงสุด
• ขนาดตัวอย่าง
• ทิศทางการสั่นสะเทือนที่ต้องการ
• ช่วงความถี่
• ความเร่งสูงสุด
• การกระจัด
• มาตรฐานการทดสอบการสั่นสะเทือนที่ต้องการ

จากพารามิเตอร์เหล่านี้ เราสามารถแนะนำระบบเครื่องสั่นสะเทือนที่เหมาะสมได้

คำถามที่ 6: เครื่องสั่นสะเทือนสามารถทำการสั่นสะเทือนทั้งแนวตั้งและแนวนอนได้หรือไม่?
ตอบ: ได้ ขึ้นอยู่กับการกำหนดค่า ระบบสามารถจัดหาให้กับการตั้งค่าการทดสอบแนวตั้ง การตั้งค่าการทดสอบแนวนอน หรือทั้งสองอย่าง

คำถามที่ 7: สามารถทำการทดสอบการสั่นสะเทือนแบบสุ่มได้หรือไม่?
ตอบ: ได้ สามารถกำหนดค่าตัวควบคุมการสั่นสะเทือนที่เหมาะสมสำหรับการทดสอบการสั่นสะเทือนแบบสุ่ม รวมถึงโปรไฟล์การทดสอบตาม PSD

คำถามที่ 8: สามารถทำการทดสอบแรงกระแทกได้หรือไม่?
ตอบ: ได้ โดยมีเงื่อนไขว่าระบบเครื่องสั่นสะเทือนที่เลือกมีกำลัง การกระจัด และความสามารถในการเร่งความเร็วเพียงพอสำหรับโปรไฟล์แรงกระแทกที่ต้องการ

เครื่องสั่นสะเทือนแบบอิเล็กโทรไดนามิกมีข้อดีหลายประการสำหรับการทดสอบการสั่นสะเทือนความถี่สูง:

• ช่วงความถี่กว้าง: เหมาะสำหรับการทดสอบการสั่นสะเทือนทั้งความถี่ต่ำและความถี่สูง โดยเฉพาะอย่างยิ่งสำหรับส่วนประกอบอิเล็กทรอนิกส์และยานยนต์
• ความแม่นยำในการควบคุมสูง: สามารถควบคุมความถี่ ความเร่ง การกระจัด ความเร็ว และระยะเวลาการทดสอบได้อย่างแม่นยำ
• การตอบสนองที่รวดเร็ว: ระบบขับเคลื่อนแบบอิเล็กโทรไดนามิกตอบสนองต่อสัญญาณควบคุมได้อย่างรวดเร็ว ทำให้เหมาะสำหรับการทดสอบการสั่นสะเทือนแบบกวาด
• เอาต์พุตการสั่นสะเทือนที่เสถียร: การควบคุมแบบวงปิดช่วยรักษาระดับการสั่นสะเทือนให้คงที่ตลอดการทดสอบ
• การทดสอบแบบตั้งโปรแกรมได้: สามารถตั้งโปรแกรมพารามิเตอร์การทดสอบ เช่น ช่วงความถี่ อัตราการกวาด ความเร่ง และจำนวนรอบได้โดยอัตโนมัติ
• เหมาะสำหรับการทดสอบความถี่สูง: เหมาะอย่างยิ่งสำหรับ PCB/PCBA, อิเล็กทรอนิกส์ยานยนต์, เซ็นเซอร์, ขั้วต่อ, แบตเตอรี่ และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ
• ระบบอัตโนมัติสูง: สามารถบันทึกและดำเนินการโปรแกรมทดสอบได้โดยอัตโนมัติ เพิ่มประสิทธิภาพและความสามารถในการทำซ้ำของการทดสอบ
