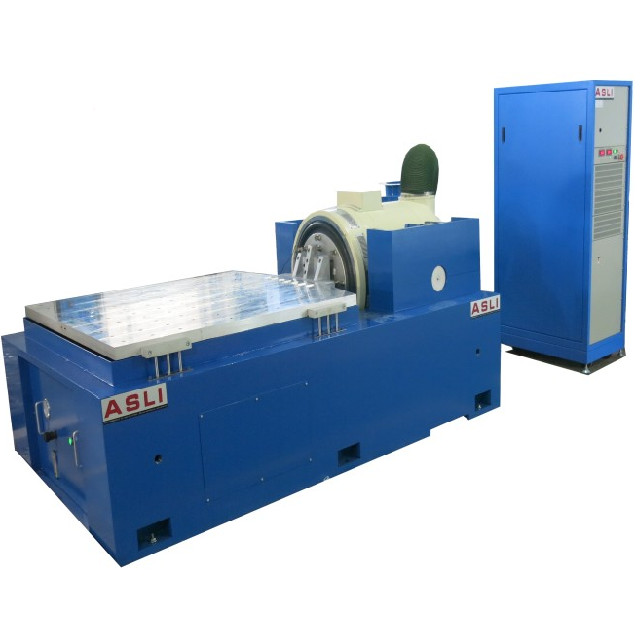

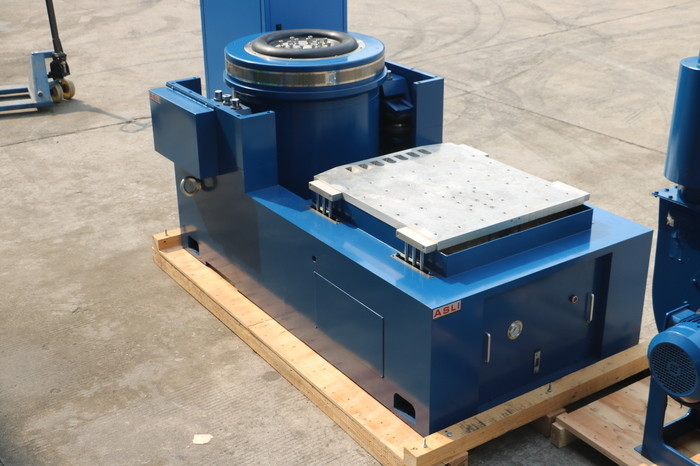

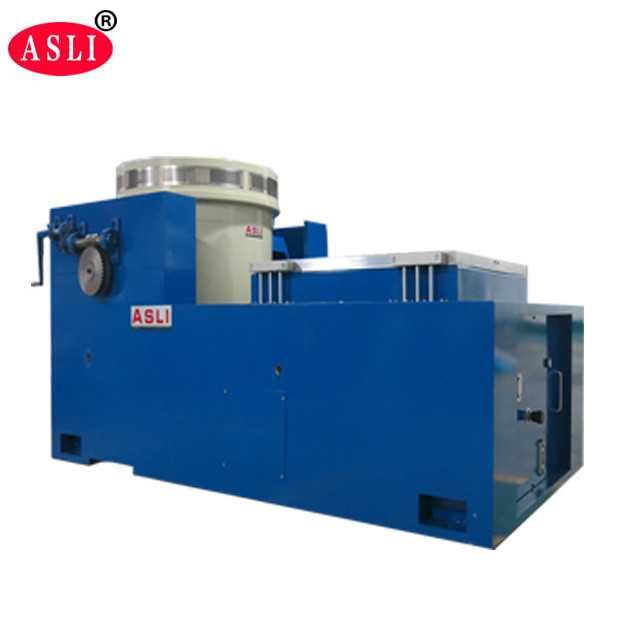

3 แกนเครื่องเขย่าเครื่องสั่นสะเทือนแบบตั้งโต๊ะเครื่องสั่นสะเทือนไฟฟ้า
Product Details
| แรงไซน์: | 6000N | ความเร็ว: | 1.6 ม./วินาที |
|---|---|---|---|
| การย้าย: | 25มม | ความถี่: | 3~3500เฮิร์ต |
| การบรรทุก: | 180กก | การเร่งความเร็ว: | 100 กรัม |
| กระดอง: | 230มม | ||
| เน้น |
6000N โต๊ะเขย่าเครื่องกล,ตารางเครื่องปั่นเครื่องกลไฟฟ้าแบบไดนามิก,เครื่องปั่นสั่นสะเทือนไฟฟ้าเครื่องกล |
||
Product Description
เครื่องสั่นสะเทือนความถี่สูงใช้เทคโนโลยีสมัยใหม่ขั้นสูง รวมถึงโครงสร้างวงจรแม่เหล็กคู่ วงแหวนการทำงานโครงกระดูกที่สร้างขึ้นเอง การรองรับอากาศ ตลับลูกปืนลูกกลิ้งและการนำแนวเส้นตรง และการแยกแกนหมุน สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์แกน X, Y และ Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ รวมถึงการทดสอบสเปกตรัมการตอบสนองแบบพัลส์และช็อกแบบคลาสสิก (ครึ่งไซน์) อุปกรณ์นี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมกลาโหม, อาวุธ, การบิน, การบินและอวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า และเครื่องใช้ในครัวเรือน
- แรงพิกัด: แรงไซน์ 6000N; แรงสุ่ม 6000N; แรงช็อก 12000N
- ช่วงความถี่: 5Hz ถึง 3500Hz — รองรับความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม และโหมดช็อก
- โหมดกวาดความถี่: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
- จำนวนครั้งที่กวาดความถี่: 1 ถึง 32767
- เวลาที่กวาดความถี่: ความถี่คงที่/ครั้งเดียว 1–3600 นาที; สามารถแสดงเส้นโค้งการกวาดความถี่ได้
- ความเร่งสูงสุด: 1000 m/s² (ไม่มีโหลด)
- โหลดสูงสุด: 180 กก.
- การกระจัดสูงสุด: 25 มม. p-p (ไม่มีโหลด), ดับเบิลพีค
- การกระจัดจากการกระแทก: 25 มม.
- น้ำหนักขดลวดเคลื่อนที่: 6.5 กก.
- ทิศทางการสั่น: แนวตั้ง
- คลื่นการสั่น: ไซน์, สุ่ม, ช็อก
- เส้นผ่านศูนย์กลางขดลวดเคลื่อนที่: φ230 มม.
- ขนาดระบบสั่น (มม.): ก850 × ส750 × ล550 มม.
- น้ำหนักระบบสั่น: 590 กก.

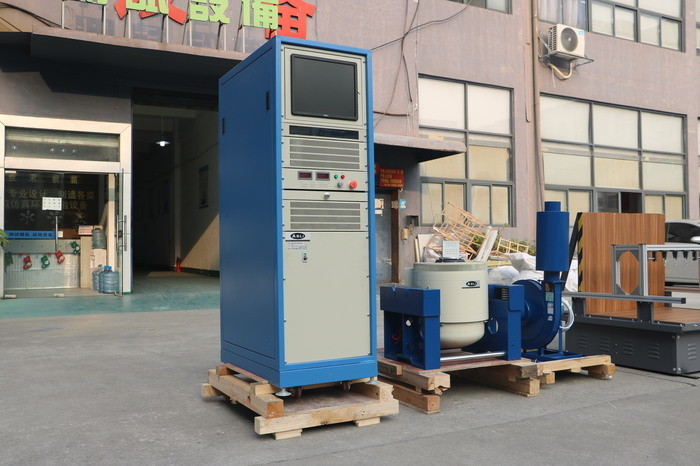

- เครื่องกำเนิดการสั่น — 1 ชุด
- ตัวควบคุมการสั่น — 1 ชุด
- ห้องเชื่อมต่อการสื่อสาร — 1 ชุด
- เครื่องขยายเสียง DA-6 — 1 ชุด
- กำลังขับเคลื่อน — 1 ชิ้น
- ซอฟต์แวร์ไดรเวอร์ — 1 ชุด
- ระบบระบายความร้อน — 1 ชุด
- คอมพิวเตอร์อุตสาหกรรม — 1 ชุด
| รุ่น | แรงไซน์พิกัด (N) | แรงสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | ความเร่งพิกัด (m/s²) | ความเร็วพิกัด (m/s) | การกระจัดพิกัด (p-p) มม. | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
หมายเหตุ: รุ่น ES-6 ถูกเน้นเป็นค่ากำหนดหลัก มีรุ่นอื่น ๆ ที่มีให้เลือกสำหรับความต้องการแรงและโหลดที่สูงขึ้น
- โครงสร้างโครงกระดูกวงกลมแบบไดนามิกที่ออกแบบมาอย่างดี มีความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กคู่ช่วยให้มั่นใจได้ถึงการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการจัดวางที่สมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมการวางแนวความแข็งของโครงสร้างแบบตรงและนำเข้า ให้ความสามารถในการรับโหลดแบบเยื้องศูนย์ที่ยอดเยี่ยม
- ฐานแยกแกนหมุนที่ออกแบบมาเฉพาะสำหรับการใช้งานฮอร์โมน ทำให้การติดตั้งเคลื่อนที่สะดวก
- ระบบเคลื่อนที่ขั้นสูงช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงของวงกลมแบบไดนามิก
- การออกแบบท่อลมแบบใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งแบบสถิตและความแข็งแบบไดนามิกของลูกบอลขนาดเล็กที่รองรับช่วยเพิ่มความสามารถในการรับน้ำหนักของโต๊ะสั่นและปรับปรุงประสิทธิภาพความถี่ต่ำ
