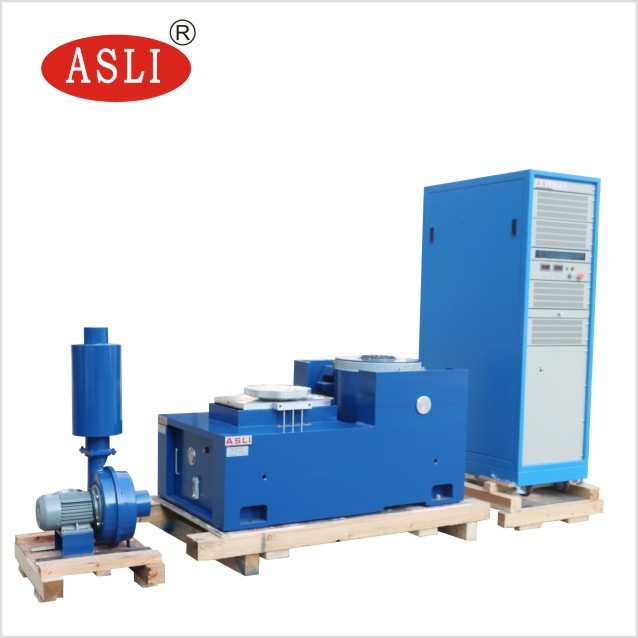

เครื่องทดสอบการสั่นสะเทือนแบบสุ่มสำหรับความแข็งแรงและความสมบูรณ์ของบรรจุภัณฑ์ตามมาตรฐาน ISTA / ASTM แบบสั่งทำพิเศษ
คุณกำลังทำงานเกี่ยวกับการทดสอบบรรจุภัณฑ์ที่จะช่วย… หรือไม่
ตรวจสอบความเหมาะสมสำหรับการใช้งานจริง
ช่วยแก้ปัญหาเกี่ยวกับบรรจุภัณฑ์ในปัจจุบัน
ระบุแนวทางที่สามารถลดต้นทุนบรรจุภัณฑ์ได้
มอบวิธีการทางเทคนิคในการเปรียบเทียบทางเลือกของบรรจุภัณฑ์
กำหนดหรือตรวจสอบว่าเป็นไปตามข้อกำหนด กฎระเบียบ หรือสัญญา
ให้ข้อมูลมาตรฐานสำหรับการประกันคุณภาพ
ให้หลักฐานสำหรับความรับผิดต่อผลิตภัณฑ์ สิทธิบัตร หรือการกล่าวอ้างคุณสมบัติของผลิตภัณฑ์
คาดการณ์ประสิทธิภาพของบรรจุภัณฑ์ในระหว่างการกระจายสินค้าและการใช้งานของลูกค้า
สำหรับระบบทดสอบการสั่นสะเทือน โปรดเตรียมข้อมูลด้านล่างและส่งคำสอบถามของคุณ เราจะช่วยแนะนำรุ่นที่เหมาะสมให้แก่คุณ
รายละเอียดชิ้นงานทดสอบ
น้ำหนักชิ้นงานทดสอบ
ขนาดชิ้นงานทดสอบ
โปรไฟล์การทดสอบ (หากมี)
ความเร่งสูงสุดในการทดสอบ
การทดสอบในทิศทาง X, Y, Z หรือทดสอบเฉพาะทิศทาง Z
แท่นทดสอบการสั่นสะเทือนความถี่สูง ES-30.pdf
ข้อมูลจำเพาะของรุ่นที่แสดง
| ข้อมูลจำเพาะของระบบ | |||
| รุ่นของระบบ: | ES- 60 | ||
| ช่วงความถี่: | 3~2800 | ||
| แรงพิกัด | ไซน์ (N) | 60000 | |
| สุ่ม (N) | 60000 | ||
| กระแทก (N) | 120000 | ||
| ความเร่งสูงสุด | ไซน์ (m/s2) | 1000 | |
| สุ่ม (m/s2 rms) | 1000 | ||
| กระแทก (m/s2) | 2000 | ||
| ความเร็วสูงสุด | ไซน์ (m/s2) | 1.8 | |
| กระแทก (m/s2) | 1.8 | ||
| ระยะการกระจัดสูงสุด | ระยะเคลื่อนที่สูงสุด มม. (p-p) |
51 | |
| ขดลวดเคลื่อนที่ | 50 กก. | ||
| ขนาดของขดลวดเคลื่อนที่ | เส้นผ่านศูนย์กลาง 450 มม. | ||
| โหลดสูงสุด: | 750 กก. | ||
ตัวเลือกเครื่องสร้างแรงสั่นสะเทือนรุ่นอื่นๆ ที่มีจำหน่าย
| รุ่น |
แรงไซน์พิกัด แรง (N) |
แรงสุ่มพิกัด แรง (N) |
ความถี่ ช่วง (Hz) |
ความเร่งพิกัด (m/s2) | ความเร็วพิกัด (m/s) |
ระยะการกระจัดพิกัด (p-p) มม. |
โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) |
ขนาดของ ขดลวดเคลื่อนที่ (มม.) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ตัวอย่างการสั่นสะเทือนสำหรับการทดสอบแบบสุ่ม
คุณสมบัติเด่น:
1. โครงสร้างวงแหวนไดนามิกได้รับการออกแบบมาเป็นอย่างดี มีความถี่เรโซแนนซ์ตามแนวแกนในขั้นที่สูงกว่า
2. วงจรแม่เหล็กคู่ มีการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและเหมาะสม
3. แบริ่งลูกกลิ้งก้านโยกแนวตรงและระบบจัดทิศทางความแข็งแกร่งวัสดุผสมนำเข้า รองรับน้ำหนักแบบเยื้องศูนย์ได้ดี
4. ฐานแยกการสั่นสะเทือนแบบเพลาหมุน (Trunnion) โดยเฉพาะ ติดตั้งและเคลื่อนย้ายได้สะดวก
5. เทคโนโลยีขั้นสูงที่ขับเคลื่อนระบบ เพื่อให้แน่ใจว่าวงแหวนไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อลมใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
7. ความแข็งแกร่งสถิตและความแข็งแกร่งไดนามิกของถุงลมนิรภัยขนาดเล็ก ช่วยเพิ่มขีดความสามารถในการรับน้ำหนักของโต๊ะสั่นสะเทือน และปรับปรุงประสิทธิภาพที่ความถี่ต่ำพารามิเตอร์ทางเทคนิคของโต๊ะสั่นสะเทือนแนวนอน (การทดสอบแกน X, Y)
พารามิเตอร์ทางเทคนิคของโต๊ะสั่นสะเทือนแนวตั้ง (การทดสอบแกน Z):

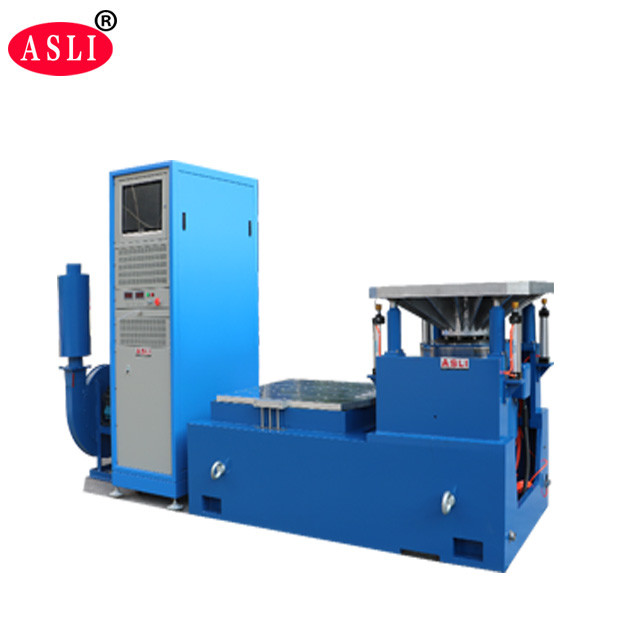

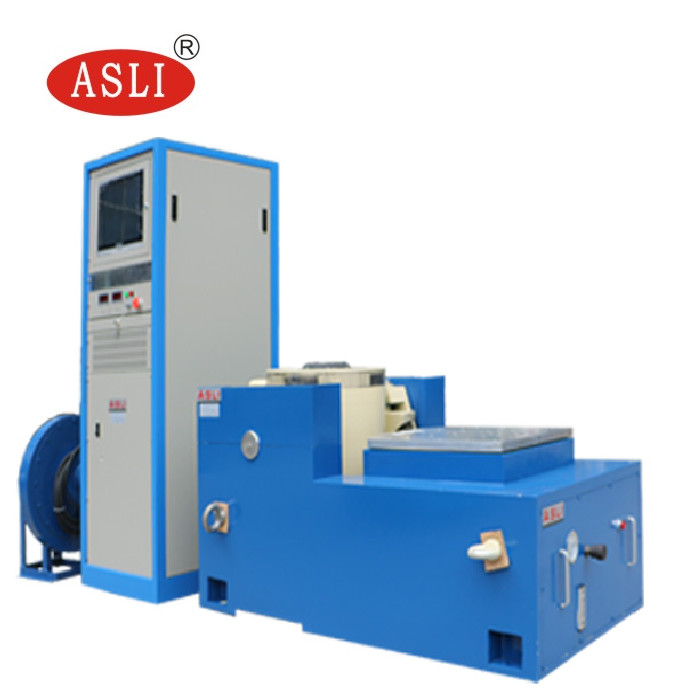

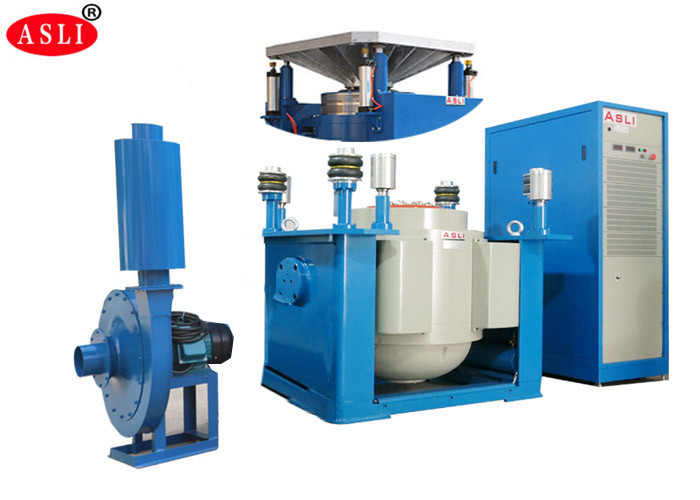

รูปภาพสำหรับอ้างอิง:
ลูกค้าเยี่ยมชมบริษัท ASLi:
