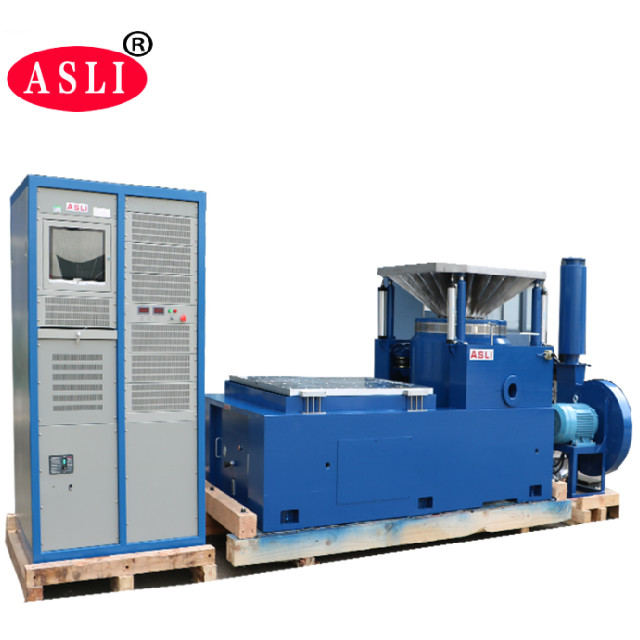

เครื่องเขย่าแบบสั่นสะเทือนด้วยไฟฟ้า พบกับ DO-160G RTCA-160G ISTA 3A Stardard
รายละเอียดสินค้า
| แรงไซน์: | 50000N | ความเร็ว: | 2.0m/s |
|---|---|---|---|
| การกระจัด: | 100มม | ความถี่: | 1 ~ 3500Hz |
| กำลังโหลด: | 750กก | การเร่งความเร็ว: | 100ก |
| กระดอง: | 450มม | มาตรฐานการทดสอบ: | DO-160G , RTCA-160G, ISTA 3A |
| ขนาดโต๊ะ: | 800x800มม | แอปพลิเคชัน: | ไฟ LED, ชิ้นส่วนรถยนต์ |
| เน้น |
50000N เครื่องปั่นสั่นสะเทือนไฟฟ้า,เครื่องปั่นไฟ LED แบบสั่นสะเทือน,อุปกรณ์ทดสอบตารางการสั่นสะเทือน RTCA-160G |
||
รายละเอียดสินค้า
ดาวน์โหลด: เครื่องทดสอบสั่นระดับความถี่สูง ES-30 (PDF)
ระบบการสั่นสะเทือนอิเล็กตรอนไดนามิกที่ทํางานแบบสุ่ม, สายไซน์ และการกระแทกDO-160G,RTCA-160GและISTA 3Aหน่วยงานนี้ถูกออกแบบมาเพื่อค้นพบความผิดพลาดในระยะแรกการจําลองสภาพการทํางานจริงการทดสอบความแข็งแรงของโครงสร้าง ความสามารถในการใช้งานที่กว้างขวาง ความประสิทธิภาพในการทดสอบที่โดดเด่น และผลงานที่น่าเชื่อถือทําให้มันเป็นเครื่องมือที่จําเป็นในการทดสอบการสั่นสะเทือน
ระบบนี้รองรับคลื่นไซน์, FM, sweep, โปรแกรม, เครื่องคูณความถี่, โลการิธม์, ความเร่งสูงสุด, การปรับปรุงขนาด, และฟังก์ชันควบคุมเวลามันมีคอมพิวเตอร์ควบคุมเต็ม ด้วยการเร่งคงที่ง่ายและปรับขนาดคงที่อุปกรณ์ได้ผ่านการทดสอบการทํางานที่ไม่มีความผิดพลาดต่อเนื่องเป็นเวลา 3 เดือน, รับประกันผลงานที่มั่นคงและคุณภาพที่น่าเชื่อถือ
| สิ้นสุดไซน์ (Pk) | 5000 Kg.f สูงสุด (50 KN) |
|---|---|
| อัตราสุ่ม (RMS) | 5000 Kg.f r.m.s (50 KN) |
| โชค (Pk) | 10000 คก.ฟ สูงสุด (100 KN) @ 6 ms |
| ความถี่ที่ใช้ได้ | 1 ¢ 2500 Hz |
| ความยาวสูงสุด (p-p) | 100 มิลลิเมตร (4 นิ้ว) 76 มิลลิเมตร (3 นิ้ว) ต่อเนื่อง |
| ความเร็วสูงสุด | 2 m/s |
| แม็กซ์เร่ง | ซีนส์: 100 กรัม (980 m/s2),สุ่ม: 62 กรัม (600 m/s2) |
| การสนับสนุนภาระตั้ง | 500 กิโลกรัม |
| ความถี่ธรรมชาติของการแขวนตัว (แกนแรงผลัก) | ต่ํากว่า 2.5 Hz |
| กว้างของอ้อม | Ф440 มม. |
| น้ําหนักของอ้อม | 59 กิโลกรัม |
| ความถี่สอดคล้องพื้นฐาน (ตารางเปล่า) | 2,400 Hz (นาม) ± 5% |
| จุดแนบภาระ (มาตรฐาน) | 16 ชิ้นสแตนเลส M10 |
| ความหนาแน่นของไหลเวียน | < 10 แก๊ส |
| ขนาดของเครื่องสั่น | 1670 mm L × 1150 mm D × 1300 mm H |
| น้ําหนักของ Shaker | ประมาณ 4600 kg |
| ความต้องการของอากาศกด | 0.6 MPa |
ตารางต่อไปนี้แสดงรายการรุ่นอื่น ๆ ที่มีอยู่ในชักลือเครื่องสั่นสะเทือนไฟฟ้า, รวมถึงรุ่นที่ระบุ ES-50.ระบบเหล่านี้เหมาะสําหรับการทดสอบแบตเตอรี่รถยนต์ตาม EN50604, IEC62133 และ UN38.3 มาตรฐาน
| รุ่น | อัตราแรงไซน์ (N) | ความแรงสุ่ม (N) | ระยะความถี่ (Hz) | ความเร็วเฉพาะ (m/s2) | อัตราความเร็ว (m/s) | ความจุ (p-p) mm | ขนาดสูงสุด (kg) | สายโค้ลเคลื่อนที่ (kg) | ขนาดของสอยเคลื่อน (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ₹3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ₹3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3?? 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3?? 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ราคา 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ราคา 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ₹ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ₹ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

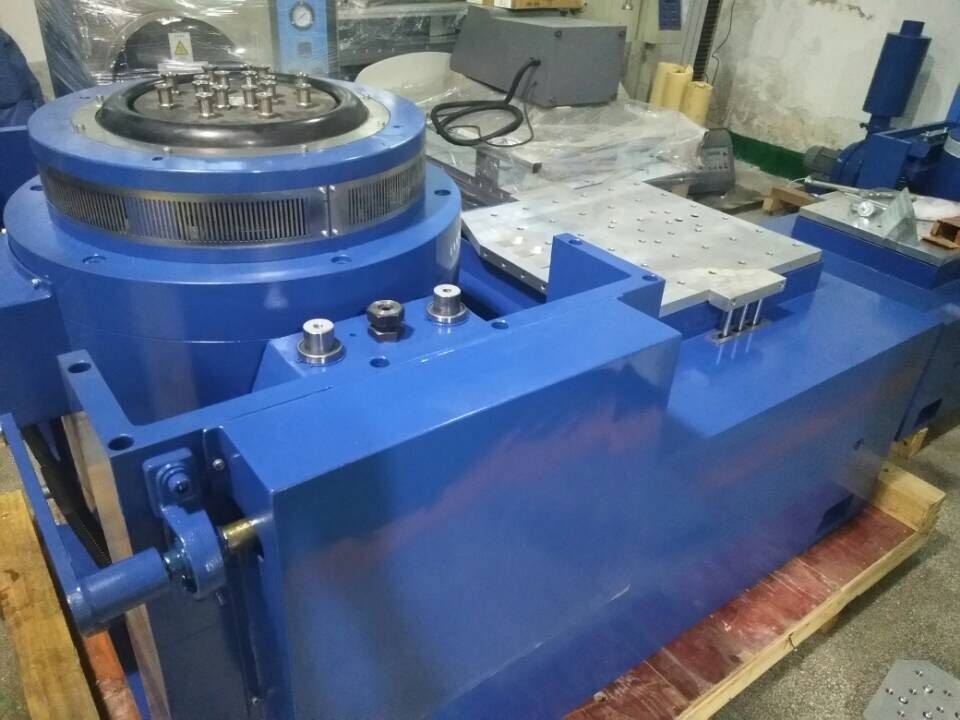

- กระดูกวงกลมแบบไดนามิค ที่ออกแบบดี มีความถี่ระดับการสะท้อนแกนสูงกว่า
- การออกแบบวงจรแม่เหล็กสองวงจรที่มีการรั่วไหลของแม่เหล็กลดน้อย โครงสร้างคอมแพคต์ และการวางแผนที่สมเหตุสมผล
- หมุนม้วนสแตนเลอร์ที่มีแนวตั้งความแข็งของร่างกายประกอบตรงและนําเข้าที่กําเนิดให้มีความสามารถในการแบ่งแบ่ง eccentric ที่ยอดเยี่ยม
- รากฐานแยก Trunnion เผยแพร่เพื่อแยกความสั่นสะเทือน
- เทคโนโลยีที่ก้าวหน้าในระบบเคลื่อนที่ รับประกันความน่าเชื่อถือสูงของวงกลมไดนามิก

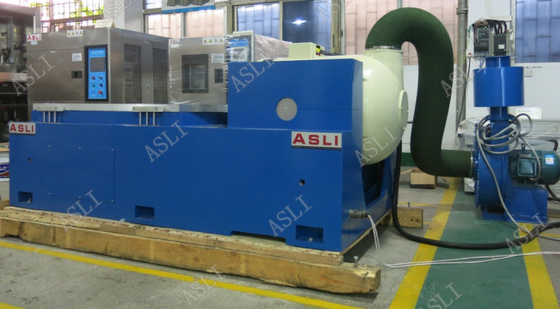

- การออกแบบท่อใหม่เพิ่มประสิทธิภาพในการเย็น
- ความแข็งแรงแบบสแตตติกและความแข็งแรงแบบไดนามิคของหลอดสอดที่มีอิทธิพลลูกโป่งขนาดเล็ก เพิ่มความสามารถในการสอดของตารางสั่นและปรับปรุงผลงานความถี่ต่ํา

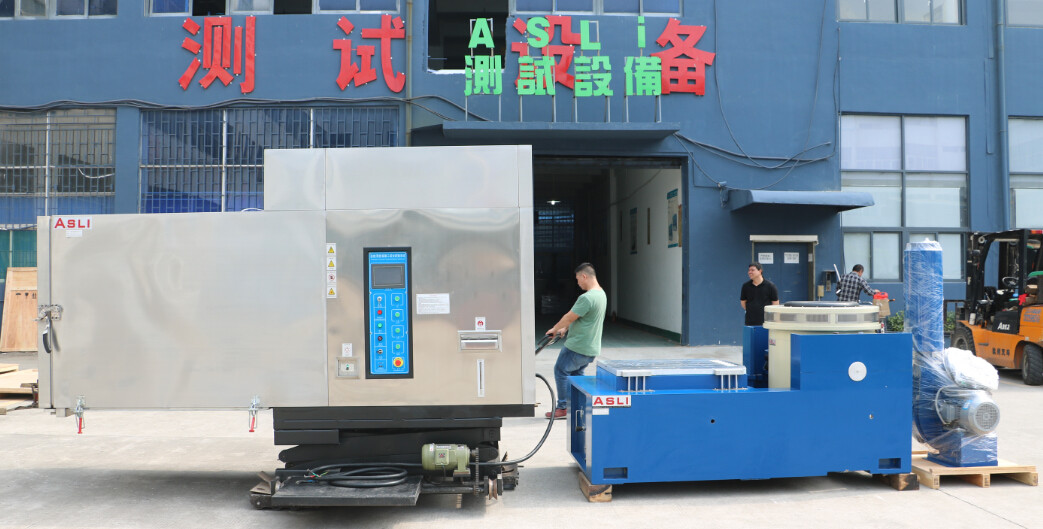

เครื่องสั่นสะเทือนไฟฟ้าไอนิคมที่ตรงกับมาตรฐาน DO-160G, RTCA-160G และ ISTA 3A ยังสามารถนําไปผสมผสานกับห้องความชื้นอุณหภูมิเพื่อการทดสอบสิ่งแวดล้อมที่ครบวงจรได้
จุดเด่นของผลิตภัณฑ์
เครื่องเขย่าแบบสั่นสะเทือนแบบไฟฟ้าไดนามิกที่มีแรงไซน์ 50kN, 1-3500Hz, อัตราเร่ง 100 กรัม, น้ำหนักบรรทุก 750 กก., ตรงตาม DO-160G, RTCA-160G, ISTA 3A ทนทาน มีประสิทธิภาพ เหมาะสำหรับ LED และการทดสอบชิ้นส่วนรถยนต์
ES-3 เครื่องทดสอบสั่นสะเทือนทางไฟฟ้าสําหรับการทดสอบสั่นสะเทือนของโมดูลแบตเตอรี่ไอออนลิเทียม
เครื่องทดสอบการสั่นสะเทือนแบบอิเล็กโทรไดนามิก ES-3 ตรงตามมาตรฐาน UN38.3, IEC62133, MIL-STD-810G สำหรับโมดูลแบตเตอรี่ลิเธียมไอออน คุณสมบัติการสั่นสะเทือนสามแกน X, Y, Z, รับน้ำหนักสูงสุด 750Kg, แรงที่ปรับแต่งได้และขนาดโต๊ะ, ทนทานและมีประสิทธิภาพ
IEC62133 6KN เครื่องมือวัดการสั่นสะเทือนในห้องปฏิบัติการ
เครื่องทดสอบการสั่นสะเทือน IEC62133 6KN พร้อมโต๊ะสลิป 600x600 มม. แกน Z คอยล์เคลื่อนที่ 12 กก. รองรับการทดสอบไซน์ สุ่ม และแรงกระแทก (ฮาล์ฟไซน์ สี่เหลี่ยมคางหมู ฟันเลื่อย) ตรงตามมาตรฐาน UL1642, UN38.3, GB31241, MIL-STD-810G/F, IEC60068-2-5 เหมาะสำหรับแบตเตอรี่ อุปกรณ์อิเล็กทรอนิกส์ และห้องปฏิบัติการด้านการป้องกัน
JIS D1601 ระบบทดสอบการสั่นสะเทือนในห้องปฏิบัติการ 380V สำหรับชิ้นส่วนรถยนต์
ระบบการสั่นสะเทือนไฟฟ้าไดนามิก 3000N ตามมาตรฐาน JIS D1601 สำหรับชิ้นส่วนรถยนต์ มีความถี่ 3-3500Hz, อัตราเร่ง 100 กรัม, ระยะกระจัด 25 มม. และกำลังไฟ 380V วงจรแม่เหล็กคู่ช่วยให้มั่นใจได้ถึงความทนทาน CE ได้รับการอนุมัติพร้อมตัวเลือกที่กำหนดเอง
อุปกรณ์ทดสอบตารางการสั่นสะเทือน 3KN, SGS Electromagnetic Shaker
ตารางการสั่นสะเทือนแม่เหล็กไฟฟ้า 3KN 3 แกนสำหรับการทดสอบแบตเตอรี่ลิเธียม 5 ~ 3500Hz, 500*500 มม. ได้รับการรับรองจาก SGS ทนทาน มีประสิทธิภาพ พร้อมแพลตฟอร์มที่ปรับแต่งได้และประสิทธิภาพที่มั่นคง
