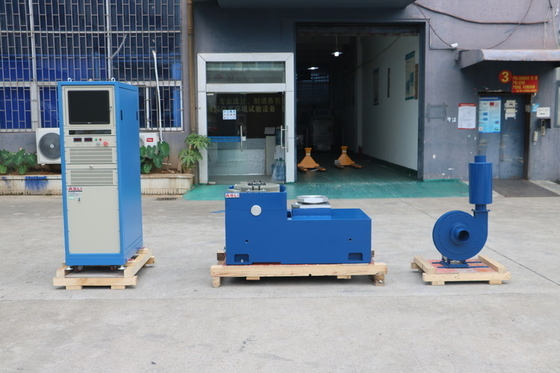

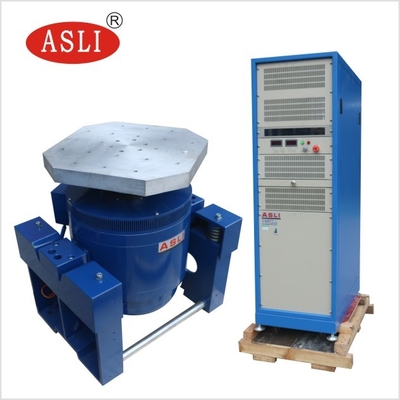

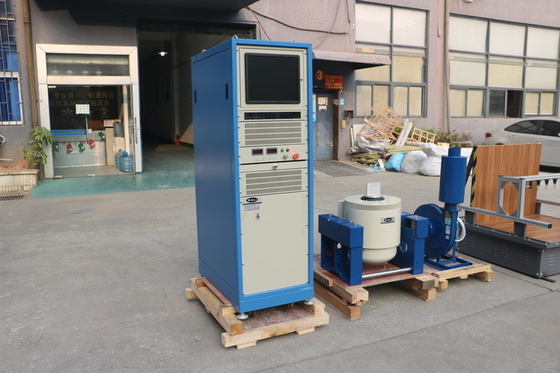

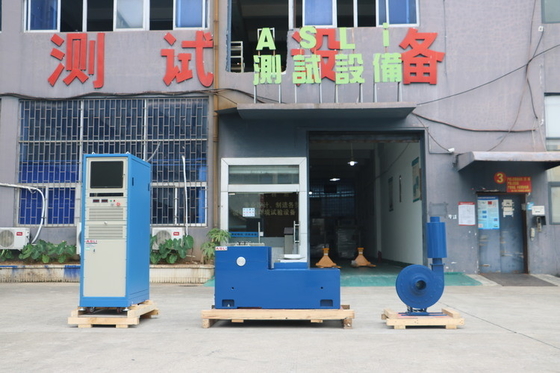

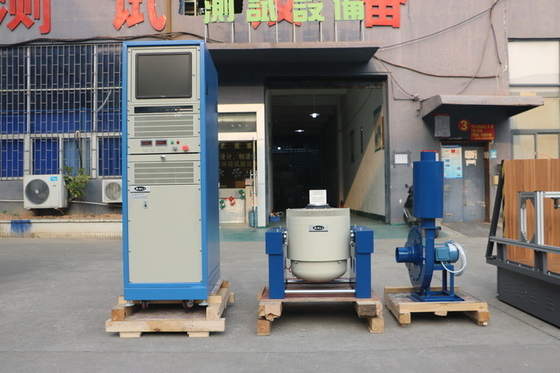

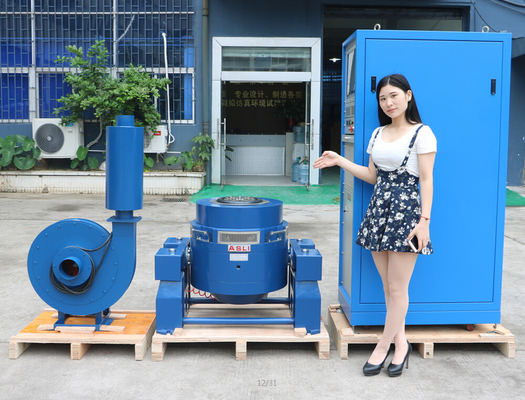

เครื่องทดสอบการสั่นสะเทือนไฟฟ้าไดนามิกขนาดเล็กสำหรับบอร์ด PCB และผลิตภัณฑ์ไฟฟ้าอื่น ๆ
Product Details
| แรงไซน์: | 3000N | ความเร็ว: | 1.6 ม./วินาที |
|---|---|---|---|
| ทิศทางการสั่นสะเทือน: | แนวตั้ง | การเร่งความเร็ว: | 100ก |
| ความถี่: | 3~3500เฮิร์ต | พลัง: | 380v 3 เฟส |
| การกระจัด: | 25มม | แอปพลิเคชัน: | บอร์ด PCB และผลิตภัณฑ์ไฟฟ้าอื่น ๆ |
| เน้น |
เครื่องทดสอบการสั่นสะเทือนในแนวตั้ง 1.6m/s,เครื่องทดสอบการสั่นสะเทือนแบบไฟฟ้าไดนามิก,PCB Board Electrodynamic Shaker |
||
Product Description
- อะไหล่และระบบรถยนต์
- การทดสอบอุปกรณ์ประกอบอิเล็กทรอนิกส์และคอมพิวเตอร์
- เครื่องบินและการทดสอบฮาร์ดแวร์
- การทดสอบส่วนประกอบดาวเทียม
- การทดสอบผลิตภัณฑ์และบรรจุ
- การสกรีนความเครียดทั่วไป
เราเป็นผู้ผลิตสินค้าชุด Electrodynamic High Frequency Vibration Tester / High Frequency Vibration Fatigue Testerอุปกรณ์ของเราใช้เทคโนโลยีที่ทันสมัย รวมถึงโครงสร้างวงจรแม่เหล็กคู่, วงกลมการกระทํากระดูกที่สร้างเอง, การสนับสนุนในอากาศ, หมุนม้วนและการนําทางเชิงเส้น, และการแยก trunnion ระบบเหล่านี้สามารถทํา X, Y,และ Z การทดสอบสั่นสะเทือนแบบซีนูโซอิดล์สามแกน และการทดสอบสั่นสะเทือนแบบสุ่มแบบแบนด์กว้าง, รวมถึงการทดสอบผลักดันแบบคลาสสิก (ลมครึ่งไซน์, ทราเปซอยอล, วงวัดฟันเจาะ) และการทดสอบสเป็คตรัมการตอบสนองกับการกระแทก
ผลิตภัณฑ์เหล่านี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรมการป้องกันชาติ อาวุธ การบิน การบินอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า และเครื่องใช้ในบ้าน
| รุ่น | อัตราแรงไซน์ (N) | ความแรงสุ่ม (N) | ระยะความถี่ (Hz) | ความเร็วเฉพาะ (m/s2) | อัตราความเร็ว (m/s) | ความจุ (p-p) mm | ขนาดสูงสุด (kg) | สายโค้ลเคลื่อนที่ (kg) | ขนาดของสอยเคลื่อน (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ₹3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ₹3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ₹3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ₹3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ₹3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ₹3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ₹3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3?? 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3?? 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ราคา 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ราคา 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ₹ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ₹ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3?? 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ราคา 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3?? 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ราคา 1700 บาท | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- กระดูกวงกลมแบบไดนามิค ที่ออกแบบดี มีความถี่ระดับการสะท้อนแกนสูงกว่า
- การออกแบบวงจรสองแม่เหล็กที่มีการรั่วไหลของแม่เหล็กลดลง สถาปัติดําเนินและมีเหตุผล
- หมุนม้วนสแตนเลอร์ที่มีแนวตั้งความแข็งของร่างกายประกอบตรงและนําเข้าที่กําเนิดให้มีความสามารถในการแบกภาระที่แปลก
- รากฐานการแยก Trunnion เผยแจงสําหรับการใช้ฮอร์โมน
- ระบบเคลื่อนไหวที่มีความทันสมัยของเทคโนโลยี รับประกันความน่าเชื่อถือสูงของวงกลมไดนามิก
- การออกแบบท่อใหม่เพิ่มประสิทธิภาพในการเย็น
- ความแข็งแรงแบบสแตตติกและความแข็งแรงแบบไดนามิคของหลุมพนันที่มีอิทธิพลลูกโป่งขนาดเล็ก เพิ่มความจุของโต๊ะสั่นและปรับปรุงผลงานความถี่ต่ํา
- ภายในเบนจ์บรรทุกขนาดเล็ก การเร่งและความถี่ในการทํางานที่สูงขึ้นถูกทําให้เกิด การปรับปรุงความสามารถในการบรรทุกและผลงานของเบนจ์เครื่องจักรทั้งหมด
- เบนจ์แนวราบและ เบนจ์สั่นสะเทือน เป็นชนิดที่บูรณาการที่มีโครงสร้างที่สมบูรณ์แบบ สะดวกในการติดตั้งและปรับ
- สายดันสแตติกทรง V ที่มีความสามารถในการทนต่อความชันและความทนต่อการบรรทุก bias พั๊มน้ํามันที่ติดตั้ง โครงสร้างที่ดีและการทํางานง่าย
| รุ่น | ขนาดของเตียง (มม.) | ระยะความถี่ (Hz) | น้ําหนักของชิ้นส่วนเคลื่อนที่ (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800×800×45 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT คลัมป์เบนจ์ขยายตั้ง และคลัมป์ที่ระบุไว้ถูกคํานวณให้แม่นยําและออกแบบอย่างละเอียด เพื่อให้ลูกค้าได้รับผลงานที่ดีที่สุดตามโครงสร้างที่สมบูรณ์แบบวัสดุที่มีคุณภาพสูงและการทํางาน
| รุ่น | น้ําหนัก (kg) | ความถี่สูงสุด (Hz) | ขนาดของเตียง |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (บานกลม) | 220 | 350 | Φ1200 |
