JIS-D1601-1995 ระบบเครื่องปั่นไฟฟ้าไดนามิกความถี่สูงมาตรฐานสำหรับชิ้นส่วนรถยนต์
Product Details
| ตรงตามมาตรฐาน: | JIS-D1601-1995 | สถานที่กำเนิด: | กวางตุ้ง, จีน |
|---|---|---|---|
| พลัง: | อิเล็กทรอนิกส์ | แอปพลิเคชัน: | อะไหล่รถยนต์ |
| การสั่นสะเทือน: | 3 แกน | แรงสั่นสะเทือน: | ปรับแต่ง |
| ขนาดโต๊ะ: | ปรับแต่ง | โหลดสูงสุด: | 750 |
| เน้น |
750kg Max Load Electrodynamic Shaker System,ระบบ Shaker Electrodynamic ของรถยนต์,JIS-D1601-1995 เครื่องเขย่าแบบสั่นสะเทือนด้วยไฟฟ้า |
||
Product Description

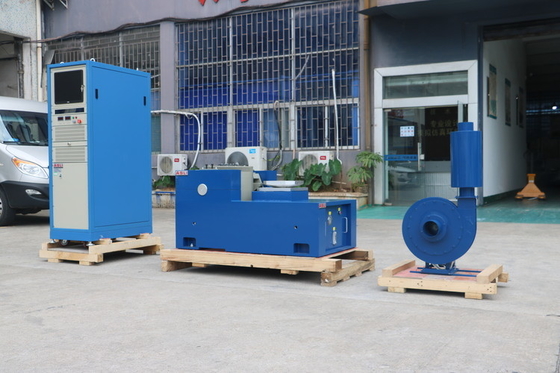

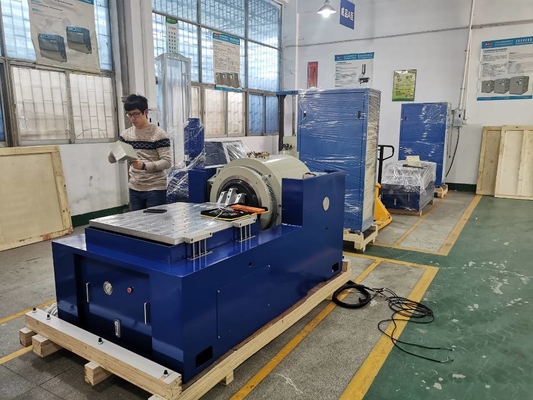

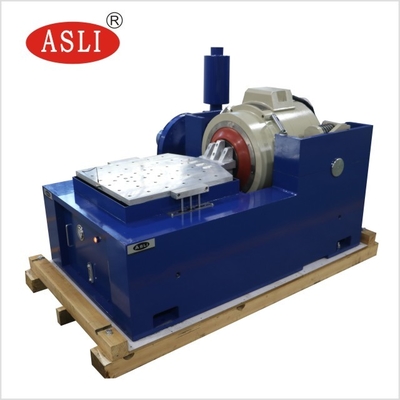

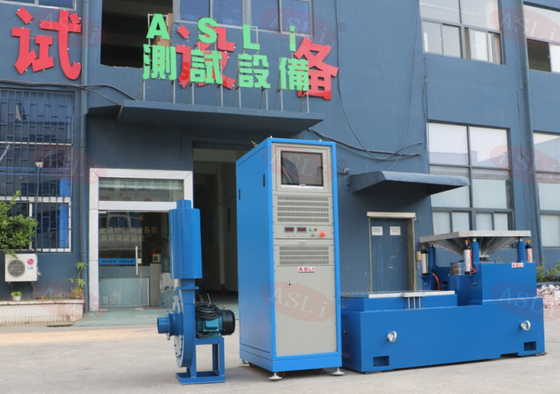

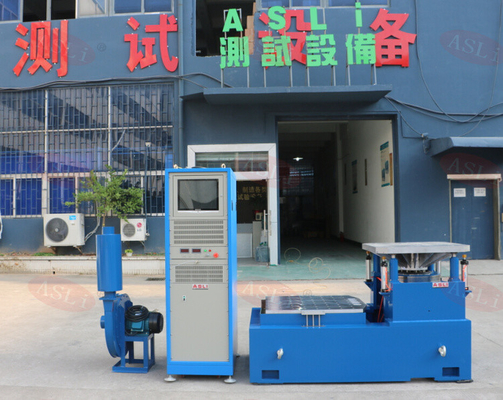

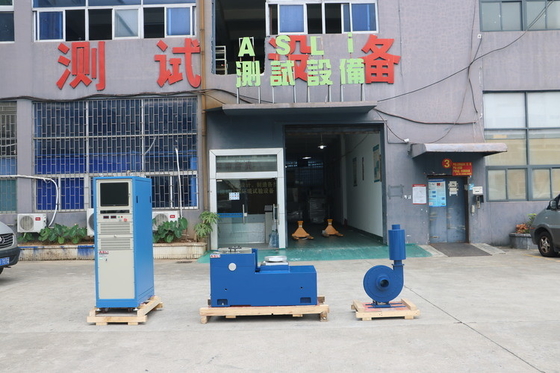

- การออกแบบเครื่องสั่นแบบไฟฟ้าพลวัตที่ระบายความร้อนด้วยอากาศ
- ตัวควบคุมการสั่นและเครื่องขยายเสียงรวมอยู่ในตู้แบบครบวงจร
- ให้แรงสั่นสูงสุด 2400 นิวตัน
- ความสามารถในการทดสอบสามแกน X, Y, Z
| พารามิเตอร์ | ค่า |
|---|---|
| แรงสั่นแบบไซน์สูงสุด | 5000 กก.แรง (สูงสุด) |
| แรงสั่นแบบสุ่มสูงสุด | 5000 กก.แรง (ค่าเฉลี่ย) |
| แรงสั่นแบบช็อกสูงสุด | 10000 กก.แรง (สูงสุด) |
| ช่วงความถี่ | DC ~ 4000 Hz |
| การกระจัดสูงสุด | 75 มม. p-p (ยอดถึงยอด) |
| ความเร็วสูงสุด | 1.8 ม./วินาที |
| ความเร่งสูงสุด | 100 G (980 ม./วินาที²) |
| ความถี่เรโซแนนซ์แรก | 3500 Hz |
| น้ำหนักบรรทุกสูงสุด | 750 กก. |
| เส้นผ่านศูนย์กลางขดลวดเคลื่อนที่ (เส้นผ่านศูนย์กลางแท่นทำงาน) | 450 มม. |
| คุณภาพขดลวดเคลื่อนที่ | 50 กก. |
| สกรูแท่น | 13 × M8 |
| การรั่วไหลของฟลักซ์แม่เหล็ก | < 10 เกาส์ |
| ขนาด | 800 มม. × 800 มม. × 800 มม. (เครื่องแนวตั้ง) |
| น้ำหนัก | ประมาณ 1500 กก. |
| คุณสมบัติ | รายละเอียด |
|---|---|
| ฟังก์ชัน | การป้องกันอุณหภูมิ, ความดันอากาศ, การกระจัด, แรงดันเกิน, กระแสเกิน, แรงดันไฟฟ้าขาเข้าต่ำ, ความผิดพลาดภายนอก, แหล่งจ่ายไฟควบคุม, ลอจิก และอินพุตที่ไม่เท่ากัน |
| คุณสมบัติ | รายละเอียด |
|---|---|
| การกำหนดค่าฮาร์ดแวร์ | อินพุต 2 ช่อง, เอาต์พุต 1 ช่อง |
| คอมพิวเตอร์ควบคุม | คอมพิวเตอร์เกรดอุตสาหกรรมพร้อมจอ LCD (รวมคีย์บอร์ดและเมาส์แบบออปติคัล) |
| ซอฟต์แวร์ | อินเทอร์เฟซการทำงานภาษาจีน/อังกฤษ; การวิเคราะห์โดเมนเวลาและโดเมนความถี่; แหล่งสัญญาณ; การวิเคราะห์ความถี่สวีปไซน์; การสร้างรายงานการทดสอบ WORD อัตโนมัติ; การแสดงผลและจัดเก็บสัญญาณและข้อมูล; การตั้งค่าพารามิเตอร์การทดสอบและฟังก์ชันการวิเคราะห์ |
| ระบบปฏิบัติการ | Windows 2000 / XP |
| เซ็นเซอร์วัดความเร่ง B&W | โดเมนความถี่: 1–2000 Hz; ความไว: 50 mV/g; ช่วงอุณหภูมิ: −24 °C ถึง 250 °C |
| พารามิเตอร์ | ค่า |
|---|---|
| แหล่งไฟฟ้า | 3 เฟส, 380 V / 50 Hz |
- การสั่นแบบไซน์ความถี่คงที่
- การสั่นแบบสวีป
- การสั่นแบบสุ่ม
- การกระแทกแบบคลาสสิก
- การทดสอบสภาพแวดล้อม
- การทดสอบการคัดกรองความเครียด
- การทดสอบการสั่น
- ติดตั้งง่าย — ผู้ใช้สามารถดำเนินการได้
- อินเทอร์เฟซผู้ใช้: หน้าจอสัมผัส LCD สำหรับโหมดท้องถิ่น และ PC-Windows (ผ่าน Ethernet) สำหรับโหมดระยะไกล
- โหมดท้องถิ่น: เริ่มการทดสอบที่กำหนดไว้ล่วงหน้าได้อย่างรวดเร็ว; สามารถจัดเก็บข้อกำหนดการทดสอบได้หลายสิบรายการ
- โหมดระยะไกล: การทำงานของระบบเต็มรูปแบบ รวมถึงการกำหนดการทดสอบ, การจัดเก็บข้อกำหนดการทดสอบ, การควบคุมการทดสอบ, การตรวจสอบข้อมูลการทดสอบ และเอกสาร
ระบบเครื่องสั่นแบบไฟฟ้าพลวัตความถี่สูงส่วนใหญ่ใช้สำหรับการทดสอบสภาพแวดล้อมการสั่นและการกระแทกของผลิตภัณฑ์, การทดสอบการคัดกรองความเครียดด้านสิ่งแวดล้อม และการทดสอบความน่าเชื่อถือ เครื่องทดสอบการสั่นด้วยแม่เหล็กไฟฟ้าได้รับการออกแบบให้สอดคล้องกับมาตรฐานการทดสอบที่เกี่ยวข้องกับแบตเตอรี่อย่างสมบูรณ์ โดยจำลองสภาวะการสั่นภายใต้พารามิเตอร์ที่กำหนด แบตเตอรี่หรือชุดแบตเตอรี่จะถูกยึดเข้ากับแท่นสั่นและได้รับแรงสั่นตามทิศทางที่ตั้งฉากกันสามทิศทางที่ความถี่, ความเร่ง และโหมดการกระจัดที่กำหนด แบตเตอรี่ต้องไม่รั่ว, สูญเสียความจุ, แตก, ติดไฟ หรือระเบิดระหว่างการทดสอบ
ขอบเขตการใช้งานของการทดสอบการสั่นนั้นกว้างขวางมาก ครอบคลุมแผงวงจร, แบตเตอรี่, เครื่องบิน, เรือ, จรวด, ขีปนาวุธ, รถยนต์, เครื่องใช้ในบ้าน และผลิตภัณฑ์อุตสาหกรรมอื่นๆ
หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับระบบเครื่องสั่นแบบไฟฟ้าพลวัตความถี่สูง JIS-D1601-1995 สำหรับชิ้นส่วนรถยนต์ โปรดอย่าลังเลที่จะติดต่อเรา
