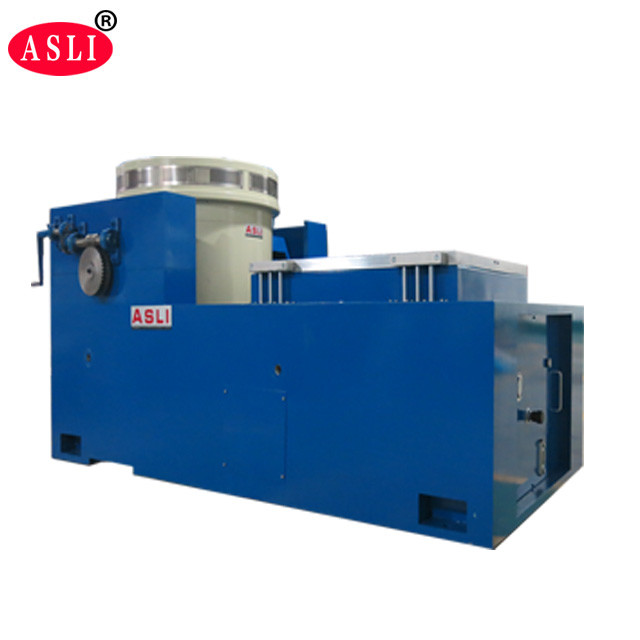

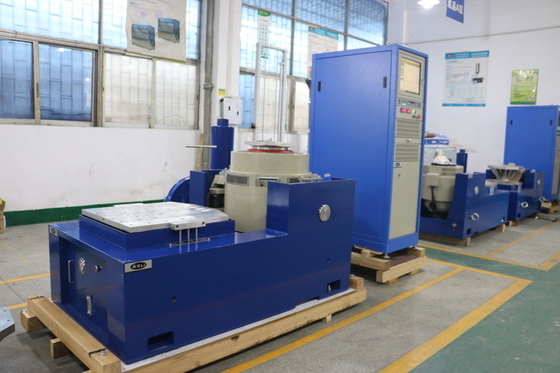

ระบบทดสอบเครื่องสั่นสะเทือนแบบสั่นสะเทือน 40KN ระบายความร้อนด้วยอากาศพร้อมโต๊ะสั่นขนาด 1,000 x 1000 มม
Product Details
| แรงไซน์: | 40kN | ความเร็ว: | 1.8m/s |
|---|---|---|---|
| การกระจัด: | 51มม | ความถี่: | 3 ~ 2000Hz |
| การโหลด: | 500กก | การเร่งความเร็ว: | 100ก |
| เกราะ: | 450มม | ขนาดตาราง: | 1,000 x 1,000 มม |
| เน้น |
ระบบสั่นสั่นสะเทือน 40KN,ระบบสั่นสั่นสะเทือนระบายความร้อนด้วยอากาศ,โต๊ะปั่นสั่นขนาด 1000x1000 มม |
||
Product Description
ระบบทดสอบการสั่นสะเทือนด้วยอากาศเย็น 40KN พร้อมโต๊ะสั่นขนาด 1000 × 1000 มม. เป็นโซลูชันการทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าความถี่สูงที่ออกแบบมาสำหรับการกระตุ้นทั้งแนวตั้งและแนวนอน มีการใช้งานอย่างแพร่หลายในการประเมินความถี่เรโซแนนซ์ของการออกแบบผลิตภัณฑ์และบรรจุภัณฑ์ รวมถึงการจำลองการสั่นสะเทือนแบบสุ่มที่เกิดขึ้นระหว่างการขนส่งหรือในสภาพแวดล้อมการใช้งาน ระบบใช้งานง่ายและสามารถทำการทดสอบการสั่นสะเทือนได้หลากหลายตามข้อกำหนดของรัฐบาล อุตสาหกรรม และองค์กร
ดาวน์โหลดเอกสาร PDF เครื่องทดสอบอุณหภูมิการสั่นสะเทือน THV-Volume
เครื่องสั่นเป็นอุปกรณ์แม่เหล็กไฟฟ้าที่ใช้สำหรับการทดสอบการสั่นสะเทือนเพื่อกระตุ้นโครงสร้างที่กำลังทดสอบ มักใช้สำหรับการทดสอบแบบโมดัลหรือการทดสอบความทนทาน เครื่องสั่นมีหลายแบบเพื่อให้เหมาะกับความต้องการในการทดสอบที่แตกต่างกัน
- โครงสร้างรวมของห้องทดสอบและระบบทำความเย็น ดีไซน์กะทัดรัดและสวยงาม พร้อมคอนโซลแยกอิสระเพื่อการใช้งานที่สะดวก
- ชุดคอมเพรสเซอร์ทำความเย็นดั้งเดิมและอุปกรณ์เสริมหลักนำเข้าจากต่างประเทศ
- ตัวควบคุมหน้าจอสัมผัสสี LCD นำเข้า สามารถควบคุมโปรแกรมอุณหภูมิและความชื้นโดยอัตโนมัติ
- มาพร้อมกับอินเทอร์เฟซการสื่อสาร RS-232 เพื่อตอบสนองความต้องการเฉพาะของลูกค้า ผู้ใช้อาจเลือกรุ่นของแท่นทดสอบการสั่นสะเทือนที่แตกต่างกันเพื่อให้แน่ใจว่ามีประสิทธิภาพการทำความเย็นที่ดี
- ระบบซีลความร้อนและอากาศ — แท่นสั่นนี้ยังมีผลที่น่าทึ่งในการสั่นสะเทือนเชิงกล อุปกรณ์ทดสอบความน่าเชื่อถือ และการสั่นสะเทือนจากการกระแทก
โต๊ะสั่นบรรจุภัณฑ์ / เครื่องทดสอบโต๊ะสั่นสำหรับชิ้นส่วนรถยนต์
| รุ่น | แรงสั่นซายน์พิกัด (N) | แรงสั่นสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | อัตราเร่งพิกัด (m/s²) | ความเร็วพิกัด (m/s) | ระยะกระจัดพิกัด (p-p) มม. | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
เครื่องสั่นสามารถใช้ร่วมกับห้องทดสอบอุณหภูมิและความชื้นสำหรับการทดสอบสภาพแวดล้อมและการสั่นสะเทือนที่ครอบคลุม
| รุ่น | THV-408(A~F) |
|---|---|
| ขนาดภายใน | W600 × H850 × D800 (มม.) |
| ขนาดภายนอก | W850 × H1950 × D2100 (มม.) |
| ช่วงอุณหภูมิ | อุณหภูมิต่ำ: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) อุณหภูมิสูง: 100°C (150°C) |
| ช่วงความชื้น | 20%–98% R.H. (10%–98% R.H. / 5%–98% R.H. เป็นเงื่อนไขพิเศษที่เลือกได้ ต้องใช้เครื่องลดความชื้น) |
| ความแม่นยำในการวิเคราะห์ / การกระจายตัวของอุณหภูมิและความชื้นที่สม่ำเสมอ | 0.1°C; 0.1% R.H. / ±2.0°C; ±3.0% R.H. |
| ความแม่นยำในการควบคุมอุณหภูมิและความชื้น | ±0.5°C; ±2.5% R.H. |
| อัตราความเร็วในการเพิ่มขึ้น / ลดลงของอุณหภูมิ | อุณหภูมิเพิ่มขึ้นประมาณ 0.1–3.0°C/นาที / อุณหภูมิลดลงประมาณ 0.1–1.5°C/นาที (อัตราความเร็วในการลดลงขั้นต่ำ 1.5°C/นาที เป็นเงื่อนไขพิเศษที่เลือกได้) |
| วัสดุภายในและภายนอก | วัสดุของกล่องด้านในเป็นสแตนเลส SUS 304#; กล่องด้านนอกเป็นสแตนเลสหรือเหล็กแผ่นรีดเย็น SEE เคลือบสี |
| วัสดุฉนวน | วัสดุฉนวนโฟมทนอุณหภูมิสูง ความหนาแน่นสูง ฟอร์มาลดีไฮด์คลอไรด์ เอทิลอะซีตัม |
| ระบบทำความเย็น | ระบายความร้อนด้วยลมหรือน้ำ / คอมเพรสเซอร์แบบส่วนเดียว (-40°C), คอมเพรสเซอร์แบบสองส่วน (-70°C) |
| อุปกรณ์ป้องกัน | สวิตช์ไร้ฟิวส์, สวิตช์ป้องกันคอมเพรสเซอร์โอเวอร์โหลด, สวิตช์ป้องกันสารทำความเย็นแรงดันสูงและต่ำ, สวิตช์ป้องกันความชื้นสูงเกินและอุณหภูมิสูงเกิน, ฟิวส์, ระบบเตือนความผิดปกติ, การเตือนระดับน้ำต่ำ |
| อุปกรณ์เสริม (เลือกได้) | ประตูภายในพร้อมช่องเปิดใช้งาน (เลือกได้), เครื่องบันทึก (เลือกได้), เครื่องกรองน้ำ, เครื่องลดความชื้น |
| อุปกรณ์ทดสอบการสั่นสะเทือน | เลือกรุ่นแท่นทดสอบการสั่นสะเทือนที่เหมาะสมตามเงื่อนไขการทดสอบของลูกค้า สำหรับพารามิเตอร์ทางเทคนิค โปรดดูพารามิเตอร์ของเครื่องทดสอบการสั่นสะเทือนแบบอิเล็กโทรไดนามิกส์ในแค็ตตาล็อกนี้ |
| กำลังไฟ | AC380V 3 เฟส 5 สาย, 50/60Hz |
- โครงสร้างวงจรพลวัตที่ออกแบบมาอย่างดี มีความถี่เรโซแนนซ์แกนสูงขึ้น
- วงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและสมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกตรงและตัวนำเข้าพร้อมความแข็งแกร่งของตัวถังแบบคอมโพสิต มีความสามารถในการรับโหลดแบบเยื้องศูนย์
- ฐานแยกแบบ Trunnion สำหรับการใช้งานเฉพาะ พร้อมการติดตั้งที่เคลื่อนย้ายได้สะดวก
- ระบบเคลื่อนที่ด้วยเทคโนโลยีขั้นสูงเพื่อให้มั่นใจในความน่าเชื่อถือสูงของวงจรพลวัต
- การออกแบบท่อลมใหม่เพื่อเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งแกร่งแบบสถิตและความแข็งแกร่งแบบพลวัตของตลับลูกปืนบอลขนาดเล็ก เพิ่มความสามารถในการรับน้ำหนักของโต๊ะสั่นและปรับปรุงประสิทธิภาพความถี่ต่ำ
