เครื่องทดสอบการสั่นสะเทือนแบบอิเล็กโทรไดนามิกสำหรับเครื่องใช้ไฟฟ้าอุตสาหกรรม DO-160
การทดสอบการสั่นสะเทือนช่วยได้อย่างไร?
การทดสอบการสั่นสะเทือนทำได้โดยการจำลองสภาวะ (ภายใต้สภาพแวดล้อมการทดสอบ) ที่ผลิตภัณฑ์ เครื่องจักร หรือโครงสร้างอาจประสบหรือพบเจอได้ตลอดอายุการใช้งาน รวมถึงสภาวะระหว่างการขนส่งและการปฏิบัติงาน ดังนั้น การทดสอบการสั่นสะเทือนจึงช่วยป้องกันปัญหาด้านประสิทธิภาพและความล้มเหลวที่อาจเกิดขึ้นได้ก่อนที่จะเริ่มหรือเกิดขึ้น
นอกจากนี้ ในอุตสาหกรรมที่มีการผลิตหนาแน่น เช่น น้ำมันและก๊าซ การผลิตไฟฟ้า โลหะและเหมืองแร่ ฯลฯ ความล้มเหลวหรือการหยุดทำงานของเครื่องจักรหรืออุปกรณ์ใดๆ จะนำไปสู่การสูญเสียประสิทธิภาพ ต้นทุนการผลิตที่สูงขึ้น และสภาพแวดล้อมการทำงานที่ไม่ปลอดภัย ดังนั้น อุตสาหกรรมเหล่านี้จึงต้องการการทดสอบการสั่นสะเทือนอย่างต่อเนื่องและสม่ำเสมอ
ดาวน์โหลดเอกสารเพื่อจัดเก็บ -- คลิกที่นี่ ----→อุปกรณ์ทดสอบการสั่นสะเทือน ES-10.pdf
สำหรับเครื่องทดสอบการสั่นสะเทือนแบบอิเล็กโทรไดนามิกสำหรับเครื่องใช้ไฟฟ้าอุตสาหกรรม DO-160 โปรดเตรียมข้อมูลต่อไปนี้และส่งคำถามของคุณ เราจะช่วยแนะนำรุ่นที่เหมาะสมให้คุณ
คำอธิบายตัวอย่าง
มวลทดสอบของตัวอย่าง
ขนาดของตัวอย่าง
โปรไฟล์การทดสอบหากมี
อัตราเร่งสูงสุดของการทดสอบ
การทดสอบทิศทาง X,Y,Z หรือเฉพาะทิศทาง Z
ข้อมูลจำเพาะของรุ่นที่แสดง
| ข้อมูลจำเพาะของระบบ | |||
| รุ่นระบบ: | ES-10 | ||
| ช่วงความถี่: | 3~3500 | ||
| แรงพิกัด | ไซน์ N | 10000 | |
| สุ่ม N | 20000 | ||
| ช็อก N | 20000 | ||
| อัตราเร่งสูงสุด | ไซน์ (m/s2) | 1000 | |
| สุ่ม (m/s2 rms) | 1000 | ||
| ช็อก (m/s2) | 2000 | ||
| ความเร็วสูงสุด | ไซน์ (m/s2) | 1.8 | |
| ช็อก (m/s2) | 1.8 | ||
| ระยะกระจัดสูงสุด | ระยะเดินทางสูงสุด mm (p-p) |
51 | |
| ขดลวดเคลื่อนที่ | 12 กก. | ||
| ขนาดของขดลวดเคลื่อนที่ | เส้นผ่านศูนย์กลาง 240 มม. | ||
| โหลดสูงสุด: | 270 กก. | ||
ตัวเลือกเครื่องสั่นสะเทือนอื่นๆ ที่มี
| รุ่น |
ไซน์พิกัด แรง (N) |
สุ่มพิกัด แรง (N) |
ความถี่ ช่วง (Hz) |
อัตราเร่งพิกัด (m/s2) | ความเร็วพิกัด (m/s) |
ระยะกระจัดพิกัด (p-p) มม. |
โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) |
ขนาดของ ขดลวดเคลื่อนที่ (มม.) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ตัวอย่างการสั่นสะเทือนสำหรับการทดสอบแบบสุ่ม
คุณสมบัติ:
1. โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดี มีความถี่เรโซแนนซ์ตามแนวแกนสูงขึ้น
2. วงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและสมเหตุสมผล
3. แบริ่งลูกกลิ้งก้านโยกตรงและตัวถังคอมโพสิตนำเข้า มีความแข็งแรงในการวางแนว รับน้ำหนักแบบเยื้องศูนย์ได้
4. ฐานรองรับแบบแยกส่วนสำหรับใช้กับฮอร์โมน ติดตั้งสะดวก เคลื่อนย้ายได้
5. ระบบเคลื่อนที่ขั้นสูง เพื่อให้มั่นใจในความน่าเชื่อถือสูงของวงกลมไดนามิก
6. การออกแบบท่อลมใหม่และเพิ่มประสิทธิภาพการระบายความร้อน
7. ความแข็งแกร่งแบบสถิต ความแข็งแกร่งแบบไดนามิกของบอลลูนขนาดเล็กของแบริ่ง เพิ่มความจุของโต๊ะสั่นสะเทือน ปรับปรุงประสิทธิภาพความถี่ต่ำ
พารามิเตอร์ทางเทคนิคของโต๊ะสั่นสะเทือนแนวนอน (การทดสอบแกน X,Y)

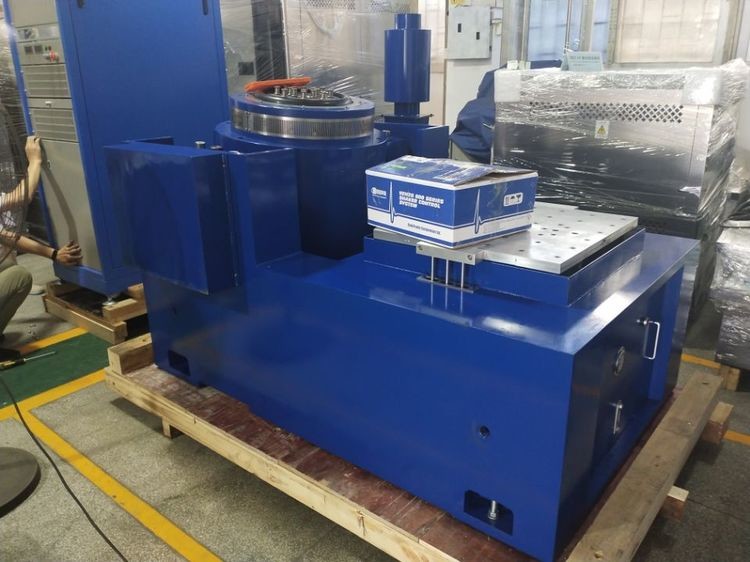

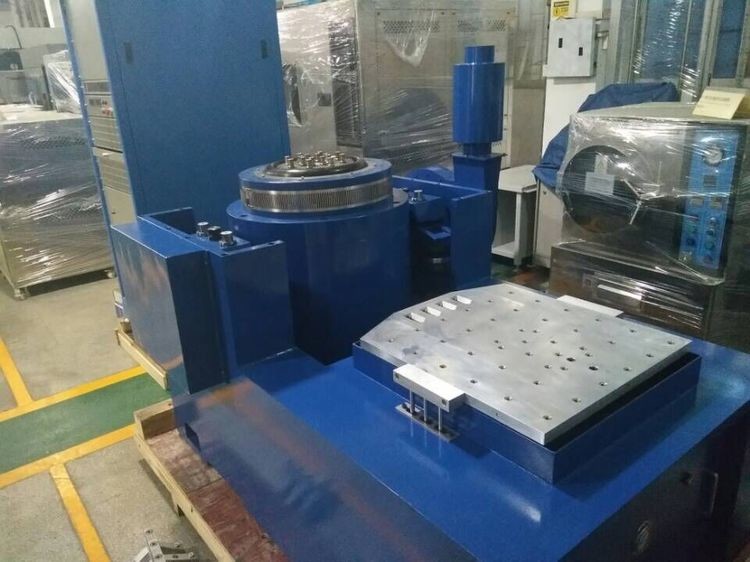

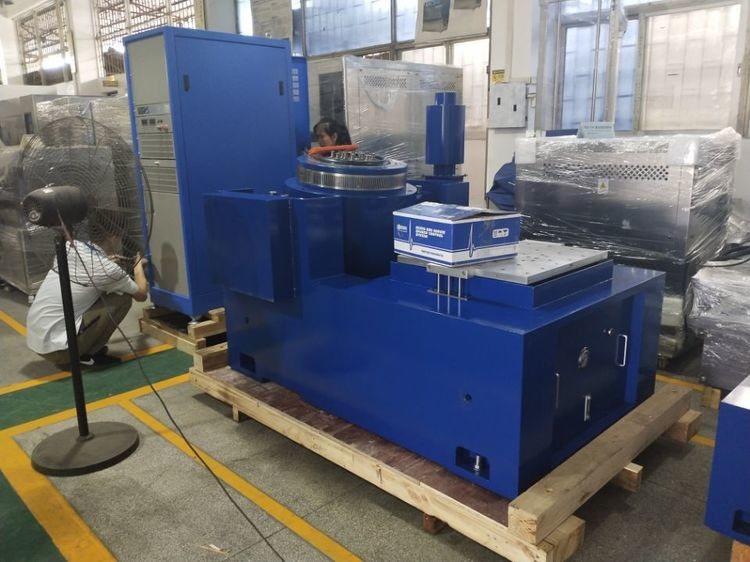

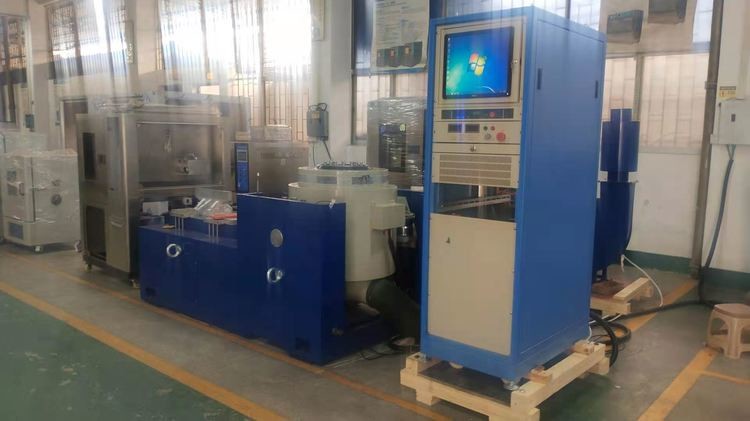

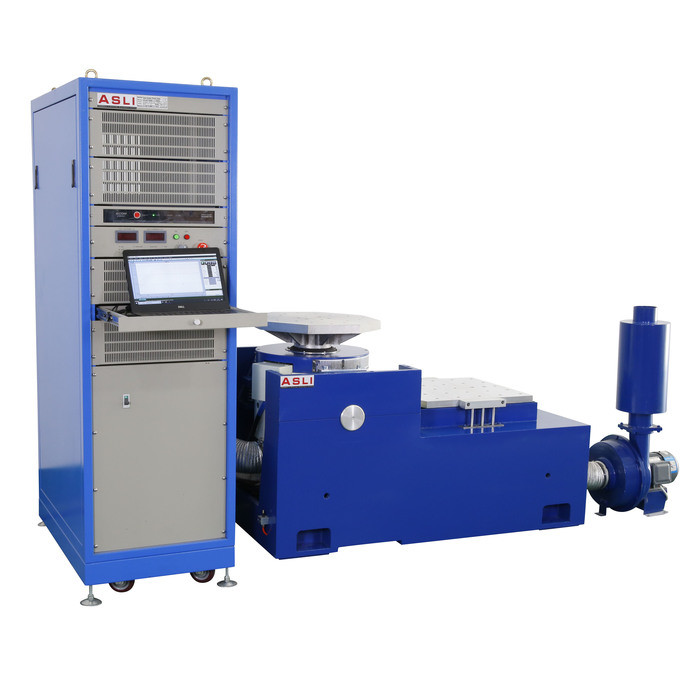

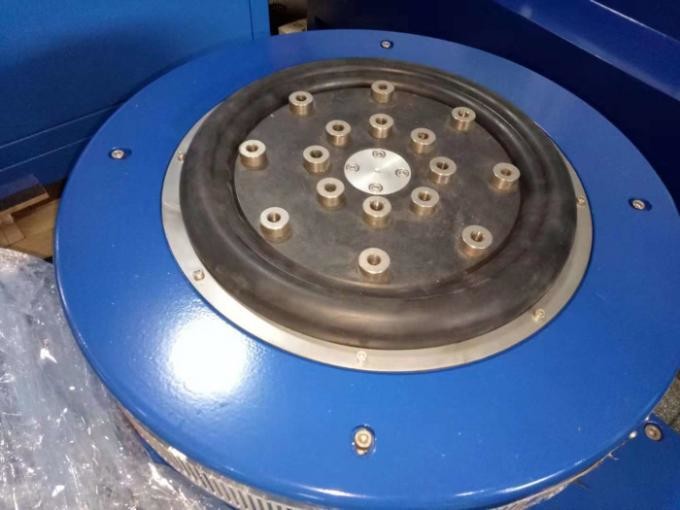

รูปภาพสำหรับอ้างอิง:
ข้อมูลอ้างอิงเพิ่มเติม:
รายละเอียดการบรรจุ:
