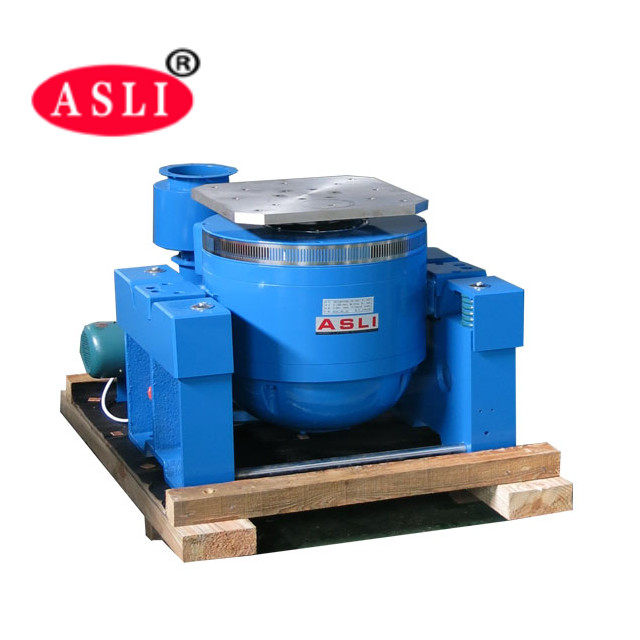

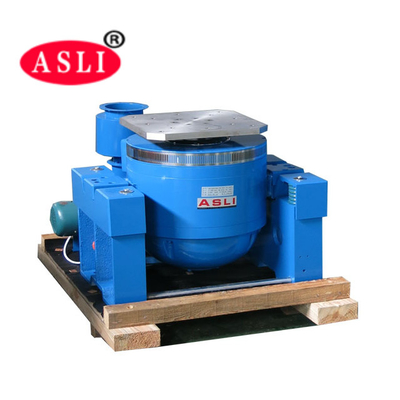

1000kg.f Exciting Force Electrodynamic Vibration Test System 1.8m/s
Product Details
| แรงไซน์: | 6000N | ความเร็ว: | 1.8m/s |
|---|---|---|---|
| การกำจัด: | 25 มม. | ความถี่: | 3 ~ 3500Hz |
| การโหลด: | 180 กิโลกรัม | การเร่งความเร็ว: | 100 กรัม |
| เกราะ: | 450 มม. | ยี่ห้อ: | แอสลี |
| ขนาดตาราง: | 500x500 มม. | ||
| เน้น |
1000kg.f ระบบทดสอบการสั่นสะเทือน,ระบบทดสอบการสั่นสะเทือน 1.8m / s,อุปกรณ์ทดสอบตารางการสั่นสะเทือน 1000kg.f |
||
Product Description
ระบบทดสอบการสั่นสะเทือนด้วยแรงกระตุ้น 1000kg.f ถูกออกแบบมาเพื่อทำการทดสอบแบบไซน์, แบบสุ่ม และแบบช็อกด้วยความแม่นยำและความน่าเชื่อถือ ระบบสั่นสะเทือนด้วยแรงไฟฟ้าแบบไดนามิกนี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมป้องกันประเทศ, การบิน, อวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, ยานยนต์ และเครื่องใช้ในครัวเรือน ออกแบบมาเพื่อการตรวจจับข้อผิดพลาดตั้งแต่เนิ่นๆ, การจำลองสภาพการทำงานจริง และการทดสอบความแข็งแรงของโครงสร้าง
ระบบรองรับฟังก์ชันคลื่นไซน์, FM, สวีป, โปรแกรมได้, ตัวคูณความถี่, ลอการิทึม, ความเร่งสูงสุด, การปรับแอมพลิจูด และการควบคุมเวลา มีการควบคุมด้วยคอมพิวเตอร์เต็มรูปแบบพร้อมโหมดความเร่งคงที่และแอมพลิจูดคงที่อย่างง่าย แต่ละหน่วยจะผ่านการทดสอบการทำงานต่อเนื่องโดยไม่ล้มเหลวเป็นเวลา 3 เดือน เพื่อให้มั่นใจในประสิทธิภาพที่เสถียรและคุณภาพที่เชื่อถือได้
| รายการ | คำอธิบาย |
|---|---|
| แรงไซน์ | 10000 N |
| แรงช็อก | 20000 KN |
| ช่วงความถี่ | 5–3000 Hz |
| ระยะกระจัด | 51 mm |
| ความเร็วสูงสุด | 1.8 m/s |
| ความเร่งสูงสุด | 981 m/s² (ไม่รวมโหลด) |
| เส้นผ่านศูนย์กลางอาร์มาเจอร์ | 200 mm |
| แรงบิดโหลดที่อนุญาต | >300 N•m |
| มวลอาร์มาเจอร์ที่มีประสิทธิภาพ | 6 kg |
| ความจุโหลดสูงสุด | 100 kg |
| การรั่วไหลของแม่เหล็ก | ≤1 mT |
| ความถี่แยกการสั่นตามแนวแกน | <3 Hz |
| การยึดโหลด | สลักเกลียวสแตนเลส M8 จำนวน 16 ตัว |
| ขนาด (ย×ก×ส) | 850 × 665 × 760 mm |
| น้ำหนักโดยประมาณ | 990 kg |
ตารางต่อไปนี้แสดงข้อมูลจำเพาะสำหรับแท่นทดสอบการสั่นสะเทือนแบตเตอรี่ยานยนต์รุ่น EN50604 / IEC62133 / UN38.3 ซึ่งเหมาะสำหรับการใช้งานทดสอบในห้องปฏิบัติการ
| รุ่น | แรงไซน์ที่กำหนด (N) | แรงสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | ความเร่งที่กำหนด (m/s²) | ความเร็วที่กำหนด (m/s) | ระยะกระจัดที่กำหนด (p-p) mm | โหลดสูงสุด (Kg) | ขดลวดเคลื่อนที่ (Kg) | ขนาดขดลวดเคลื่อนที่ (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กคู่พร้อมการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการจัดวางที่สมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมความแข็งของตัวถังแบบตรงและนำเข้าเพื่อความสามารถในการรับแรงเหวี่ยงสูง
- ฐานรองรับการแยกแบบทรับเนียนสำหรับใช้กับฮอร์โมน พร้อมการติดตั้งแบบเคลื่อนย้ายได้สะดวก
- ระบบเคลื่อนที่เทคโนโลยีขั้นสูงรับประกันความน่าเชื่อถือสูงของวงกลมไดนามิก
- การออกแบบท่อลมใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งแบบสถิตและความแข็งแบบไดนามิกของแบริ่งบอลลูนขนาดเล็กช่วยเพิ่มความสามารถในการรับน้ำหนักของโต๊ะสั่นสะเทือนและปรับปรุงประสิทธิภาพความถี่ต่ำ
Product Highlights
เครื่องทดสอบการสั่นสะเทือนด้วยไฟฟ้าพลศาสตร์ ASLI 1000kg.f ให้แรงไซน์ 6000N ความเร็ว 1.8 ม./วินาที 3-3500Hz รับน้ำหนักได้ 180 กก. เหมาะสำหรับการป้องกัน การบิน อิเล็กทรอนิกส์ การทดสอบรถยนต์ ทนทาน เชื่อถือได้ ปรับแต่งได้
