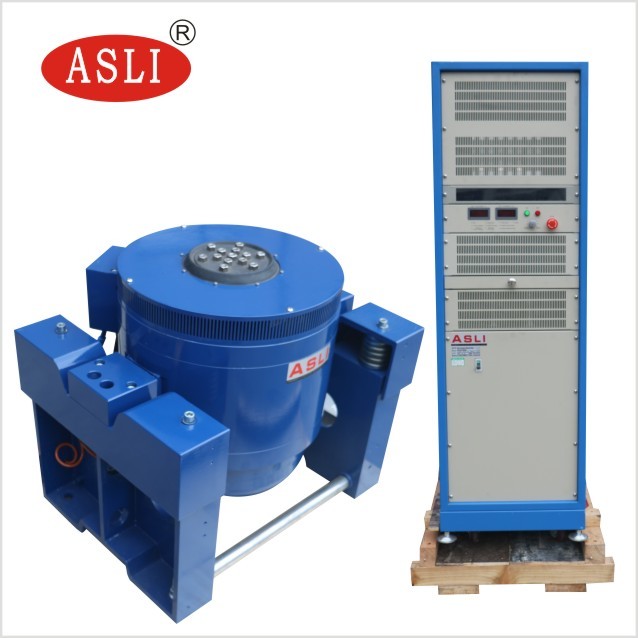

ES-3 เครื่องสั่นสะเทือนอิเล็กตรอนไดนัมิกตั้งความถี่สูง มาตรฐาน MIL-STD-810F
Product Details
| ทิศทางการสั่นสะเทือน: | แนวตั้ง | การเร่งความเร็ว: | 100 กรัม |
|---|---|---|---|
| น้ำหนักขดลวดเคลื่อนที่: | 3.5กก | ความถี่: | 5Hz~3500Hz |
| การใช้งาน: | การทดสอบการสั่นสะเทือนความถี่สูง | มาตรฐาน: | MIL-STD-810F, MIL-STD-883E |
| เน้น |
เครื่องสั่นสั่นสะเทือนแบบไฟฟ้ากระแสสลับในแนวตั้ง,เครื่องปั่นสั่นสะเทือนไฟฟ้าแบบไดนามิก MIL-STD-810F,เครื่องสั่นสั่นสะเทือนความถี่สูง MIL-STD-810F |
||
Product Description
ระบบทดสอบการสั่นสะเทือนส่วนใหญ่ใช้สำหรับการทดสอบสภาพแวดล้อมการสั่นสะเทือนและการกระแทกของผลิตภัณฑ์ การคัดกรองความเครียดจากสิ่งแวดล้อม และการทดสอบความน่าเชื่อถือ เครื่องทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าได้รับการออกแบบให้สอดคล้องกับมาตรฐานการทดสอบที่เกี่ยวข้องกับแบตเตอรี่อย่างสมบูรณ์ โดยจำลองสภาวะการสั่นสะเทือนโดยการยึดแบตเตอรี่หรือชุดแบตเตอรี่เข้ากับแท่นสั่นและใช้ความถี่ ความเร่ง และการกระจัดที่กำหนดตามแกนที่ตั้งฉากกันสามแกน ตลอดการทดสอบ ตัวอย่างแบตเตอรี่จะต้องไม่รั่ว สูญเสียความจุ แตก ไฟไหม้ หรือระเบิด
| แรงสั่นสะเทือนแบบไซน์สูงสุด | 300 Kg.f peak | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| แรงสั่นสะเทือนแบบสุ่มสูงสุด | 300 Kg.f r.ms | ||||||||
| แรงสั่นสะเทือนแบบกระแทกสูงสุด | 600 Kg.f peak | ||||||||
| ช่วงความถี่ | DC ~ 4000 Hz | ||||||||
| ระยะการกระจัดสูงสุด | 25 mm p-p (peak-to-peak) | ||||||||
| ความเร็วสูงสุด | 1.6 m/s | ||||||||
| ความเร่งสูงสุด | 100 G (980 m/s²) | ||||||||
| ความถี่เรโซแนนซ์แรก | 2500 Hz | ||||||||
| โหลดสูงสุดและความเร่ง (F = M·A) |
|
||||||||
| โหลดสูงสุด | 120 kg | ||||||||
| ความถี่แยกการสั่นสะเทือน | 2.5 Hz | ||||||||

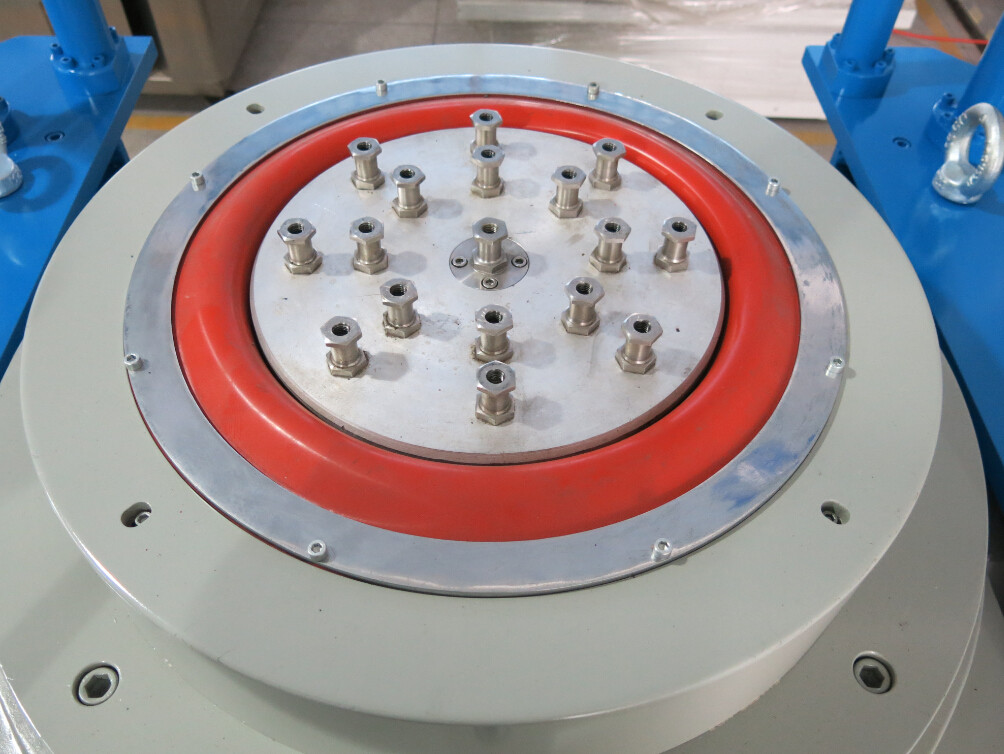

| เส้นผ่านศูนย์กลางขดลวดเคลื่อนที่ (เส้นผ่านศูนย์กลางแท่นทำงาน) | 150 mm | ||||||||
| มวลขดลวดเคลื่อนที่ | 3 kg | ||||||||
| โหลดสูงสุด (ขดลวดเคลื่อนที่) | 50 kg | ||||||||
| สกรูแท่น | 13 × M8 | ||||||||
| การรั่วไหลของฟลักซ์แม่เหล็ก | < 10 gauss | ||||||||
| ขนาด | 750 mm × 560 mm × 670 mm (เครื่องแนวตั้ง) | ||||||||
| น้ำหนัก | ประมาณ 460 kg |
| กำลังขับ | 4 KVA |
|---|---|
| แรงดันไฟฟ้าขาออก | 100 V |
| กระแสไฟฟ้าขาออก | 30 A |
| SNR (อัตราส่วนสัญญาณต่อสัญญาณรบกวน) | ≥ 65 dB |
| ความผิดเพี้ยนฮาร์มอนิก (โหลดตัวต้านทาน) | < 1.0% |
| ข้อผิดพลาดในการวัดแรงดันไฟฟ้าขาออก | ≤ 5% |
| ข้อผิดพลาดในการวัดกระแสไฟฟ้าขาออก | ≤ 5% |
| ตัวประกอบยอดคลื่นกระแสไฟฟ้าขาออก | ≥ 3 |
| ความเสถียร DC | การดริฟท์เป็นศูนย์ ≤ 50 mV / 8 h ที่เอาต์พุต |
| การตอบสนองความถี่ (5–3500 Hz) | ± 3 dB |
| ขนาดเพาเวอร์แอมพลิฟายเออร์ | 720 mm × 545 mm × 1270 mm |
| น้ำหนัก | 230 kg |
| ฟังก์ชัน | การป้องกันอุณหภูมิ, ความดันอากาศ, การกระจัด, แรงดันเกิน, กระแสเกิน, แรงดันไฟฟ้าต่ำเข้า, ความผิดพลาดภายนอก, แหล่งจ่ายไฟควบคุม, ลอจิก และอินพุตที่ไม่เท่ากัน |
|---|
- UL 1642:2012 — มาตรฐานสำหรับแบตเตอรี่ลิเธียม
- UL 2054:2012 — แบตเตอรี่สำหรับใช้ในบ้านและเชิงพาณิชย์
- UN38.3 (2012) Part 3 — ข้อเสนอสำหรับการขนส่งสินค้าอันตราย: คู่มือการทดสอบและมาตรฐาน
- IEC 62133:2012 — ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่และชุดแบตเตอรี่ที่มีอิเล็กโทรไลต์อัลคาไลน์หรือกรด
- IEC 62281:2004 — ข้อกำหนดด้านความปลอดภัยในการขนส่งแบตเตอรี่ลิเธียมและแบตเตอรี่
- IEC 60086:2007 — เซลล์กัลวานิก ส่วนที่ 4: ข้อกำหนดด้านความปลอดภัยของแบตเตอรี่ลิเธียมไอออน
- GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E, เป็นต้น
