vibration test equipment ES-20.pdf

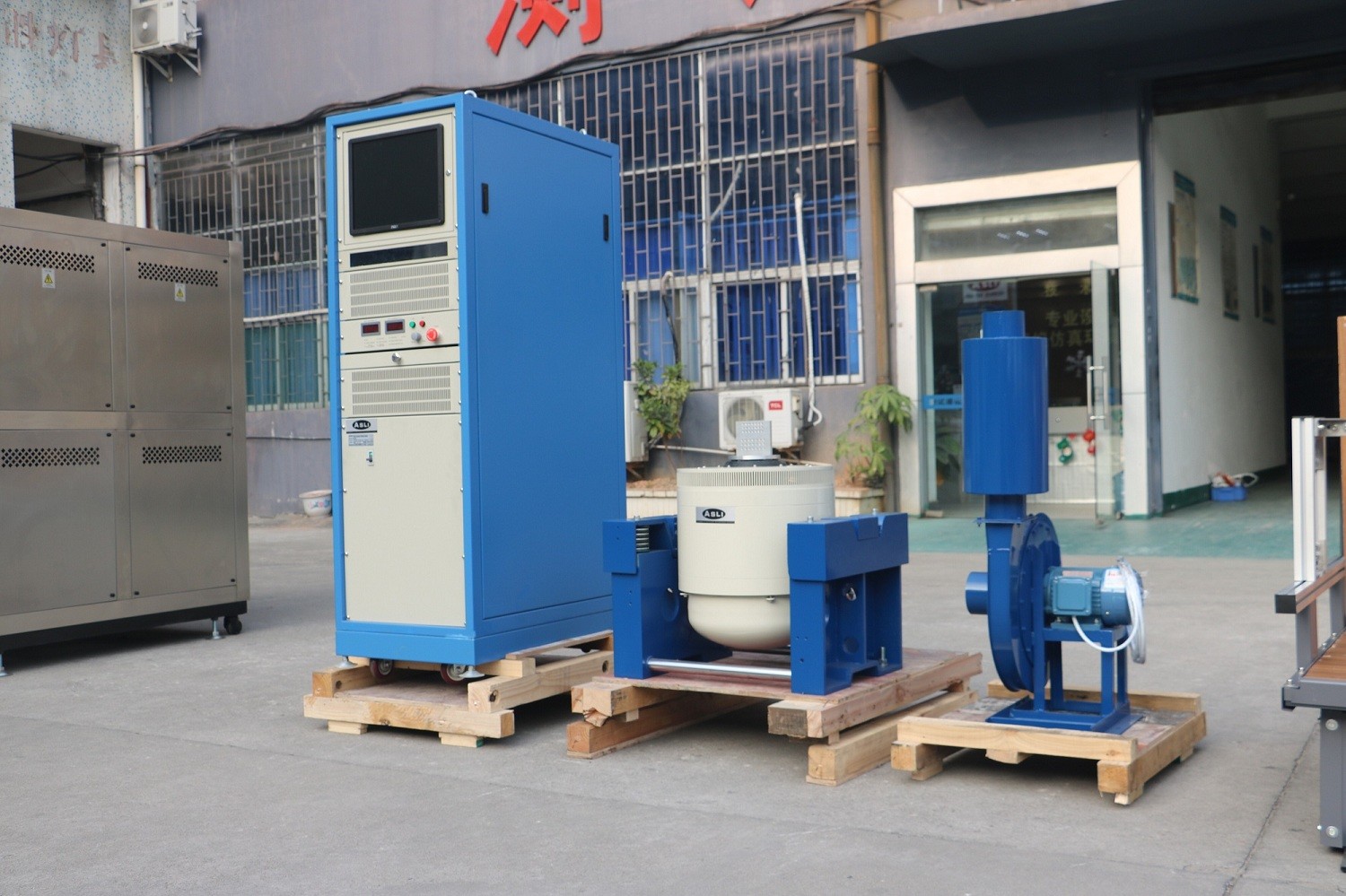

เครื่องทดสอบการสั่นสะเทือนความถี่สูงชนิดอิเล็กโทรไดนามิก เครื่องทดสอบการสั่นสะเทือนความถี่สูง
การประยุกต์ใช้งาน:
เราเป็นผู้ผลิตผลิตภัณฑ์เครื่องทดสอบการสั่นสะเทือนความถี่สูงแบบไดนามิกไฟฟ้า / เครื่องทดสอบความล้าจากการสั่นสะเทือนความถี่สูง ซึ่งนำโครงสร้างวงจรแม่เหล็กคู่ โครงสร้างการทำงานของโครงกระดูกที่สร้างขึ้นเอง การรองรับทางอากาศ และแบริ่งลูกกลิ้งและแนวทางเชิงเส้น การแยกทรานเนียน เทคโนโลยีสมัยใหม่ขั้นสูงและเทคโนโลยีพิเศษ สามารถดำเนินการทดสอบการสั่นสะเทือนแบบไซนูซอยด์ในแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ให้เสร็จสิ้น โดยคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, ฟันเลื่อย) พัลส์และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก ผลิตภัณฑ์เหล่านี้มีการใช้กันอย่างแพร่หลายในการป้องกันประเทศ อาวุธ การบิน อวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องใช้ในบ้าน และสาขาอื่นๆ
เครื่องทดสอบการสั่นสะเทือนความถี่สูงชนิดอิเล็กโทรไดนามิก เครื่องทดสอบการสั่นสะเทือนความถี่สูง คุณสมบัติ:
1. โครงกระดูกวงจรไดนามิกที่ออกแบบมาอย่างดี พร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
2. วงจรแม่เหล็กสองวงจร การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและมีเหตุผล
3. แบริ่งลูกกลิ้งก้านโยกตรงและนำเข้าสู่การวางแนวความแข็งของตัวเครื่องคอมโพสิต ความสามารถในการรับน้ำหนักแบบเยื้องศูนย์
4. รากฐานการแยกทรานเนียนที่ทุ่มเทให้กับการใช้ฮอร์โมน ความสะดวกในการติดตั้งมือถือ
5. เทคโนโลยีขั้นสูงเคลื่อนที่ไปรอบๆ ระบบเพื่อให้แน่ใจว่าวงจรไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มผลการระบายความร้อน
7. ความแข็งแกร่งแบบคงที่ ความแข็งแกร่งแบบไดนามิกของบอลลูนขนาดเล็กของแบริ่ง เพิ่มความจุของโต๊ะสั่น ปรับปรุงประสิทธิภาพความถี่ต่ำ
2-1 พารามิเตอร์ทางเทคนิค
(1) แรงพิกัด: แรงไซน์ 3000N; แรงสุ่ม 3000N; แรงกระแทก 6000N;
(2) ช่วงความถี่: 3Hz ถึง 3500Hz, ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, แรงกระแทก
(3) โหมดการกวาดความถี่: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
(4) จำนวนครั้งในการกวาดความถี่: 1 ถึง 32767
(5) เวลาในการกวาดความถี่: ความถี่คงที่/ครั้งเดียว 1-3600 นาที สามารถแสดงเส้นโค้งการกวาดความถี่ได้
(6) Max. Acceleration ;1000m/s2 (ไม่มีโหลด)
(7) Max. Speed: 1.6m/s
(8) Max. Displacement:25mmp-p (ไม่มีโหลด), จุดสูงสุดคู่
(9) Impact Displacement: 25mm
(10) น้ำหนักของ Moving Coil: 3.5 kg
(11) ทิศทางการสั่นสะเทือน: แนวตั้ง
(12) คลื่นการสั่นสะเทือน: ไซน์, สุ่ม, แรงกระแทก

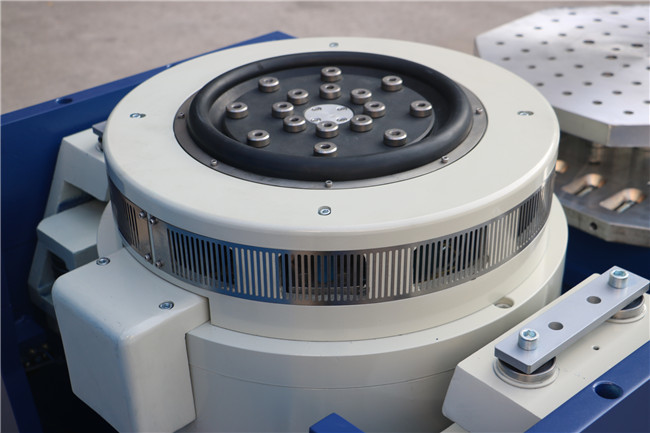

(13) เส้นผ่านศูนย์กลางของ Moving Coil: Φ150mm
(14) ขนาดระบบสั่นสะเทือน: W750xH599xD680 mm
(15) น้ำหนักระบบสั่นสะเทือน: 490KG

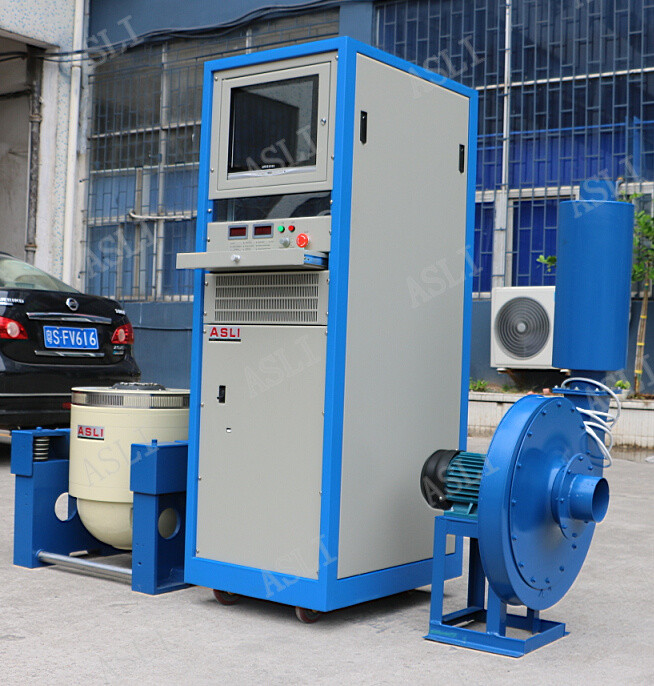

เกี่ยวกับระบบสั่นสะเทือน
(1) โครงสร้างวงจรแม่เหล็กคู่เพื่อให้แน่ใจว่ามีความเข้มสนามแม่เหล็กสูงและลดการรั่วไหลของฟลักซ์;
โครงสร้างการลดสนามแม่เหล็กพิเศษสามารถลดการรั่วไหลของฟลักซ์ให้อยู่ต่ำกว่า 1 mt
(2) สปริงรูปตัว U, ลูกกลิ้ง และแบริ่งเชิงเส้นเพื่อความต้านทานที่แข็งแกร่งต่อน้ำหนักเบี่ยงเบน
(3) สปริงลมใช้สำหรับการแยกการสั่นสะเทือน ระบบสั่นสะเทือนทำงานอย่างเสถียรแม้มีน้ำหนักมาก;
ไม่จำเป็นต้องมีรากฐานพิเศษ
(4) มีอุปกรณ์ป้องกันสำหรับความร้อนสูงเกินไป, โอเวอร์โหลด, กระแสไฟเกิน, แรงดันไฟฟ้าเกิน และ
การกระจัดเกินของเครื่องทดสอบการสั่นสะเทือน;
อุปกรณ์ป้องกันเครือข่ายไฟฟ้าสำหรับแรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำ, การขาดเฟส;
กำลังขับ , การจำกัดกระแส , soft-start, อุณหภูมิเกิน, กระแสไฟลัดวงจร, การป้องกันความผิดพลาดของโมดูล
(5) สามารถทำการทดสอบสภาพแวดล้อมแบบไซน์, สุ่ม, แรงกระแทก
(6) ระบบนี้ต้องการความผันผวนของแรงดันไฟฟ้าน้อย, ≤±10% ก็ใช้ได้
(7) ระบบนี้ต้องการความต้านทานดินน้อย, ≤4Ω ก็ใช้ได้
(8) ความน่าเชื่อถือสูง เหมาะอย่างยิ่งสำหรับการทำงานเป็นเวลานาน
พารามิเตอร์ทางเทคนิคของเครื่องทดสอบการสั่นสะเทือนความถี่สูงแบบไดนามิกไฟฟ้า:
| รุ่น |
ไซน์พิกัด แรง (N) |
สุ่มพิกัด แรง (N) |
ความถี่ ช่วง (Hz) |
การเร่งความเร็วพิกัด (m/s2) | ความเร็วพิกัด (m/s) |
การกระจัดพิกัด (p-p)mm |
Max. Loading (Kg) | moving coil(Kg) |
Dimension of Moving coil(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

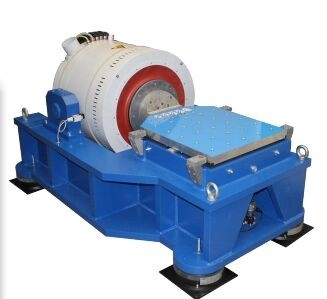

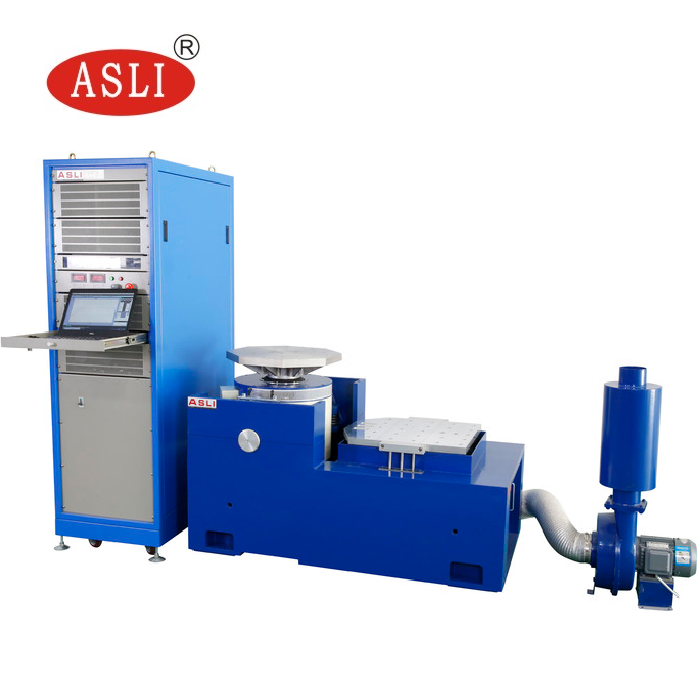

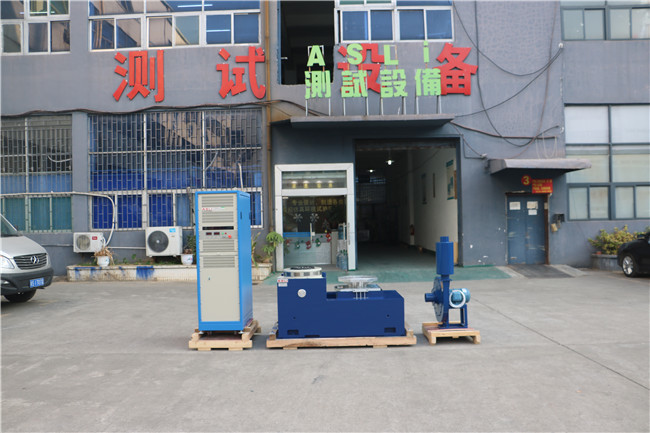

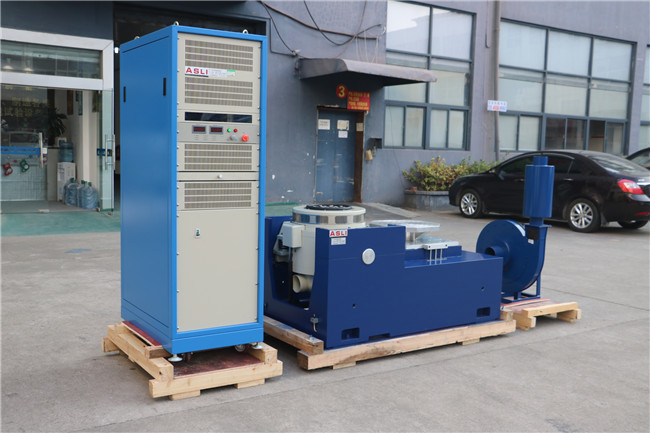

คุณสมบัติของขาตั้งแนวนอน:
1. ภายในม้านั่งบรรทุกขนาดเล็กเพื่อให้เกิดการเร่งความเร็วและความถี่ในการทำงานที่สูงขึ้น เพื่อปรับปรุงความสามารถในการบรรทุกและประสิทธิภาพของม้านั่งเครื่องจักรทั้งหมด
2. ม้านั่งแนวนอนและม้านั่งสั่นสะเทือนเป็นแบบบูรณาการ พร้อมโครงสร้างที่สมบูรณ์แบบ สะดวกในการติดตั้งและปรับ
3. รางแรงดันคงที่ รูปตัว V พร้อมความสามารถในการต้านทานความลาดชันและต้านทานการบรรทุกแบบเอียง
ปั๊มน้ำมันในตัว โครงสร้างดี ใช้งานง่าย
พารามิเตอร์ทางเทคนิคของตัวขยายแนวนอน:
| รุ่น | ขนาดม้านั่ง (มม.) | ช่วงความถี่ (Hz) | น้ำหนักของชิ้นส่วนที่เคลื่อนที่ (กก.) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
คุณสมบัติของม้านั่งแบบขยายแนวตั้ง:
VT ม้านั่งแบบขยายแนวตั้งและแคลมป์ที่ระบุ คำนวณอย่างแม่นยำ ออกแบบอย่างประณีต เพื่อให้มั่นใจว่าลูกค้าได้รับประสิทธิภาพที่ดีที่สุดตามโครงสร้างที่สมบูรณ์แบบ วัสดุคุณภาพสูง
และฝีมือการผลิต
พารามิเตอร์ทางเทคนิคของตัวขยายแนวตั้ง:
| รุ่น | น้ำหนัก (กก.) | Max. Frequency (Hz) | ขนาดม้านั่ง |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (ม้านั่งกลม) | 220 | 350 | Φ1200 |
หากคุณมีข้อสงสัยใดๆ เกี่ยวกับ เครื่องทดสอบทางกลความถี่สูงแบบไดนามิกไฟฟ้า เครื่องทดสอบความล้าจากการสั่นสะเทือนโปรดติดต่อฉัน
