ระบบทดสอบการสั่นสะเทือนส่วนใหญ่ใช้สำหรับการทดสอบการสั่นสะเทือนและการกระแทกของผลิตภัณฑ์ การทดสอบการคัดกรองความเครียดจากสิ่งแวดล้อม การทดสอบความน่าเชื่อถือ เครื่องทดสอบการสั่นสะเทือนแม่เหล็กไฟฟ้าเป็นไปตามมาตรฐานการออกแบบการทดสอบที่เกี่ยวข้องกับแบตเตอรี่อย่างสมบูรณ์ การจำลองภายใต้เงื่อนไขบางประการของการทดสอบการสั่นสะเทือนของแบตเตอรี่ แบตเตอรี่หรือชุดแบตเตอรี่ถูกยึดบนโต๊ะสั่นสะเทือน ตามความถี่ที่กำหนด การเร่งความเร็ว และโหมดการกระจัดตามการสั่นสะเทือนของตัวอย่างแบตเตอรี่ในสามทิศทางที่ตั้งฉากซึ่งกันและกัน แบตเตอรี่ที่วัดได้ไม่ควรมีการรั่วไหล ไม่หมดกำลังใจ ไม่แตก ไม่เกิดไฟไหม้และการระเบิด การประยุกต์ใช้การทดสอบการสั่นสะเทือนนั้นกว้างมาก ตั้งแต่แผงวงจร แบตเตอรี่ เครื่องบิน เรือ จรวด ขีปนาวุธ รถยนต์ และเครื่องใช้ในบ้าน และผลิตภัณฑ์อุตสาหกรรมอื่นๆ

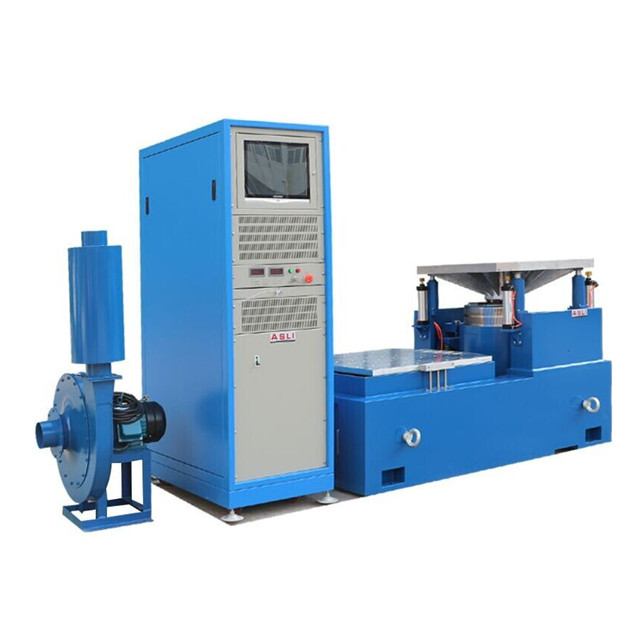

*เครื่องเขย่าแบบไดนามิกไฟฟ้าแบบระบายความร้อนด้วยอากาศ
* ตัวควบคุมการสั่นสะเทือนและเครื่องขยายเสียงโครงสร้างเป็นตู้แบบออลอินวัน
* ให้แรงขับไซน์สูงสุด 2400 นิวตัน
* การทดสอบ 3 แกน X, Y, Z
* ผู้ใช้สามารถติดตั้งได้ง่าย
* ส่วนต่อประสานผู้ใช้: หน้าจอสัมผัส LCD สำหรับโหมดท้องถิ่นและ PC-windows (ผ่านอีเธอร์เน็ต) สำหรับระยะไกล
| พารามิเตอร์เครื่องกำเนิดการสั่นสะเทือนแม่เหล็กไฟฟ้า: | ||||
| แรงกระตุ้นไซน์สูงสุด | 5000Kg.f สูงสุด | |||
| แรงสั่นสะเทือนแบบสุ่มที่ใหญ่ที่สุด | 5000Kg.f r.ms | |||
| แรงสั่นสะเทือนกระแทกที่ใหญ่ที่สุด | 10000Kg.f สูงสุด | |||
| ช่วงความถี่ | DC~4000 Hz | |||
| การกระจัดสูงสุด | 75mm p-p (ค่าสูงสุดถึงค่าสูงสุด) | |||
| ความเร็วสูงสุด | 1.8m/s | |||
| การเร่งความเร็วสูงสุด | 100G(980 m/s2) | |||
| ความถี่เรโซแนนซ์แรก | 3500Hz | |||
| โหลดสูงสุด | 750kg | |||
| เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่ (เส้นผ่านศูนย์กลางของโต๊ะทำงาน) | เส้นผ่านศูนย์กลาง 450 มม. | |||
| คุณภาพของขดลวดเคลื่อนที่ | 50kg | |||
| โหลดสูงสุด | 750Kg | |||

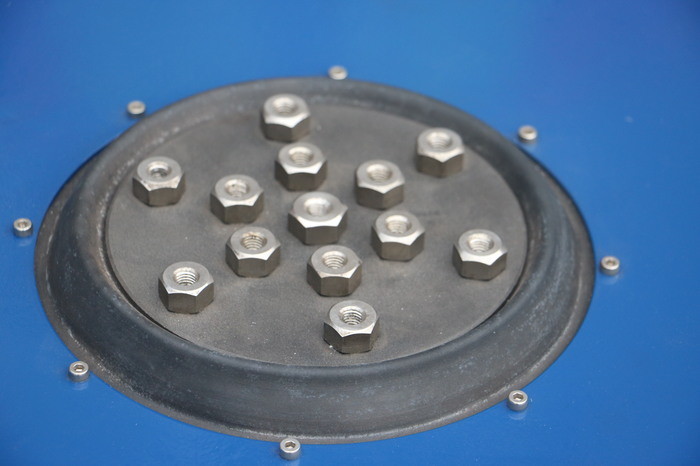

| โต๊ะสกรู | 13 x M8 | |||
| การรั่วไหลของฟลักซ์แม่เหล็ก | <10gauss | |||
| ขนาด | 800mm x 800mm x 800mm (เครื่องแนวตั้ง) | |||
| น้ำหนัก | ประมาณ 1500Kg | |||
| ระบบเซอร์โว | ||||
| ฟังก์ชัน | อุณหภูมิ, แรงดันอากาศ, การกระจัด, แรงดันไฟฟ้าเกิน, กระแสเกิน, แรงดันไฟฟ้าเข้าต่ำกว่า, ความผิดพลาดภายนอก, แหล่งจ่ายไฟควบคุม, ตรรกะ, ขาดอินพุตเท่ากัน | |||
| ตัวควบคุมการสั่นสะเทือนแบบดิจิทัล | ||||
| การกำหนดค่าฮาร์ดแวร์ | 2 ช่องสัญญาณเข้า, 1 ช่องสัญญาณเข้า | |||
| คอมพิวเตอร์ควบคุม | จอแสดงผลคริสตัลเหลว (พร้อมคีย์บอร์ด/เมาส์แบบออปติคัล) | |||
| ซอฟต์แวร์ | การทำงานภาษาจีน/อังกฤษ การวิเคราะห์โดเมนเวลาและโดเมนความถี่ แหล่งสัญญาณ การวิเคราะห์ความถี่กวาดไซน์ ฯลฯ WORD สามารถสร้างรายงานการทดสอบโดยอัตโนมัติ สัญญาณและการแสดงข้อมูล การจัดเก็บ การตั้งค่าพารามิเตอร์การทดสอบและการวิเคราะห์ฟังก์ชัน | |||
| ระบบปฏิบัติการ | Windows 2000/ XP | |||
| เซ็นเซอร์วัดความเร่ง B&W |
โดเมนความถี่:1—2000Hz ความไว:50mv/g ช่วงอุณหภูมิ:-24 - 250℃ |
|||
| ข้อกำหนดทางไฟฟ้า | ||||
| แหล่งไฟฟ้า | 3 เฟส, 380V/50Hz | |||
