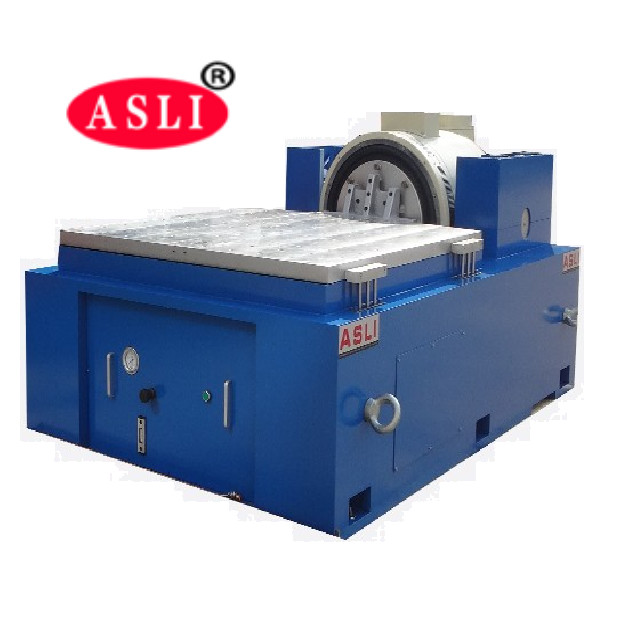

10000N 3000Hz Electrodynamic Vibration Shaker System สำหรับมือถืออัตโนมัติ
Product Details
| แรงไซน์: | 10,000N | ความเร็ว: | 1.8 ม./วินาที |
|---|---|---|---|
| การกระจัด: | 51มม | ความถี่: | 3~3000เฮิร์ต |
| กำลังโหลด: | 270 กก | การเร่งความเร็ว: | 100ก |
| กระดอง: | 240มม | ||
| เน้น |
ระบบสั่นสะเทือน 10,000N,ระบบเขย่าสั่นสะเทือน 3000Hz |
||
Product Description
เครื่องสั่นสะเทือนความถี่สูง ใช้เทคโนโลยีที่ทันสมัย รวมถึงโครงสร้างวงจรแม่เหล็กคู่หมุนม้วนและการนําเส้นตรงสามารถทํา X, Y, และ Z สามแกนการทดสอบสั่นสะเทือน sinusoidal และการทดสอบสั่นสะเทือนสุ่มแบนด์รวมถึงการทดสอบสเปคตรัมการตอบสนองต่อแรงกระแทกและแรงกระแทกแบบคลาสสิค (ครึ่งไซน์). มันถูกใช้อย่างแพร่หลายในอุตสาหกรรมการป้องกันชาติ, อาวุธ, การบิน, การบินอากาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, และอุตสาหกรรมเครื่องใช้ในบ้าน
- ความแรงระดับ:พลังไซน์ 10000N; พลังสุ่ม 10000N; พลังกระแทก 20000N
- ระยะความถี่:3Hz ถึง 3000Hz ความถี่คงที่, สะบัดไป-กลับ, สีนส์,สุ่ม,กระแทก
- โหมดความถี่การ sweep:สาย, โลการิธมิก, สะบัดไปกลับ, ความถี่คงที่
- อัตราความถี่การสกัด1 ถึง 32767
- ระยะเวลาการสกัดความถี่:ความถี่คงที่ / ครั้งเดียว 1?? 3600 นาที; สามารถแสดงเส้นโค้งความถี่ sweep
- แม็กซ์เร่ง:1000 m/s2 (ไม่มีภาระ)
- ความเร็วสูงสุด:1.8 m/s
- ขยับสูงสุด:51 mm p-p (ไม่มีภาระ) สูงสองเท่า
- การขยับแรงกระแทก:51 มม.
- น้ําหนักของโค้ลเคลื่อนที่:14 กก.
- คลื่นสั่นซีนส์,สุ่ม,ช็อค
- กว้างของสอยเคลื่อน:Φ240 มม.
- ขนาดระบบสั่น:W1060 × H750 × D845 มิลลิเมตร
- น้ําหนักของระบบสั่น:960 kg

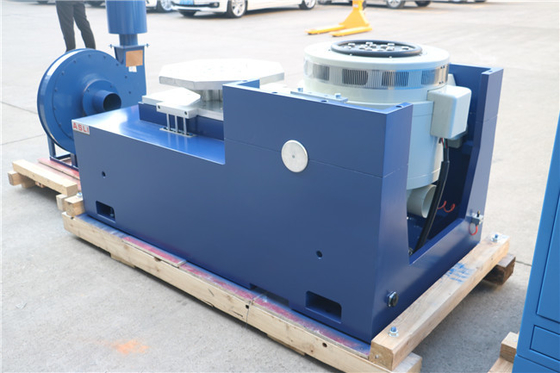

- รวมอุปกรณ์เสริม:เครื่องขยายแนวตั้ง 600 mm × 600 mm และโต๊ะเลื่อนแนวราบ 600 mm × 600 mm
| รุ่น | อัตราแรงไซน์ (N) | ความแรงสุ่ม (N) | ระยะความถี่ (Hz) | ความเร็วเฉพาะ (m/s2) | อัตราความเร็ว (m/s) | ความจุ (p-p) mm | ขนาดสูงสุด (kg) | สายโค้ลเคลื่อนที่ (kg) | ขนาดของสอยเคลื่อน (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ₹3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ₹3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3?? 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3?? 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ราคา 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ราคา 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ₹ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ₹ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

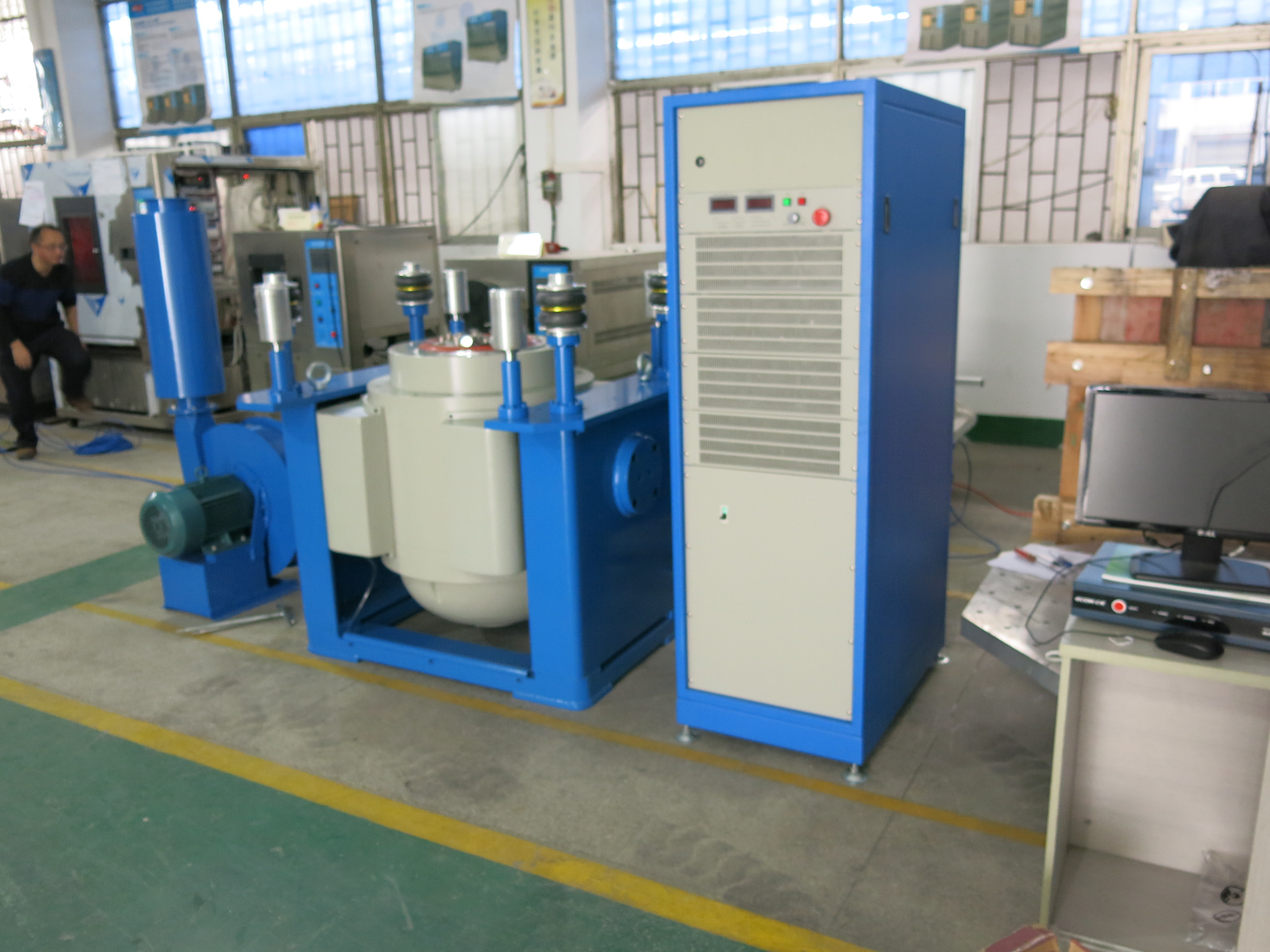

- เครื่องผลิตสั่นสะเทือน 1 ชุด
- เครื่องควบคุมการสั่นสะเทือน 1 ชุด
- ห้องเชื่อมต่อการสื่อสาร 1 ชุด
- DA-10 เครื่องเสริมพลังงาน 1 ชุด
- พลังการกระตุ้น 1 pcs
- ซอฟต์แวร์เครื่องขับรถ 1 ชุด
- ระบบเย็น 1 ชุด
- คอมพิวเตอร์อุตสาหกรรม 1 ชุด
- เครื่องพิมพ์สี 1 ชุด (ไม่จําเป็น)
- เครื่องตรวจจับความเร่ง (รวมสายออก)
- เครื่องปรับสั่น ✅ 1 ชุด (ไม่จํากัดตามตัวอย่างการทดสอบ)

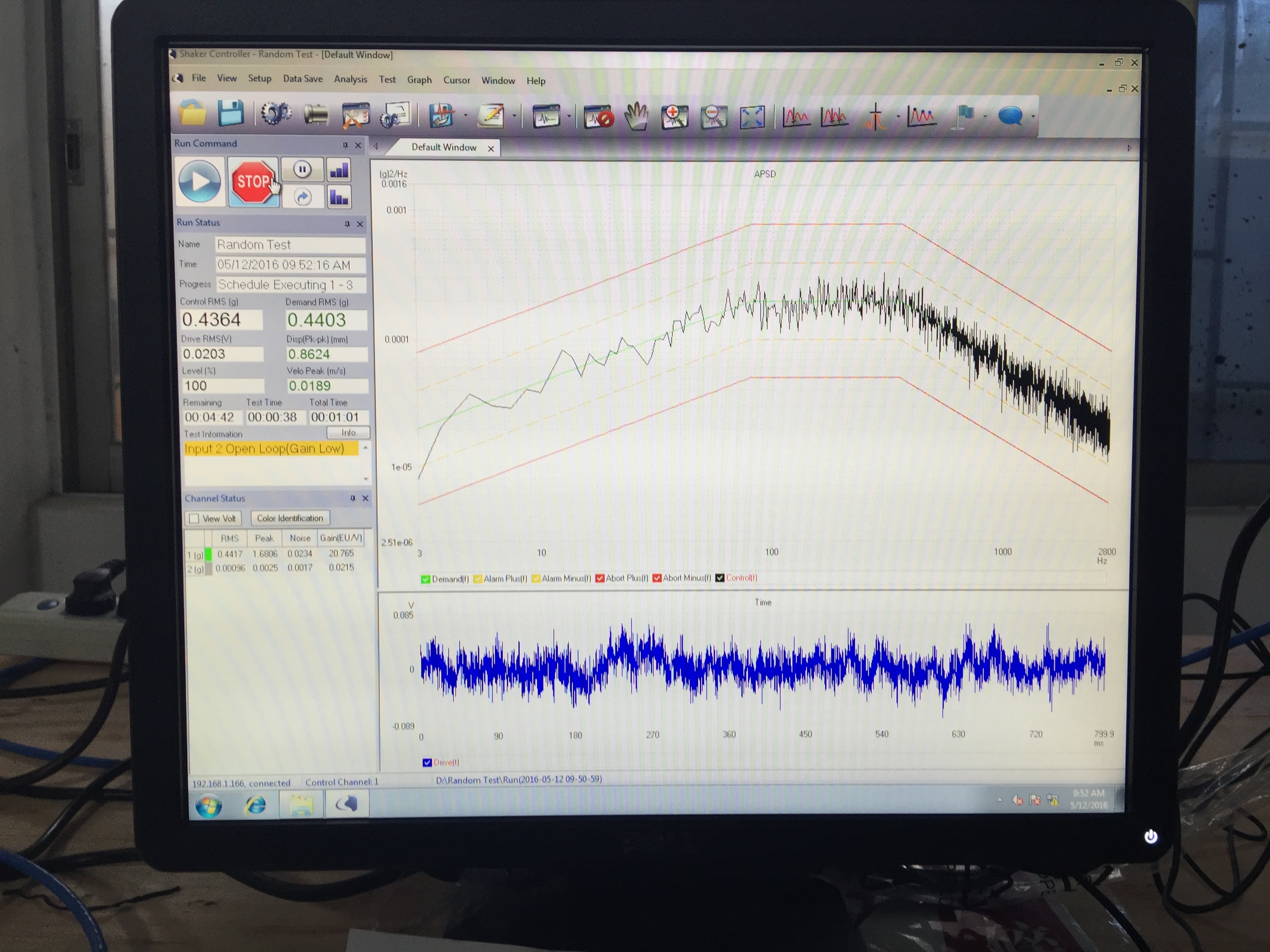

เครื่องควบคุมการสั่นสะเทือนเป็นการออกแบบล่าสุดของบริษัทของเรา โดยใช้สถาปัตยกรรมระบบกระจายระดับนานาชาติที่ก้าวหน้าหลักของมันคือโปรเซสเซอร์ความเร็วสูงระดับ 32 บิท TMS320 ซีรีย์ล่าสุดจาก TIรายงานการทดสอบถูกผลิตโดยอัตโนมัติในรูปแบบ Word. ระหว่างหรือหลังจากการทดสอบ, รายงานสามารถแก้ไขและจากนั้นผลิตโดยอัตโนมัติหรือด้วยมือ

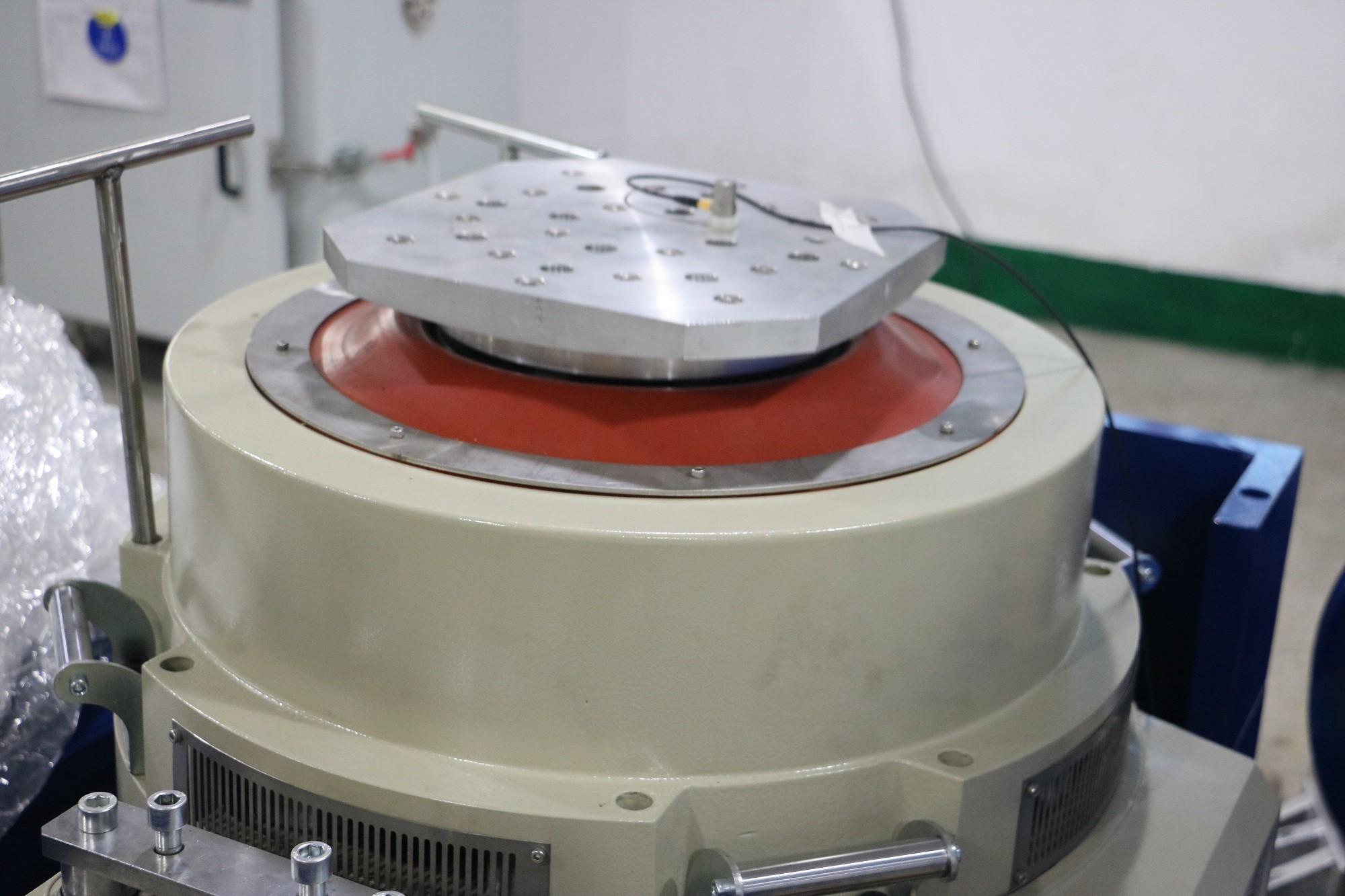

- กระดูกวงกลมแบบไดนามิค ที่ออกแบบดี มีความถี่ระดับการสะท้อนแกนสูงกว่า
- การออกแบบวงจรแม่เหล็กสองวงจรที่มีการรั่วไหลของแม่เหล็กลดน้อย โครงสร้างคอมแพคต์ และการวางแผนที่สมเหตุสมผล
- หมุนม้วนสแตนเลอร์ที่มีแนวตั้งความแข็งของร่างกายประกอบตรงและนําเข้าที่กําเนิดให้มีความสามารถในการแบ่งแบ่ง eccentric ที่ยอดเยี่ยม
- รากฐานการแยก Trunnion เผยแจงสําหรับการใช้ฮอร์โมน
- ระบบเคลื่อนไหวที่มีความทันสมัยของเทคโนโลยี รับประกันความน่าเชื่อถือสูงของวงกลมไดนามิก
- การออกแบบท่อใหม่เพิ่มประสิทธิภาพในการเย็น
- ความแข็งแรงแบบสแตตติกและความแข็งแรงแบบไดนามิคของหลอดสอดที่มีอิทธิพลลูกโป่งขนาดเล็ก เพิ่มความสามารถในการสอดของตารางสั่นและปรับปรุงผลงานความถี่ต่ํา
Product Highlights
เครื่องเขย่าแบบสั่นสะเทือนด้วยไฟฟ้า 10000N 3-3000Hz สำหรับการทดสอบยานยนต์ มีเกราะ 240 มม. น้ำหนักบรรทุก 270 กก. อัตราเร่ง 100 กรัม ระยะกระจัด 51 มม. วงจรแม่เหล็กคู่ ระบบกันสะเทือนแบบถุงลม ไซน์แกน X/Y/Z การทดสอบแบบสุ่มและการกระแทก ประกอบด้วยตัวควบคุม เครื่องขยายเสียง ระบบทำความเย็น และซอฟต์แวร์ มีการติดตั้งแบบกำหนดเอง
