อุปกรณ์ทดสอบการสั่นสะเทือน ES-10.pdf

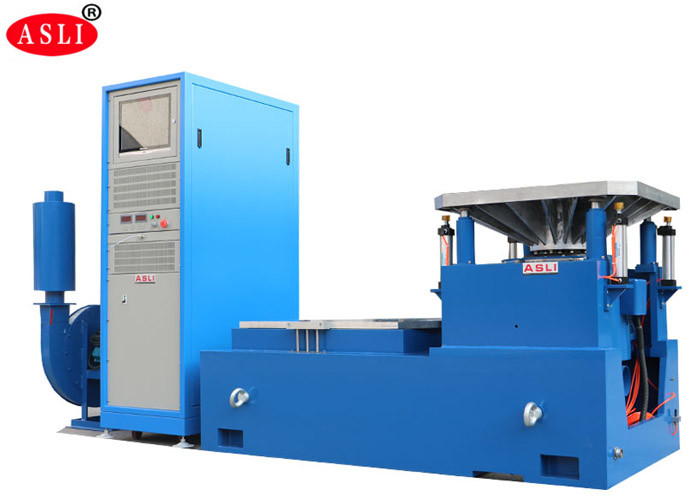

เครื่องสั่นแบบไดนามิกไฟฟ้า 3 แกน อุปกรณ์ทดสอบการสั่นสะเทือนอุตสาหกรรมที่ตั้งโปรแกรมได้
การใช้งาน

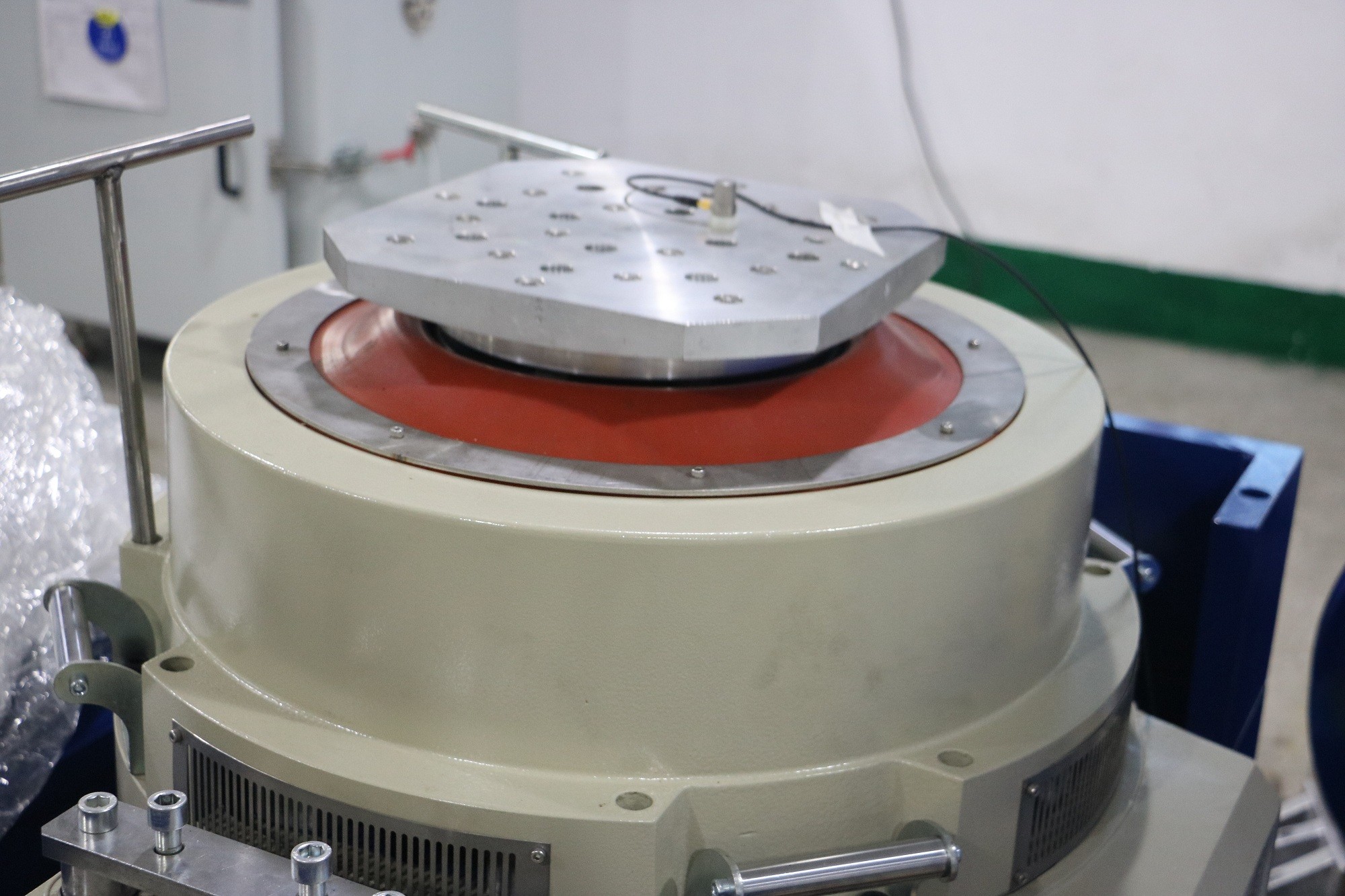

เครื่องสั่นความถี่สูงใช้โครงสร้างแบบ 'วงจรแม่เหล็กคู่', 'วงแหวนการทำงานโครงกระดูกที่สร้างขึ้นเอง', 'การรองรับอากาศ' และ 'ตลับลูกปืนแบบลูกกลิ้งและแนวแกนนำ', 'การแยกแกนหมุน' เทคโนโลยีขั้นสูงและเทคโนโลยีพิเศษ สามารถทำการทดสอบการสั่นแบบไซน์ในแกน X, Y, Z และการทดสอบการสั่นแบบสุ่มแบบบรอดแบนด์ สามารถทำการทดสอบแบบพัลส์คลาสสิก (ครึ่งไซน์) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทกได้ มีการใช้งานอย่างแพร่หลายในด้านการป้องกันประเทศ, อาวุธ, การบิน, อวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, เครื่องใช้ในบ้าน และสาขาอื่นๆ
(1) แรงพิกัด: แรงไซน์ 10000N; แรงสุ่ม 10000N; แรงกระแทก 20000N;
(2) ช่วงความถี่: 3Hz ถึง 3000Hz, ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, กระแทก
(3) โหมดการกวาดความถี่: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
(4) จำนวนครั้งในการกวาดความถี่: 1 ถึง 32767
(5) เวลาในการกวาดความถี่: ความถี่คงที่/ครั้งเดียว 1-3600 นาที, สามารถแสดงกราฟการกวาดความถี่ได้
(6) อัตราเร่งสูงสุด 1000m/s2(ไม่โหลด)
(7) ความเร็วสูงสุด: 1.8m/s
(8) ระยะกระจัดสูงสุด: 51mmp-p (ไม่โหลด), ดับเบิ้ลพีค
(9) ระยะกระจัดในการกระแทก: 51mm
(10) น้ำหนักขดลวดเคลื่อนที่: 14kg
(12) รูปแบบคลื่นการสั่น: ไซน์, สุ่ม, กระแทก
(13) เส้นผ่านศูนย์กลางขดลวดเคลื่อนที่: Φ240 mm
(14) ขนาดระบบสั่น: W1060xH750xD845mm
(15) น้ำหนักระบบสั่น: 960KG
(16) ตัวขยายแนวตั้งขนาด 600 มม. * 600 มม. และแท่นเลื่อนแนวนอนขนาด 600 * 600 มม.
พารามิเตอร์ทางเทคนิค:
| ชื่อ | แท่นสั่นบรรจุภัณฑ์/เครื่องทดสอบแท่นสั่นสำหรับชิ้นส่วนรถยนต์ | ||||||||
| รุ่น | แรงไซน์พิกัด (N) | แรงสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | อัตราเร่งพิกัด (m/s2) | ความเร็วพิกัด (m/s) | ระยะกระจัดพิกัด (p-p) mm | น้ำหนักบรรทุกสูงสุด (Kg) | ขดลวดเคลื่อนที่ (Kg) | ขนาดขดลวดเคลื่อนที่ (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

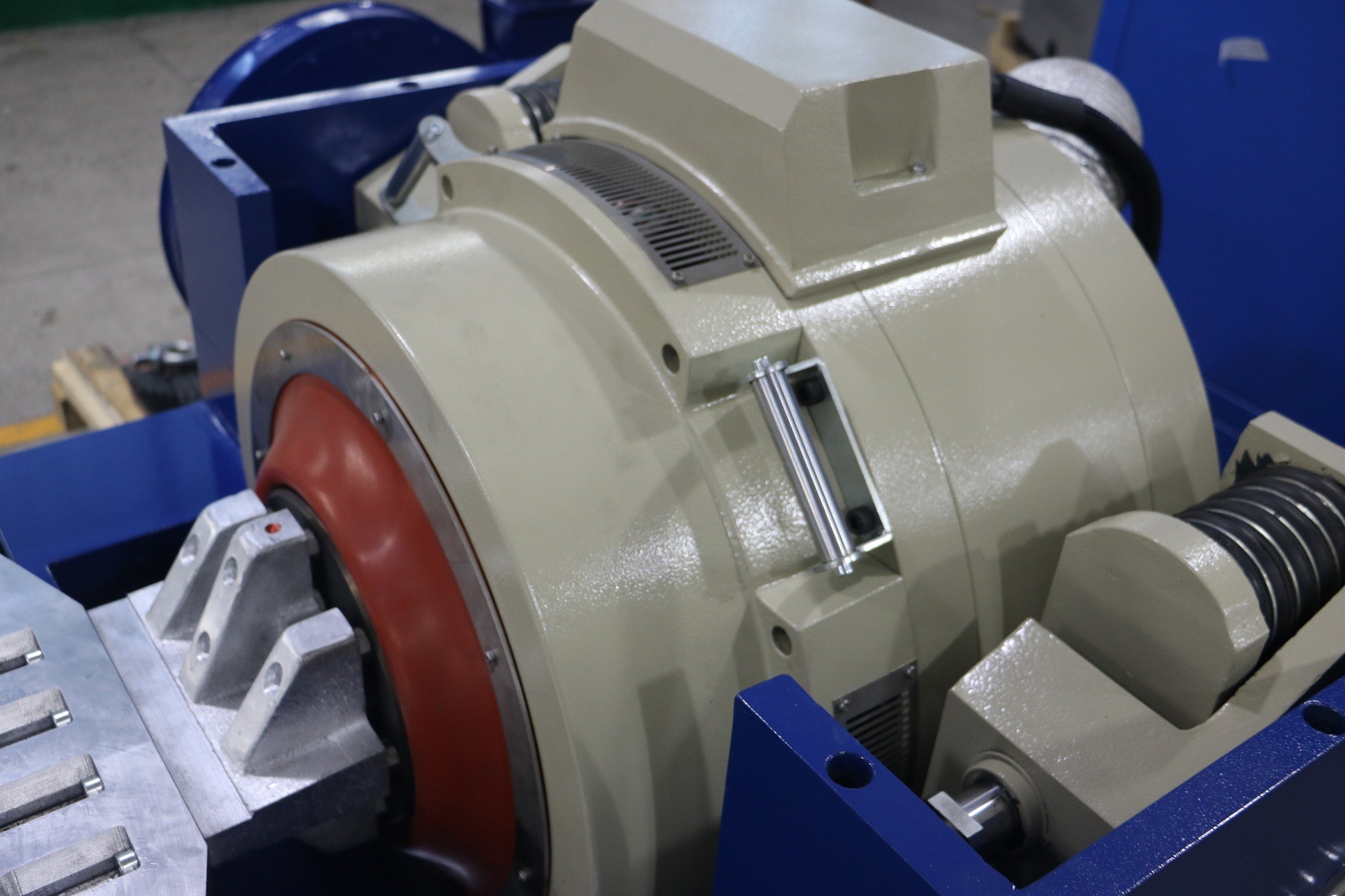

(1) เครื่องกำเนิดการสั่น 1 ชุด
(2) ตัวควบคุมการสั่น 1 ชุด
(3) ห้องเชื่อมต่อการสื่อสาร 1 ชุด
(4) DA-10 Power Amplifier 1 ชุด
(5) แหล่งจ่ายไฟกระตุ้น 1 ชิ้น
(7) ซอฟต์แวร์ไดรเวอร์ 1 ชุด
(8) ระบบระบายความร้อน 1 ชุด
(9) คอมพิวเตอร์อุตสาหกรรม 1 ชุด
(10) เครื่องพิมพ์สี 1 ชุด (อุปกรณ์เสริม)
(11) เซ็นเซอร์วัดอัตราเร่ง (รวมสายเอาต์พุต) 1 ชิ้น
(12) อุปกรณ์จับยึดการสั่น 1 ชุด (อุปกรณ์เสริม, ตามตัวอย่างทดสอบ

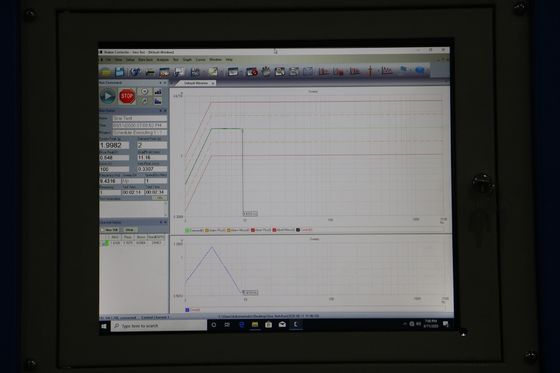

ตัวควบคุมการสั่นแบบดิจิทัล
ตัวควบคุมการสั่นเป็นการออกแบบล่าสุดของบริษัทของเราที่ใช้สถาปัตยกรรมระบบกระจายขั้นสูงระดับสากล และแกนหลักคือโปรเซสเซอร์ความเร็วสูงแบบจุดลอยตัว 32 บิต TMS320 ซีรีส์ล่าสุดของบริษัท TI รายงานการทดสอบจะถูกสร้างขึ้นโดยอัตโนมัติใน Word ในระหว่างหรือหลังการทดสอบ สามารถแก้ไขรายงานการทดสอบได้ จากนั้นจึงสร้างขึ้นโดยอัตโนมัติหรือด้วยตนเอง
