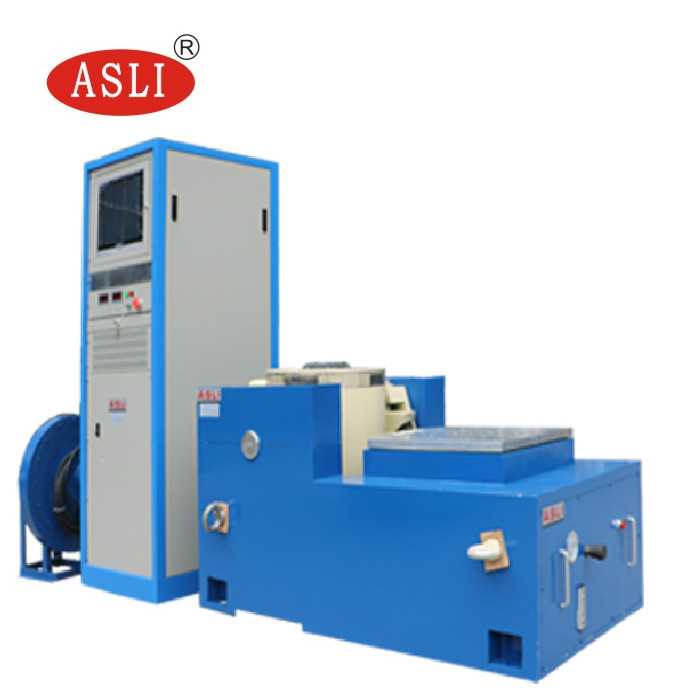

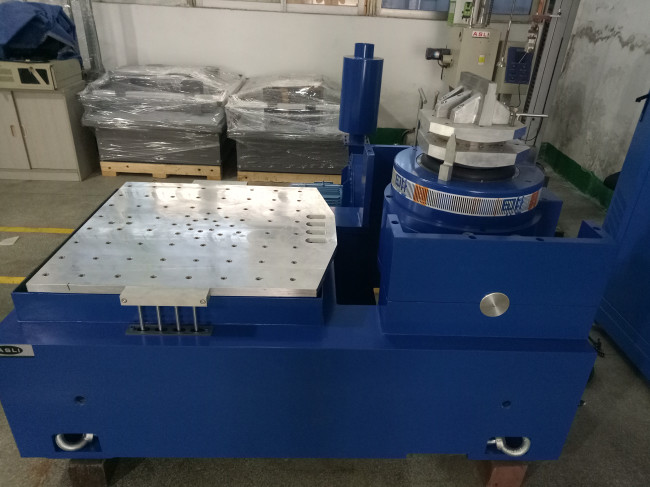

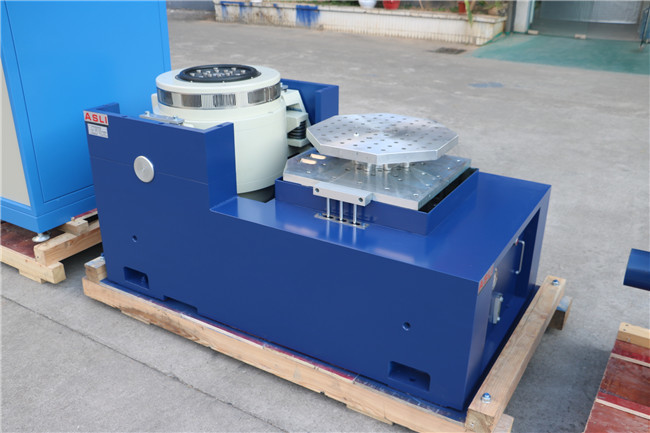

6000N Slip Table Vibration Testing, 1000m / S2 Electrodynamic Shaker
Product Details
| แรงไซน์: | 6000N | ความเร็ว: | 1.6m/s |
|---|---|---|---|
| การกำจัด: | 25 มม. | ความถี่: | 3 ~ 3500Hz |
| การโหลด: | 180 กิโลกรัม | การเร่งความเร็ว: | 100 กรัม |
| เกราะ: | 230 มม. | ||
| เน้น |
การทดสอบการสั่นสะเทือนของตารางสลิป 6000N,การทดสอบการสั่นสะเทือนของตารางสลิป 1000m / s2,เครื่องปั่นไฟฟ้าแบบไดนามิก 1000m / s2 |
||
Product Description
ระบบทดสอบการสั่นสะเทือนแบบสลิปเทเบิล 6000N เป็นเครื่องสั่นแบบอิเล็กโทรไดนามิกความถี่สูงที่ออกแบบมาสำหรับการทดสอบการสั่นสะเทือนในแนวตั้งที่แม่นยำ ระบบนี้ผสานวิศวกรรมขั้นสูงเข้าไว้ด้วยกัน ซึ่งรวมถึงโครงสร้างวงจรแม่เหล็กคู่ วงแหวนการทำงานของโครงกระดูกที่สร้างขึ้นเอง การรองรับอากาศ ตลับลูกปืนลูกกลิ้งพร้อมการนำแนวเส้นตรง และการแยกแกนหมุน เพื่อให้ได้ประสิทธิภาพที่เชื่อถือได้ในโหมดการทดสอบการสั่นสะเทือนแบบไซน์ สุ่ม และช็อก
ระบบนี้รองรับการทดสอบการสั่นสะเทือนแบบไซน์สามแกน X, Y และ Z รวมถึงการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ นอกจากนี้ยังสามารถทำการทดสอบพัลส์ครึ่งไซน์แบบคลาสสิกและสเปกตรัมการตอบสนองต่อการกระแทก (SRS) ได้ ระบบนี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมกลาโหม อาวุธ ยานยนต์ การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า และเครื่องใช้ในครัวเรือน
- แรงสูงสุด: แรงไซน์ 6000N; แรงสุ่ม 6000N; แรงกระแทก 12000N
- ช่วงความถี่: 5Hz ถึง 3500Hz — รองรับความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม และโหมดกระแทก
- โหมดกวาดความถี่: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
- จำนวนครั้งที่กวาดความถี่: 1 ถึง 32767
- เวลาที่กวาดความถี่: ความถี่คงที่ / ครั้งเดียว 1–3600 นาที; สามารถแสดงกราฟการกวาดความถี่ได้
- ความเร่งสูงสุด: 1000 m/s² (ไม่มีโหลด)
- โหลดสูงสุด: 180 กก.
- ระยะการเคลื่อนที่สูงสุด: 25 มม. p-p (ไม่มีโหลด), ดับเบิลพีค
- ระยะการกระแทก: 25 มม.
- น้ำหนักขดลวดเคลื่อนที่: 6.5 กก.
- ทิศทางการสั่น: แนวตั้ง
- คลื่นการสั่น: ไซน์, สุ่ม, กระแทก
- เส้นผ่านศูนย์กลางขดลวดเคลื่อนที่: φ230 มม.
- ขนาดระบบสั่น (มม.): กว้าง850 × สูง750 × ลึก550 มม.
- น้ำหนักระบบสั่น: 590 กก.

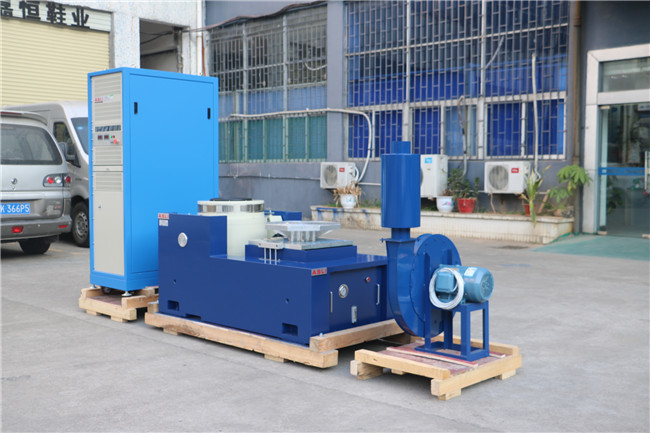

- เครื่องกำเนิดการสั่น — 1 ชุด
- ตัวควบคุมการสั่น — 1 ชุด
- ห้องเชื่อมต่อการสื่อสาร — 1 ชุด
- เครื่องขยายเสียง DA-6 — 1 ชุด
- แหล่งจ่ายไฟกระตุ้น — 1 ชิ้น
- ซอฟต์แวร์ไดรเวอร์ — 1 ชุด
- ระบบระบายความร้อน — 1 ชุด
- คอมพิวเตอร์อุตสาหกรรม — 1 ชุด
| รุ่น | แรงไซน์สูงสุด (N) | แรงสุ่มสูงสุด (N) | ช่วงความถี่ (Hz) | ความเร่งสูงสุด (m/s²) | ความเร็วสูงสุด (m/s) | ระยะการเคลื่อนที่สูงสุด (p-p) มม. | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
หมายเหตุ: รุ่น ES-6 เป็นการกำหนดค่าที่โดดเด่นสำหรับรายการผลิตภัณฑ์นี้ มีรุ่นอื่น ๆ สำหรับความต้องการแรงที่สูงขึ้น
- โครงสร้างวงแหวนไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กคู่ช่วยให้มั่นใจได้ถึงการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการจัดวางที่สมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมความแข็งของตัวถังแบบตรงและนำเข้าเพื่อเพิ่มความสามารถในการรับน้ำหนักที่ผิดปกติ
- ฐานรากแยกแกนหมุนสำหรับการแยกการสั่น พร้อมการติดตั้งแบบเคลื่อนที่ที่สะดวก
- เทคโนโลยีขั้นสูงในระบบเคลื่อนที่ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงของวงแหวนไดนามิก
- การออกแบบท่อลมแบบใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งแบบสถิตและความแข็งแบบไดนามิกของตลับลูกปืนช่วยลดการบวม เพิ่มความสามารถในการรับน้ำหนักของตลับลูกปืนโต๊ะสั่น และปรับปรุงประสิทธิภาพความถี่ต่ำ
Product Highlights
เครื่องเขย่าไฟฟ้าไดนามิก 6000N พร้อมโต๊ะสลิปให้การเร่งความเร็ว 1000 ม./วินาที² ความถี่ 3-3500Hz รับน้ำหนักได้ 180 กก. มีวงจรแม่เหล็กคู่ ระบบกันสะเทือนแบบถุงลม และการนำลูกกลิ้งสำหรับการทดสอบไซน์แกน X/Y/Z การทดสอบแบบสุ่ม และการกระแทกที่เชื่อถือได้ เหมาะอย่างยิ่งสำหรับคุณสมบัติการสั่นสะเทือนด้านการบินและอวกาศ การป้องกันประเทศ และอิเล็กทรอนิกส์
