อุปกรณ์ทดสอบการสั่นสะเทือน ES-10.pdf

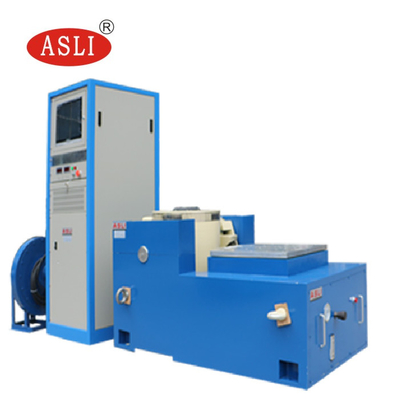

เครื่องทดสอบการสั่นสะเทือนแบบตั้งโต๊ะแบบสั่นด้วยไฟฟ้าแบบแนวตั้งและแนวนอนความถี่สูง
เครื่องทดสอบการสั่นสะเทือนตามมาตรฐานการออกแบบการทดสอบที่เกี่ยวข้องกับแบตเตอรี่ การจำลอง ภายใต้เงื่อนไขบางประการของการทดสอบการสั่นสะเทือนของแบตเตอรี่ แบตเตอรี่หรือชุดแบตเตอรี่จะได้รับการแก้ไขบนโต๊ะการสั่นสะเทือนตามความถี่ที่กำหนด การเร่งความเร็วและโหมดการเคลื่อนที่ตามแบตเตอรี่ ตัวอย่างการสั่นสะเทือนของแบตเตอรี่ที่วัดได้ตั้งฉากกันสามทิศทางไม่ควรรั่ว ไม่เสียหัวใจ ไม่แตก ไม่เกิดไฟไหม้และการระเบิด
พารามิเตอร์ทางเทคนิค:
แบบอย่าง |
เรทไซน์ กำลัง (N) |
จัดอันดับแบบสุ่ม กำลัง (N) |
ความถี่ ช่วง (เฮิร์ตซ์) |
อัตราเร่ง (m/s2) | ความเร็วสูงสุด (เมตร/วินาที) |
จัดอันดับการกระจัด (หน้า) มม |
สูงสุดกำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) |
มิติของ ขดลวดเคลื่อนที่ (มม.) |
| อีเอส-3 | 3000 | 3000 | 3-3500 | 1,000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| อีเอส-3เอ | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| อีเอส-6 | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| อีเอส-6ก | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 51 | 250 | 12 | Φ230 |
| อีเอส-10 | 10,000 | 10,000 | 3-3000 | 1,000 | 1.8 | 51 | 270 | 14 | Φ240 |
| อีเอส-20 | 20,000 | 20,000 | 3-3000 | 1,000 | 1.8 | 51 | 300 | 30 | Φ320 |
| อีเอส-30 | 30000 | 30000 | 3-2800 | 1,000 | 1.8 | 5 ลิตร | 450 | 40 | Φ450 |
| อีเอส-40 | 40000 | 40000 | 3-2800 | 1,000 | 1.8 | 51 | 500 | 50 | Φ450 |
| อีเอส-50 | 50000 | 50000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 50 | Φ450 |
| อีเอส-60 | 60000 | 60000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 60 | Φ450 |
มาตรฐานการทดสอบ:
GB/T 31486-2015 <ข้อกำหนดด้านสมรรถนะทางไฟฟ้าและวิธีทดสอบสำหรับแบตเตอรี่แบบลากของรถยนต์ไฟฟ้า> ข้อกำหนดในการทดสอบ
UL 1642:2012 < มาตรฐานสำหรับแบตเตอรี่ลิเธียม>
UL 2054: 2012 < แบตเตอรี่ในครัวเรือนและเชิงพาณิชย์>
UN38.3(2012) < ส่วนที่ 3: ข้อเสนอสำหรับการขนส่งสินค้าอันตราย - การทดสอบและคู่มือมาตรฐาน>
IEC62133-2:2017 < ข้อกำหนดด้านความปลอดภัยสำหรับเซลล์ทุติยภูมิแบบปิดผนึกแบบพกพา และสำหรับแบตเตอรี่ที่ทำจากเซลล์ดังกล่าว สำหรับการใช้งานแบบพกพา - ส่วนที่ 2: ระบบลิเธียม>
IEC 62281: 2004 <ข้อกำหนดด้านความปลอดภัยในการขนส่งแบตเตอรี่ลิเธียมและแบตเตอรี่>
IEC 60086: 2007 <เซลล์กัลวานิกส่วนที่ 4 ข้อกำหนดด้านความปลอดภัยของแบตเตอรี่ลิเธียมไอออน>
การทดสอบการสั่นสะเทือนของขอบเขตการใช้งานนั้นกว้างมาก ตั้งแต่แผงวงจร แบตเตอรี่ เครื่องบิน เรือ จรวด มิสไซล์ รถยนต์และเครื่องใช้ในบ้าน และผลิตภัณฑ์อุตสาหกรรมอื่นๆ
นอกจากโต๊ะทดสอบการสั่นสะเทือนแล้ว กลุ่มผลิตภัณฑ์ของเรายังครอบคลุมถึง:
(1) ชุดทดสอบอุณหภูมิ/ความชื้น: ห้องทดสอบอุณหภูมิความชื้น, เดินในเสถียรภาพ, ห้องทดสอบช็อกความร้อน,ห้องทดสอบ อุณหภูมิ ความชื้น UV, ห้องอุณหภูมิอัตราการลาด
(2) ชุดทดสอบอายุ:อุณหภูมิสูงเตาอบ, เตาอบแห้งสุญญากาศ, ห้องทดสอบอายุการระบายอากาศ, ห้องทดสอบอายุไอน้ำ, ห้องทดสอบโอโซน, อุปกรณ์ทดสอบการเผาไหม้
(3) การทดสอบการจำลองสภาพอากาศทีชุด: ห้องทดสอบละอองฝน, ห้องทดสอบฝุ่น, ห้องทดสอบอายุหลอดไฟซีนอน, แชมทดสอบความต้านทานรังสียูวีขเอ้อ
(4) ชุดทดสอบทางกล: เครื่องทดสอบการสั่นสะเทือน, เครื่องทดสอบการตก,เครื่องทดสอบการชน, เครื่องทดสอบการกระแทกทางกลความเร่งเป็นต้น
หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับUN 38.3 IEC 62133 Standard High Acceleration Electrodynamic Shakers สำหรับการทดสอบเซลล์แบตเตอรี่ โปรดอย่าลังเลที่จะส่งคำถามของคุณ
