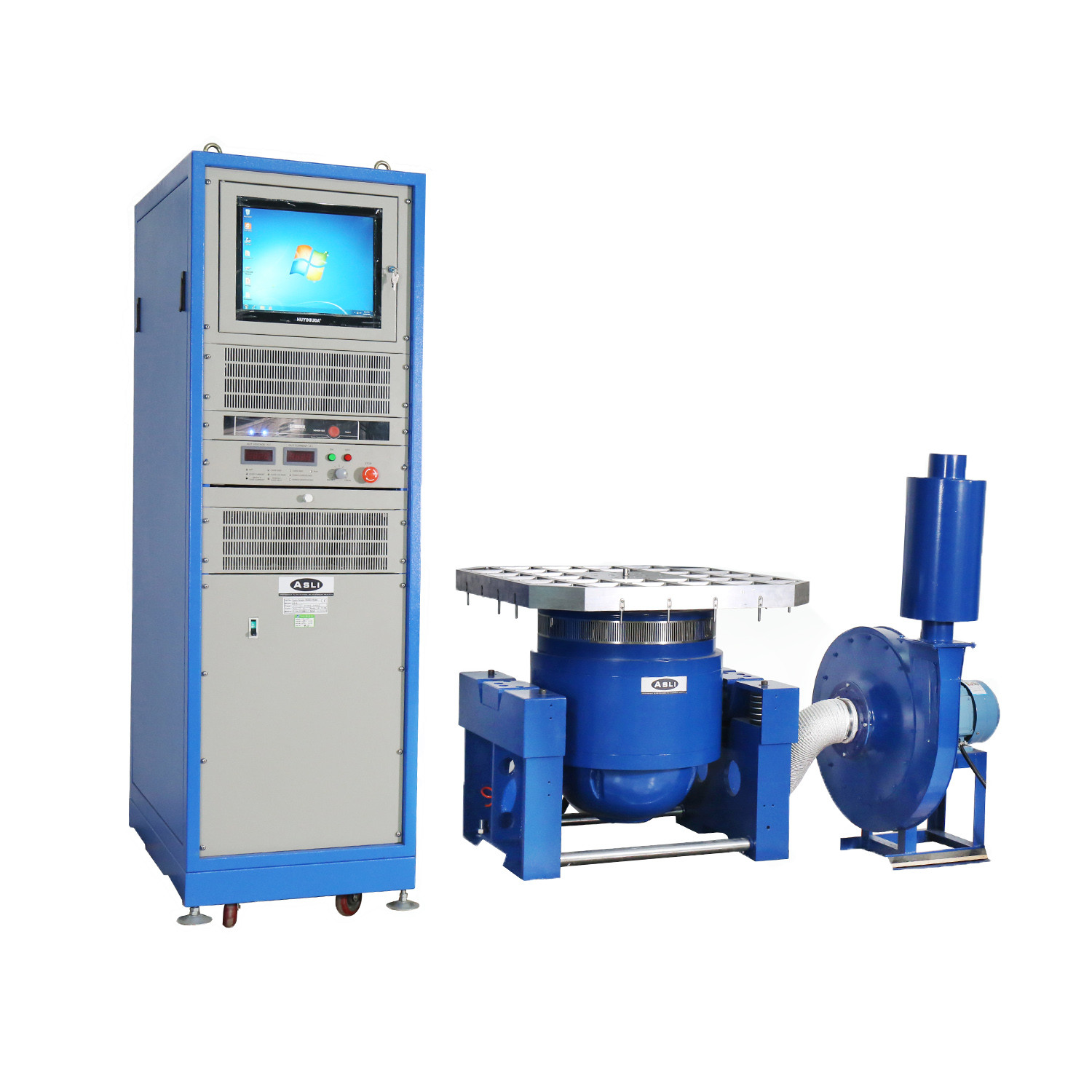

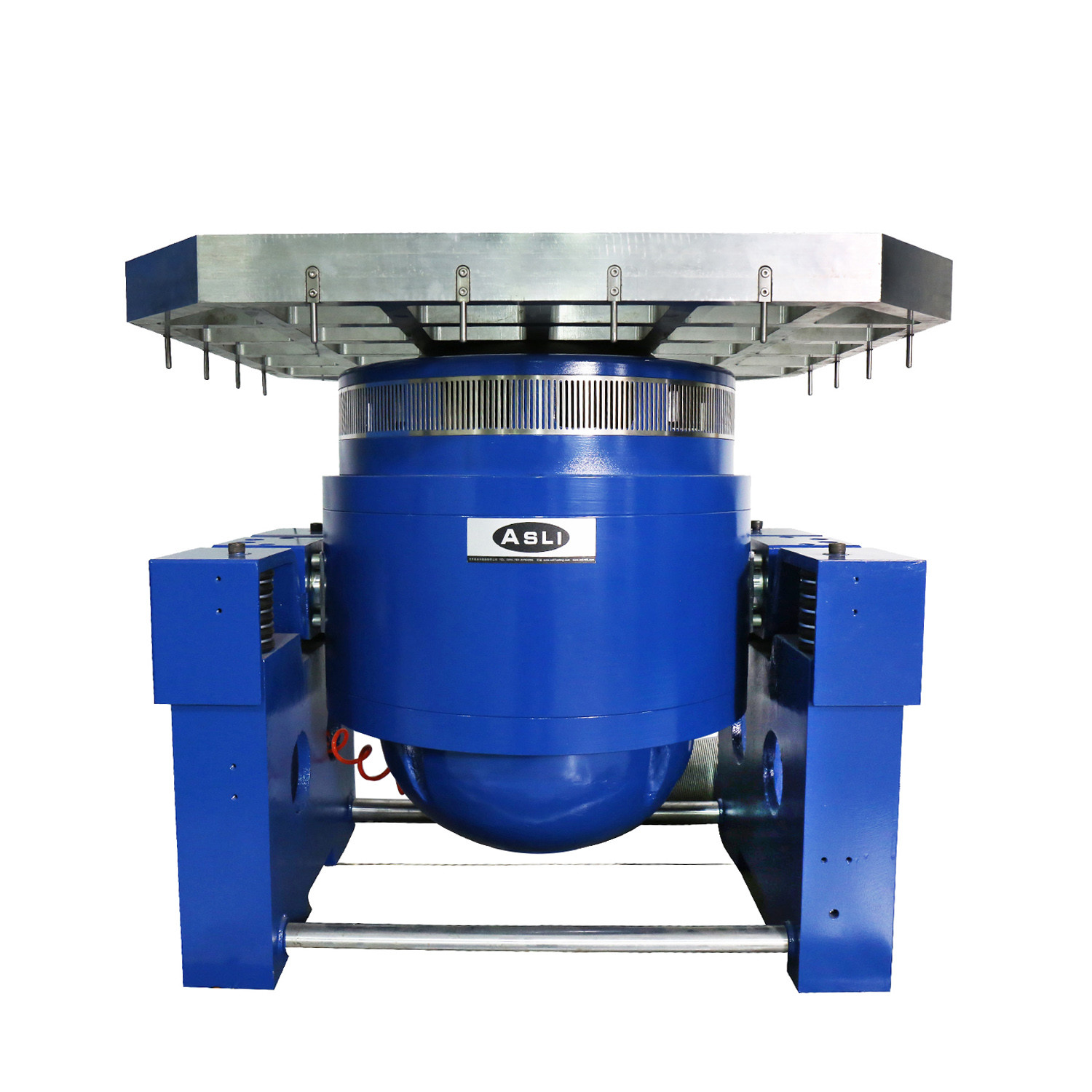

เครื่องทดสอบการสั่นสะเทือนแนวตั้งสำหรับการทดสอบในห้องปฏิบัติการ พร้อมอุปกรณ์ยึดจับสั่งทำพิเศษเพื่อคุณภาพผลิตภัณฑ์ของลูกค้า
สำหรับระบบทดสอบการสั่นสะเทือน กรุณาเตรียมข้อมูลด้านล่างและส่งคำสอบถามของคุณ เราจะช่วยแนะนำรุ่นที่เหมาะสมให้คุณ
รายละเอียดชิ้นงานทดสอบ
มวลของชิ้นงานทดสอบ
ขนาดของชิ้นงานทดสอบ
โพรไฟล์การทดสอบ (หากมี)
ความเร่งสูงสุดของการทดสอบ
การทดสอบในทิศทาง X, Y, Z หรือเฉพาะทิศทาง Z
ข้อมูลจำเพาะของรุ่นที่แสดง
| ข้อมูลจำเพาะของระบบ | |||
| รุ่นของระบบ: | ES-6A | ||
| ช่วงความถี่: | 3~3500 | ||
| แรงพิกัด | Sine N | 6000 | |
| Random N | 12000 | ||
| Shock N | 12000 | ||
| ความเร่งสูงสุด | sine (m/s2) | 1000 | |
| Random (m/s2 rms) | 1000 | ||
| Shock(m/s2) | 2000 | ||
| ความเร็วสูงสุด | sine (m/s2) | 1.6 | |
| Shock(m/s2) | 1.6 | ||
| ระยะขจัดสูงสุด | ระยะเคลื่อนที่สูงสุด มม. (p-p) |
51 | |
| มูฟวิ่งคอยล์ | 6.5 กก. | ||
| ขนาดของมูฟวิ่งคอยล์ | Dia 230 มม. | ||
| น้ำหนักบรรทุกสูงสุด: | 180 กก. | ||
ตัวเลือกรุ่นเครื่องทดสอบการสั่นสะเทือนอื่นๆ ที่มีจำหน่าย
| รุ่น |
แรงไซน์พิกัด แรง (N) |
แรงสุ่มพิกัด แรง (N) |
ความถี่ ช่วง (Hz) |
ความเร่งพิกัด (m/s2) | ความเร็วพิกัด (m/s) |
ระยะขจัดพิกัด (p-p) มม. |
น้ำหนักบรรทุกสูงสุด (กก.) | มูฟวิ่งคอยล์ (กก.) |
ขนาดของ มูฟวิ่งคอยล์ (มม.) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ตัวอย่างการทดสอบการสั่นสะเทือนแบบสุ่ม (Random)
คุณสมบัติ:
1. โครงสร้างวงแหวนไดนามิกได้รับการออกแบบมาเป็นอย่างดี พร้อมความถี่เรโซแนนซ์ตามแนวแกนในระดับที่สูงขึ้น
2. วงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและสมเหตุสมผล
3. ตลับลูกปืนเม็ดเรียงทรงกระบอกแบบก้านโยกแนวตรง และการจัดทิศทางความแข็งเกร็งของตัวเรือนคอมโพสิตนำเข้า รองรับภาระโหลดเยื้องศูนย์ได้ดี
4. ฐานรองรับการแยกการสั่นสะเทือนแบบทรันนอน (Trunnion) สำหรับการใช้งานเฉพาะ สะดวกต่อการติดตั้งและเคลื่อนย้าย
5. เทคโนโลยีขั้นสูงในระบบการเคลื่อนที่ เพื่อให้มั่นใจถึงความน่าเชื่อถือสูงของวงแหวนไดนามิก
6. การออกแบบท่อลมแบบใหม่ ช่วยเพิ่มประสิทธิภาพในการระบายความร้อน
7. ความแข็งเกร็งสถิตและความแข็งเกร็งไดนามิกของถุงลมขนาดเล็ก ช่วยเพิ่มขีดความสามารถของโต๊ะสั่นสะเทือน และปรับปรุงประสิทธิภาพในย่านความถี่ต่ำ

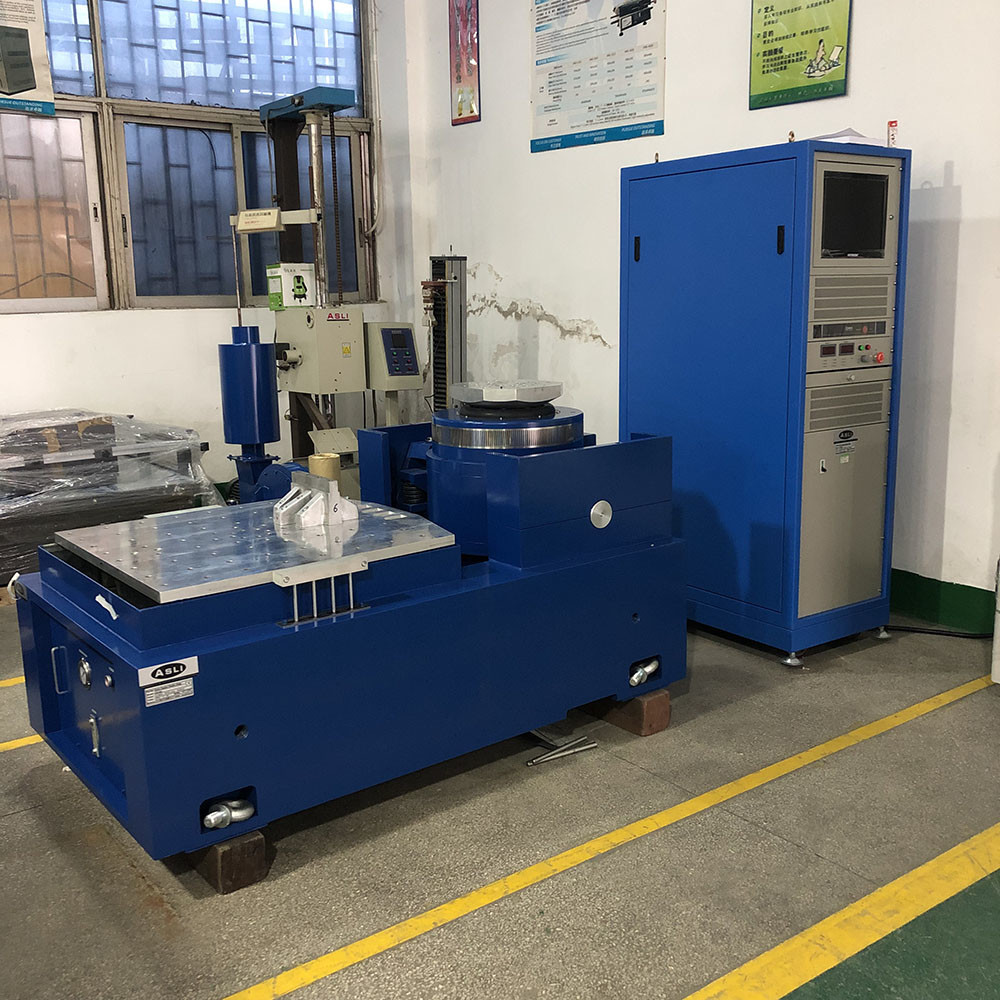

พารามิเตอร์ทางเทคนิคของโต๊ะสั่นสะเทือนแนวนอน (การทดสอบแกน X, Y)
รูปภาพสำหรับอ้างอิง:
ข้อมูลอ้างอิงเพิ่มเติม:
