MIL STD 810G เครื่องทดสอบในห้องปฏิบัติการแบบสุ่ม Electrodynamic Shaker
รายละเอียดสินค้า
| แรงสั่นสะเทือน: | 20Kn | ทิศทางการสั่นสะเทือน: | การสั่นสะเทือนแนวตั้ง + แนวนอน |
|---|---|---|---|
| มาตรฐาน: | MIL STD 810G, MIL STD 810F | สูงสุด การกำจัด: | 51มม |
| ความเร็ว: | 1.8 ม./วินาที | รับประกันฟรี: | 1 ปีขึ้นไป |
| เน้น |
เครื่องปั่นไฟฟ้าแบบสุ่ม,เครื่องปั่นไฟฟ้าแบบไดนามิก MIL STD 810G,เครื่องทดสอบในห้องปฏิบัติการ MIL STD 810G |
||
รายละเอียดสินค้า
เครื่องสั่นสะเทือนแบบสุ่มด้วยไฟฟ้าและกลไก MIL STD 810G เป็นเครื่องทดสอบการสั่นสะเทือนความถี่สูงที่ออกแบบมาเพื่อจำลองสภาพแวดล้อมการสั่นสะเทือนแบบสุ่มในราคาที่เอื้อมถึง ประสิทธิภาพของเครื่องวัดนี้มีลักษณะเฉพาะด้วยอัตราเร่งสูงสุดที่สามารถทำได้ในช่วงความถี่ต่างๆ ซึ่งโดยทั่วไปจะแสดงบนกราฟล็อก-ล็อก โดยที่ข้อจำกัดของการกระจัดจะปรากฏเป็นเส้นตรงที่มีความชัน 6 dB/octave
ระดับอัตราเร่งสูงสุดของเครื่องทดสอบการสั่นสะเทือนด้วยไฟฟ้าและกลไกจะถูกกำหนดโดยกระแสสูงสุดและโหลดที่ใช้ ในช่วงความถี่ต่ำ การกระจัดของส่วนที่เคลื่อนที่จะถูกจำกัด ป้องกันไม่ให้อัตราเร่งถึงระดับสูง ความถี่เรโซแนนซ์ของส่วนประกอบที่เคลื่อนที่จะถูกตั้งค่าให้สูงกว่าขีดจำกัดบนของช่วงความถี่เพื่อให้แน่ใจว่าการทำงานมีความเสถียร
| รุ่น |
พิกัด ไซน์ แรง (N) |
พิกัด สุ่ม แรง (N) |
ความถี่ ช่วง (Hz) |
พิกัด อัตราเร่ง (m/s²) |
พิกัด ความเร็ว (m/s) |
พิกัด การกระจัด (p-p) มม. |
สูงสุด โหลด (กก.) |
ส่วนที่เคลื่อนที่ ขดลวด (กก.) |
ขนาด ของส่วนที่เคลื่อนที่ ขดลวด (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| รุ่น | น้ำหนัก (กก.) | ความถี่สูงสุด (Hz) | ขนาดแท่น |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
- ระบบกันสะเทือนที่แข็งแรงและการนำทางแบบเส้นตรง ให้ความสามารถในการรับน้ำหนักที่แข็งแกร่ง ฟังก์ชันการนำทางที่ยอดเยี่ยม และความเสถียรสูง
- ถุงลมศูนย์กลางโหลดที่มีความแข็งคงที่สูงและความแข็งแบบไดนามิกต่ำ ให้ความสามารถในการรับน้ำหนักที่แข็งแกร่งและประสิทธิภาพที่สมบูรณ์แบบในการเปลี่ยนแปลงแอมพลิจูด
- การสลับพลังงานคลาส D ประสิทธิภาพสูงพร้อมกระแสสูงสุด 3 ซิกมา รับประกันการใช้พลังงานต่ำและการบิดเบือนฮาร์มอนิกน้อยที่สุด
- การวินิจฉัยตนเองอย่างรวดเร็วพร้อมระบบล็อคนิรภัยเพื่อความน่าเชื่อถือด้านความปลอดภัยสูง
- อุปกรณ์แยกแรงสั่นสะเทือนด้วยถุงลมสำหรับแท่นสั่นสะเทือนช่วยขจัดความจำเป็นในการใช้ฐานรากเพิ่มเติม ให้การจำลองคลื่นการสั่นสะเทือนที่สมบูรณ์แบบและการลดทอนการส่งผ่านแรงสั่นสะเทือน

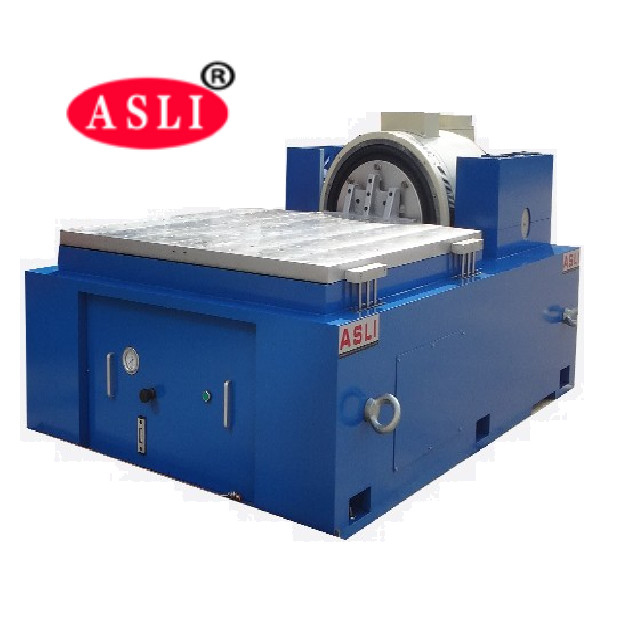

- มีแท่นขยายแนวนอนและแนวตั้งสำหรับการใช้งานที่แตกต่างกัน
นับจากวันที่ยอมรับ อุปกรณ์จะได้รับการยกเว้นค่าใช้จ่ายทั้งหมดในช่วงระยะเวลาการรับประกัน 1 ปี การรับประกันนี้ไม่ครอบคลุมความเสียหายที่เกิดจากภัยธรรมชาติ แหล่งจ่ายไฟผิดปกติ การใช้งานที่ไม่เหมาะสม หรือการบำรุงรักษาที่ไม่เหมาะสม ผู้ซื้อต้องปฏิบัติตามเงื่อนไขการดูแล การใช้งาน และกฎการติดตั้ง
หากเกิดความล้มเหลวเนื่องจากปัญหาคุณภาพการผลิตของห้องทดสอบ ผู้จำหน่ายจะส่งบุคลากรซ่อมบำรุงเพื่อดำเนินการบำรุงรักษาฟรีตามเวลาที่กำหนดในข้อตกลงการบริการหลังจากได้รับการแจ้ง
สามารถดำเนินการฝึกอบรม ณ สถานที่ได้ตามข้อกำหนดของสัญญาเมื่อทำการติดตั้งและทดสอบการใช้งานอุปกรณ์สำหรับผู้ใช้และนำไปใช้งาน
คำถามที่พบบ่อย:
คำถามที่ 1: เครื่องสั่นสะเทือนแบบไฟฟ้าและกลไกคืออะไร?
ตอบ: เครื่องสั่นสะเทือนแบบไฟฟ้าและกลไกเป็นระบบทดสอบที่ใช้ในการจำลองสภาวะการสั่นสะเทือนที่ผลิตภัณฑ์อาจประสบระหว่างการขนส่ง การทำงาน หรือการบริการ มีการใช้งานอย่างแพร่หลายสำหรับการทดสอบความน่าเชื่อถือ ความทนทาน และคุณสมบัติ
คำถามที่ 2: สามารถทดสอบผลิตภัณฑ์อะไรได้บ้าง?
ตอบ: สามารถใช้กับส่วนประกอบอิเล็กทรอนิกส์ ชิ้นส่วนยานยนต์ แบตเตอรี่ ส่วนประกอบการบินและอวกาศ ผลิตภัณฑ์ไฟฟ้า บรรจุภัณฑ์ อุปกรณ์สื่อสาร และผลิตภัณฑ์อื่นๆ ที่ต้องการการทดสอบการสั่นสะเทือน
คำถามที่ 3: เครื่องสั่นสะเทือนสามารถทำการทดสอบการสั่นสะเทือนประเภทใดได้บ้าง?
ตอบ: ขึ้นอยู่กับการกำหนดค่าระบบ สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์ การสั่นสะเทือนแบบสุ่ม การทดสอบแรงกระแทก การค้นหาเรโซแนนซ์ การกวาดความถี่ และการทดสอบการสั่นสะเทือนแบบตั้งโปรแกรมได้อื่นๆ
คำถามที่ 4: ความถี่ทดสอบสูงสุดคือเท่าใด?
ตอบ: ความถี่สูงสุดขึ้นอยู่กับรุ่นและการกำหนดค่า มีรุ่นเครื่องสั่นสะเทือนที่แตกต่างกันสำหรับข้อกำหนดความถี่ที่แตกต่างกัน โปรดระบุช่วงความถี่ที่ต้องการของคุณ เพื่อที่เราจะได้แนะนำรุ่นที่เหมาะสม
คำถามที่ 5: ฉันจะเลือกรุ่นเครื่องสั่นสะเทือนที่ถูกต้องได้อย่างไร?
ตอบ: ปัจจัยหลัก ได้แก่:
- น้ำหนักตัวอย่างสูงสุด
- ขนาดตัวอย่าง
- ทิศทางการสั่นสะเทือนที่ต้องการ
- ช่วงความถี่
- อัตราเร่งสูงสุด
- การกระจัด
- มาตรฐานการทดสอบการสั่นสะเทือนที่ต้องการ
จากพารามิเตอร์เหล่านี้ เราสามารถแนะนำระบบเครื่องสั่นสะเทือนที่เหมาะสมได้
คำถามที่ 6: เครื่องสั่นสะเทือนสามารถทำการสั่นสะเทือนทั้งแนวตั้งและแนวนอนได้หรือไม่?
ตอบ: ได้ ขึ้นอยู่กับการกำหนดค่า ระบบสามารถจัดหาชุดทดสอบแนวตั้ง ชุดทดสอบแนวนอน หรือทั้งสองอย่างได้
คำถามที่ 7: สามารถทำการทดสอบการสั่นสะเทือนแบบสุ่มได้หรือไม่?
ตอบ: ได้ สามารถกำหนดค่าตัวควบคุมการสั่นสะเทือนที่เหมาะสมสำหรับการทดสอบการสั่นสะเทือนแบบสุ่ม รวมถึงโปรไฟล์การทดสอบตาม PSD
คำถามที่ 8: สามารถทำการทดสอบแรงกระแทกได้หรือไม่?
ตอบ: ได้ โดยมีเงื่อนไขว่าระบบเครื่องสั่นสะเทือนที่เลือกมีกำลัง แรงกระจัด และอัตราเร่งเพียงพอสำหรับโปรไฟล์แรงกระแทกที่ต้องการ
เครื่องสั่นสะเทือนแบบไฟฟ้าและกลไกมีข้อได้เปรียบหลายประการสำหรับการทดสอบการสั่นสะเทือนความถี่สูง:
- ช่วงความถี่กว้าง: เหมาะสำหรับการทดสอบการสั่นสะเทือนทั้งความถี่ต่ำและความถี่สูง โดยเฉพาะอย่างยิ่งสำหรับส่วนประกอบอิเล็กทรอนิกส์และยานยนต์
- ความแม่นยำในการควบคุมสูง: สามารถควบคุมความถี่ อัตราเร่ง การกระจัด ความเร็ว และระยะเวลาการทดสอบได้อย่างแม่นยำ
- การตอบสนองที่รวดเร็ว: ระบบขับเคลื่อนด้วยไฟฟ้าและกลไกตอบสนองต่อสัญญาณควบคุมได้อย่างรวดเร็ว ทำให้เหมาะสำหรับการทดสอบการสั่นสะเทือนแบบกวาด
- เอาต์พุตการสั่นสะเทือนที่เสถียร: การควบคุมแบบวงปิดช่วยรักษาระดับการสั่นสะเทือนให้คงที่ตลอดการทดสอบ
- การทดสอบแบบตั้งโปรแกรมได้: สามารถตั้งโปรแกรมพารามิเตอร์การทดสอบ เช่น ช่วงความถี่ อัตราการกวาด อัตราเร่ง และจำนวนรอบได้โดยอัตโนมัติ
- เหมาะสำหรับการทดสอบความถี่สูง: เหมาะอย่างยิ่งสำหรับ PCB/PCBA, อิเล็กทรอนิกส์ยานยนต์, เซ็นเซอร์, ขั้วต่อ, แบตเตอรี่ และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ
- ระบบอัตโนมัติสูง: สามารถบันทึกและดำเนินการโปรแกรมทดสอบได้โดยอัตโนมัติ เพิ่มประสิทธิภาพและความสามารถในการทำซ้ำของการทดสอบ
จุดเด่นของผลิตภัณฑ์
เครื่องเขย่าไฟฟ้าไดนามิกแบบสุ่ม 20KN ตามมาตรฐาน MIL STD 810G/F พร้อมการสั่นสะเทือนในแนวตั้งและแนวนอน ระยะกระจัด 51 มม. ความเร็ว 1.8 ม./วินาที โดดเด่นด้วยระบบกันสะเทือนที่ทนทาน, ถุงลมนิรภัยแยกส่วน, ประสิทธิภาพการใช้พลังงานระดับ D, อินเตอร์ล็อคเพื่อความปลอดภัยในการวินิจฉัยตัวเอง รับประกัน 1 ปี การฝึกอบรมถึงสถานที่ ตัวเลือกส่วนขยายแบบกำหนดเอง
ES-3 เครื่องทดสอบสั่นสะเทือนทางไฟฟ้าสําหรับการทดสอบสั่นสะเทือนของโมดูลแบตเตอรี่ไอออนลิเทียม
เครื่องทดสอบการสั่นสะเทือนแบบอิเล็กโทรไดนามิก ES-3 ตรงตามมาตรฐาน UN38.3, IEC62133, MIL-STD-810G สำหรับโมดูลแบตเตอรี่ลิเธียมไอออน คุณสมบัติการสั่นสะเทือนสามแกน X, Y, Z, รับน้ำหนักสูงสุด 750Kg, แรงที่ปรับแต่งได้และขนาดโต๊ะ, ทนทานและมีประสิทธิภาพ
IEC62133 6KN เครื่องมือวัดการสั่นสะเทือนในห้องปฏิบัติการ
เครื่องทดสอบการสั่นสะเทือน IEC62133 6KN พร้อมโต๊ะสลิป 600x600 มม. แกน Z คอยล์เคลื่อนที่ 12 กก. รองรับการทดสอบไซน์ สุ่ม และแรงกระแทก (ฮาล์ฟไซน์ สี่เหลี่ยมคางหมู ฟันเลื่อย) ตรงตามมาตรฐาน UL1642, UN38.3, GB31241, MIL-STD-810G/F, IEC60068-2-5 เหมาะสำหรับแบตเตอรี่ อุปกรณ์อิเล็กทรอนิกส์ และห้องปฏิบัติการด้านการป้องกัน
ระบบทดสอบการสั่นสะเทือน JIS D1601 380V สำหรับชิ้นส่วนรถยนต์
ระบบการสั่นสะเทือนไฟฟ้าไดนามิก 3000N ตามมาตรฐาน JIS D1601 สำหรับชิ้นส่วนรถยนต์ มีความถี่ 3-3500Hz, อัตราเร่ง 100 กรัม, ระยะกระจัด 25 มม. และกำลังไฟ 380V วงจรแม่เหล็กคู่ช่วยให้มั่นใจได้ถึงความทนทาน CE ได้รับการอนุมัติพร้อมตัวเลือกที่กำหนดเอง
อุปกรณ์ทดสอบตารางการสั่นสะเทือน 3KN, SGS Electromagnetic Shaker
ตารางการสั่นสะเทือนแม่เหล็กไฟฟ้า 3KN 3 แกนสำหรับการทดสอบแบตเตอรี่ลิเธียม 5 ~ 3500Hz, 500*500 มม. ได้รับการรับรองจาก SGS ทนทาน มีประสิทธิภาพ พร้อมแพลตฟอร์มที่ปรับแต่งได้และประสิทธิภาพที่มั่นคง
