ระบบทดสอบสั่นสะเทือนอากาศเย็น โต๊ะสั่นไดนามิก กับตัวอย่าง Fixutre ที่กําหนดเอง
สําหรับระบบทดสอบสั่น, กรุณาเตรียมสําหรับด้านล่างและส่งการสอบถามของคุณ, เราจะช่วย torecommand คุณรุ่นที่เหมาะสม
คําอธิบายตัวอย่าง
น้ําหนักการทดสอบตัวอย่าง
ขนาดตัวอย่าง
รูปแบบการทดสอบ หากมี
ความเร่งสูงสุดของการทดสอบ
การทดสอบทิศทาง X,Y,Z หรือการทดสอบทิศทาง Z เท่านั้น
รายละเอียดแบบระบบทดสอบสั่นสะเทือนอากาศเย็น โต๊ะสั่นไดนามิก กับตัวอย่าง Fixutre ที่กําหนดเอง
| ระบบนิยาม | |||
| รูปแบบระบบ | ES-3 | ||
| ระยะความถี่: | 3 ~ 3500 | ||
| ความแข็งแรงระดับ | ซีนส์ N | 3000 | |
| อัตราสุ่ม N | 3000 | ||
| โชค N | 6000 | ||
| แอคซีสูงสุด | ไซน์ (m/s2) | 1000 | |
| อัตราสุ่ม (m/s2 rms) | 1000 | ||
| การกระแทก ((m/s2) | 2000 | ||
| ขนาดสูงสุด | ไซน์ (m/s2) | 1.6 | |
| การกระแทก ((m/s2) | 1.6 | ||
| สูงสุด Disp | การเดินทางสูงสุด mm (p-p) |
25 | |
| สายโค้ลเคลื่อน | 3.5กิโลกรัม | ||
| มิติของโค้ลเคลื่อน | กว้าง 230 มิลลิเมตร | ||
| ภาระสูงสุด: | 100 กิโลกรัม | ||
ตัวเลือกอื่นๆของเครื่องสั่นสะเทือน
| รุ่น |
Sine เรต ความแรง (N) |
เรตแบบสุ่ม ความแรง (N) |
ความถี่ ระยะ (Hz) |
ความเร็วเฉพาะ (m/s)2) | ความเร็วเฉพาะ (m/s) |
การย้ายที่ระบุ (p-p) มม |
ความจุสูงสุด (kg) | สายโค้งเคลื่อน ((Kg) |
ขนาดของ สายโค้ลเคลื่อน ((มม) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ตัวอย่างการสั่นสะเทือนสําหรับการทดสอบสุ่ม
ลักษณะ:
1กระดูกวงกลมแบบไดนามิก ที่ออกแบบดี มีความถี่ระดับการสะท้อนแกนสูงกว่า
2วงจรสองแม่เหล็ก การรั่วไหลของแม่เหล็กลดลง โครงสร้างคอมแพคต์และมีเหตุผล
3. Rocker Rod roller bearing ตรงและนําเข้าoriented ประกอบร่างกายความแข็ง orientation, ความสามารถภาระ eccentric
4. รากฐานการแยก Trunnion เผยแพร่การใช้ฮอร์โมน การติดตั้งของความสะดวกสบายมือถือ
5เทคโนโลยีที่ทันสมัยเคลื่อนไหวรอบระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกของความน่าเชื่อถือสูง
6การออกแบบท่อใหม่และเพิ่มประสิทธิภาพการเย็น
7ความแข็งแรงสแตตติก ความแข็งแรงไดนามิคของลูกกลองขนาดเล็กที่บรรทุก การเพิ่มความจุของโต๊ะสั่น เสริมการทํางานความถี่ต่ําปริมาตรเทคนิคของตารางสั่นสะเทือนแนวราบ (การทดสอบแกน X,Y)
ปริมาตรเทคนิคของตารางสั่นแน่นตั้ง ((Z, การทดสอบแกน):

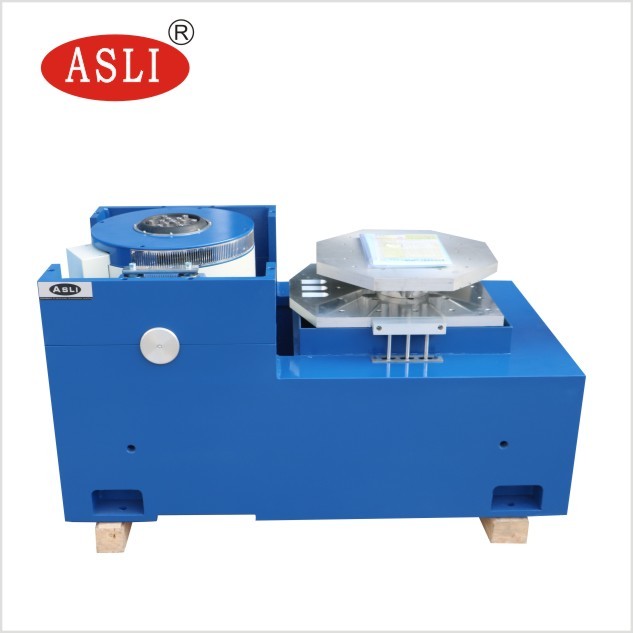

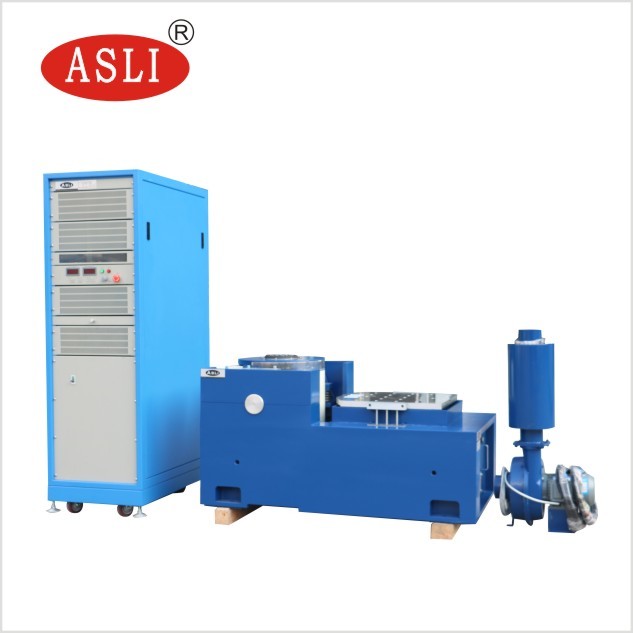

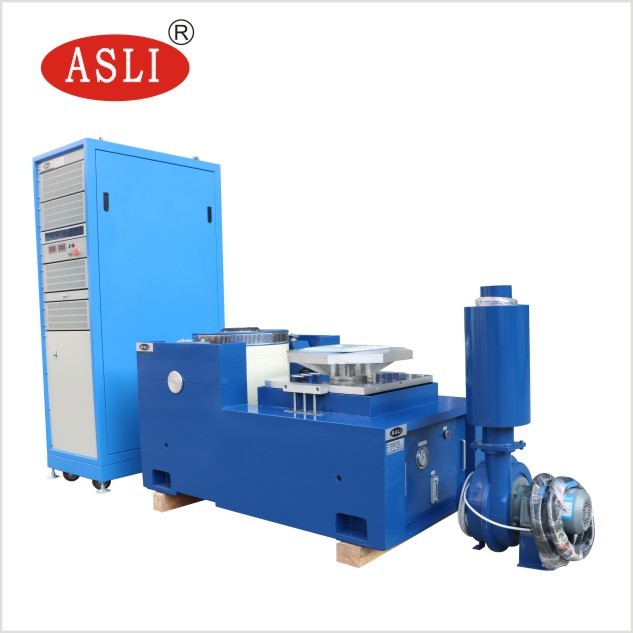

รูปถ่ายเพื่ออ้างอิง

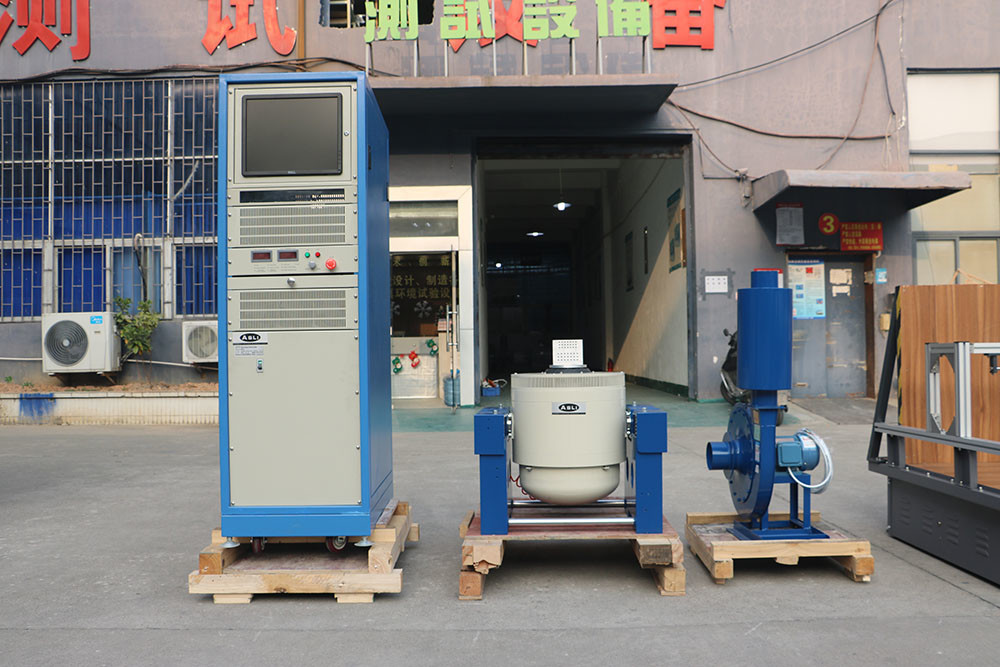

ภาพบรรจุ:
คําถามใด ๆ ระบบการทดสอบอากาศความเย็นสั่นสะเทือน โต๊ะสั่นไดนามิก ด้วยตัวอย่าง Fixutre customized ยินดีต้อนรับที่จะติดต่อ
