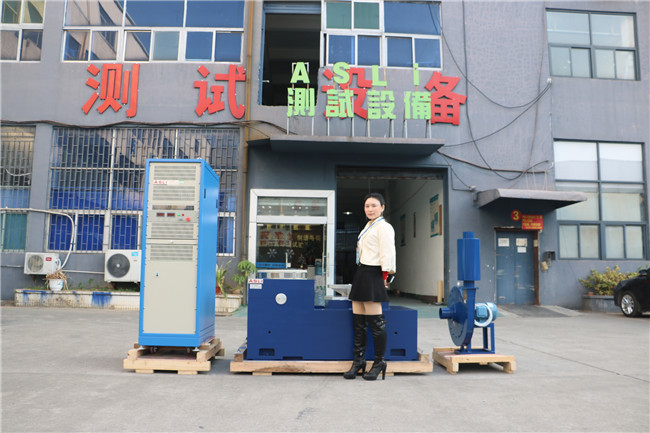

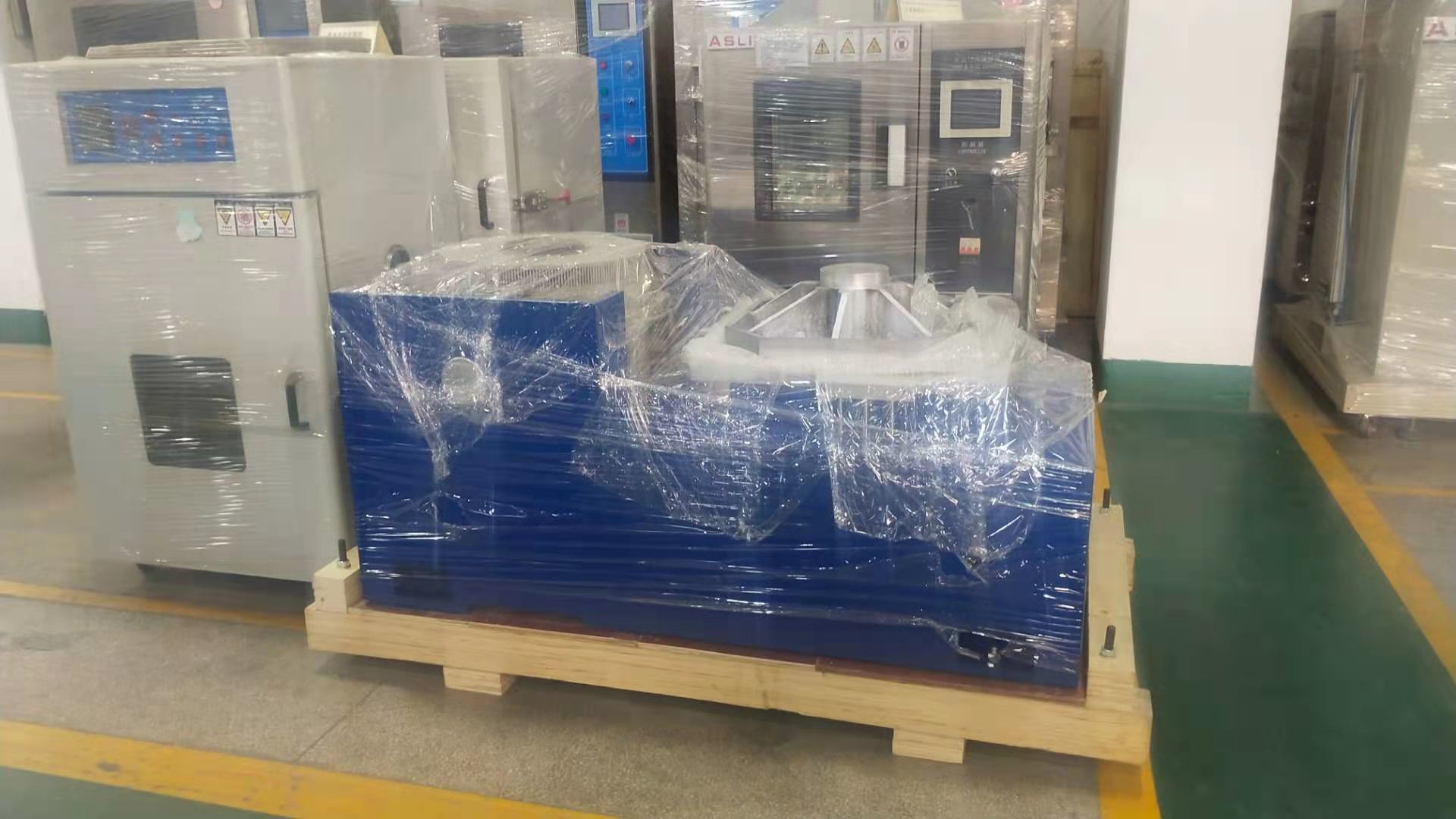

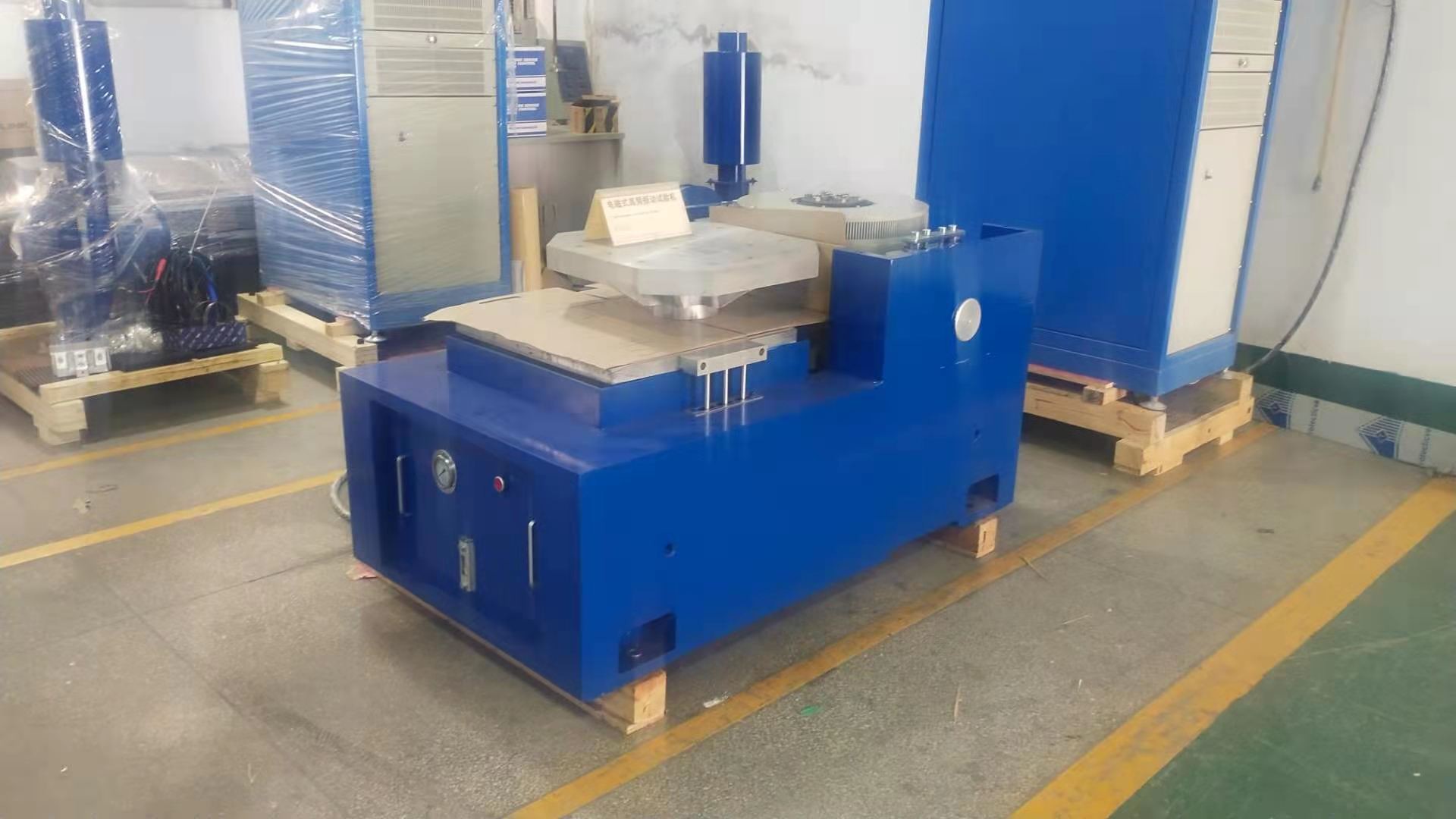

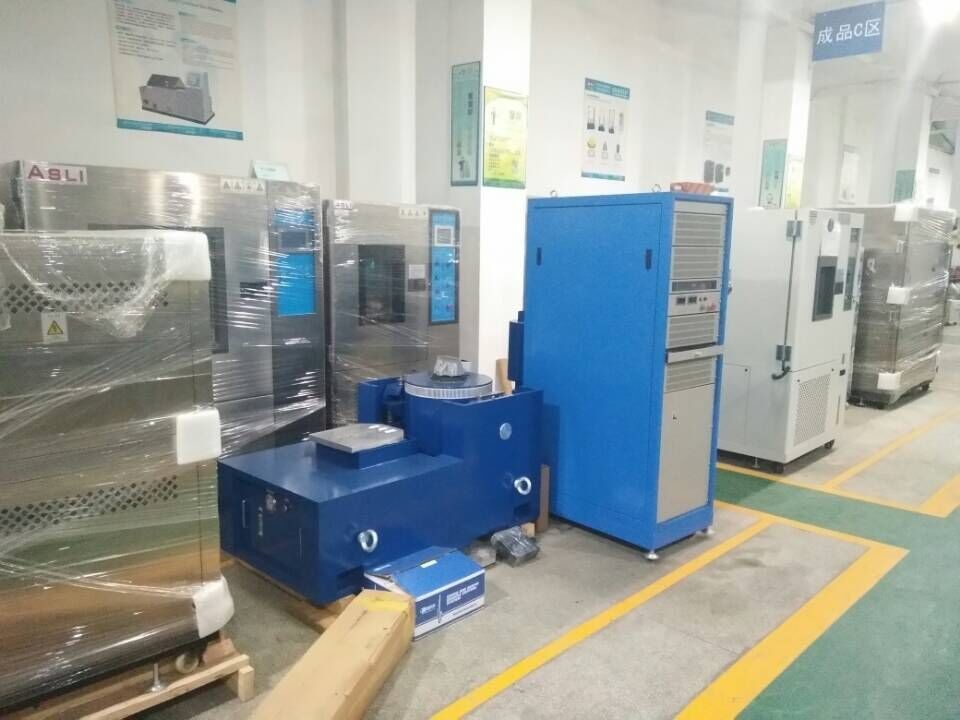

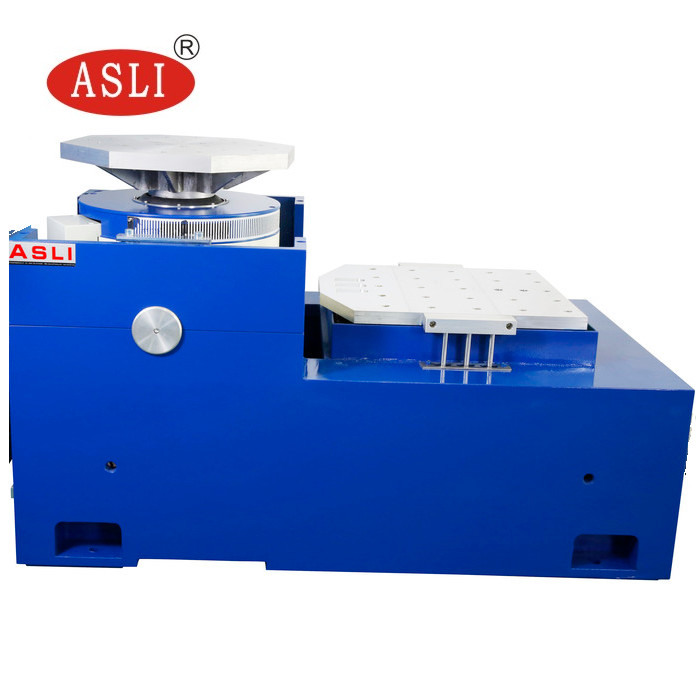

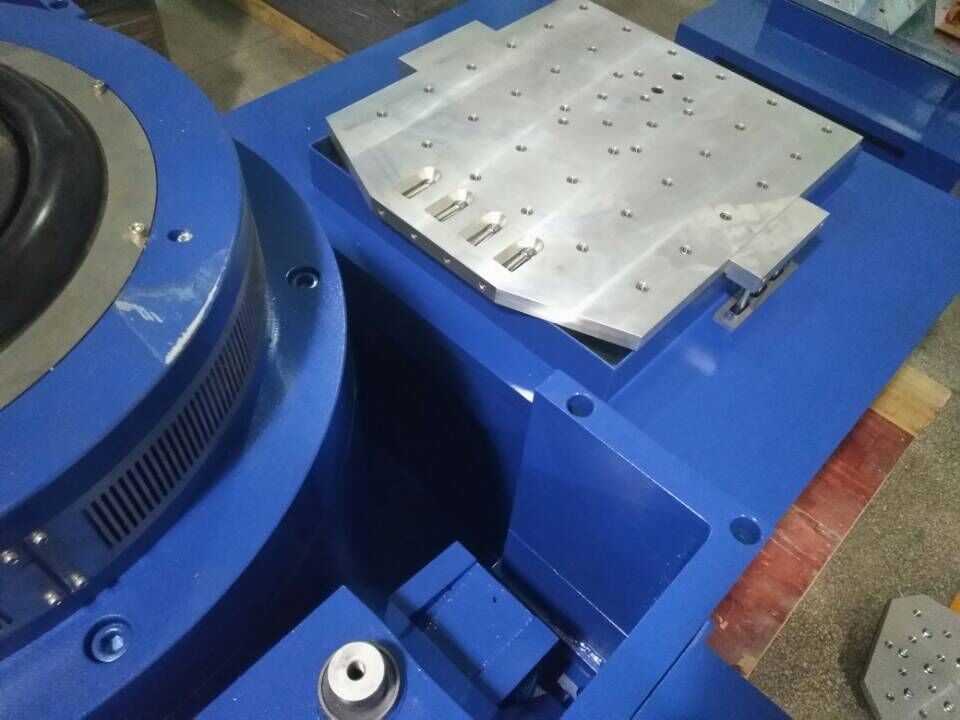

เครื่องทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าแนวตั้งและแนวนอนพร้อมโต๊ะอลูมิเนียมอัลลอย
เครื่องทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าเป็นไปตามการออกแบบมาตรฐานที่เกี่ยวข้องกับการทดสอบแบตเตอรี่ การจำลอง ภายใต้เงื่อนไขบางประการของการทดสอบการสั่นสะเทือนของแบตเตอรี่ แบตเตอรี่หรือชุดแบตเตอรี่จะถูกยึดบนโต๊ะสั่นสะเทือน ตามโหมดความถี่ ความเร่ง และการกระจัดที่กำหนดไว้ตามตัวอย่างแบตเตอรี่ที่สั่นสะเทือนในสามทิศทางตั้งฉากซึ่งกันและกัน แบตเตอรี่ที่วัดได้ไม่ควรมีการรั่วไหล ไม่หมดกำลังใจ ไม่แตก ไม่เกิดไฟไหม้และการระเบิด
พารามิเตอร์ทางเทคนิค:
| รุ่น |
ไซน์ที่กำหนด แรง (N) |
สุ่มที่กำหนด แรง (N) |
ความถี่ ช่วง (Hz) |
ความเร่งที่กำหนด (m/s2) | ความเร็วที่กำหนด (m/s) |
การกระจัดที่กำหนด (p-p)mm |
น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) |
ขนาดของ ขดลวดเคลื่อนที่ (มม.) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| เพาเวอร์แอมพลิฟายเออร์ | |
| เอาต์พุตแอมพลิฟายเออร์ | 30 kVA |
| SNR | >65 dB |
| แรงดันเอาต์พุตที่กำหนด | 120 Vrms |
| ขนาด (ยาว×กว้าง×สูง, ไม่ได้บรรจุ) | 800x900x2,100 มม. |
| โบลเวอร์ | |
| ปริมาณลม | 0.46 m3/s |
| กำลังไฟ | 7.5 kW |
| เส้นผ่านศูนย์กลางท่อลม | 200 มม. |
| แรงดันลม | 8.8kPa |
| การติดตั้ง | สามารถเชื่อมต่อกับเพดาน (โค้งได้สูงสุดสอง 90 องศา) วิ่งได้สูงสุด 20’ |
คุณสมบัติของเครื่องเขย่าสั่นสะเทือน:
1. โครงสร้างวงกลมแบบไดนามิกที่ออกแบบมาอย่างดี พร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
2. วงจรแม่เหล็กสองวงจร การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและสมเหตุสมผล
3. ตลับลูกปืนลูกกลิ้งก้านโยกตรงและเน้นการนำเข้าตัวถังคอมโพสิตแข็งแกร่ง การวางแนวความสามารถในการรับน้ำหนักแบบเยื้องศูนย์
4. รากฐานฉนวน Trunnion ที่อุทิศให้กับการใช้ฮอร์โมน การติดตั้งความสะดวกในการเคลื่อนย้าย
5. เทคโนโลยีขั้นสูงเคลื่อนที่ไปรอบๆ ระบบเพื่อให้แน่ใจว่าวงกลมแบบไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มเอฟเฟกต์การระบายความร้อน
7. ความแข็งแกร่งแบบคงที่ ความแข็งแกร่งแบบไดนามิกของบอลลูนขนาดเล็กของแบริ่ง เพิ่มความจุโต๊ะสั่นสะเทือน ปรับปรุงประสิทธิภาพความถี่ต่ำ
