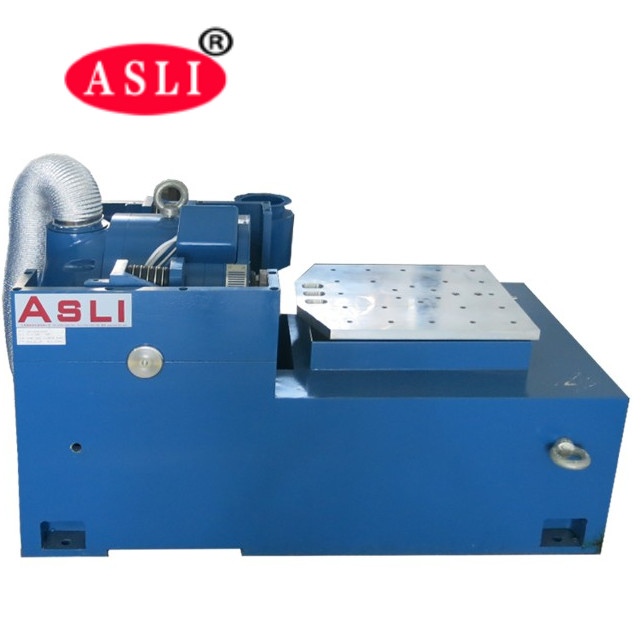

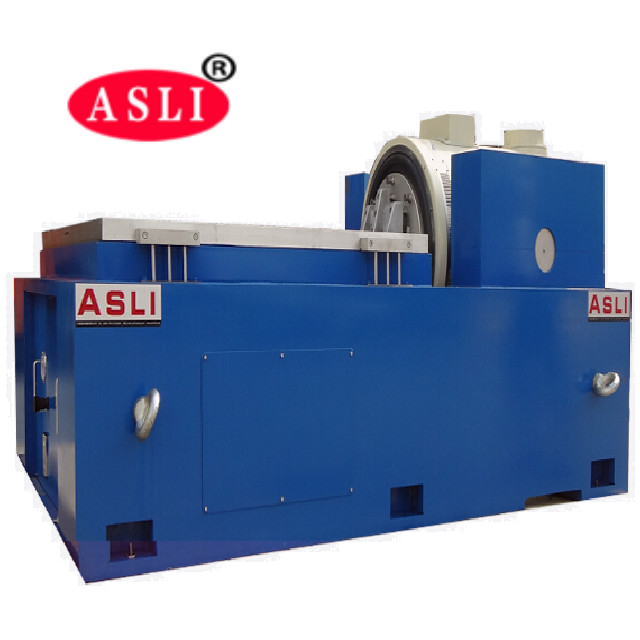

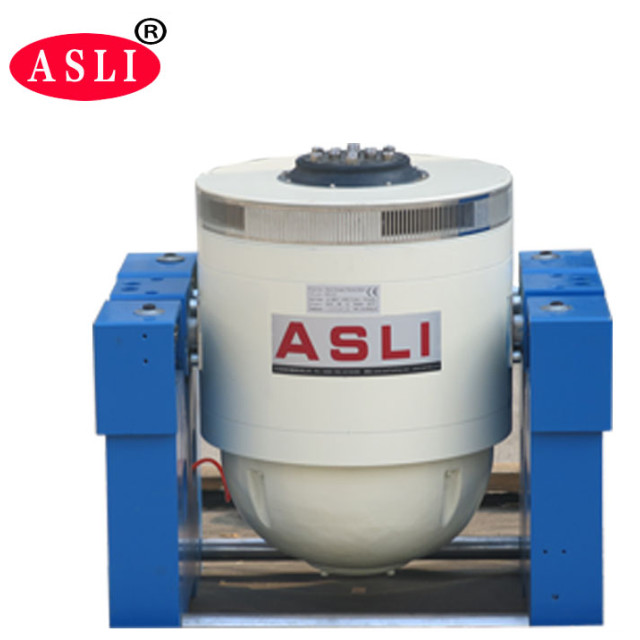

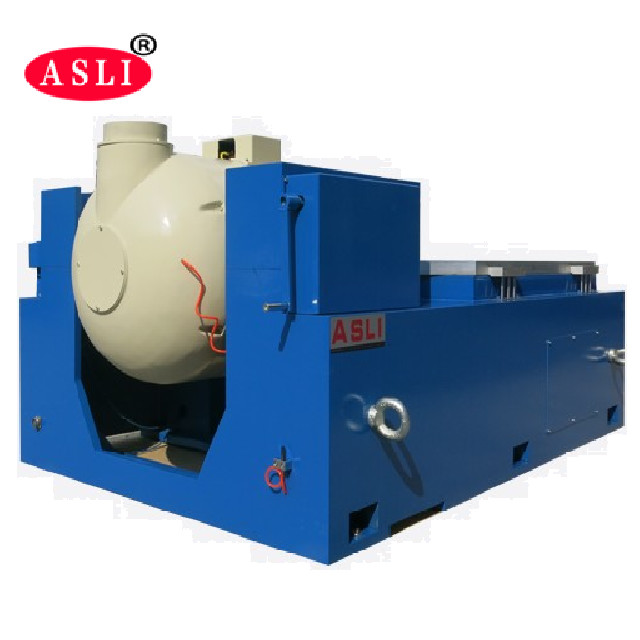

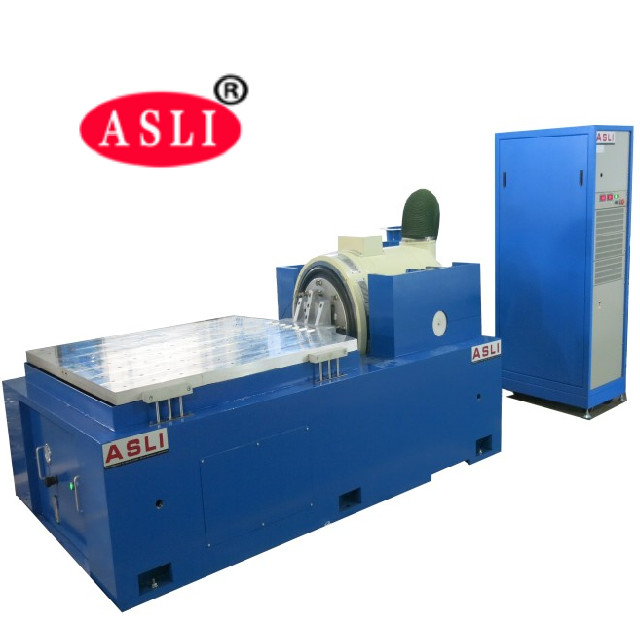

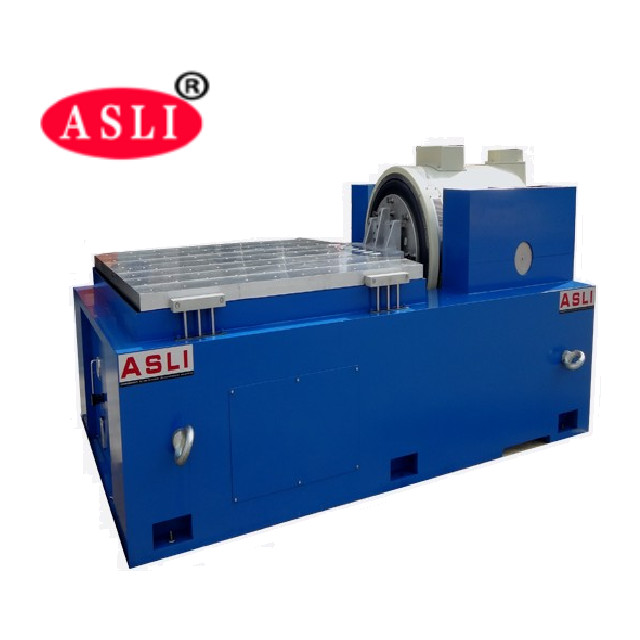

เครื่องปั่นสั่นสะเทือนไฟฟ้ากำลังโหลด 300 กก. IEC 60068-2-64
Product Details
| แรงไซน์: | 20000N | ความเร็ว: | 1.8m/s |
|---|---|---|---|
| การกำจัด: | 51 มม. | ความถี่: | 3 ~ 2000Hz |
| การโหลด: | 300 กิโลกรัม | การเร่งความเร็ว: | 100 กรัม |
| เกราะ: | 320 มม. | ||
| เน้น |
IEC 60068-2-64 เครื่องสั่นสะเทือนไฟฟ้าแบบไดนามิก,IEC 60068-2-64 ตารางเขย่าเครื่องสั่นสะเทือน,ตารางปั่นสั่นสะเทือนโหลด 300 กก |
||
Product Description
ดาวน์โหลด: เครื่องทดสอบอุณหภูมิแรงสั่นสะเทือน THV-Volume (PDF)
เครื่องกำเนิดแรงสั่นสะเทือนแบบแม่เหล็กไฟฟ้าแนวตั้งและแนวนอนความถี่สูงสำหรับงานเซมิคอนดักเตอร์ ใช้เพื่อประเมินความถี่เรโซแนนซ์ของการออกแบบผลิตภัณฑ์และบรรจุภัณฑ์ และจำลองแรงสั่นสะเทือนแบบสุ่มที่เกิดขึ้นในระหว่างการขนส่งหรือสภาพแวดล้อมการใช้งาน เครื่องใช้งานง่ายและสามารถทำการทดสอบแรงสั่นสะเทือนได้หลากหลายตามข้อกำหนดของรัฐบาล อุตสาหกรรม และองค์กร
- โครงสร้างรวมของห้องทดสอบและระบบทำความเย็น ดีไซน์กะทัดรัดและสวยงาม คอนโซลแยกอิสระ
- การทำงานที่สะดวก หน่วยคอมเพรสเซอร์ทำความเย็นดั้งเดิมและอุปกรณ์เสริมหลักนำเข้าจากต่างประเทศ
- คอนโทรลเลอร์หน้าจอสัมผัสสี LCD นำเข้า สามารถควบคุมโปรแกรมอุณหภูมิและความชื้นโดยอัตโนมัติ
- มาพร้อมกับอินเทอร์เฟซการสื่อสาร RS232 เพื่อตอบสนองความต้องการเฉพาะของลูกค้า ผู้ใช้อาจเลือกรุ่นต่างๆ ของแท่นทดสอบแรงสั่นสะเทือนเพื่อให้แน่ใจว่ามีประสิทธิภาพการทำความเย็นที่ดี
- ระบบซีลความร้อนและอากาศ — แท่นสั่นนี้ยังมีผลที่น่าทึ่งของอุปกรณ์ทดสอบความน่าเชื่อถือของแรงสั่นสะเทือนเชิงกลและแรงสั่นสะเทือนกระแทก
| รุ่น | THV-408(A~F) |
|---|---|
| ขนาดภายใน | W600 × H850 × D800 (มม.) |
| ขนาดภายนอก | W850 × H1950 × D2100 (มม.) |
| ช่วงอุณหภูมิ |
อุณหภูมิต่ำ: (A: 25ºC; B: 0ºC; C: -20ºC; D: -40ºC; E: -60ºC; F: -70ºC) อุณหภูมิสูง: 100ºC (150ºC) |
| ช่วงความชื้น | 20%~98% R.H. (10%–98% R.H. / 5%–98% R.H. เป็นเงื่อนไขพิเศษที่เลือกได้ ต้องใช้เครื่องลดความชื้น) |
| ความแม่นยำในการวิเคราะห์ / การกระจายอุณหภูมิและความชื้นที่สม่ำเสมอ | 0.1ºC; 0.1% R.H / ±2.0ºC; ±3.0% R.H. |
| ความแม่นยำในการควบคุมอุณหภูมิและความชื้น | ±0.5ºC; ±2.5% R.H. |
| อัตราการเพิ่มขึ้น / ลดลงของอุณหภูมิ |
อุณหภูมิเพิ่มขึ้นประมาณ 0.1~3.0ºC/นาที / อุณหภูมิลดลงประมาณ 0.1~1.5ºC/นาที;
(อัตราการลดลงต่ำสุด 1.5ºC/นาที เป็นเงื่อนไขพิเศษที่เลือกได้) |
| วัสดุภายในและภายนอก | วัสดุของกล่องด้านในเป็นสแตนเลส SUS 304#; กล่องด้านนอกเป็นสแตนเลสหรือเหล็กแผ่นรีดเย็น SEE เคลือบสี |
| วัสดุฉนวน | วัสดุฉนวนโฟมทนอุณหภูมิสูง ความหนาแน่นสูง ฟอร์มาลดีไฮด์คลอไรด์ เอทิลอะซีตัม |
| ระบบทำความเย็น | ระบายความร้อนด้วยอากาศหรือน้ำ / คอมเพรสเซอร์แบบส่วนเดียว (-40ºC, คอมเพรสเซอร์แบบสองส่วน -70ºC) |
| อุปกรณ์ป้องกัน | สวิตช์ไร้ฟิวส์, สวิตช์ป้องกันคอมเพรสเซอร์โอเวอร์โหลด, สวิตช์ป้องกันสารทำความเย็นแรงดันสูงและต่ำ, สวิตช์ป้องกันความชื้นสูงและอุณหภูมิสูงเกิน, ฟิวส์, ระบบเตือนความผิดปกติ, การป้องกันการเตือนน้ำในถังเก็บน้ำ |
| อุปกรณ์เสริม (เลือกได้) | ประตูภายในพร้อมช่องเปิดใช้งาน (เลือกได้), เครื่องบันทึก (เลือกได้), เครื่องกรองน้ำ, เครื่องลดความชื้น |
| อุปกรณ์ทดสอบแรงสั่นสะเทือน | เลือกรุ่นแท่นทดสอบแรงสั่นสะเทือนที่เหมาะสมตามสภาพการทดสอบของลูกค้า พารามิเตอร์ทางเทคนิค โปรดอ้างอิงพารามิเตอร์ของเครื่องทดสอบแรงสั่นสะเทือนแบบอิเล็กโทรไดนามิกในแคตตาล็อกนี้ |
| กำลังไฟ | AC380V 3 เฟส 5 สาย, 50/60HZ |
| รุ่น | แรงไซน์พิกัด (N) | แรงสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | อัตราเร่งพิกัด (m/s²) | ความเร็วพิกัด (m/s) | ระยะกระจัดพิกัด (p-p) มม. | รับน้ำหนักสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- โครงสร้างวงกลมแบบไดนามิกที่ออกแบบมาอย่างดี มีความถี่เรโซแนนซ์แกนสูงขึ้น
- วงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและการออกแบบที่สมเหตุสมผล
- ลูกกลิ้งแกนโยก แบริ่งตรงและตัวถังคอมโพสิตนำเข้า ความแข็งแกร่งในการวางแนว ความสามารถในการรับน้ำหนักแบบเยื้องศูนย์
- ฐานแยกแบบ Trunnion สำหรับการใช้งานฮอร์โมน การติดตั้งที่สะดวก
- เทคโนโลยีขั้นสูงในการเคลื่อนย้ายระบบ เพื่อให้มั่นใจในความน่าเชื่อถือสูงของวงกลมแบบไดนามิก
- การออกแบบท่อลมใหม่และเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งแกร่งแบบสถิต ความแข็งแกร่งแบบไดนามิกของแบริ่งบอลลูนขนาดเล็ก เพิ่มความสามารถในการรับน้ำหนักของแท่นสั่น ปรับปรุงประสิทธิภาพความถี่ต่ำ
