Electrodynamic 6KN Slip Table Vibration Testing System มาตรฐาน IEC62133
Product Details
| ตารางสลิป: | 600*600มม | ทิศทางการสั่นสะเทือน: | แกน z |
|---|---|---|---|
| แรงสั่นสะเทือน: | 6KN | มาตรฐานการทดสอบ: | IEC62133 |
| การทดสอบการกระแทก: | ฮาล์ฟไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย | ขดลวดเคลื่อนที่: | 12กก |
| เน้น |
เครื่องทดสอบความสั่นสะเทือนจากโต๊ะลื่น 6KN,ระบบทดสอบการสั่นสะเทือนด้วยไฟฟ้า,อุปกรณ์สําหรับโต๊ะสั่นสะเทือน IEC62133 |
||
Product Description

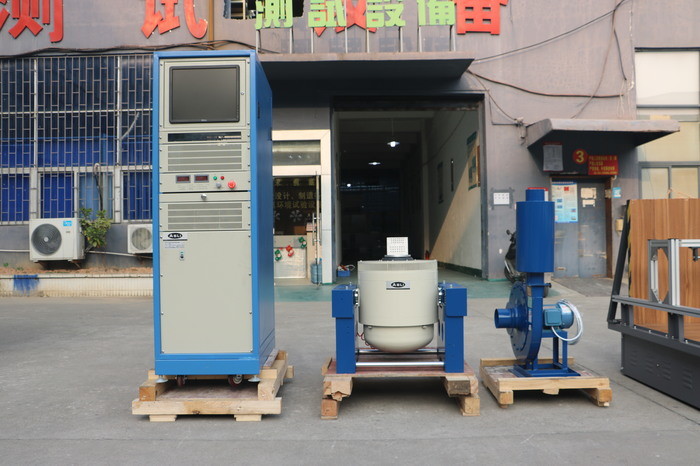

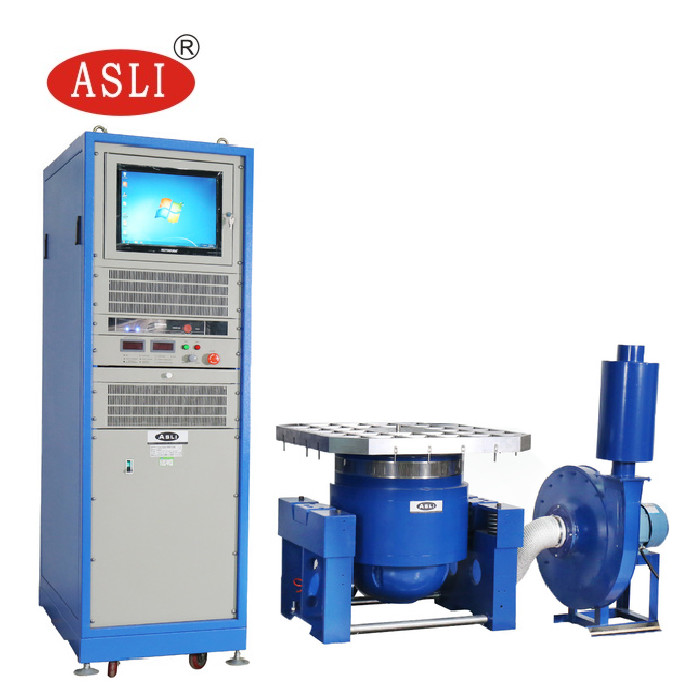

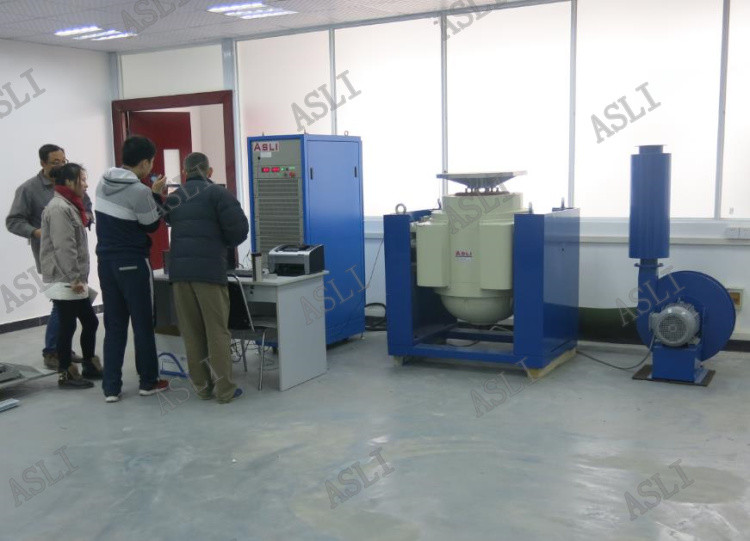

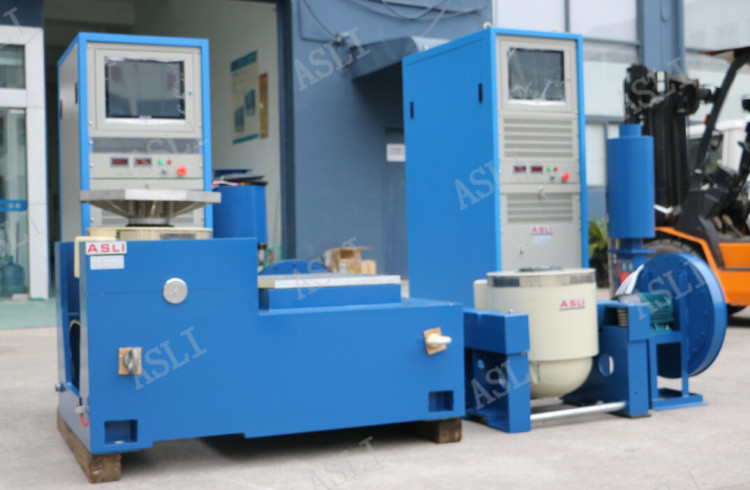

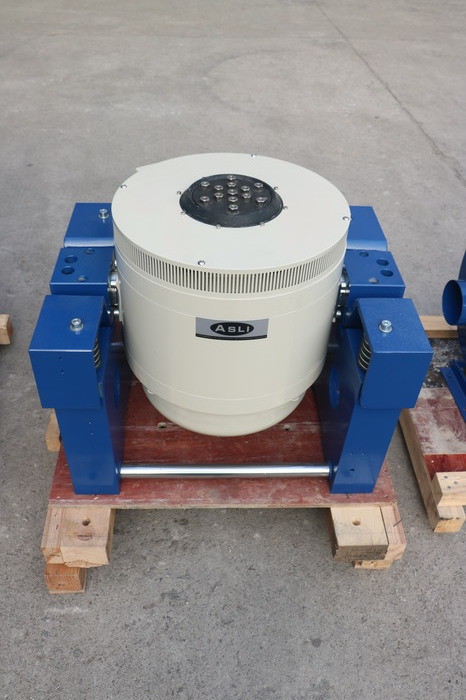

ระบบทดสอบการสั่นสะเทือนแบบสลิปเทเบิล Electrodynamic 6KN เป็นเครื่องทดสอบการสั่นสะเทือนแบบอิเล็กโทรไดนามิกความถี่สูงที่ออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของ IEC62133 และมาตรฐานการทดสอบสากลอื่นๆ ระบบนี้ผลิตขึ้นเพื่อความแม่นยำและความน่าเชื่อถือ โดยรวมสลิปเทเบิลสำหรับการทดสอบการสั่นสะเทือนในแนวนอน และมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมป้องกันประเทศ การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ และเครื่องใช้ไฟฟ้า
สำหรับข้อมูลจำเพาะโดยละเอียด โปรดดูเอกสารที่ดาวน์โหลดได้: vibration test equipment ES-10.pdf
- IEC62133
- UL1642
- UN38.3
- GB31241
- MIL-STD-810G
- MIL-STD-810F
- IEC 60068-2-5
| รุ่น | แรงสั่นซายน์ที่กำหนด (N) | แรงสั่นแบบสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | อัตราเร่งที่กำหนด (m/s²) | ความเร็วที่กำหนด (m/s) | การกระจัดที่กำหนด (p-p) มม. | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |

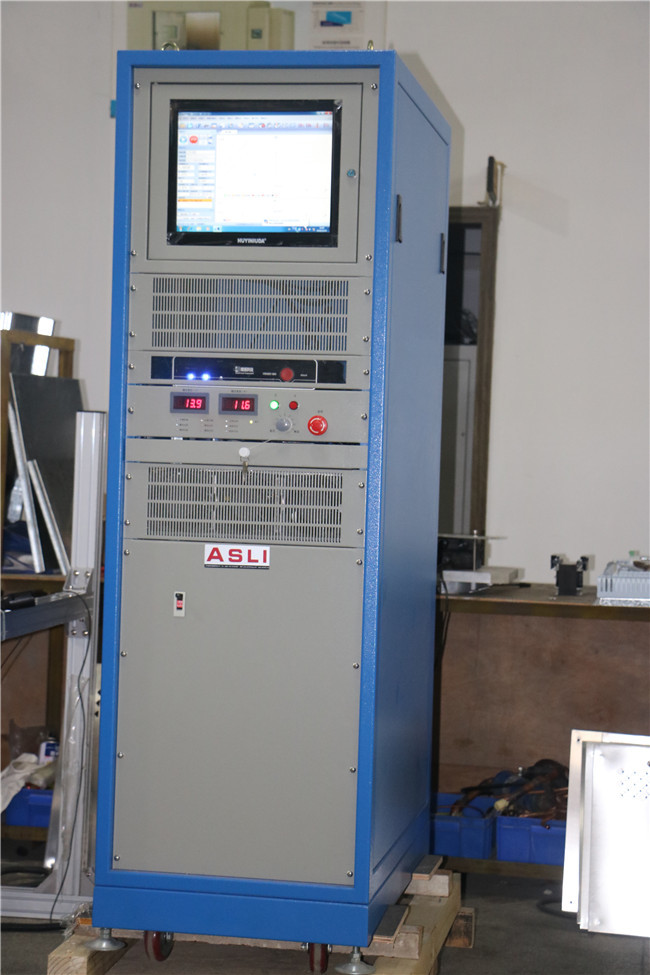

- วิธีการตั้งค่า: เมนูภาษาจีนและอังกฤษ, การทำงานด้วยคอมพิวเตอร์, ระบบตรวจสอบและควบคุมเฉพาะทาง; ข้อมูลตลอดกระบวนการสามารถจัดการและส่งออกได้
- ฟังก์ชันการแสดงผล: การแสดงผลแบบไดนามิกของเส้นโค้งทดสอบ, ข้อมูลหลายช่องสัญญาณ, และการอ่านค่าข้อมูลบนหน้าจอ
- เครื่องบันทึกเส้นโค้ง: การบันทึกข้อมูลการทดสอบแบบเรียลไทม์; ข้อมูลการทดสอบจะถูกจับภาพโดยอัตโนมัติ และผลลัพธ์สามารถจัดเก็บและพิมพ์ได้
| รุ่น | ขนาดแท่น (มม.) | ช่วงความถี่ (Hz) | น้ำหนักชิ้นส่วนเคลื่อนที่ (กก.) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
เครื่องทดสอบการสั่นสะเทือนแบบอิเล็กโทรไดนามิกสากลความถี่สูงสามารถทำการทดสอบการสั่นสะเทือนแบบไซน์สามแกน X, Y และ Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ได้ นอกจากนี้ยังรองรับการทดสอบพัลส์แบบคลาสสิก (คลื่นครึ่งไซน์, คลื่นสี่เหลี่ยม, คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก
ระบบเหล่านี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมป้องกันประเทศ, อาวุธ, การบิน, การบินและอวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, และเครื่องใช้ในครัวเรือน
หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับเครื่องสั่นสะเทือน โปรดอย่าลังเลที่จะ ติดต่อเรา.
