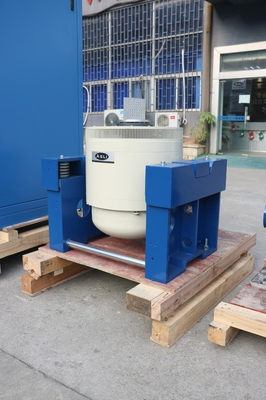

IEC 62133 ห้องปฏิบัติการ 120 กก. F Electrodynamic Vibration Shaker สำหรับการทดสอบเซลล์แบตเตอรี่
Product Details
| แรงกระแทก: | 1200N | ทิศทางการสั่นสะเทือน: | การทดสอบการสั่นสะเทือนในแนวดิ่ง |
|---|---|---|---|
| มาตรฐาน: | สหประชาชาติ 38.3 IEC 62133 | แอปพลิเคชัน: | แบตเตอรี่ |
| การกระจัด: | 25มม | การเร่งความเร็ว: | 100ก |
| เน้น |
เครื่องสั่นสะเทือน IEC 62133 สำหรับการทดสอบแบตเตอรี่,เครื่องสั่นสะเทือนแบบไดนามิกไฟฟ้า 120 กก.แรง,เครื่องสั่นสะเทือนในห้องปฏิบัติการสำหรับเซลล์แบตเตอรี่ |
||
Product Description

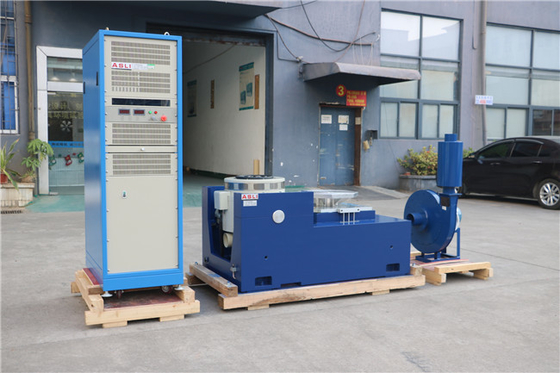

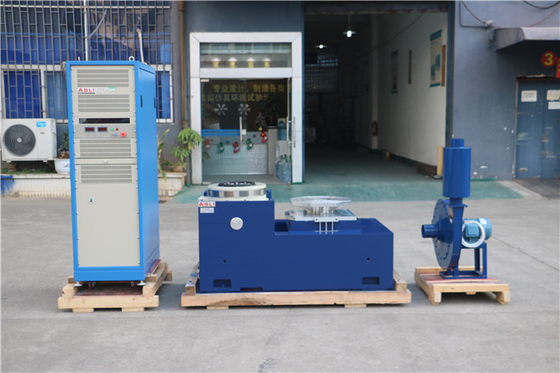

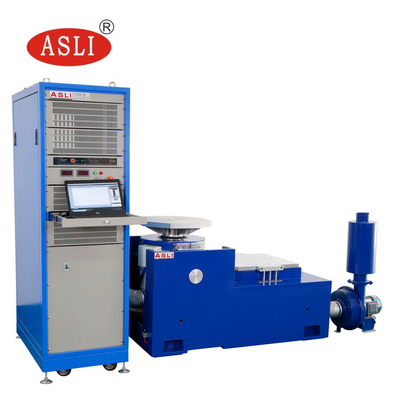

เครื่องทดสอบการสั่นสะเทือนด้วยแรงเร่งสูงตามมาตรฐาน UN 38.3 / IEC 62133 ออกแบบมาสำหรับการทดสอบเซลล์แบตเตอรี่และชุดแบตเตอรี่อย่างเข้มงวด ระบบนี้ใช้สำหรับการทดสอบสภาพแวดล้อมการสั่นสะเทือนและแรงกระแทกของผลิตภัณฑ์ การคัดกรองความเครียดจากสิ่งแวดล้อม และการประเมินความน่าเชื่อถือ

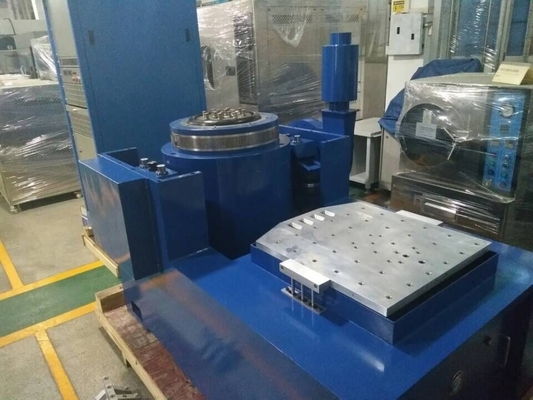

เครื่องทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าได้รับการออกแบบให้สอดคล้องกับมาตรฐานการทดสอบที่เกี่ยวข้องกับแบตเตอรี่อย่างสมบูรณ์ ในระหว่างการทำงาน แบตเตอรี่หรือชุดแบตเตอรี่จะถูกยึดเข้ากับแท่นสั่นอย่างแน่นหนาและได้รับความถี่ ความเร่ง และรูปแบบการกระจัดที่กำหนดไว้ตามแกนที่ตั้งฉากกันสามแกน แบตเตอรี่จะต้องไม่รั่ว สูญเสียแรงดันไฟฟ้า แตก ไฟไหม้ หรือระเบิดภายใต้เงื่อนไขเหล่านี้
สำหรับข้อมูลจำเพาะโดยละเอียด โปรดดูเอกสารที่ดาวน์โหลดได้: ห้องทดสอบการสั่นสะเทือน ES-6.pdf
| รุ่น | แรงสั่นซายน์พิกัด (N) | แรงสั่นสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | ความเร่งพิกัด (m/s²) | ความเร็วพิกัด (m/s) | ระยะกระจัดพิกัด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
- GB/T 31486-2015 — ข้อกำหนดและวิธีการทดสอบประสิทธิภาพทางไฟฟ้าสำหรับแบตเตอรี่ขับเคลื่อนรถยนต์ไฟฟ้า
- UL 1642:2012 — มาตรฐานสำหรับแบตเตอรี่ลิเธียม
- UL 2054:2012 — แบตเตอรี่สำหรับใช้ในบ้านและเชิงพาณิชย์
- UN38.3 (2012) — ส่วนที่ 3: ข้อเสนอแนะสำหรับสินค้าอันตรายในการขนส่ง — คู่มือการทดสอบและมาตรฐาน
- IEC 62133-2:2017 — ข้อกำหนดด้านความปลอดภัยสำหรับเซลล์ทุติยภูมิแบบปิดแบบพกพา และสำหรับแบตเตอรี่ที่ทำจากเซลล์ดังกล่าว สำหรับใช้ในการใช้งานแบบพกพา — ส่วนที่ 2: ระบบลิเธียม
- IEC 62281:2004 — ข้อกำหนดด้านความปลอดภัยในการขนส่งแบตเตอรี่ลิเธียมและแบตเตอรี่
- IEC 60086:2007 — เซลล์กัลวานิก ส่วนที่ 4: ข้อกำหนดด้านความปลอดภัยของแบตเตอรี่ลิเธียมไอออน
ระบบทดสอบการสั่นสะเทือนมีขอบเขตการใช้งานที่กว้างขวางมาก ครอบคลุมแผงวงจร แบตเตอรี่ เครื่องบิน เรือ จรวด ขีปนาวุธ รถยนต์ เครื่องใช้ในบ้าน และผลิตภัณฑ์อุตสาหกรรมอื่นๆ
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ เครื่องสั่นสะเทือนด้วยแรงเร่งสูงตามมาตรฐาน UN 38.3 / IEC 62133 สำหรับการทดสอบเซลล์แบตเตอรี่ โปรดอย่าลังเลที่จะส่งคำถามของคุณ
